行驶系故障诊断

1、行驶系及其检修【复习回顾】（10）1、万向传动装置的常见故障有哪些？2、驱动桥的常见故障有哪些？【导入新课】一、 后桥识图（80）复习并提问后桥装配图，每人均回答识图提问。二、概述行驶系故障诊断与排除（35）行驶系常见故障主要有钢板弹簧异响、钢板弹簧折断、钢板弹簧移位、减振器失效和轮胎异常磨损等。1、钢板弹簧异响1）故障现象汽车行驶中钢板弹簧发出撞击响声，振动增大。2）分析与诊断（1）钢板弹簧销、衬套、吊环等磨损过量，零件间的间隙增大。（2）钢板弹簧疲劳变形。（3）行驶时振动使钢板弹簧与零件或车架发生撞击而产生异响。（4）个别钢板疲劳折断。3)故障排除（1）检查钢板弹簧销。（2）测量钢板弹簧弧

2、高。2、钢板弹簧折断1）故障现象（1）停车检查时，车身一侧倾斜。（2）行驶又跑偏现象。2）分析与诊断（1）汽车超载、超速行驶；转弯车速过快；负荷突然增加。（2）装载不均匀。（3）钢板弹簧U形螺栓松动。（4）更换的钢板弹簧片曲率与原片曲率不同。（5）紧急制动过多，尤其满载下坡时使用紧急制动。（6）钢板弹簧销、衬套和吊环之间磨损过量。3）故障排除（1）将空载、轮胎气压正常的汽车，停放在平坦的场地上，若汽车向一侧歪斜，则歪斜一侧的钢板弹簧有故障。（2）清除钢板弹簧表面的污物，检查裂纹或断裂情况。（3）检查钢板弹簧销、衬套及吊环支架是否松旷。（4）检查曾更换的钢板弹簧去率是否符合规定。（5）检查钢板弹

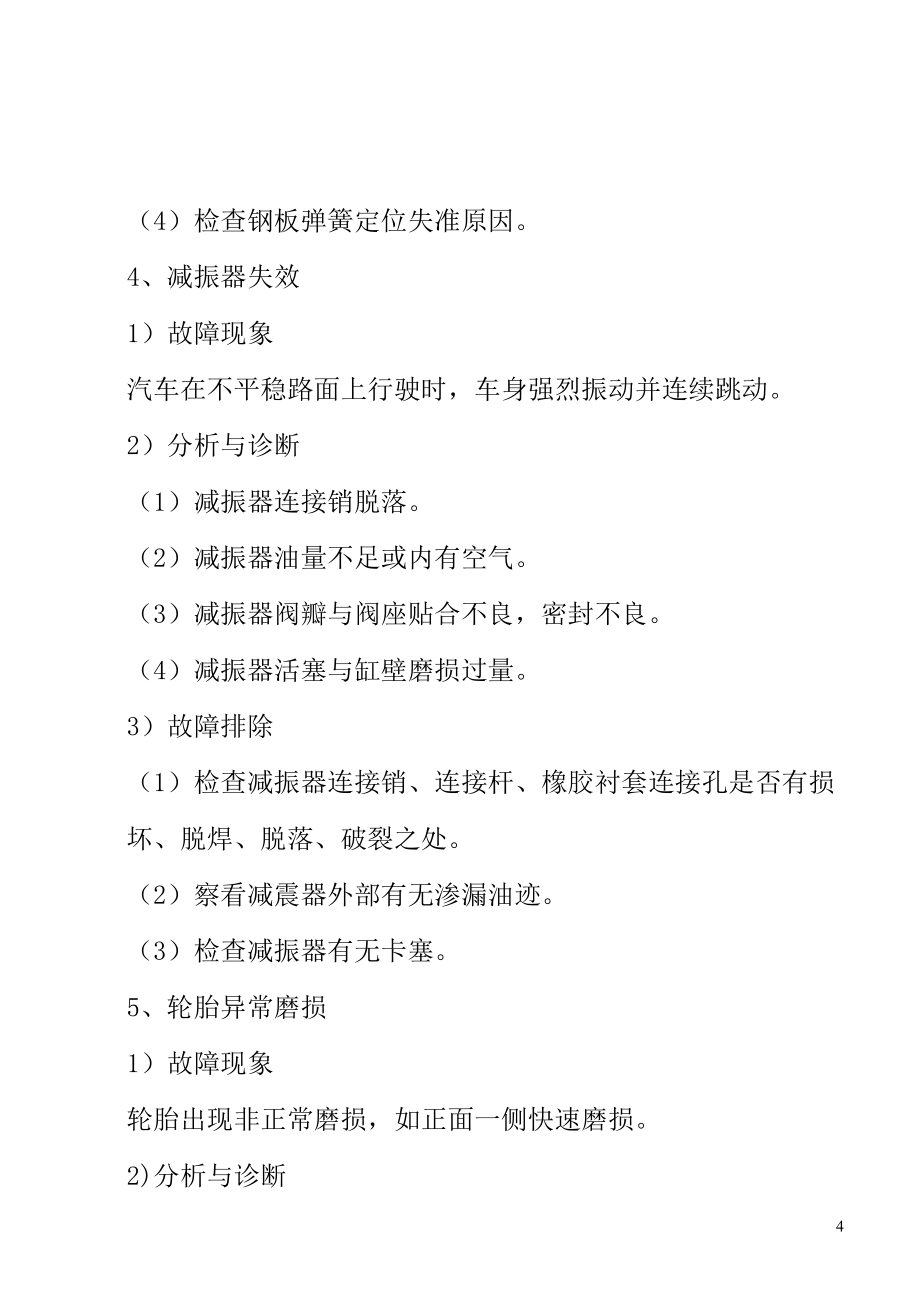

3、簧U形螺栓是否松动。3、钢板弹簧移位1）故障现象汽车行驶中，有斜扭感觉，转动转向盘左、右轻重不一，有时跑偏。2）分析与诊断（1）钢板弹簧U形螺栓松动、脱扣。（2）钢板弹簧中心螺栓折断。（3）钢板弹簧与车轴间的定位失准。3）故障排除（1）测量左、右两侧轴距是否符合规定。（2）检查钢板弹簧U形螺栓若有松动、脱扣，按规定拧紧或更换脱扣的螺栓及螺母。（3）检查中心螺栓是否折断。（4）检查钢板弹簧定位失准原因。4、减振器失效1）故障现象汽车在不平稳路面上行驶时，车身强烈振动并连续跳动。2）分析与诊断（1）减振器连接销脱落。（2）减振器油量不足或内有空气。（3）减振器阀瓣与阀座贴合不良，密封不良。（4）减

4、振器活塞与缸壁磨损过量。3）故障排除（1）检查减振器连接销、连接杆、橡胶衬套连接孔是否有损坏、脱焊、脱落、破裂之处。（2）察看减震器外部有无渗漏油迹。（3）检查减振器有无卡塞。5、轮胎异常磨损1）故障现象轮胎出现非正常磨损，如正面一侧快速磨损。2)分析与诊断（1）前轮外倾角、前轮前束不符合要求。（2）前轴、车架或转向节变形。（3）横、直拉杆球头销、球头销座磨损松旷。（4）钢板弹簧U形螺栓松动。（5）车轮轮毂轴承磨损松旷。（6）轮胎不平衡量过大。（7）轮胎气压不正常。（8）左、右轮胎尺寸规格不一。3）故障排除（1）检查轮胎气压。（2）检查轮胎尺寸。（3）检查钢板弹簧U形螺栓是否松动。（4）检查前

5、轮外倾角、前轮前束是否符合要求。（5）检查转向节主销与衬套间隙，轮毂轴承间隙是否过大。二、转向系故障诊断与排除（30）转向器常见故障有：转向沉重、行驶跑偏、转向轮摆动和动力转向系故障。1、转向沉重1）故障现象转动转向盘，感到沉重。2）分析与诊断（1）转向器内缺油或过脏。（2）转向螺杆两端轴承调整过紧或轴承损坏。（3）转向螺母与摇臂轴齿扇啮合过紧。（4）转向器、转向节主销、轴承衬套部位缺油或调整过紧。（5）横、直拉杆球头销部位缺油或调整过紧。（6）转向节止推轴承缺油、损坏、调整过紧。（7）前轮定位失准，主销后倾角过大或过小，内倾角过大，前轮前束调整不当。（8）转向桥、车架弯曲、变形。（9）钢板弹

6、簧挠度和尺寸不符合规定。（10)轮胎气压不足。3）故障排除（1）检查转向盘。（2）检查轮胎气压是否过低，前轮定位是否符合要求，前钢板弹簧是否良好，前轴、车架是否变形。（3）检查故障转向传动机构和个球头销装配是否过紧。（4）检查转向器。2、行驶跑偏1）故障现象驾驶员必须紧握转向盘方能保持直线行驶，若稍微放松转向盘，汽车便自行跑到一边。2）分析与诊断（1）前轮左、右轮轮胎气压不一致，前钢板弹簧左、右弹力不一致。（2）一侧前轮制动器制动间隙过小或轮毂轴承过紧。（3）两侧主销后倾角或车轮外倾角不相等，前束不符合要求。（4）有一侧钢板弹簧错位或折断。（5）转向节臂变形。（6）转向桥或车架变形。3）故障排

7、除（1）检查左、右轮气压是否一致。（2）用手触摸跑偏一边的制动鼓和轮毂轴承是否过热。（3）检查钢板弹簧是否折断或弹力不均。（4）检查前束是否符合要求，两前轮主销后倾角、前轮外倾角是否相同。（5）检查左、右轴距是否相等，转向桥和车架是否变形。3、转向轮摆动1）故障现象（1）汽车在行驶时，转向盘抖动，转向操纵不稳。（2）前轮摇摆，严重时方向难以控制。出现汽车蛇形行驶现象。2）分析与诊断（1） 转向器螺杆两端轴承严重磨损，间隙较大。（2）转向节主销与衬套磨损严重，配合间隙过大。（3）横、直拉杆球头销几座磨损，是球关节松旷。（4）转向摇臂与摇臂轴的禁固螺栓、螺母松动。（5）前轮轮毂轴承松旷、固定螺母松

8、动。（6）前轮前束过大，车轮外倾角、注销后倾角过小。（7）前轴弯曲，车架、前轮轮辋变形。（8）前轮外胎由于修补或装用翻新胎失去平衡。（9）减振器失效，前钢板弹簧刚度不够。3）故障排除（1）检查转向器螺杆与指销啮合间隙是否过大。（2）检查转向传动机构。（3）检查前轮轴承松旷或转向节主销与衬套间隙。（4）检查前轮前束。（5）检查钢板弹簧及减振器。（6）检查车架及前轴。4、动力转向系故障1）故障现象（1）发动机在各种转速下均无转向助力作用。（2）转向突然沉重。（3）左、又转向力不一。2）分析与诊断（1）油泵传动带过松。（2）油泵油罐内液面过低，油液脏污。（3）转向动力缸内有空气。（4）驱动油泵有故障。（5）滤清器堵阻、供油管路接头漏油。（6）安全阀漏油、弹簧过软或调整不当。3）故障排除（1）检查油泵传动带是否过松。（2） 检查油罐内液面是否过低。（3） 检查油罐内油质。（4）检查调节螺钉、转向齿轮啮合是否过紧。（5）经上述检查后，故障仍不能排除，应对驱动油泵进行检修。【课
