Digital Service Manager 6.X设置课件

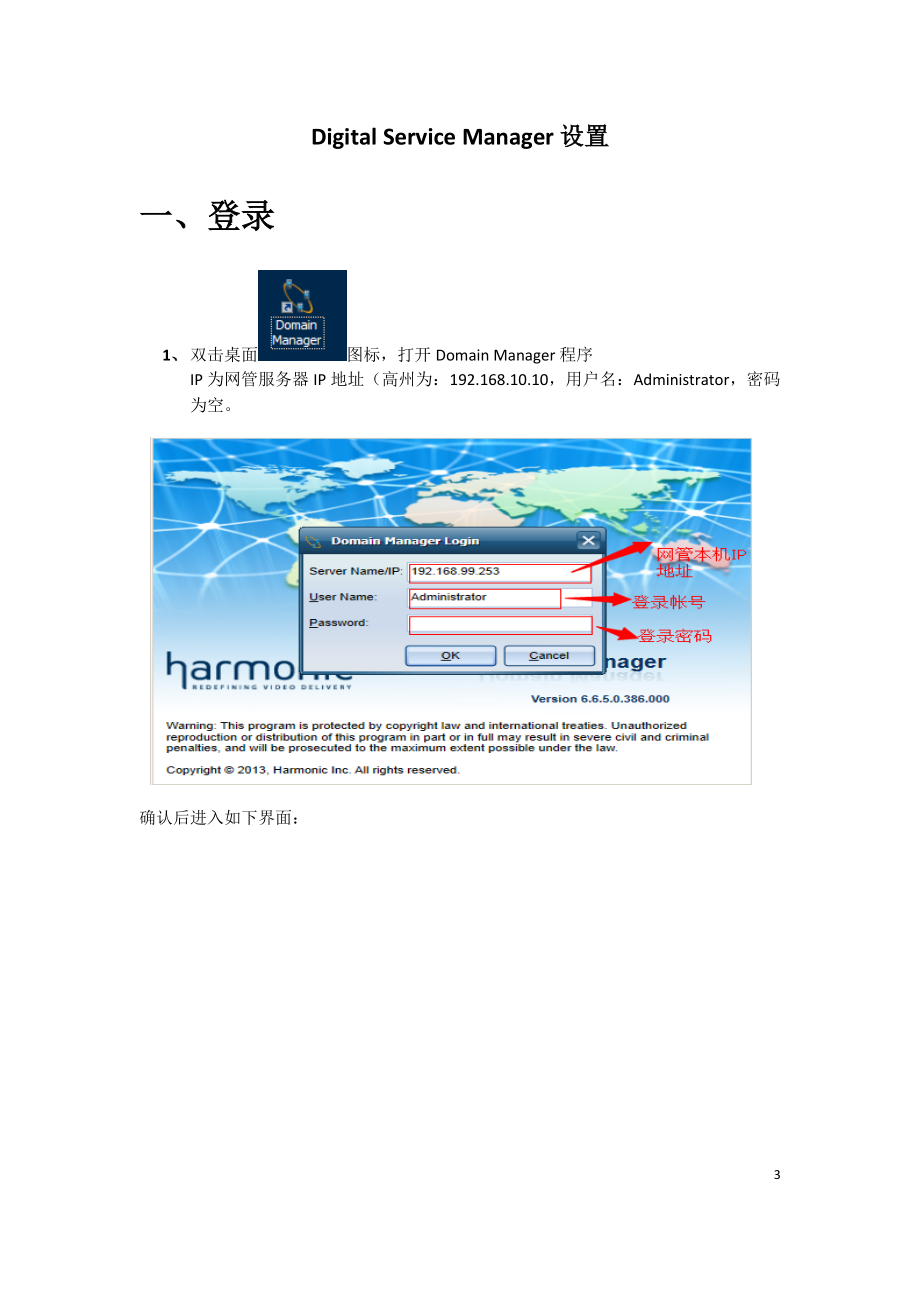

1、NMX 6.X 简易配置手册54目录一、登录3二、创建网络42.1 添加PriStream 100042.2 新建输入流112.3 创建输出设备122.4 创建内部PSI信源142.5 连接设备15三、配置服务163.1 创建输入信源 TS163.1.1 自动添加节目流163.1.2 通过手动方式添加节目流；213.2.3 添加PCR263.3 创建输出TS283.3.1 添加输出传输流283.3.1 将具体业务和系统网络组网络拓扑图相关联333.3.2 EPG添加373.4 转码设置503.5 加扰设置53Digital Service Manager 设置一、登录1、 双击桌面图标，打开D

2、omain Manager 程序IP 为网管服务器IP地址（高州为：192.168.10.10，用户名：Administrator，密码为空。 确认后进入如下界面：点击启动服务当服务项均由红色变为绿色是服务启动完成。成功启动服务后，点击，启动Digital Service Manager服务弹出如下窗口， IP 为网管服务器IP地址（高州为：192.168.10.10），帐号：Administrator 密码为空确定进入如下界面：二、创建网络2.1 添加PriStream 1000在右边空白处右键单机，选择Create Network Group àGeneric 新建组给组命名后确

3、定；生成如下图标：双击PRM-1K 图标，进入PRM-1K组；在右边空白处右键选择Create Harmonic Device àMultiplexers àProStream 1000新建PRM -1K主机如下图，设置改复用器的参数属性 . Name：一个便于标识不重复的名称 . Physical Address Eth3： . IP Address：分配给该复用器一个 IP地址，该网卡的地址必须与网管主机管理设备的网卡在同一个网段。 . MAC Address：在设备的液晶面板上能查看到此 MAC地址，填写此 MAC地址到这里即可。网管软件根据 MAC地址寻找到设备，然

4、后赋予此设备对应的 IP地址。 . Physical Address Eth2：该网卡和 CA系统通讯，请设置和 CAS系统 ECMG和 EMMG服务器相同网段 . Physical Address Eth1：暂时不用，可以不设置 Mentor Video Format :PAL 选择pal制式HHP Properties：HHP Enable：True 主备设备心跳开启；Multicast IP Address： 主备设备心跳主播地址 . 其他参数请对照上图即可。.各个设备的软件版本可能不一样，按照默认的即可，一般可不修改 双击生成的图标，面板模块由网管检测设备实际配置自动生成，如下图：右键

5、GBE端口，选择Propertirs 设定端口IP 地址，如下图：重复上述操作，建立ProSteam 备机 ，属性面板里的Is Backup 项值修改为True，且设定好端口IP2.2 新建输入流在右边空白处右键Create Logical DevicesàInput 新建输入流Input属性面板设置如下： 如果给主备设备提供信号则板卡（Number of Sources）为1，端口（Number of Ports）为2，若同时给2套主备设备提供信号则板卡和端口都为2。输入型号为ASI则Pro 1 Type 选择ASI，这里选择GBE。（Number of Sources 代表有几张

6、卡，Number of ports 代表每张卡有几个端口）2.3 创建输出设备因为PriStream 1000 采用的是1：1备份，所以要创建切换器。在空白处右键àCreate Third Party DevicesàOther Switches àUniversal 创建AB切换器Level 1 Port Type根据需要选择数据流模式，这里选择GBE，COM Port 根据实际情况选择端口，之后点击OK创建切换器空白处右键àCreate Logical DevicesàOutput 根据复用器输出模式选择端口模式，这里选择GBE2.4 创建

7、内部PSI信源系统内部产生的 PSI信息，需要建一个逻辑 input输入源;在空白处右键à Create Logical DevicesàPSI Source 如下设置，点击OK（Display Links选择False时 PSI的连接线会不显示，如要显示选择Ture）2.5 连接设备鼠标放置在图标上的小圆圈上，待鼠标变成一只笔状图形时按住鼠标左键拖动到需要连接的设备上，松开左键即可。，三、配置服务3.1 创建输入信源 TS3.1.1 自动添加节目流读取并保持节目流鼠标选择Prostream 图标双击，在弹出的背板图上选择GBE端口鼠标右键选择Extract Inputs，

8、读取Prostream ASI 输入信号或IP信号，将读取的输入ASI 信号或IP当文件保存。在弹出的界面选择IP Config在弹出的界面点击New，选择Lock IP Address ，起始组播地址和结束组播地址填写所要读取TS流的组播地址，端口好填写要读取TS流的端口好，点击OK开始读取读取出TS流后选择Save to file 将读取的TS保存起来。配置New Service Configuration在PRM-1K上右键选择New Service Configureation进入如下界面，左边为输入界面，右边为输出界面：选择Transports 右键选择Add Form File在打

9、开的窗口中，选择打开保存的Prostream ASI 输入或IP输入文件。读取成功后选择NO，如下图：3.1.2 通过手动方式添加节目流；创建TS流选择Transport右键选择Add TransportàBroadcast在弹出的窗口中编辑流属性，Input Signal根据实际情况选择输入模式，IP Transport Type选择MPTS（多节目流），设置完成后点击OK；在新建的TS流上右键选择Properties如下图修改TS流属性 选定需要添加节目的TS流右键，选择Add Program在弹出的窗口中修改节目名称，勾选上音频和视频，点击Add完成节目添加在新建的节目上面右键

10、，选择Properties在弹出的窗口中根据实际值修改节目音、视频的的Stream PID值，将 Audio中 Stream Type 修改为MPEG 2 Audio（0x04），完成后点击OK。以相同方法添加其他节目；3.2.3 添加PCR选定需要添加PCR的TS流，右键选择Add StreamàAdd Data在弹出的窗口中设定新建PCR的名称，点击OK选定新建的PCR右键，选择Properties在弹出的窗口中，根据实际值修改Stream PID 值和Bit Rate 值并选择Insert PCR 选项3.3 创建输出TS3.3.1 添加输出传输流选定右边的New Servic

11、e Configureation右键选择Add TransportàBroadcast在弹出的窗口设定输出流名称，勾选上Scrambled（若不勾选上则此节目无法加扰），选择OK在新建的TS流上右键，选择Properties修改TS流带宽（一般为38M）修改主播地址和端口号完成后点击OK选定左边需要的节目按住鼠标左键，按需要将左边输入TS流的节目拖到右边的输出TS流中在输出节目上右键选择Properties在弹出的窗口中修改输出节目Video、Audio 及PMT PID 值,完成后点击OK。同样方法添加其他节目流。3.3.1 将具体业务和系统网络组网络拓扑图相关联将鼠标放置在设备图

12、标上，在图标上出现一个小圆圈是将鼠标移动到圆圈，等鼠标变为一只笔状是按住鼠标左键拖动到需要连接的设备上，将设备如下图连接起来。在左边New Service Configureation 上右键选择Connect Service To Network在弹出的窗口中将左边Service栏中的输入信号按实际需要拖动到INPUT栏中对应的设备端口，将右边Service栏中的输出信号拖动到OUTPUT栏中对应的设备端口，完成后点击ApplyàOK完成后在New Service Configureation右键选择Activate Service Configureation 激活配置激活配置后

13、选择New Service Configureation右键选择Rebuild PSIàAll 应用配置3.3.2 EPG添加右键New Service Configureation选择Edit Service Configureation如果EPG采用的是ASI输入：在弹出的窗口中选定Inserted Data 右键选择Add ASI Data Group在弹出的窗口中修改name值为EPG，选择Add添加EPG组选中添加的EPG组右键选择Add StreamàAdd Data在弹出的窗口中修改name为NIT，选择OK添加NIT表相同操作添加TDT、EIT、SDT表（注

14、：有几个设备组则添加价格NIT、TDT，EIT、SDT数量则与节目流数量相同）。选择EEIT表，右键选择Properties修改EPG各表的PID值为标准值（注：EIT 的PID=0x0012，TDT的PID=0x0014，SDT的PID=0x0011，NIT的PID=0x0010 ）。选择OutPuts 里的输出流，右键选择Add StreamàAdd Stream 在弹出的窗口中勾选所选流对应的NIT、EIT、SDT、TDT表，完成后选择OK完成后选择OK，之后选择Apply，保持配置后选择OK。在NMX 右边任意空白处右键选择Create Logical Deviceà

15、;Input创建EPG输入图标将EPG图标与ProStream 1K连接起来在New Service Configureation上右键选择Connect Service To Network在弹出的窗口总将EPG组添加到端口中，选择ApplyàOK保存配置选择New Service Configureation右键选择Rebuild PSI àAll，发布配置如EPG输入方式为IP输入：在弹出的窗口中选定Transport右键选择Add TransportàBroadcast在弹出的窗口中修改流名称，IP Transport Type选择Data，完成后点击OK

16、选定建立的EPG数据流右键选择Add PSI/CASàAdd NIT在弹出的窗口中编辑NIT名称，点击OK建立NIT表，相同方法建立TDT、SDT、EIT（注：NIT、TDT为一个，EIT、SDT数量与节目流数量相同）选定EPG右键选择Properties，在弹出的窗口中修改各个表的PID和带宽，使之和输入的EPG实际带宽和PID相匹配；直接将EPG表拖到右边对应的输出流，后续设置参考ASI输入模式设置。3.4 转码设置选择Outputs 下需要转码的节目，右键选择Properties，如下图：在弹出的界面中选择节目 Video 做出如下修改：选择Transcoding 参照下图进行

17、修改：设置完成后选择OK，其他需要转码的节目同上设置。3.5 加扰设置在NMX右边窗口任意空白处右键选择Create Logical DeviceàECM Source，添加ECM输入图标修改ECM名称，完成后点击OK，同样操作添加EMM图标（Create Logical DeviceàEMM Source）；用线将ECM、EMM与ProStream 1K连接起来修改Prostream 1000端口的IP地址，使其可以与CAS服务器通信右键点击Prostream 1000>>Properties,因Prostream 1000的第二口为加扰口，故修改Prostr

18、eam 1000第二口地址，使其与CAS服务器同一网段。如下图所示： 相同操作修改备机端口IP双击ECM图标，在弹出窗口中修改网络IP地址、子网掩码、端口地址等，其中Super CAS ID由CA厂家提供。如下图所示：同操作修改EMM属性：右键New Service Configureation 选择Edit Service Configureation，编辑服务设置右键点击Add ECM Group添加ECM组。如下图所示:点击ECM组，右键添加ECM，每个节目添加一个ECM。如ECM-TV1.如下图所示：修改每个ECM的属性Stream PID 、Name 、Bit Rate(Kbps)等

19、信息。如下图所示： 右键点击添加 Add Ethernet CAS Date Group，添加EMM组在新增的EMM组上右键添加EMM，每个组内共用一个EMM。并修改EMM的Stream PID、Name 、Bit Rate(Kbps)等属性。在输出端每个流下添加一个EMM，右键点击Add EMM。选择所对应的EMM，相同操作添加ECM。右键New Service ConfigureationàConnect Service To Network，在弹出的界面中把ECM与EMM拖动到相应的端口中 在桌面双击 Automation Server Admin GUI，打开加扰软件。输入本机地址，无需密码，直接按OK选择New Service Configureation右键àCreate New Batch，在弹出的窗口中选择Next在弹出窗口中，选择输出流的Conditions Access，右键节目流，选择Add
