洒水防尘管路安装安全技术措施

1、洒水防尘管路安装安全技术措施、概述 根据煤矿安全规程关于矿井综合防尘的规定，为消除粉尘危害， 创造良好的工作环境，落实煤矿综合防尘措施 ,矿要求下龙花垣风井北 胶大巷皮带机尾至北胶大巷终点敷设 dn100mm 防尘洒水管路 1580m。 为施工安全 ,特编制本措施。二、施工方案及施工准备工作1、施工方案 北胶大巷由皮带机尾至北胶大巷终点段安装防尘洒水管路，管路敷设 高度距北胶大巷底板 2.0m。洒水管路每隔50m设一道© 100mm变© 50mm洒水三通，自制加工；每隔500m安装一道净化喷雾装置，自 制加工；每隔 200m 设一组同径阀门； 轨胶 3#联络巷设一道同径三通

2、， 与北轨大巷供水管路连接；洒水管路吊挂托架采用© 30mm圆钢加工制 作，托架间距4m （见北胶大巷洒水管路安装平、断面图及工程量计算 表）。2、施工准备工作 北胶大巷由皮带机尾至北胶大巷终点没有压风、供水设施，打设管路 托架眼前先由北轨大巷敷设一趟临时压风管路（管径50mm）,经3#轨胶联络巷至施工地点，供水临时管路由机尾处防尘管路© 159mm变© 50mm三通，然后敷设© 50mm临时供水管路至施工地点供打托架眼 用。三、施工工艺 （一）、管件加工1、 © 100mm变© 50mm洒水三通加工：© 100mm无缝钢管

3、按照500mm 长度进行切割，分歧支管按 200mm 长度切割。在主管中间画线进行气 割挖眼并坡口。分歧支管根据 © 100mm无缝钢管外径弧度进行切口并 与主管补强焊接。主管和分歧支管按照法兰盘安装焊接方式各安装一 个同径的活盘法兰。2、托架加工：托架按照加工图纸长度进行切割、 焊接，确保焊接牢固。3、 堵板、变径直通加工：堵板：© 50mm分歧三通上与5mm厚钢板焊 接，在钢板中间挖眼，然后焊接 © 10mm插销直通；变径直通：原防尘 管路采用 dn150mm 管钢，与 dn100mm 连接加工 dn150mm 变 dn100mm 变径直通，直通长度500mm

4、，两端焊接同径法兰。4、净化喷雾器加工：用 6钢管按照巷道拱形弧度煨弯，每隔 500mm 挖眼焊接6外丝丝头连接喷头，弯管两端一头焊死一头焊接 6插销直 通。5、管路防腐处理：管道露天堆放时间过长锈蚀较重，采用手动砂轮机 除锈，钢管表面达到光亮程度无锈蚀斑痕，用棉纱将锈沫擦拭干净， 托架采用同样方法进行除锈。6、刷漆：先刷两遍防锈漆，然后再两遍调合漆。（二）、管路安装1 、法兰安装：检查管子切口和坡口是否符合要求，与法兰组对校核法兰平面是否垂直于管壁，符合要求后进行里外口对口焊接。2、托架安装：按照管路安装高度拉线，每隔 4m 用红漆标定眼位，用© 32mm钻头和风钻打眼，深度500

5、mm （误差不大于50mm）,然后安 装托架。按照上述方法依次往前延伸托架。3、管路安装：先与原管路对接，人工将管路抬上托架对齐螺栓孔安金 属管垫，穿上螺栓带上螺母对角紧固受力均匀。按照上述方法依次往 前对接延伸管路。4、管件、阀门安装：管路延伸至三通和阀门位置按照管路对接方法安 装三通和法兰阀门及球形阀门。5、净化喷雾器安装：在净化喷雾器上方巷道拱部对称位置打两个深 100mm 眼，预埋螺栓用 10#铁线将净化喷雾器扭结固定。（三）管路压力试验1、 管路安装完毕后，打开所有阀门，© 19mm高压胶管连接压风管路 与防尘管路，打开压风阀门，用压风吹净防尘管路内的粉尘杂物。2、关闭防尘

6、管路所有阀门，用 © 19mm高压胶管将供水管路与防尘管 路连接，打开供水管路阀门向防尘管路注水打压，检查防尘管路是否 漏水，并保证静压 3 天时间，发现问题及时处理。四、安全技术措施（一）管件加工：1 、焊接作业前检查电焊接机、 电缆绝缘是否完好， 发现问题及时处理。2 、喷漆与焊接严禁在同一场地平行作业，焊接前清扫场地，严禁有易燃易爆物品3. 焊接场地并备有灭火器、砂箱等消防器材。（二）管路搬运：1、地面搬运：1）准备好4根10m长的6绳套，2根2米长的6短绳套，4根10m长 的粗棕绳， 1t 卸扣 10 个， 800mm 长的 24kg 轨道一根。2）采用人力将钢管（管径为dn

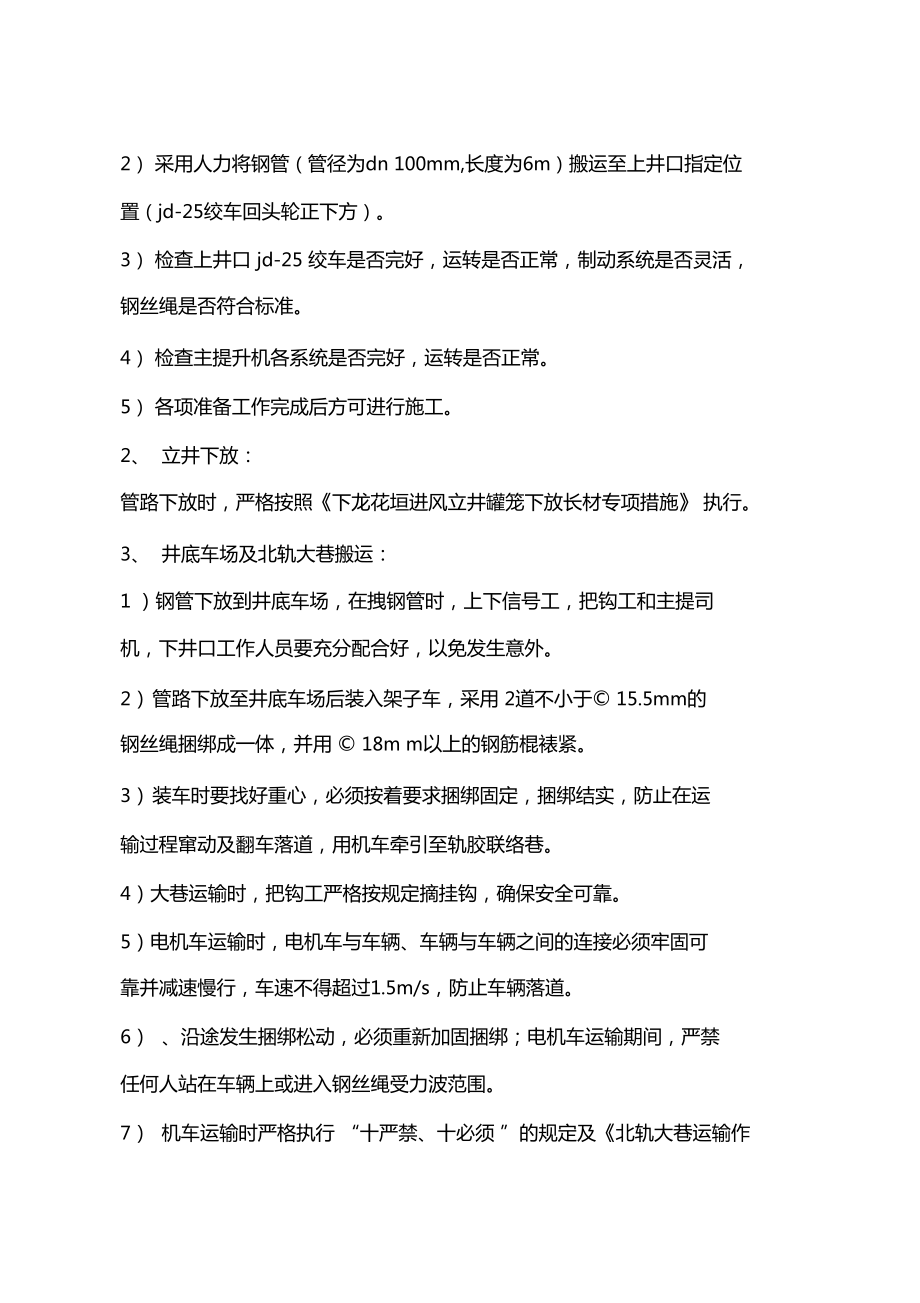

7、 100mm,长度为6m）搬运至上井口指定位 置（jd-25绞车回头轮正下方）。3）检查上井口 jd-25 绞车是否完好，运转是否正常，制动系统是否灵活， 钢丝绳是否符合标准。4）检查主提升机各系统是否完好，运转是否正常。5）各项准备工作完成后方可进行施工。2、立井下放： 管路下放时，严格按照下龙花垣进风立井罐笼下放长材专项措施 执行。3、井底车场及北轨大巷搬运：1 ）钢管下放到井底车场，在拽钢管时，上下信号工，把钩工和主提司 机，下井口工作人员要充分配合好，以免发生意外。2）管路下放至井底车场后装入架子车，采用 2道不小于© 15.5mm的 钢丝绳捆绑成一体，并用 © 1

8、8m m以上的钢筋棍裱紧。3）装车时要找好重心，必须按着要求捆绑固定，捆绑结实，防止在运输过程窜动及翻车落道，用机车牵引至轨胶联络巷。4）大巷运输时，把钩工严格按规定摘挂钩，确保安全可靠。5）电机车运输时，电机车与车辆、车辆与车辆之间的连接必须牢固可 靠并减速慢行，车速不得超过1.5m/s，防止车辆落道。6）、沿途发生捆绑松动，必须重新加固捆绑；电机车运输期间，严禁 任何人站在车辆上或进入钢丝绳受力波范围。7）机车运输时严格执行 “十严禁、十必须 ”的规定及北轨大巷运输作 业规程相关规定。4、北胶大巷搬运：1 ）北胶大巷没有运输设备及设施，采用人力扛运至施工地点。2）、人员搬运、扛抬钢管时必须事先熟悉搬运路道及巷道状况。3）、搬运、扛抬钢管时注意力要集中，如果前后有人同时扛运，必须 保持 10 米以上间距，防止间距过小相互碰伤。4）、搬运钢管时，作业人员要先配合，齐抬齐放，防止扭伤手脚，人 力搬运钢管过风门时，由专人开启、关闭风门，严禁两道风门同时打 开搬运钢管。5）所有钢管运送工作结束后，整理所有工器具，清扫现场。6）未尽事宜，按煤矿安全规程执行。五、其它1 、巷道底板低洼处采用小工作台架设管路。2、安装管路时，应根据管路的安装用途和施工场所的条件要求，带齐所需用具3、安装前应详细检查管材质量，应无堵塞物，管盘应完好4、管路要吊挂要平直，管子
