GSM经典原理练习题(带答案)

1、1、 GSM系统中时间提前量（TA）的一个单位对应空间传播的距离接近多少米，在哪几个信令流程阶段会进行TA值的估算，TA值是如何计算出来的？答：（TA）的一个单位对应空间传播的距离接近550m；在随机接入阶段、非共站小区小区间切换过程中，会进行TA值的估算；TA的计算以随机接入阶段为例：手机起呼时会发CHANNNEL REQUEST消息，CHANNNEL REQUEST消息是在接收到的下行突发数据块的起始位置发出的，而基站发出下行突发数据块的时间与手机收到下行突发数据块的时间之间是有时延的，而手机发出CHANNNEL REQUEST与基站收到CHANNNEL REQUEST消息之间也是有时延的

2、，基站会比对发出下行突发数据块与收到上行CHANNNEL REQUEST消息之间的时差，从而计算出TA值来。非共站小区间切换时由于手机与目标小区之间的时延还不知道（起呼时的TCH由于在随机接入阶段算出了TA值），故会通过切换流程中手机在目标小区上发HOACCESS消息（相当于CHANNNEL REQUEST的作用）的方式来让目标小区算出TA值来。2、 BSIC是移动网络中的一个重要参数，它是由_ +_组成的，手机如何知道一个小区的BSIC，BSIC的用处是什么？答：BSIC由NCC+BCC组成，手机从SCH中知道小区的BSIC，BSIC的作用如下：1）为了正确地译出下行公共信令信道上的信息，移

3、动台还必须知道公共信令信道所采用的训练序列码（TSC）。按照GSM规范的规定，训练序列码有八种固定的格式，分别用序号07表示。每个小区的公共信令信道所采用的TSC序列号由该小区的BCC决定。因此：BSIC的作用之一是通知移动台本小区公共信令信道所采用的训练序列号。2）BSIC参与了随机接入信道（RACH）的译码过程，因此它可以用来避免基站将移动台发往相邻小区的RACH误译为本小区的接入信道。3）当移动台在连接模式下（通话过程中），它必须根据BCCH上有关邻区表的规定，对邻区BCCH载频的电平进行测量并报告给基站。同时在上行的测量报告中对每一个频率点，移动台必须给出它所测量到的该载频的BSIC。

4、当在某种特定的环境下，即某小区的邻区中包含两个或两个以上的小区采用相同的BCCH载频时，基站可以依靠BSIC来区分这些小区，从而避免错误的切换，甚至切换失败。4）移动台在连接模式下（通话过程中）必须测量邻区的信号，并将测量结果报告给网络。由于移动台每次发送的测量报告中只能包含六个邻区的内容，因此必须控制移动台仅报告与当前小区确实有切换关系的小区情况。BSIC中的高三位（即NCC）用于实现上述目的。网络运营者可以通过广播参数"允许的NCC"控制移动台只报告NCC在允许范围内的邻区情况。3、 哪些逻辑信道只有下行信道？答： FCCH，SCH，BCCH，PCH，AGCH。4、 小

5、区间的邻频干扰如何等价为同频干扰，为何？小区的一个频点受到另一个小区TCH频点的同频干扰，已知干扰小区的BCCH频点的电平值，如何估算这个小区的TCH频点对服务小区的干扰程度？答：邻频本身是不会有干扰的，只是由于载频实际的邻频信号抑制能力是有限的，根据GSM规范要求的邻频抑制要求是20DB以上，即假如载频使用70频点，信号是43dBm，则在69、71频点上的信号强度是23 dBm以下，由于邻频抑制越好对器件的要求也越高（成本越高），故所有的设备厂商都只做到20DB的邻频抑制，故邻频干扰可通过将邻频电平值-20DB折算为同频干扰。TCH与BCCH的信号强度差异由如下几个因素导致：1）TCH以时隙

6、为单位只在信道被占用时才发射功率（空闲时隙不发射功率），而BCCH所有时隙都始终全功率发射，故TCH的平均功率与每线话务量相关相对BCCH要小一些，例如每线话务量为0.5，则可认为TCH的平均功率由于这个因素要小50%（3DB）；2）TCH信道即使被占用了，如果启用了DTX，则也只在有话音的通话期间才发射功率，由于通常上下行单方向只有4050%的时间在传话音，故由于这个因素要比不用DTX的情况小3DB；3）由于功率控制的原因，TCH载频上的信道一般不会全功率发射，从统计的角度平均发射功率会比不功控小6DB左右。故通常情况下一个小区的TCH频点的平均发射功率会比BCCH的平均发射功率小10DB左

7、右。5、 在GSM逻辑信道中，_TCH信道是承载语音的业务信道；_PCH_是用于寻呼手机的寻呼信道；_FCCH信道和_SCH_信道是提供手机进行频率矫正和同步的，手机是从_RACH_信道中解出基站的BSIC；_RACH_信道和_AGCH_信道用以移动台的随机接入和确认；_SDCCH_是专用的信令信道，负责移动台和基站的信令交互。负责传送测量报告、功率信息和时间提前量等信息（TA）的信道是_SACCH_。切换中，_FACCH_是用以逻辑信道转换时的信令交互，常见于在TCH上的偷帧。6、 某地网络由两个交换机，4个BSC及其他网元组成组成，请在下图中标出各网元的名称，及网元间接口名称，答：接口1:

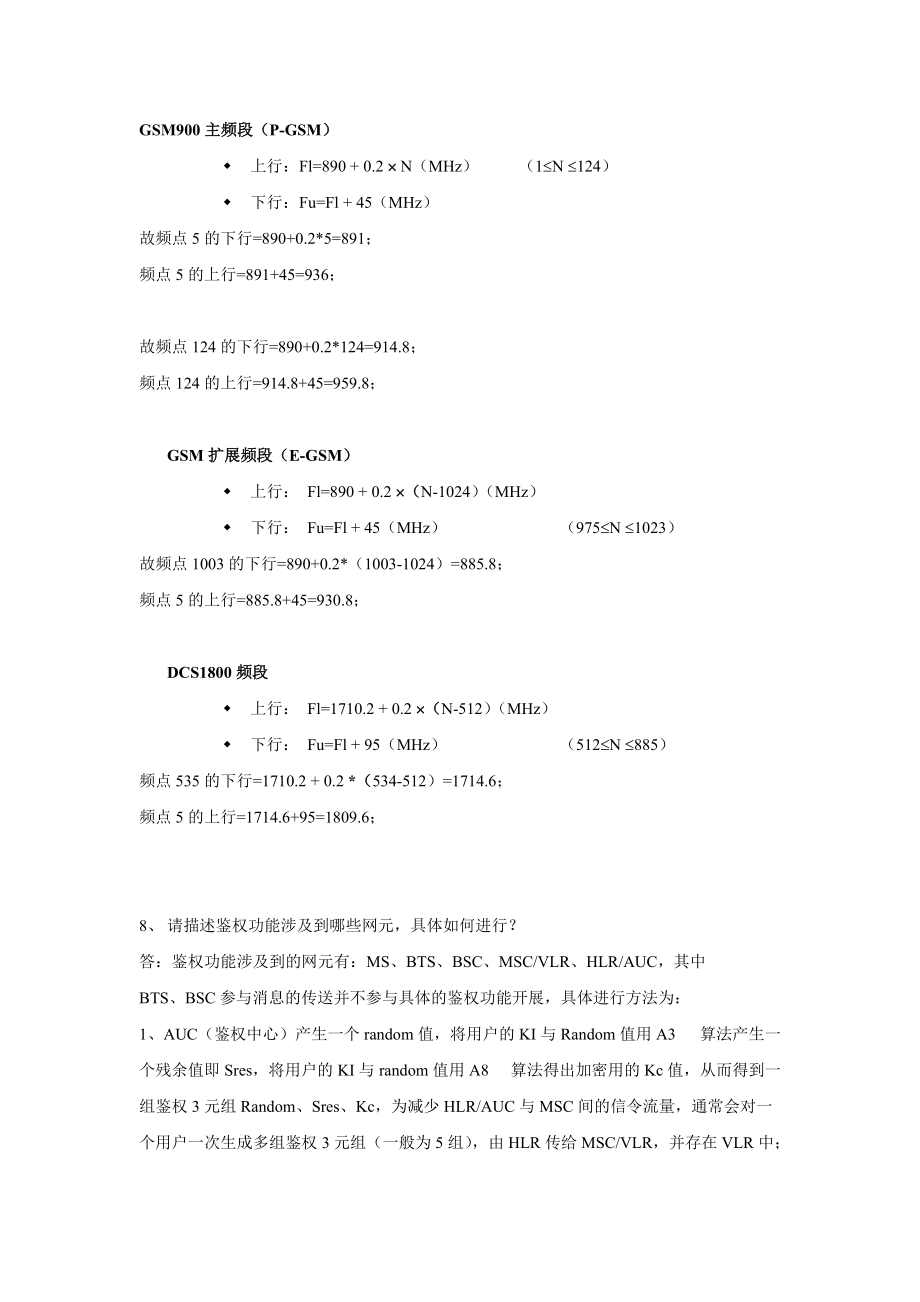

8、 ABIS 口，接口2:A 口，接口3:B口，接口4 :C口，接口5 :H口网元1: BSC，网元2: MSC ，网元3:VLR，网元4:HLR，网元5:AUC7、 请计算如下频点的上下行绝对频率：频点5、124、1003、534；答：GSM900主频段（P-GSM）w 上行：Fl=890 + 0.2 ´ N（MHz） （1£N £124）w 下行：Fu=Fl + 45（MHz）故频点5的下行=890+0.2*5=891；频点5的上行=891+45=936；故频点124的下行=890+0.2*124=914.8；频点124的上行=914.8+45=959.8；GS

9、M扩展频段（E-GSM）w 上行： Fl=890 + 0.2 ´（N-1024）（MHz）w 下行： Fu=Fl + 45（MHz） （975£N £1023）故频点1003的下行=890+0.2*（1003-1024）=885.8；频点5的上行=885.8+45=930.8；DCS1800频段w 上行： Fl=1710.2 + 0.2 ´（N-512）（MHz）w 下行： Fu=Fl + 95（MHz） （512£N £885）频点535的下行=1710.2 + 0.2 *（534-512）=1714.6；频点5的上行=1714.6

10、+95=1809.6；8、 请描述鉴权功能涉及到哪些网元，具体如何进行？答：鉴权功能涉及到的网元有：MS、BTS、BSC、MSC/VLR、HLR/AUC，其中BTS、BSC参与消息的传送并不参与具体的鉴权功能开展，具体进行方法为：1、AUC（鉴权中心）产生一个random值，将用户的KI与Random值用A3 算法产生一个残余值即Sres，将用户的KI与random值用A8 算法得出加密用的Kc值，从而得到一组鉴权3元组Random、Sres、Kc，为减少HLR/AUC与MSC间的信令流量，通常会对一个用户一次生成多组鉴权3元组（一般为5组），由HLR传给MSC/VLR，并存在VLR中；2、每

11、次需要对用户进行鉴权时，VLR将使用一组鉴权3元组用于该次鉴权（本次鉴权后该组鉴权3元组将作废），在鉴权时MSC将该组鉴权3元组中的Random值通过Authentication request消息发给手机，手机收到该random值后，由SIM卡将存储的KI值与random值用A3 算法产生一个残余值即Sres，该残余值由手机（MS）在Authentication response中传给VLR；3、VLR比较手机上传的Sres值与VLR中的Sres值如一致则认为通过。SIMKiA8A3VLRSresKc RANDKcSres=?SresKc RANDA8A3KiAUC9、 MSISDN和IMS

12、I号有多少位，有哪些字段组成？答：MSISDN有13位，如下：CCMACSN国内有效移动用户ISDN号码国际移动用户ISDNn 国家号码(CC):中国为86n MAC：移动接入码 ，=139(8、7、6、5、0、1)n 移动用户号：H0H1H2H3ABCDn H0H1H2H3：HLR识别码，由总部统一分配到本地网；H0=0n ABCD：移动用户号，由HLR自行分配IMSI号有15位，如下：MCCMNCMSIN国内移动用户识别码国际移动用户识别码n 移动国家号码(MCC):中国为460. n 移动网号(MNC):移动为00，联通：01.n 移动用户识别码(MSIN)10、 BCCH载频的0时隙通

13、常由哪些逻辑信道进行复用，这些逻辑信道分别有什么作用？答：上行为RACH信道：用于进行随机接入（手机发channel request消息）；下行复用为如下逻辑信道：Ø 频率校正信道（FCCH）：FCCH信道携带用于校正MS频率的消息，它的作用是使MS可以定位并解调出同一小区的其它信息。Ø 同步信道（SCH）：在FCCH解码后，MS接着要解出SCH信道消息，解码所得的消息给出了MS需要同步的所有消息及该小区的TDMA帧号（22bit）和基站识别码BSIC号（6bit）。Ø 广播控制信道（BCCH）：MS在空闲模式下为了有效的工作需要大量的网络信息，而这些信息都将在B

14、CCH信道上来广播。信息包括小区的所有频点、邻小区的BCCH频点、LAI（LAC+MNC+MCC）、CCCH信道的管理、控制和选择参数及小区的一些选项。所有这些消息被称为系统消息（SI）在BCCH信道上广播。Ø 寻呼信道（PCH）：当网络想与某一MS建立通信时，它就会根据MS所登记的LAC号向所有具有该LAC号的小区的PCH信道上进行寻呼寻呼MS的标识为TMSI或IMSI。寻呼信道属于下行信道，点对多点传播方式。Ø 接入许可信道（AGCH）：当网络收到处于空闲模式下的MS发出的信道请求后，就根据该请求需要分配一个专用信道，AGCH通过根据该指配的描述（所分信道的描述，和接入

15、的参数），向所有的移动台进行广播。AGCH属于下行信道，点对多点传播方式。11、 手机在空闲状态下要完成哪些工作？在哪些情况下手机会进行小区重选？如果手机刚做完一次小区重选，由于邻区C2比服务小区强而引发的下次小区重选最快会需要多长时间？答：空闲状态下要完成的工作：1）监听BCCH，不断更新BCCH的系统消息；2）监听自己所在寻呼组的PCH消息；3）不断测量服务小区和邻区的电平BSIC和系统消息看是否需要小区重选；小区重选的条件：1） C1<0;2） 小区被禁止；3） PCH解码失败；4） 随机接入失败；5） 邻区的C2持续5秒超过服务小区的C2；根据GSM规范，手机完成一次小区重选后邻

16、区C2比服务小区强而引发的下次小区重选最快也需要15秒；12、 手机在随机接入过程中如何判断基站下发的立即指配消息是给自己的，当随机接入过程发生SD争抢时，基站采用何种方式进行冲突处理？答：同一时间可能会有多部手机同时向网络发channel request消息，为了能让手机在AGCH信道上区分出立即指配消息是给谁的，故在channel request消息中所携带的8个bit的数据中有5个bit的random值，BTS收到channel request消息后对应下发的立即指配消息会有与这5个bit相同的random值从而让手机可以区分该立即指配消息。由于该random值只有5个bit位，故还是有

17、一定的可能，相近时间内两个MS用相同的random值发channel request消息，此时两部会同时在一个SD信道上尝试SD的建链，此时需要BTS进行信道的争抢处理，处理方法为：SD的建链是通过手机在SD的上行信道上发SABM消息，BTS在下行信道上回与SABM消息内容完全一致的UA消息给手机来完成，SABM消息包括了TMSI号等唯一标识手机的信息，由于两部手机同时上发的SABM消息BTS只可能收到其中之一，故当手机收到与自己的SABM消息一样的UA消息时说明BTS收到的是自己的SABM消息，也就是说成功占用了该SD信道，如手机收到的UA消息与自己的SABM消息不一样则说明争抢SD失败，手

18、机会进入空闲状态；13、 路测数据中可看到很多时候电平质量的FULL值明显比SUB值差，为何？答：RXLEVEL的FULL值是指对1个SACCH复帧内所有104个突发脉冲电平值的均值，SUB值是其中不论是否处于DTX状态均有发射功率的12个突发脉冲电平值的均值，当启用DTX功能时如不处于话音激活状态1个SACCH复帧内除12个突发脉冲外的其他突发脉冲均无发射功率，此时的FULL值会非常差是没有意义的，网络中一般均启用了DTX功能，路测时下行链路很容易处于话音未激活状态，故取SUB值才有意义。14、 寻呼复帧数的作用是什么，手机如何计算自己的寻呼消息块，设大设小的利弊如何？答：GSM中为减少手机

19、侦听PCH的时间来省电提高待机时间，发寻呼消息采用了按寻呼组的方式，手机只需侦听自己所属组的PCH消息即可，如无寻呼复帧数这个参数，则以51个复帧为周期发寻呼消息，采用了寻呼复帧这个参数后，按寻呼复帧个51复帧为周期发寻呼消息，进一步减少了手机侦听PCH的时间，此外采用寻呼复帧数还有使寻呼消息发送更为均匀从而提高寻呼能力的作用（可以承受更大的paging消息）。手机所属的寻呼块为IMSI号/（寻呼复帧数*PCH块数）的余数；寻呼复帧数设大有利于减少手机耗电提高待机时间并一定程度上提高可承受的最大寻呼量，但会延长寻呼时间从而对接续时长有影响。15、 TCH的26个帧中为何有一个空闲帧？答：对于一

20、般的手机来说，它的接收和发射都是用同一个射频模块的，也就是只有在不收发的时间才能去测邻区的电平和解邻区的BSIC，而要解邻区的BSIC还需接邻区的SCH信道，也就是解邻区需邻区的SCH时间完全处于手机不在接收和发射的空隙时间才能被解出，而且手机有多个邻区的BSIC要解，无空闲帧的情况下要及时的解出各邻区的BSIC有时会有困难，而有空闲帧的情况下，手机每隔26个复帧就可以有一段比较连续的时间可用于解邻区的BSIC从而大大提高解邻区BSIC的能力；16、 手机占用900M小区，发射功率等级为8意味着手机发射功率为多少dBm？手机占用1800M小区，发射功率等级为3意味着手机发射功率为多少dBm？答

21、：900M状态下手机的最大发射功率为33dBm，发射等级从5开始，等级每大1降2DB，故等级8对应的发射功率=33（85）*2=27 dBm；1800M状态下手机的最大发射功率为30dBm，发射等级从0开始，等级每大1降2DB，故等级3对应的发射功率=30（30）*2=24 dBm；17、 接入突发脉冲序列AB用于（d）信道a. TCHb. BCCHc. SDCCHd. RACH18、 CC层（呼叫控制）、SS层（补充业务）、SMS层（短消息业务）在BSS系统信令模型中，都属于_B_层AMM层（移动管理）BCC层（通信管理）CRR层（无线资源管理）DLapdm层（D信道的链路接入规程）19、

22、当一个小区启用下行功率控制时，BCCH载频所在的频点是只有0时隙不功控还是所有时隙都不功控，为什么？答：BCCH载频所在频点的所有时隙都不功控，因为手机测邻区的电平时并不是非要测BCCH的0时隙而是任何时隙的电平都可，因为手机收发数据及解邻区是共用同一射频模块的，手机需在收数据和发数据的间歇时间才能测邻区的电平，如果必须测邻区的0时隙则如果手机的接收时隙或发射时隙与邻区的0时隙重合的话（基站时间并不同步，手机不论占用那个时隙都有可能与邻区的0时隙重合，如下图所示），该邻区的电平将永远无法被测量，由于邻区BCCH频点的任何时隙都会被测量，故为保证测试结果不受功控的影响，整个BCCH频点都不能功控

23、。20、 当一个小区使用基带跳频时何种情况下会看到TCH只使用一个频点？答：当只有两个载频的小区进行基带跳频且分配是0时隙的TCH时会看到只使用一个频点；21、 当小区使用射频跳频时，BCCH能否跳频，TCH使用的频点数与载频数应有何种关系，各载频能否使用不同的HSN，为何？答：小区使用射频跳频时BCCH不能跳频；TCH使用的频点数需>=TCH载频数且小于64；各载频需使用相同的HSN并用不同的MAIO来保证频点使用次序的随机化和同一小区内不同载频间任何瞬间都不会有同频，如使用了不同的HSN则载频间将会变成同一组频点的两种随机化使用次序之间的碰撞，会一定程度的同频干扰。22、 当路测中发

24、现一个小区存在TCH分配失败，看那条信令消息可以知道具体哪个载频上发生的问题，不跳频时如何判断，跳频时如何判断？答：根据assignment command消息来看，如不跳频则直接根据该消息中TCH频点号可知那个载频上发生的问题，如跳频则根据该消息中MAIO值来判断（从OMC数据中找到该MAIO对应的硬件）23、 当路测中发现一个小区存在TCH切换失败，看那条信令消息可以知道向具体哪个小区的哪个载频上发生的问题？答：根据hangover command消息来看，如不跳频则直接根据该消息中TCH频点号可知那个载频上发生的问题，如跳频则根据该消息中MAIO值来判断（从OMC数据中找到该MAIO对应

25、的硬件）24、 从哪条信令消息可以知道一次呼叫占用的A口电路？答：根据A口的assignment request消息；25、 空闲状态下手机如何知道自己的邻小区，有无可能两个小区间无邻区关系而能从邻区中看到对方？答：手机在空闲状态下从系统消息2中知道本频段邻区BCCH频点的列表，从系统消息2TER中知道不同频段邻区BCCH频点的列表，只要一个小区的BCCH与服务小区的所有邻区中的1个BCCH同频就有可能从服务小区的邻区中看到该小区；26、 通话状态下手机如何知道自己的邻小区，有无可能两个小区间无邻区关系而能从邻区中看到对方？答：手机在空闲状态下从系统消息5中知道本频段邻区BCCH频点的列表，从

26、系统消息5TER中知道不同频段邻区BCCH频点的列表，只要一个小区的BCCH与服务小区的所有邻区中的1个BCCH同频就有可能从服务小区的邻区中看到该小区；27、 一次呼叫的ABIS口测量报告中包含了哪些信息，分别是由谁测出的？答：上行的电平、质量和TA值由BTS测出；下行的电平、质量和邻区的频点、电平、BSIC由手机测出；28、 手机切换过程的判决是由（）实体完成的，ALCATEL中是由哪个具体模块完成的？答：切换过程的判决是由BSC完成的，在ALCATEL中是由TCUC完成的。29、 Rxqual的8个等级映射出信道译码前等效的BER，其中Rxqual=5代表的BER范围为？答：等级5对应的

27、BER范围为3.2%-6.4%。等级0对应0-0.2%，每一个等级加倍；30、 C2值如何计算，相关参数改动带来的影响是什么，如何避免路测中重选上微蜂窝泄露信号，通常改如何设置？1800M小区的小区重选参数一般如何设置，为何？答：CRO设为非零可提高手机空闲状态对该小区的占用，一般需结合最小接入电平的设置配合使用；PT改为31后会导致TO无效而CRO变为负值，TO以10DB为单位，一个小区的TO不为0的情况下其作为其他小区的邻区进行C2值的计算时在PT设定的时间范围会在C2值中减去TO对应的DB值，故可用来将对路面只有很短距离强覆盖的小区设置TO值来避免对这种小区的占用。路测中为避免重选上微蜂

28、窝小区可对微蜂窝使用TO值来达到，由于根据网测规范呼叫间隔一般只有20秒，手机只有20秒的空闲状态（被叫略长于20秒）而PT的最短时长为20秒（20秒为步长），故通常PT设为20秒即可（如担心被叫空闲时间长于20秒而重选上可设为40秒），TO的设置需根据实际来设置；1800M小区通常需设置较高的最小接入电平（在-90 dBm左右）主要由于如下原因：1、 信号衰减较为严重，在低电平下起呼后更易发生位置变化后的快速衰减，故需避免低电平下的占用；2、 1800M小区信号弱于900M小区，要使手机空闲状态能占用1800M小区需设置较大的CRO，而这样会导致在900M信号一般、1800M偏弱的地方还占用

29、1800M小区从而影响用户主观感受和网络指标；要使1800M小区能有一定数量的空闲占用，需设置较大的CRO，因为一方面1800M小区信号本来就低于900M小区，另一方面1800M小区的最小接入电平会较高，故要使1800M小区在C2值计算时获得一定的偏置值，CRO值必须设得足够大一般为CRO（1800M）- CRO（900M）=RXLEVACCESSMIN（1800M）- RXLEVACCESSMIN（900M）+4至8DB；31、 请描述无线链路超时导致的掉话现象和一般发生场景，切换掉话的过程一般是怎样的一般发生的场景有哪些？答：无线链路超时导致的掉话是上行或下行的RLT不断减小到0时发生的掉

30、话，有如下一些典型场景：Ø 上行电平尚可但有严重的上行干扰导致上行质量极差，上行RLT不断减小为0触发掉话；Ø 弱覆盖或严重上下行链路不平衡导致的上行电平过低而测量报告丢失，上行RLT不断减小为0触发掉话；Ø 下行覆盖极差（如进隧道）导致质量过差，下行RLT不断减小为0触发掉话；Ø 手机占用了存在严重频率干扰的频点，虽然电平尚可但质量极差，下行RLT不断减小为0触发掉话；Ø 手机占用了越区覆盖的小区，在移动中不断远离服务小区而缺少与所在位置主控小区的邻区关系无法切换而电平质量逐渐恶化，下行RLT不断减小为0触发掉话；切换过程的掉话一般为手机从1

31、个质量较差或切入成功率偏低（由于链路不平衡、频率干扰、硬件故障等原因）的小区向周边小区切换，发生切换失败后退回老信道也失败，从而导致切换掉话。32、 哪些情况下手机将进行位置更新？T3212的意义和不同设置的影响，当一个LAC边界小区位置更新偏多时应加大谁的CRH值，合理的范围是多少？答：重选上不同LAC区的小区、通话结束时占用的小区与起呼时占用的小区LAC不同、周期性位置更新、开关机；T3212是周期性位置更新的定时器，设得越短则网络可以更快的将处于脱网状态的手机设为隐含关机从而提高交换机的寻呼成功率，但会导致周期性位置更新引起的SD占用增多浪费SD资源和加大信令负荷，设得越长节省SD资源但

32、网络将处于脱网状态的手机设为隐含关机的时间变长从而降低交换机的寻呼成功率；由于CRH参数是减少手机从本小区重选出去的参数，故要减少1个小区的位置更新导致的SD占用更需要改大周边小区的CRH，而改大本小区的CRH起到的是减少本小区重选出去从而降低从周边小区再重选回来概率的作用，其作用是间接的。33、 假设一个用户在1小时内分别进行了2个两分钟及3个四分钟的通话，那么他在这1小时内产生了多少话务？答：=（2*2+3*4）/60=0.27erl；34、 一般而言一个2载频的小区能承受几个ERL的话务量（不拥塞），一个4载频的小区能承受几个ERL的话务量（不拥塞），为何火车经过的郊区基站每线话务量很低

33、却很容易TCH拥塞？答：2载频小区通常在每线0.4ERL时开始拥塞，故可吸收0.4*14=5.6ERL;4载频小区通常在每线0.50.6ERL时开始拥塞，故可吸收0.55*28=15ERL;火车经过的郊区基站由于人烟稀少稳定的话务量很少，但火车经过时的瞬时话务缺往往很高（大量的切换需求），同时由于一般配置较低故往往不能承受火车通过时需要的峰值话务从而引起拥塞；35、 为何进行频率规划时通常采用分层配频的方法，通常移动网络的BCCH频段使用多少个频点？答：主要是为了简化频率规划的难度，通过分层配频，将多载频小区组成的网络看作几个单载频网络的叠加，每个单载频网络使用独立的一组频点，对一层网络进行频率规划时只需考虑本层网络内的相互干扰而不会与其他层间有相互影响，对多载频小区的频率规划工作简化为几个独立的单载频网络的规划。通常移动网络的BCCH频点在20个左右；36、 被叫呼叫流程中会依次占用哪些信道？答：PCH、RACH、AGCH、SDCC
