智能化设计要求

1、总则1、总则1.1项目概述：伊金霍洛旗高级中学位于位于鄂尔多斯市伊金霍洛旗中部，用地北边为 规划路，东侧有一条城市绿化带与越山路相隔，南侧是横十路，西侧是规划路，总用地面积22529砰方米.总建 筑面积:105050平方米.，教学及教学辅助用房：48170平方米.1.2本工程对伊金霍洛旗高级中学校园智能化系统进行设计；1.3设计原则：系统总体设计的基本原则：综合考虑各系统的高可靠性、高安全性、可 持续发展性、易管理维护性、高效性、经济性、开放性、实用性、和舒适性的平 衡。1.4设计依据：电子计算机机房设计规范GB50174-2008电子计算机场地通用规范GB /T 2887-2000民用建筑电

2、气设计规范JGJ 16-2008低压配电设计规范GB 50054-95供配电系统设计规范GB 50052-95建筑照明设计标准GB 50034-2004智能建筑防富设计规范DB32/T 1198-2008建筑物电子信息系统防富技术规范GB 50343-2004采暖通风与空气调节设计规范GB 50019-2003民用闭路监视电视系统工程设计规范GB/50198-94安全防范工程技术规范GB 50348-2004综合布线系统工程设计规范GB 50311-2007综合布线系统工程验收规范GB 50312-2007建筑设计防火规范GB 50016-2006建筑内部装修设计防火规范GB50222-95有

3、线电视系统工程技术规范GB 50200-94其它相关现行国家规范甲方提供的设计要求及相关专业提供的设计资料1.5本工程对以下系统进行设计：(1)校园室外智能化管道工程；(2)校园综合布线系统；(3)校园有线电视系统；(4)校园多媒体教学及会议系统；(5)校园安全防范系统；(6)校园公共广播及背景音乐系统；(7)校园一通系统；(8)校园公共信息发布系统；(9)校园网络机房工程。2、各系统设计说明：2.1校园室外智能化系统管道工程:2.1.1校园有多栋独立的建筑物，且校园智能化系统大部分的管理中心位于 主教学楼，大量的线缆联接到各楼楼。为了保证线缆的安全和走线方便建立校园 室外智能化管道系统。；2

4、.1.2管道井的规格为1000mm宽15000mm深，安装完管道后用砂砾回填并 垮实。2.1.3管道使用110电力PVC管。2.1.4管道每隔40米和转角处设计一个维修井，维修井为正方形管井，砖砌 筑，规格为1000mm宽内边，15000mm深。2.2校园综合布线系统：2.2.1由市政引来电缆及光纤，引至主教学楼一层网络中心机房，电信引入 端设置过电压保护装置，由电信运供应商配套提供。2.2.2校园综合布线主要包括信息网点、电话点、光纤点及线缆的敷设安装。2.2.3校园的综合布线采用非屏蔽六类系统，带宽达到1000M，满足数据、语音、视频的高速传输。2.2.4语音、数据插座均采用六类非屏蔽模块

5、信息插座,水平线缆均采用六 类非屏蔽双绞线，12根线穿SC2（ffi管，34艮穿SC2酗管。2.2.5语音主十电缆采用五类大对数电缆；语音电话的校园主配线区位于主教学楼的网络中心机房，电话子配线区位于个大楼的大楼主配线房内。2.2.6各楼与网络中心机房的数据主十采用8芯室外铠装单模光纤，从主楼 网络中心机房引入。楼层问主十用两条六类非屏蔽双绞线。2.2.7在各楼的楼层弱电井做为该楼综合布线的子配线区，六类非屏蔽双绞 线配线架采用24口六类非屏蔽机架式配线架，电话五类大对数电缆采用机柜式110配线架。 光纤配线架采用12口ST口型光纤配线架。 配线架安装在一个600*600 32U的综合布线机柜

6、内。2.2.8语音及数据支线沿线槽敷设或沿墙及楼板暗敷， 出线插座采用RJ45六类非屏蔽类型，暗装，底边距地0.3m。2.2.9走廊线槽梁下100mm架设。2.3校园有线电视系统：2.3.1有线电视信号由市政引来，在一层网络中心设 放大器箱。引入端设置 过电压保护装置，由厂家配套提供。2.3.2系统采用（860） MH金频双向传输。用户电平要求67 4dB,图象活 晰度应在四级以上。2.3.3电视信号线采用四屏蔽128编铜芯铜网射频电缆。电视信号十线电 缆选用SYWV-75-7穿SC25车冈管），支线电缆选用SYWV-75-5（穿SC20钢管）， 穿热镀锌钢管或金届线槽暗敷。2.3.4市政视频

7、电视信号和学校自办节目通过有线电视控制设备输出为校园电视信号，通过主十连接到各大楼的电视信号双向放大器，在通过信号放大器连接到分配器再分配到各电视终端。2.3.5分支器和分配器没有使用的端口必须安装75欧姆的电阻。2.3.6有线电视支线沿线槽敷设或沿墙及楼板暗敷， 出线插座采用TV+FM插座，暗装，教室及食堂安装高度底边距地2.8m；宿舍安装高度底边距地1.8m；办公室及其它功能房安装高度为底边距地0.3 m。2.4校园多媒体教学及会议系统:2.4.1多媒体教学系统(1)在学校教室构建多媒体教学系统。(2)多媒体教学系统主要由教学计算机、投影机、电子白板、多媒体教 学网络中控，教学音箱、功放、

8、电视盒和鹅颈话筒组成。本工程中的教学计算机、 投影机和电子白板由甲方另行米购和安装。(3)教学网络中控有电脑、展台音视频信号输入，控制多媒体设备开关。并可联网进行集中管理和控制。(4)本工程整套多媒体教学设备问连接线缆 需暗埋敷设到位。总聚集到 讲台地面上，并在讲台地面上暗装一个8位的地插盒(含VGA、咪头、视频头、 首频头、二插电源等模块)。(5)投影机安装位置为距离黑板面3.8 m的天棚楼板上，在该处暗埋一个 接线盒。预留线缆一套包括VGA线缆、六类双绞线缆、电源线BVV 3*2.5 mm2、 视频线SYV 75-3各一条。各线缆在接线盒内预留1.5 m的长度(6)音箱线采用200芯的金银

9、线缆，安装高度为距底2.8 m。(7)各线线缆沿墙及楼板日首敷，出线插座日首装。2.4.2多媒体会议系统(1)在教学主楼一楼三间会议接待室、四楼会议室各建设一条多媒体会议 系统。(2)多媒体会议系统主要由会议视频显示系统和会议扩声系统组成，其中视频显示系统由学校另行购买安装，本工程只设计安装会议扩声系统。(3)会议扩声系统包括1台12路调音台,1台DVD播放机、1台八路设备 电源时序器、1台双32段均衡器、1台数字信号处理器、1台300W功放(大会议接 待室2台)、2支100W音箱(大会议接待室4支)，一台多媒体设备专业机柜、5支会议鹅颈话筒、一套无线麦克风组成，音箱挂墙安装，安装高度为2m,

10、其它 多媒体设备安装在专业机柜中。(4)在会议室的地面(或会议桌)上安装一个8位嵌入式地插(含VGA咪 头、视频头、音频头、三插电源等模块)，相关电缆沿地板暗敷到设备机柜内。 并预留1.5米的长度。(5)多媒体线缆包括VGA线、200芯的金银音箱线、咪线、音频线、视 频线、电源线BVV3*2.5等(6)各线线缆沿墙及楼板暗敷，出线插座暗装。2.5校园保安监控系统：2.5.1校园总监控室在学校主教学楼一楼的中央控制室。2.5.2.校园室外和各大楼(学生宿舍、教师宿舍除外) 的监控点图像信息统一 接入总监控室。2.5.3学生和教师宿舍在该楼的值班室监控，并通过网络将大楼的监控点 图像信号传输到总监

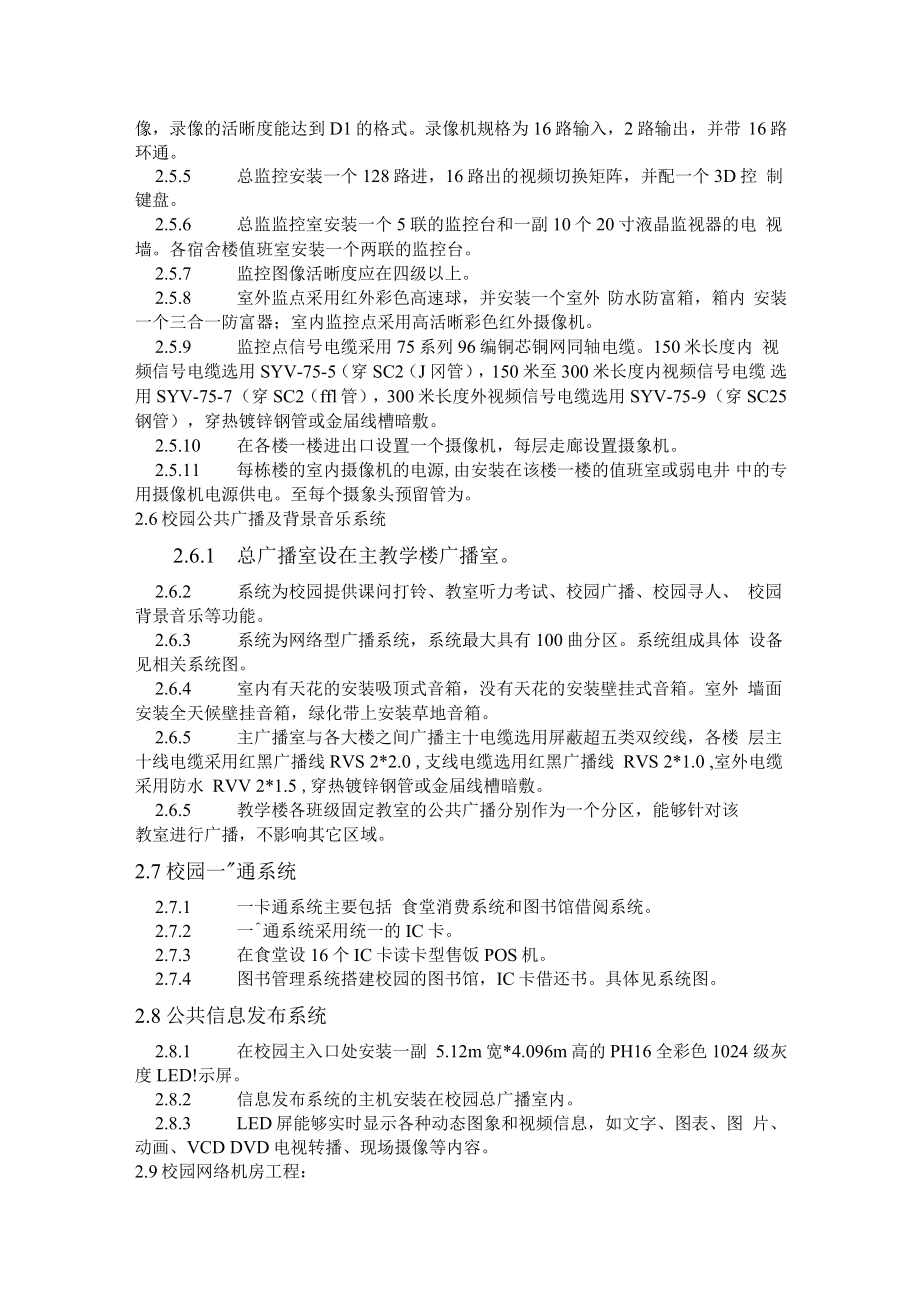

11、控室。2.5.4总监控安装嵌入式硬盘录像机对各监控点监控图像进行实施的录像，录像的活晰度能达到D1的格式。录像机规格为16路输入，2路输出，并带16路环通。2.5.5总监控安装一个128路进，16路出的视频切换矩阵，并配一个3D控 制键盘。2.5.6总监监控室安装一个5联的监控台和一副10个20寸液晶监视器的电 视墙。各宿舍楼值班室安装一个两联的监控台。2.5.7监控图像活晰度应在四级以上。2.5.8室外监点采用红外彩色高速球，并安装一个室外 防水防富箱，箱内 安装一个三合一防富器；室内监控点采用高活晰彩色红外摄像机。2.5.9监控点信号电缆采用75系列96编铜芯铜网同轴电缆。150米长度内

12、视频信号电缆选用SYV-75-5 （穿SC2 （J冈管） ，150米至300米长度内视频信号电缆 选用SYV-75-7（穿SC2（ffl管），300米长度外视频信号电缆选用SYV-75-9（穿SC25钢管），穿热镀锌钢管或金届线槽暗敷。2.5.10在各楼一楼进出口设置一个摄像机，每层走廊设置摄象机。2.5.11每栋楼的室内摄像机的电源,由安装在该楼一楼的值班室或弱电井 中的专用摄像机电源供电。至每个摄象头预留管为。2.6校园公共广播及背景音乐系统2.6.1总广播室设在主教学楼广播室。2.6.2系统为校园提供课问打铃、教室听力考试、校园广播、校园寻人、 校园背景音乐等功能。2.6.3系统为网络型

13、广播系统，系统最大具有100曲分区。系统组成具体 设备见相关系统图。2.6.4室内有天花的安装吸顶式音箱，没有天花的安装壁挂式音箱。室外 墙面安装全天候壁挂音箱，绿化带上安装草地音箱。2.6.5主广播室与各大楼之间广播主十电缆选用屏蔽超五类双绞线，各楼 层主十线电缆采用红黑广播线RVS 2*2.0,支线电缆选用红黑广播线RVS 2*1.0 ,室外电缆采用防水RVV 2*1.5,穿热镀锌钢管或金届线槽暗敷。2.6.5教学楼各班级固定教室的公共广播分别作为一个分区，能够针对该教室进行广播，不影响其它区域。2.7校园一通系统2.7.1一卡通系统主要包括 食堂消费系统和图书馆借阅系统。2.7.2一通系

14、统采用统一的IC卡。2.7.3在食堂设16个IC卡读卡型售饭POS机。2.7.4图书管理系统搭建校园的图书馆，IC卡借还书。具体见系统图。2.8公共信息发布系统2.8.1在校园主入口处安装一副5.12m宽*4.096m高的PH16全彩色1024级灰度LED!示屏。2.8.2信息发布系统的主机安装在校园总广播室内。2.8.3LED屏能够实时显示各种动态图象和视频信息，如文字、图表、图 片、动画、VCD DVD电视转播、现场摄像等内容。2.9校园网络机房工程：2.9.1装饰装修工程1.地面工程：(1)机房采用600 X 600防静电活动地板。(2)防静电活动地板架空高度为250mm(3)架设防静电

15、活动地板前，在楼板面刷 防尘漆两遍。(4)在进出口处安装两个大理石台阶。2墙柱工程：(1)机房区域内墙柱面安装轻钢龙骨彩钢板墙面。(2)墙面安装100mrm的不锈钢踢脚线。(3)彩钢板墙面安装前墙面刷防尘漆两遍。3.天棚面：(1)机房区域内天棚面铺设轻钢龙骨600X 600合金微孔吸音天花、设 计净空高度为3200mm(2)天花安装前天棚面刷防尘漆两遍。2.9.2机房综合布线系统：(1)综合布线线材采用六类非屏蔽4对双绞线、室外单模光纤(3)机房区配线区位于综合布线机柜内，安装24口六类非屏蔽配线架。(4)机房内的12个设备机柜，每个机柜安装4个数据信息点。(5)数据插座均采用超五类双绞线，1

16、2根线穿SC2(ffi管，34穿SC25钢管。(6)数据线缆沿线槽或钢管明设，出线插座采用RJ4弘类非屏蔽模块类型， 地面明装。(7)机房配电线路采用防静电地板下走线线槽布线方式。强弱电线槽分开，主十用300*100的镀锌钢制线槽，分支用200*100的的镀锌钢制线槽。2.9.3机房配电系统：(1)机房内安装一个配电柜，配电柜从大楼的配电室引入一路40KWF量的 电源。(2)为每个设备机柜提供两路16刷勺220如源，插座终端为16H三插，地 面明装。(3)为每台空调提供一路32刷勺220如源，插座为32插底边距防静电 活动地板面0.3m暗装。(4)为新风机提供一路16刷勺220如源， 插座终端

17、为16H三插， 天花上明 装。(5) 16A插座电缆采用ZR-BVV 4mm前芯电缆，34艮穿SC2酗管。32雨 座采用ZR-BVV 4mnffl芯电缆。34艮穿SC25R管。(6)机房配电线路采用防静电地板下走线线槽布线方式。强弱电线槽分开，主十用300*100的镀锌钢制线槽，分支用200*100的的镀锌钢制线槽。2.9.4机房防$接地系统：(1)电源防雷采用在配电柜处安装电源防富器。安装B+俄电源防富器(40KVA(2)接地采用联合接地方式，保证接地电阻要求小于1欧姆。(3)等电位联结网格为2m*2伽网格。紫铜带规格为4mm*40mm(4)机房内设备金届外壳，机柜通过ZR-BVR 16mnffi接地线缆与接地铜 网连接。(5)机房内金届线槽、 彩钢板、 防静电活动地板金届支架， 通过ZR-BVR 6mm2接地线缆与接地铜网连接。2.9.5空调与通风系统：(1)机房安装3台3匹的柜式冷暖空调，作为机房的制冷。(2)机房安装1台800立方米/小时的新风机，新风机吊顶安装在天花上。(3)机房在天花上安装300*2
