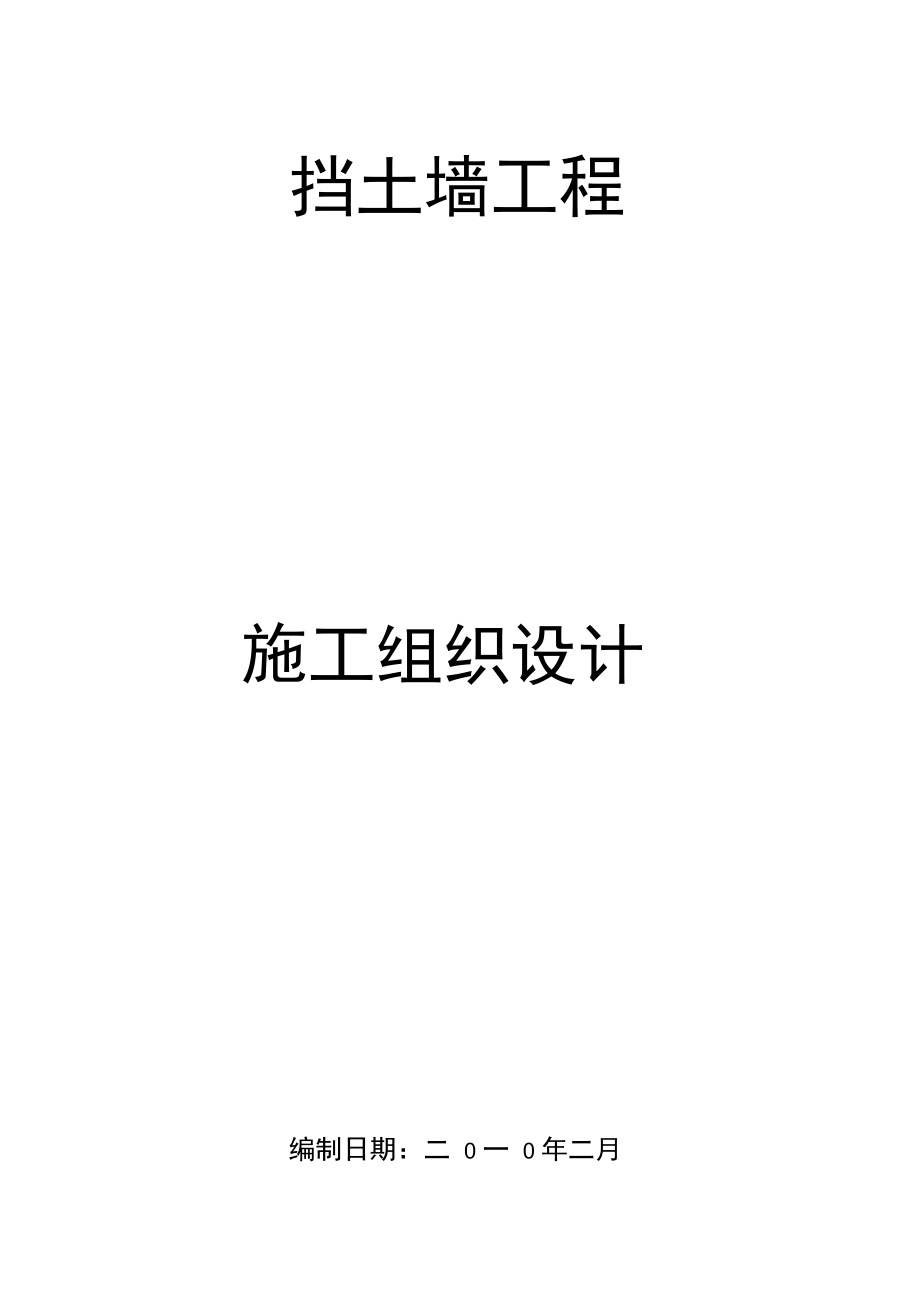

挡土墙施工组织设计

1、挡土墙工程施工组织设计编制日期：二 0 一 0 年二月目录一、编制说明二、编制依据及原则2. 1编制依据2. 2编制原则三、工程管理目标四、工程概况4. 1 工程地理位置4. 2 施工场地周围环境4. 3 工程范围及规模4. 4 工程主要特点五、设备、人员动员周期及材料组织供应5. 1 人员、设备动员周期5. 2 技术准备5. 3 材料组织供应六、施工准备及临时设施6. 1 临时房屋设施6. 2水、电设施七、施工组织机构的建立7. 1组织机构设置7. 2施工组织管理机构的运作八、施工计戈U8.1 工期进度计划8.2 施工设备计划8.3 各施工队伍人员构成8.4 材料供应计划及措施九、施工方法9

2、. 1挡土墙构造9. 2填土施工要求9. 3衡重式挡土墙施工9. 4重力式挡土墙施工十、工程质量保证措施10. 1技术保证措施10. 2质量管理措施10. 3施工组织措施十一、安全保证措施： 11. 1安全施工主要措施11. 2 安全保证体系十二、文明施工，加强环保12. 1文明施工12. 2施工现场环境保护12. 3绿化工作措施十三、施工进度保证措施：13. 1 一般保证措施13. 2组织保证措施13. 3技术保证措施.经济保证措施.合同保证措施十四、雨季施工技术措施十五、采用新工艺新技术成本节约措施十六、施工现场平面布置16. 1施工总平面布置施工组织设计一、编制说明在编制本标的工程施工组

3、织设计的过程中， 我们仔细阅读了在认真阅 读和充分理解设计意图的基础上， 结合我公司的施工经验， 根据施工 场地状况，以信守合同、确保质量工期、安全文明生产、持续注重环 保、合理控制工程造价为指导思想， 经过细心研究形成了本施工组织 设计主要内容，其中阐述了本工程实施时的施工设备、 施工计划安排、 施工技术方案、 施工组织实施方法及顺序， 确保工程质量和工期的主 要措施，以及安全、文明、环境保护措施。在编制过程中，择优选择 施工方案，做到科学合理、经济方便，为工程施工统筹安排提供技术 支持。二、编制依据及原则2 1 编制依据1、设计图纸及有关参考资料。2、我公司的施工现场考察及标前有关会议精神

4、 3、部颁建筑地基基础设计规范 、建筑地基处理技术规范 、混凝土结构设计规范 、建筑桩基技术规范 、建筑边坡工程技术 规范、公路路基设计规范及现行国家和贵州相关标准及规范。 22 编制原则1、根据工程特点、自然条件及工期要求，在确保工程质量与 施工安全的前提下，采用科学合理的施工作业方法，筹划人力安排， 调配所需的机械设备，以满足施工生产的需要，确保人力、物力充分 发挥作用，使绩效最大化。2、详细辨别各分项工程之间的施工顺序和相互制约关系， 认真 研究，统筹安排，理清控制因素与被控制因素，形成连贯合理的施工 工艺流程。3、对施工的重点工序和难点工序进行科学分析、 采用成熟的施 工技术和经验，做

5、到切实可行、合理经济。4、根据各级政府部门质量、安全、文明施工、环境保护要求， 建立各项保证体系前制定完善的保证措施， 确保施工生产各项管理目 标的顺利实现。5、充分利用我公司人力资源、机具设备、可动员资源以及工程 区域内可利用的社会资源。三、工程管理目标 工期目标： 90 天 质量目标：工程一次验收合格率 100%，合同履约率达 100%。 安全目标： 执行国家颁布的各种施工安全规程， 杜绝伤亡、重大交通、 火灾、机损等事故。环境目标：保护环境，文明施工。根据国家有关政策，保护好沿线自 然生态环境，灭尘降噪，减少污染。挂牌上岗、文明施工。四、工程概况41 工程地理位置本次设计的四号路，位于贵

6、州省赫章 县城区内，为城市皿级主干道。四号路呈南北走向连接食品工区与物流区， 全长米。作为目前金沙县 进城道路与规划食品工业区之间最主要的连接道路， 其修建缩短了食 品工业区与物流区及外界相联系的距离， 还加强了城市各个片区间的 交通联系，而且还极大地推动了食品工业区及附近的高新技术区的经 济开发， 促进了城市化建设， 为金沙县食品工业和高新产业的建设以 及生产提供充分的交通条件。42 施工场地周围环境工程地点邻近墓地， 周围东南方树木较多， 西北方环城路及邻近 有少量住户。东南方树木多，但地理位置较高山体滑坡较为严重，当 土墙的目的就是挡住山体再次滑坡， 山体下方为在建移民搬迁房， 挡 墙有

7、力的及维护居民的人生安全作保障。43 工程范围及规模本项目装置区域范围内的挡土墙施工将结合地形， 根据地质报告 及埋深构造， 采用重力式挡土墙， 确定挡土墙的基槽开挖的深度和放 坡，并最大限度减少土石方工程量。 施工单位按照挡土墙的范围进行 施工和回填，经估算，本工程挡土墙分 1 段，重力式挡墙约 65 米， 平均高度约 5 米。44 程主要特点1、本工程土石方量大，施工作业面长，工期短，且各段分段施 工采用不同类型的挡土墙施工。2、施工时要充分考虑在施工过程中对施工现场保护，做好安全 防范措施。3、本工程挡土墙分为衡重式挡土墙和重力式挡土墙。4、施工时需组织好基槽开挖、堆放、运输、工程测量等

8、作业， 做到安全文明施工。5、在挡土墙施工过程中要与场平施工单位密切配合，确保挡土 墙后填料对称、均匀回填和场平回填质量。五、设备、人员动员周期及材料组织供应 5 1 人员、设备动员周期1、我司有成套的施工设备，有丰富的工程施工经验，拥有各类 工程技术人员、施工管理人员和熟练的机械操作手和熟练的劳工队伍。在签署合同协议后在业主规定的进场时间内 ，组织人员、施工 机械及设备进场并展开作业。 进场后主要工作是清理现场、 接通施工 点的水电、通讯，安装机械、搭建临时房屋、水池、作好混凝土、砂 浆施工配合比等。2、各种专用设备、 材料进场采用汽车运输的方式进行， 并安装、 调试完毕，能及时投入生产使用

9、。3、在施工设备进场的同时，组织所有进入该项目的工程技术人 员和工程管理人员分批进入施工现场，开始项目经理部的筹建工作。4、人员安排表序号人 员人数备注1管理人员42技术人员63施工人员505. 2技术准备人员进场后立即开展技术准备工作，技术准备工作分为内业准备 工作和外业准备工作。1、内业准备1）、审核、分析设计图纸，提供实施性施工图纸。2）、临时工程的设计与施工，包括料场建设、临时用房修建、 临时施工便道的修建等。3）、编写实施性施工组织设计，对施工具体人员安排、机械设 备配备、场地布置、施工工序、施工进度都做具体周密的说明。4）、编制质量计划，落实质量管理体系、提出质量管理标准、 明确保

10、障措施。5）、编制施工工艺标准及保证措施，一切要以技术规范、设计 图纸为准则。6）、制定技术管理办法和实施细则，尽量作到细而准。7）、进行岗前培训，着重培训员工的岗位职业技能、工程质量 意识、安全生产意识。2、外业准备1 ）、租赁项目部办公和生活用房。2 ）、平整临时场地，清理施工现场。3）、测量控制体系的建立。4）、各类实验仪器的配备。5）、各类施工设备的安装和调试。53 材料组织供应1、水泥：拟采用水泥厂生产的合格水泥进行施工，用汽车运 至施工现场。2、碎石、砂：拟从沿线各料场购买，用汽车运至施工现场。 其余小型材料就近组织购买，运抵施工现场。六、施工准备及临时设施61 临时房屋设施项目经

11、理部准备在现场附近建设临时住房。 以方便与业主、监理、 当地政府等联系。62 水、电设施1、施工用水、用电沿线水源丰富，在工地修建蓄水池，通过潜水泵、输水管送至施 工点的方法解决。2、生产、生活用电生产用电采用产工园区内的高压电源。 生活用电可取自当地居民 用电网。生活用水则取自当地饮用水点。在施工区，生活用电可下接 高压线或自备发电机组供给， 生活用水则取自当地饮用水点或自备井 供应。3、混凝土拌和场在现场附近临时平整场地做混凝土搅拌场。4、交通、通讯 项目经理部安装电话、传真机，以便于和业主、监理及当地政府 保持联系。每个施工队用手机于与经理部保持联系，协调工作，保持 项目部与施工队统一指

12、挥、协调。充分利用电脑、电子信箱，与外界 进行信息交换与沟通，获取对本项目有用的信息。项目部配备行政车、材料采购车、生活用车各一台，解决各施工 队的交通、材料及平时生活问题。七、施工组织机构的建立7 1 组织机构设置1、我公司高度重视本工程，本工程将列为我公司的重点工程， 为优质按期完成本工程施工任务， 在全公司范围内抽调管理 水平高、 具有丰富施工经验的人员组成施工项目经理部。 项目经理部 下设六个职能部门， 配备足够数量且具有施工管理和施工经验的技术 及各专业骨干，负责工程建设全过程的管理、组织、协调，以确保各 项工程管理目标的实现，按对项目法人的要求控制工程进度、质量、 安全和文明施工等

13、。2、项目经理部设项目经理一人，总工程师一人，调度指挥一人， 副经理一人，项目部内设施工技术科、安全质量科、计划财务科、物 资设备科、测试中心、综合办公室六个职能部门。72 施工组织管理机构的运作1、主要管理人员配备1）、项目经理部的项目经理由本公司具有丰富施工经验、承担过 类似工程建设的工程师担任， 负责施工生产过程的组织、 指挥及协调 工作。项目经理部的副经理和总工程师按各自分管责任， 指派有丰富 经验的人员担任。2）、专业技术负责人，按照相关专业，配备多人配合项目总工程 师做好施工技术管理工作。2、管理职能部门及工作1）、项目经理部的管理机构为施工技术科、安全质量科、计划财 务科、物资设

14、备科、测试中心、综合办公室六个职能部门。每个部门 按责任制执行，有条不紊开展工作。2）、项目经理部的施工技术科、安全质量科等部门派专人指导现 场的相关工作，并与业主、监理、设计院及有关单位、部门保持有效 联系，及时解决施工中出现的各种问题。八 、施工计划8.1 工期进度计划1、本工程施工总工期为 60 天日历天。2、开工日期以甲方下达的开工令为准， 在规定的施工日历天之内， 全部工程应完成，并通过验收。3、施工工期进度计划： 根据业主的要求，我公司将该工程的工期定为 60 天：1）、施工准备期：在接到业主的中标通知书后一周内，我公司将 组织人员进入施工现场开始施工前期工作，作施工前的各项准备工

15、 作。预计在 5 天内完成。2）、施工期：在准备工作完成后，将展开全面施工作业，采用流 水作业分队分段施工，将按照事前制定的计划有条不紊的进行各项工 作，预计在45天内完成。3）、施工收尾及交验期：主体工程完工后，在最后 8天内应 加紧其余零星工程的施工和工程的全面清理工作， 以达到业主要 求的工程交工条件。4、我公司就上述工期节点要求，结合施工现场实际情况，对本工 程施工计划进行了科学合理的安排， 根据我公司以往施工经验，我们 完全有能力在甲方指定的工期内顺利完成本工程。8.2 施工设备计划1为满足施工生产，落实施工机械配置计划，以单位主要领导挂帅，快速抽调足够数量性能良好的机械设备运抵施工

16、现场。对于个别类型的机械，数量不足的，将采取新购或租赁的办法补齐。2、主要机械设备配制序号机械名称规格单位数量1内燃空压机3台62混凝土振动棒ZN35台43混凝土搅拌机J500台24抽水机巾 100mm台25挖掘机三一台16全站仪NTS-202台17经纬仪M310378台18水准仪M214516台1各施工队伍人员构成1、项目经理部在选择施工队伍时，注重进场队伍的施工信誉、人 员的技术素质、 配套情况及近阶段的实际表现， 施工能力和施工质量 能否满足需要。2、对进场的队伍实施动态管理，不允许擅自扩充和随意抽调，以 确保施工队伍的素质和人员相对稳定。3、未经有关质量、 安全方面培训的操作工人不许上

17、岗。 凡进场的 队伍必须配备一定数量的专职协调质量、安全的管理人员。8.4 材料供应计划及措施1、本工程材料供应由项目经理部统一负责。材料供应将采取统 一采购、 统一调运的原则进行， 所有材料的供应均应符合业主提出的 要求，并得到监理工程师的同意。2、所有用于本工程的材料、货物和各种类型的物品，无论是天 然状态的、 经过加工的或者是制造出来的均应该是新的， 并符合合同 要求的类型和质量。3、作为用于正式工程中的材料和制成品的样品 （ 包括材料样品和 工地现场制成品的样品 ） ，经监理工程师批准后，由施工单位妥善保 存至监理工程师准许其自行处置时为止。4、当技术规范或有关的参照标准要求有材料生产

18、商和供应商的 测试证明书时， 施工单位将提供每份证明书的原件或复印件。 证明书 对被证明的材料采用系列编号或参考编号， 使人一目了然。 证明书中 包括有关参考标准和技术规定条款所要求的内容。5、施工单位将对全部材料的取样和测试，施工工艺，设备和量测装置进行日常检查， 以控制其质量并保证它们与技术规定和批准的 试样相一致。6、施工单位做材料与试样的试验，委托由监理工程师批准的、 具有相应资质的试验单位来承担。7、材料质量是工程质量的生命，为此必须严格控制材料进货渠 道，把好材料质量关，做好质量自检工作。九、施工方法91 挡土墙构造1、挡土墙一般间隔1015m应设置一道变形缝（或伸缩缝）。当 墙身

19、高度不一、 墙后荷载变化较大或地基条件较差时， 应采用较小的 变形缝间隔。变形缝宽度 20mm缝内沿墙的内、外、顶三边填塞沥 青麻筋或涂沥青木板，塞入深度不宜小于 200mm。2、在地基岩性变化处、墙高突变处和其他建（构）筑物连接处 应设沉降缝。9 2 填土施工方法1、清除表土中的草根、杂物，将零乱的土堆、陡坎洼地推平碾 实。2、填土与碾压必须同时进行， 每次填土虚铺厚度不应超过 0.35m， 用 10 吨左右的压路机碾压 68遍，每遍之间应有 10%的重叠宽度。3、挡土墙后 2 米范围内不得使用大型机械填筑。4、填土的压实系数不小于。5、填方土料及其它要求应按建筑地基基础工程施工质量验收 规

20、范（ GB50202 2002）有关规定执行93 衡重式挡土墙施工浇注混凝土前， 应对支架、 模板、预埋件进行检查， 并做好记录， 符合设计要求后方可浇注。模板内的杂物、积水污垢应清理干净。模 板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇注混凝土前， 应检查混凝土的均匀性和坍落度。自高处向模板内倾卸混凝土时 为防止混凝土离析，应符合下列规定：1、从高处直接倾卸时，其自由倾落高度不宜超过 2m以不发生 离析为度。2、当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施 下落；倾落高度超过10m时，应设置减速装置（在串筒的不同高度设 多向挡板）。3、 在串筒出料筒下面，混凝土堆积高度不宜超过

21、1m.4、浇注混凝土使用插入式振动器时，移动间距不应超过振动器作用半径的倍；与侧模应保持50-100mm的距离；插入下层混凝土50-100mm每一处振动完毕后应边振动边徐徐提出振动棒；应避免振 动棒碰撞模板、钢筋及其他预埋件。对每一振动部位，必须振动到该 部位混凝土密实为止。 密实的标志是混凝土停止下沉， 不再冒出气泡， 表面呈现平坦、泛浆。5、混凝土的浇注应连续进行，如因故必须间断时，其间断时间 应小于前层混凝土的初凝时间或能重塑的时间。 混凝土的运输、 浇注 及间歇的全部时间不得超过表的规定，当需要超过时应预留施工缝。6、施工缝的位置应在混凝土浇注之前确定，宜留置在结构受剪 力和弯矩较小且

22、便于施工的部位，并应按下列要求进行处理：1 ）、应凿除处理层混凝土表面的水泥砂浆和松软层， 但凿除时， 处理层混凝土须达到下列强度： 洗凿毛时，须达到； 用人工凿除时，须达到； 用风动机凿毛时，须达到lOMpa2 ）、经凿毛处理的混凝土面，应用水冲洗干净，在浇注层次混凝土前， 对垂直施工缝宜刷一层水泥净浆， 对水平缝宜铺一层厚度为10-20mm的1: 2的水泥砂浆。3 ）、施工缝为斜面时应浇注成或凿成台阶状。4 ）、施工缝处理后，须待处理层混凝土达到一定强度后才能继 续浇注混凝土。需要达到的强度，一般最低为，当结构物为钢筋混凝 土时，不得低于 .7、在浇注过程中或浇注完成时，如混凝土表面泌水较

23、多，须在 不扰动已浇注混凝土的条件下， 采取措施将水排除。 继续浇注混凝土 时，应查明原因，采取措施减少泌水。8结构混凝土浇注完成后，对混凝土裸露面应及时进行休整、抹平，待定浆后再抹第二遍并压光或拉毛。当裸露面面积较大或气候 不良时，应加盖防护，但在开始养生前，覆盖物不得接触混凝土面。9、浇注混凝土期间，应设专人检查支架、模板、钢筋和预埋件 等稳固情况，当发现有松动、变形、移位时，应及时处理。10、掺加片石技术要求：1 ）、片石掺加前应清除表面的杂物、泥土等。2 ）、片石掺入量一般不超过总圬工体积的 25%施工控制在小于20%掺入时不可乱投乱放，石块应分布均匀，净距不小于100mm距结构侧面和

24、顶面的净距不小于 150mm石块不得接触预埋件，不可 直接接触基底、模板。3）、施工完毕及时覆盖养生15天。11、衡重式挡土墙施工工艺流程：衡重式挡土墙工程施工顺序详。图 4-1 衡重式挡土墙工程施工顺序图94 重力式挡土墙施工浇注混凝土前， 应对支架、 模板、预埋件进行检查， 并做好记录， 符合设计要求后方可浇注。模板内的杂物、积水污垢应清理干净。模 板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇注混凝土前， 应检查混凝土的均匀性和坍落度。自高处向模板内倾卸混凝土时 为防止混凝土离析，应符合下列规定：1、从高处直接倾卸时，其自由倾落高度不宜超过 2m以不发生 离析为度。2、当倾落高度超过2

25、m时，应通过串筒、溜管或振动溜管等设施 下落；倾落高度超过10m时，应设置减速装置（在串筒的不同高度设 多向挡板）。3、在串筒出料筒下面，混凝土堆积高度不宜超过 1m.4、浇注混凝土使用插入式振动器时，移动间距不应超过振动器作用半径的倍；与侧模应保持50-100mm的距离；插入下层混凝土50-100mm每一处振动完毕后应边振动边徐徐提出振动棒；应避免振 动棒碰撞模板、钢筋及其他预埋件。对每一振动部位，必须振动到该 部位混凝土密实为止。 密实的标志是混凝土停止下沉， 不再冒出气泡， 表面呈现平坦、泛浆。 5、混凝土的浇注应连续进行，如因故必须间 断时，其间断时间应小于前层混凝土的初凝时间或能重塑

26、的时间。 混 凝土的运输、 浇注及间歇的全部时间不得超过表的规定， 当需要超过 时应预留施工缝。6、施工缝的位置应在混凝土浇注之前确定，宜留置在结构受剪 力和弯矩较小且便于施工的部位，并应按下列要求进行处理：1 ）、应凿除处理层混凝土表面的水泥砂浆和松软层， 但凿除时， 处理层混凝土须达到下列强度： 洗凿毛时，须达到； 用人工凿除时，须达到； 用风动机凿毛时，须达到10Mpa2 ）、经凿毛处理的混凝土面，应用水冲洗干净，在浇注层次混 凝土前， 对垂直施工缝宜刷一层水泥净浆， 对水平缝宜铺一层厚度为 10-20mm的1: 2的水泥砂浆。3 ）、施工缝为斜面时应浇注成或凿成台阶状4 ）、施工缝处理

27、后，须待处理层混凝土达到一定强度后才能继 续浇注混凝土。需要达到的强度，一般最低为，当结构物为钢筋混凝 土时，不得低于 .7、在浇注过程中或浇注完成时，如混凝土表面泌水较多，须在 不扰动已浇注混凝土的条件下， 采取措施将水排除。 继续浇注混凝土 时，应查明原因，采取措施减少泌水。8、结构混凝土浇注完成后，对混凝土裸露面应及时进行休整、 抹平，待定浆后再抹第二遍并压光或拉毛。 当裸露面面积较大或气候 不良时，应加盖防护，但在开始养生前，覆盖物不得接触混凝土面。9、浇注混凝土期间，应设专人检查支架、模板、钢筋和预埋件 等稳固情况，当发现有松动、变形、移位时，应及时处理。10、掺加片石技术要求：1

28、）、片石掺加前应清除表面的杂物、泥土等。2 ）、片石掺入量一般不超过总圬工体积的 25%，施工控制在小 于20%冒石采用M1Q水泥砂浆浆砌青条石，掺入时不可乱投乱放， 石块应分布均匀，净距不小于100mm距结构侧面和顶面的净距不小 于150mm石块不得接触预埋件，不可直接接触基底、模板。3）、施工完毕及时覆盖养生 15天。11 、重力式挡土墙施工工艺流程：重力式挡土墙工程施工顺序详图4-1衡重式挡土墙工程施工顺序图十、工程质量保证措施10.1技术保证措施1、力式挡墙下设C25凝土垫层，衡重式挡墙下设 C25凝土，基 础及垫层。2、挡土墙基底纵向坡度不宜大于5%当大于5%寸，应在纵向将 基础做成

29、台阶式。台阶高度不宜大于 0.5m。3、基槽开挖后，严禁地表清润地基土，同时应做好钎探工作。4、开槽后必须会同有关部门共同验槽，满足设计要求后方可进行下一步施工。5、凝土耐久性的基本要求:环境类别最大水灰比最小水泥用量最低混凝土强度等级最大氯粒子含量最大碱含量二b类275kg/m3C30%3.0kg/m36、凝土的浇注环境温度宜控制在 20C左右，应避开高温或低温作业7、凝土应振捣密实，不得漏振，少振。保证构件表面光滑平整， 无蜂窝、麻面、裂缝等。8、凝土浇注完毕后，应在 12 小时内加覆盖和浇水，浇水养护不 得少于 14 昼夜。9、均气温低于5 C时，不得浇水，应采取保温措施，在炎热气 候下

30、应采取降温措施。10、坼模后，混凝土表面应加覆盖，防止阳光暴晒和寒潮袭击。 11衡重挡土墙施工过程中要采取有效措施防止混凝土裂缝产生。17、墙后填料应对称均匀进行施工， 施工时应控制填料对挡土墙 的不利影响。填料施工，应在砌体或混凝土强度达到设计强度的 90% 时方可回填墙背填料。18、挡土墙上预埋100 （内径）泄水刚性套管向坑外倾斜 5% 上下左右间距2M并因交错设置。19、施工现场使用水泥堆放整齐， 袋装水泥堆放高度一般不超过10 包，堆宽以 510袋为限，临时露天堆放应用用防雨蓬布遮盖。20、水泥贮存时间一般不超过 3 个月，对水泥质量有怀 疑和没把握时，使用前复查试验，并按试验结果使

31、用。21、现场所用砂、水泥分开堆放整齐，不准混杂，砂保 持清洁，严禁混入泥土。22、木板泄水孔钻孔采用电钻，钻孔位置与木板连接缝要错开。23、一般测量定位仪器选用经纬仪， 穿越大型冲沟陡坡上构筑物定位测量选用全站仪，经纬仪、全站仪须经重新校验合格方可使用, 开工前先进行仪器报验，要有校验合格证。24 、构筑物测量定位工程坐标及标高引自管线蓝图设计桩点坐标点。25、放线时采用经纬仪测构筑物各角点的位置，并埋设控制桩作为施工位置依据及以后桩位传递的依据，并现场画出草图以作记录。10. 2、质量管理措施我司根据GB/T19000-2000建立了 09001:2000质量管理体系，在所有承建项目均严格

32、执行相关的质量管理规定， 在施工项目上设置 监督质量管理体系运行的审核员、 内审员，确保质量管理体系的有效 运行。项目经理根据总公司的质量管理体系内容，在开工前，制定本工程的质量目标、质量保证体系、质量保证措施等内容，并严格执行。1、质量目标本工程施工满足设计及相关技术规范要求，工程质量一次验收合 格率100%优良率90%以上，争创精品工程。2、质量管理保证体系（框图）工作内容经理部技术负责人质检组施工技术组计划预算组分队供应组测量组施接收技术资料工 准 备 阶 段图纸审查草拟施工方案编制施工规划编制施工组织设计现场测量控制网点八、施工图纸设计交底施工图纸自审、会审施工方案技术交底编制创优工程

33、规划施 工 阶 段建立工序管理点开展QC活动组织技术攻关组织均衡施工工序交接管理班组自检专检联检材料检验施工技术问题处理计量管理质量信息管理质量珍断竣工 验 收工程资料整理创优工程检验工程质量评定组织工程交工技术总结服务用户回访图例决策主办协同协办参加督促执行审批会审诊断3、质量检验体系（框图）质量检验体系框图质量检验负责人质检资料档案结构安装质检啻碇施工质检土石方施工质施工队质检员* 原材料专检员4、技术管理体系（见框图）5、质量检查程序工序班组自检-现场质检员检查-内部监理工程师检查-现场监理工程师检查-下道工序6、技术管理体系框图工程监理1总工程师L7、管理措施1）、全面开展质量管理2）

34、、积极开展劳动竞赛3）、严格执行监理工程师指令4）、严把材料关&技术措施1）、建立每个分项工程，每道工序，每个施工环节的质量标准和 技术标准，并在施工中严格执行。加强职工队伍培训，提高职工安全 质量和技术素质。2）、严格履行技术复核和质量管理检查制， 对测量放样应进行复 核，测量资料及其它施工技术资料由专人保管、收集、整理，和施工 同步。3）、组织强有力的施工队伍及具有经验的工程技术人员及训练有 素的技术人员参加施工。4）、开工前认真审阅图纸及各种技术文件， 及时编制施工组织设 计与质量计划，进行分项、分部工程划分，分解创优指标，提出创优 计划的实施期限。5）、编制各分项、分部工程施工实施细则

35、，规范施工工期、方法、 质量标准，检测手段并严格实施6）、严格履行技术复核和质量管理检查制，对测量进行复核，符 合制度方能放线。 测量资料及其他施工技术资料必须有专人保管、 收 集、整理，且和施工同步。7）、认真进行工程技术、质量及施工安全技术交底，施工顺序进 度安排均要作交底，并作好书面记录备查。8）、严格按照有关的施工规范及设计图纸施工， 工程质量评定及 隐蔽工程验收， 必须经监理工程师评定签认后， 方可进行下步工序施 工。9）、施工中，如对结构和其它原因需进行设计修改，必须在办理 工程联系单、设计修改通知单后方可施工。10）、在保证建设监理工程师充分履行职责和行使权力的前提下， 建立项目

36、经理部内部监理工程师制， 各班组设质量检查员， 实行质量 否决制度。 与工程监理密切配合搞好质量管理工作， 做好事前质量控 制，施工过程质量控制，竣工验收等工作。103 施工组织措施1、以合同文件要求和设计图纸为依据，以技术规范为标准，制 定项目创优规划， 确定各分项目的质量管理目标和各工序的质量管理 标准，以工序质量标准的实现来保证分项目质量目标的实现， 以分项 质量目标的实现来保证工程项目质量创优目标的实现。2 、实行项目经理质量负责制和技术质量双向承包责任制，逐层 签定技术质量责任状，以激发全体参与项目施工人员的创优积极性，促进工程质量的提高3 、加强教育，贯彻制度，科学管理，促进创优。

37、在整个工程施 工中力求做到“五不施工” （施工图未复核、测量未复核、材料未实 验或无合格证、技术未交底、隐蔽工程未签证不施工） ；“三不交接” （无自检记录、 无施工记录、 无专职质检人员签字不交接） ；“三教育” （工前培训、工中指导、工后讲评） 。4 、加强现场质量控制和质量检查。按照合同文件和技术规范的 规定，设立工地试验站和质量监测站， 配备满足检测需要的各种测试 仪器设备， 对工程所用的各种材料、 设备和施工的各工序进行有效的 检测控制。5 、施工中采用先进的施工工艺和精良的施工设备，不断优化施 工组织设计方案，推广应用“四新”成果，突破创优难点，采用先进 的技术和科学的管理相结合。

38、大力组织“两化”施工，使工程质量一 次成优。6 、虚心听取和接受工程师及其代表的指导和监督，坚决执行工 程师及其代表的指示， 及时落实工程师及代表的改进意见。 提供满足 工程师及其代表在现场检测需要的人员和仪器设备， 搞好与工程师及 其代表的配合工作，同心协力创优。7 、作好各种试验、检测记录，为施工提供准确可靠的各种数据， 收集整理工程质量和施工技术资料，及时编制竣工文件。8、建立施工与建设、监理、设计各方组成的质量监控网络，使整个工程在施工过程中始终处于受控状态9、工程预验收前，承包商组织有关人员按设计施工图和施工标 准的要求对其施工工程进行全面的检查，如有不符立即进行整改。10 、当全部

39、工程完工并符合合同规定时， 承包商应向业主或 监理申请交工验收。11 、承包商对业主或监理组织的预验收提出的问题， 应在业 主或监理规定的期限内整改完，再次提出交工申请。12 、交工资料由业主或监理组织验收， 验收后办理交工资料 交接手续。十一、安全保证措施111 安全施工主要措施1 、成立环境保护领导机构：项目部成立环境保护委员会，指定 一名副经理负责环境保护工作的组织领导、 规章制度的制订和检查落 实。各工程队成立环境保护领导小组，队主管领导任小组组长，各施 工工长及后勤保障部门负责人为成员， 负责日常性的环境保护工作的 检查和落实。2 、积极与所在地联成环境保护网络，认真听取地方环保部门

40、的 意见，虚心接受其监督和落实。3、根据本工程项目的作业特点，制订如下保护措施：1）、在砌筑操作之前必须检查操作环境是否符合安全要求， 道路 是否畅通，机具是否完好、牢固，安全设施和防护用品是否齐全，经检查符合要求后才可施工2）、砌筑基础时，应经常检查和注意基坑边坡的土体变化情况，有无开裂、位移现象。堆放石材料应离槽（坑）边 1m以上。3）、砌筑高度超过施工操作面 1.2m 以上时应搭设脚手架。脚手 架上堆放材料不得超过规定荷载值， 同一块脚手板上操作人员不得超 过两人。 不准用放不稳固的工具或物品在脚手板上垫高操作， 更不准 在未经计算和加固的情况下， 在脚手板上再随意叠搭一层脚手板。 应

41、按规定搭设安全网。4）、在脚手架施工时，堆放材料、施工机具等物品不得超过使用 荷载，否则，必须经过验算并采取有效的加固措施后，方可堆放和施 工。5）、不准站在墙顶面上划线、砖砌、刮缝、清理墙面和检查大脚 垂直度等工作；修石时应面向墙面砍，并要注意防止碎石跳出伤人， 垂直往上、往下人工投递石料时，要支搭站人用的宽度不小于 0.6m 的专用脚手架，并认真传递，以防伤人。6）、不准在墙顶上或脚手架上修凿石材，以免墙体受到振动，影 响墙体质量或石块掉下伤人。不准勉强在超过胸部的墙上砌筑片石， 以免不宜控制墙面垂直度、 碰撞石墙或上石时失手掉下造成事故。 不 用的石块不得由上往下投掷， 运石上下的坡道要

42、加固定牢， 并订设防 滑条、栏杆扶手等。4 、进出场便道，经常洒水养护，避免造成尘土飞扬，污染周围 环境。5 、施工设备停置有序，材料堆放井井有条，环境卫生专人打扫，施工营区、生活区干净整齐。6、施工管理人员及现场施工人员均挂牌上岗。7、质量员对现场所进行的与质量有关的活动进行观察、监督与 检查。检查现场的施工工作是否按已批准的程序进行。8、现场检查活动是随机的，无特殊原因，原则上每天都要进行， 对观察发现的不足或缺陷要作出记录， 并将不足或缺陷按重要性的不 同以书面或口头形式通知责任方。9、每周末，技术部要总结检查情况，进行讲评和通报，保证重 点项目和重要过程不漏检。10、项目工地每月召开一

43、次由各部门和项目经理参加的质量小结 会。技术部在会上向大家汇报当月质量体系运行情况， 及时找出存在 的问题，督促有问题的部门积极采取纠正措施，抓紧整改。11、现场发现的所有质量问题， 其改正行动都要按程序文件规定 的格式记录下来，且随着工程进展，逐步向下一阶段移交，作为竣工 状态证明质量达到要求的记录文件。12、项目工地对质量体系运行中出现与质量管理文件有冲突或无 法执行的情况时，要及时向公司报告，以求得问题的及时解决。13、施工现场平面布置符合有关安全卫生规定， 机具摆放整齐有 序，各种标志、标识正确醒目，达到文明施工标准。14、如出现危及或可能伤及人员的危险时， 所有相关的工作应停 止直至

44、危险状态得到消除。15、任何表现出不安全因素的设备和工具必须立即停止使用， 直 至处于安全状态或从施工区域移出或更换。16、若现场发生事故， 应立即采取应急措施并在第一时间向业主提交书面报告，按业主和监理的相关规定及本公司事故处理程序 进行事故的调查和处理。17、施工现场主要道路应符合标准要求，特殊地况设盖板、安全 护栏。18、施工现场根据消防要求配置消防设施和器具， 保持消防通道 畅通。19、晚上施工时，在获监理认可后，项目部提供具有足够照明强 度的设备，确保安全生产。20、控制箱电气开关、闸刀等须放置在防雨棚或防雨罩，设漏电 保护器以防漏电。21、作业现场应经常打扫并保持清洁， 垃圾应集中

45、堆放并及时清 理、运送至指定地点。22、熟悉与安全和健康有关的法律责任和义务， 熟悉项目部全面 的、综合的安全和健康程序的细节。23、对违反安全程序的有关人员将依据项目部相关规定， 采取适 当的惩罚性措施。 违反安全规定并危及生命和财产安全的人员将被从 施工队伍中清除出去。24、施工人员工作前应按规定穿戴好与作业相适应的防护用品， 检查作业场地、施工机具及设备的完好情况，记录每次检查的日期、 发现的问题、所采取的补救措施等。25、施工人员工作中应遵守岗位安全技术操作规程， 做到文明施 工。26、施工人员在工作前和工作中均不得食用酒精类饮料， 不应在 禁止烟火的场所吸烟。27、在施工区域应走指定

46、通道，不应跨越危险区，不应在行驶的 机动车上爬上跳下和攀登起重机吊钩和吊运中的物件。28、应注意各种安全标志， 不应随便拆除或占用各种照明、 信号、 防雷等安全防护装置、安全标志和检测仪表等。29、发生事故应及时抢救人员、财产， 保护现场并向有关人员报 告。执行交接班制度。30、施工现场电气作业，由专职电工按规范操作。并负责作业区 内各种带电设备及电线的漏电检查，发现问题立即整改。31、电气设备操作人员， 必须穿合格劳保服装， 戴标准绝缘手套， 使用前必须对电气设备进行漏电试验。32、雨雪或潮湿天气，一般不在露天使用电气设备，必要时采取 适当的安全用电措施。33、施工现场用电设施应在设备负荷线

47、的首端处设置漏电保护装 置。漏电保护器应装设在开关箱内。34、施工现场的配电室应通风良好， 并采取防止雨雪和动物入内 的措施。35、用电设备的金属外壳（安全电压除外）应作保护接地或保护 接零。潮湿或条件特别恶劣的施工现场的电气设备应采用保护接零。36、配电屏（盘）上的各种配电线路应有编号并标明用途。配电 线路维修时应悬挂“禁止合闸，有人操作”警告标志。停、送电必须 有专人负责。37、搬运石块时要注意配合，步调协调一致，互相用力均匀，保 证安全。38、石笼制作时注意安全， 支架时注意不要滑伤皮肤， 钩破衣服。39、修筑施工便道应保证足够的宽度和强度，确保运输安全。40、人工开挖基槽时注意不要滑伤

48、管子防腐层， 人工凿岩时要防止石块崩伤操作人员41、修筑围堰导流时围堰应有足够的强度，防止被水冲垮。42、搅拌机操作时应遵守操作规程，严禁非岗位人员违章操作43、进料便道、堆料场尽量利用施工作业带或已有的乡村砂石路 等，没有植被的砂石场和植被已被破坏的场地。44、施工时采取适当措施保证现场道路、 斜坡和其它对地面不会 形成障碍，造成水灾，破坏植被。45、作业带外被不慎砍伐的树木要立即补救， 只要安全性和可施 工性允许， 平整场地的工作人员应尽量不破坏场地表面， 不触及原有 的根系，植物可以从地面切断，为以后重新萌芽生长创造条件。46、开挖管沟时要把表层土和底层土分开堆放， 设置合适的沟渠 排水

49、和保持跨跃管沟的安全通道， 以一种不影响其他土地使用的方式 把管沟里过多的水抽到临近的地区。47、下层土和表层土回填应与管沟内两侧的土层匹配， 保存的表 土不可在下层土回填之前填到管沟里面。48、在回填堆放挖出的土壤时，不可把表层的草皮或表土除去。49、压实管沟中的回填土，压实程度要大体相当于施工前状态， 以尽量减少下沉。 在管沟与水道交叉处和中断的排水沟的两岸压实填 土时注意，必要时采取适当的措施，确保施工安全。50、在回填前需对大开挖的管沟用肉眼检查，如发现有动物，则 应把它们弄出来，对于较大的动物，可在够壁挖一个斜坡，以便让它 能够爬出来。51、取料场与任何水域保持最低限度的植被缓冲带。

50、52、取料场扩展过程中移走的表土层必须适当堆放， 采取措施防 止水土流失，把侵蚀局限在取料场范围内，不得擅自扩大作业面。53、除了指定的料场， 未经当地有关部门许可在施工中不能随意 从河床或岸边倾倒或挖取卵石、采砂及废弃物。54、毁坏、迁移或清理树木、 植被不得超过工程施工所需的范围， 不得乱砍乱伐。55 、施工时临时加宽加固的道路， 施工完毕应结合当地实际 情况，对影响环境的予以恢复原貌。56、对于违反环保规章造成环境破坏，应立即报告项目监理，按 照项目监理的指示负责清理、回收和（或）采取复原措施。地表径流 向聚集，冲沟上部设置环向节流排水沟，边坡处沿管沟砌筑截水墙。57、稳定性差的冲沟边坡

51、，软土地基采用浆砌条（块）石护坡。58 、在施工作业前， 通过对风险和危害分析以及当地常见 病、传染病和医院状况调查的基础上，针对有毒蛇出没的环境、使用 机械设备、发电机排水等危险因素，编制应急预案和应急程序，成立 应急小组，准备应急物资， 保证每位员工都熟悉应急预案和紧急情况 下的应急行动。59、如电源开关在附近、应迅速关闭电源，否则用绝缘物体挑开 电线或分离电器， 使患者脱离电源； 呼吸停止者， 立即进行人工呼吸； 心脏停跳者，进行胸外心脏按压；送医院急救处理。60、处理损伤的原则是首先抢救伤员的生命，对呼吸、心跳停止 的伤员，应就地立即进行复苏术。61、治疗窒息。如遇严重失血或胸部开放性

52、损伤， 应尽快止血或 封闭胸部伤口；62、治疗休克和骨折固定。运送四肢骨折伤员，必须用 夹板固定伤肢，脊椎骨折须卧硬板床；63、如动脉出血，要上止血带，每隔 1 小时放松一次，每次1 2分种，转运途中应保持呼吸道畅通；64、送医院，预防感染，纠正电解质代谢失调，注射破 伤风抗毒素。65、急性中毒者，立即终止接触毒物，毒物由呼吸道或皮肤侵入 时，要立即将病人撤离中毒现场，移到空气新鲜的地方，污染的衣服 必须立即脱去，清洗接触部位的皮肤；采取催吐、洗胃、导泻等方法 清除体内尚未被吸收的毒物；清除皮肤上的毒物，脱去污染衣服，用 大量温水清洗皮肤毛发；清除眼内毒物，用清水彻底清洗；清除伤口 毒物；使用

53、解毒剂并送医院。11 . 2安全保证体系安全保证体系框图1、建立安全生产责任制2、建立安全保证体系，健全各级各部门生产责任制，责任落实 到人；3、各项施工任务都有明确的安全指标和包括奖惩办法在内的保 证措施，签订各级安全生产责任制。4、加强安全意识和技术教育1）、刚进施工现场施工人员必须进行安全技术教育；2）、工人变工种，必须进行新工种的安全技术教育；3）、工人掌握本工种操作技能，熟悉本工种安全技术操作规程；4）、认真建立“职工劳动保护记录卡” ，及时做好记录。5、安全保证的指导思想本工程施工现场和工程规模较大， 施工人员多， 专业交叉施工频 繁，不安全因素多。 为切实保证施工过程安全无事故，

54、 将“安全第一， 预防为主”指导思想落到实处，为实现这一指导思想，安全生产将在 组织保证管理制度及防止伤害事故、 培训和教育等方面采取切实可行 的相应措施。6、建立以项目经理部及安全监察部门为主的安全领导组织，强 调”管生产必须管安全”的生产原则，推行全员安全生产责任制7、本项目设专职安全监察部门，配合工班长进行施工过程中的 安全管理工作。8、施工工班设兼职安全员，配合工班长进行施工过程中的安全 管理工作9、管理制度措施建立健全各项安全生产管理制度， 在进行施工技术交底时， 同时 进行安全交底。 特种作业人员必须经过有关部门培训， 考试合格后持 证上岗、建立定期安全检查制度，建立相应的考核措施，施工管理人 员及各工种操作人员要佩戴不同的岗位标识； 严禁违章指挥、 违章作 业、野蛮施工。10、施工过程安全措施 施工过程中对
