九年级物理电与磁专项检测试题(含答案)

1、九年级物理电与磁专项检测试题（含答案）一、选择题1.如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A.当开关S接a点时，仪表指针向右偏转B.当开关S接a点接滑片P向下移动时，仪表示数变小C.保持滑片P的位置不变，开关 S由a点换到b点，仪表示数变大D.若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B错误；C、保持滑片P的位置

2、不变，开关 S由a点换到b点，线圈匝数增加，磁性增强，排斥力 增大，指针偏转变大，仪表示数变大，故 C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D错误.故选C.【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关.2.下图中是探究电磁铁磁性强弱与电流大小关系的是（）【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电

3、流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意.故选D.【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机 就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制 成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯

4、有关.3.如图所示的四个装置，关于它们的说法正确的是（）A.图a可用来演示电流的磁效应ii B图b可用来演示电磁感应现象C.图c可用来演示磁场对电流的作用D.图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】C【解析】 【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线 在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性

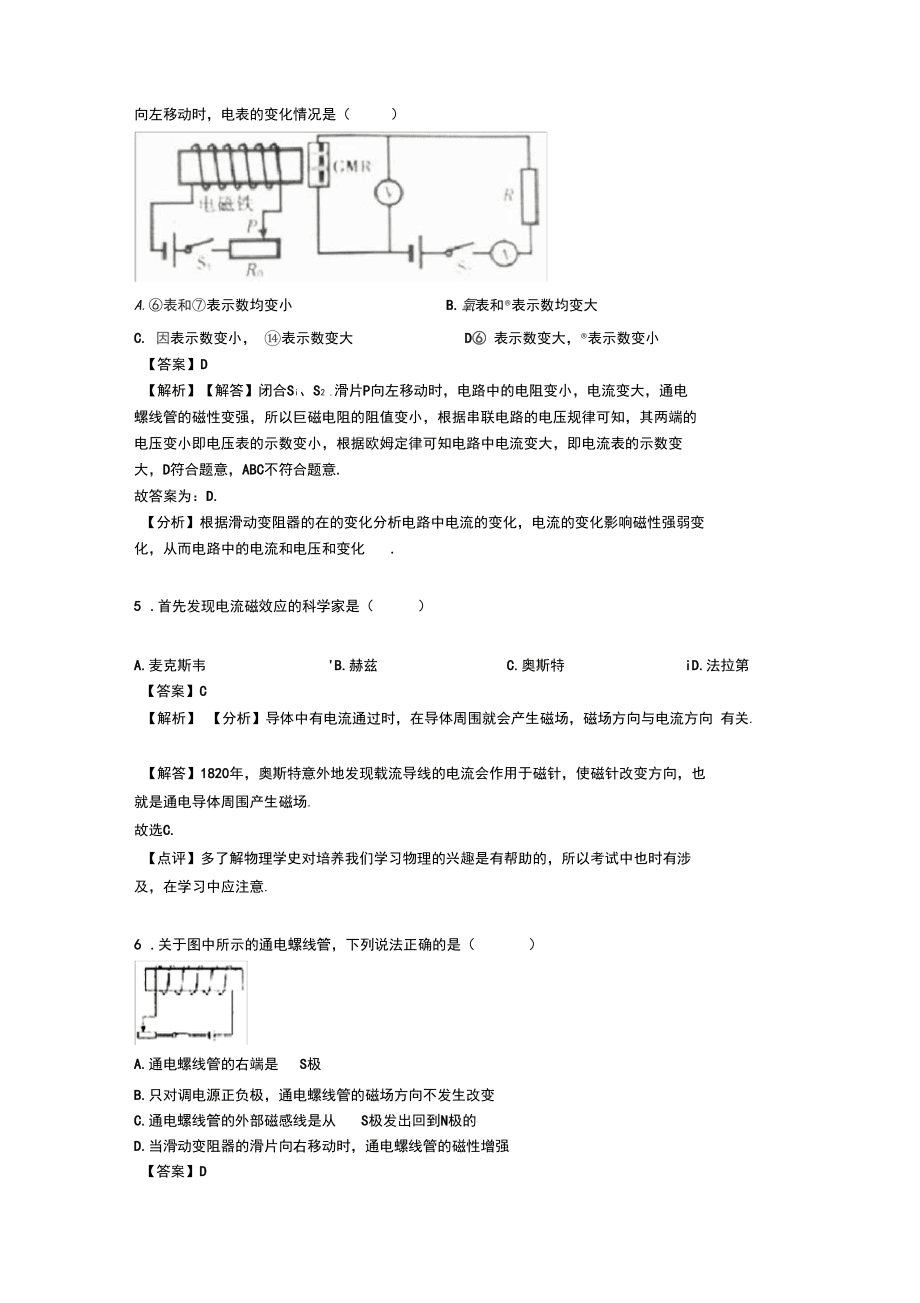

5、强弱与线圈的匝数的多少有关，D不符合题意；故答案为：Co【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中 电流相等时，可以探究电磁铁的磁性和线圈匝数的关系4.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合 S、金 ,滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.氧表和®表示数均变大C. 因表示数变小， 表示数变大D 表示数变大，®表示数变小【答案】D【解析】【解答】闭合Si、S2 ,滑片P向左移动时，电路中的电阻变小，电流变大，通电 螺

6、线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.5 .首先发现电流磁效应的科学家是（）A.麦克斯韦'B.赫兹C.奥斯特iD.法拉第【答案】C【解析】 【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向 有关.【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也 就是通电导体周围

7、产生磁场.故选C.【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉 及，在学习中应注意.6 .关于图中所示的通电螺线管，下列说法正确的是（）A.通电螺线管的右端是S极B.只对调电源正负极，通电螺线管的磁场方向不发生改变C.通电螺线管的外部磁感线是从S极发出回到N极的D.当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】 【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改 变，故B错

8、误；C、通电螺线管的外部磁感线是从 N极发出回到S极的，故C错误；D、滑动变阻器 P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将 增强.故D正确.故选D.【分析】（1）由螺线管的 N、S极，据安培定则可判断出电流方向，而电流在电源外部从 正极出来，回到负极，据此回答.（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁 场方向不变.（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强.7.下列设备，利用电磁继电器工作的是（）【答案】A【解析

9、】 【解答】解：A、如图，由容器、左侧电源和电磁铁组成的是控制电路，由有灯和右侧电源组成的是工作电路，这是一个电磁继电器用控制电路来控制工作电路的。A符合题意。B、如图的动圈式话筒，是利用电磁感应原理工作的，只有一个电路。B不符合题意。C、电磁起重机是利用电流磁效应工作的，只有一个电路，C不符合题意。D、电铃是利用电流磁效应工作的，只有一个电路，D不符合题意。故答案为：A【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的 知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应 现象原理，电动机和扬声器是通电导体在磁场中受力原理8 .手机无线

10、充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。 如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通 过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是()«a r.wA.扬声器 B.电磁继电器“C.动圈式话筒 D.电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意;D、电动机利用通电导体在磁场中受力运动的原理工

11、作的，D不符合题意。故答案为：Co【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利 用了电磁感应原理工作.9 .奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进 一步揭示了电与磁的联系，开辟了人类的电气化时代.下列有关电磁现象的说法正确的是( )A.通电导体周围一定存在磁场b B.导体在磁场中运动一定产生感应电流C.电磁波在真空中无法传播 D通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】(1)奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向 有关；(2)产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割

12、磁感线运动时，导体 中才会有感应电流；(3)电磁波的传播不需要介质，可以在真空中传播；(4)通电导体在磁场中的受力方向跟电流方向和磁场方向有关.【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流.故B错误；C、电磁波的传播不需要介质，可以在真空中传播，故 C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关.故 D错误.故选A.【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电 导体在磁场中的受力等问题，难度不大，是中考的常见题型.10 .指南针是我国四大发明之一，关

13、于指南针，下列说法正确的是（）A.指南针可以仅具有一个磁极.B.指南针的指向不会受附近磁铁块的干扰C.指南针能够指南北，说明地球具有磁场.D.指南针所指的南北方向与地理的两极是重合的【答案】C【解析】【解答】A指南针是一个磁体，磁体都有两个磁极，故 A错误；B、指南针的周围有其他磁体时，两个磁场相互作用会产生磁力，而使指南针不一定指向南北方向，故B错误；C、指南针能够指南北，说明地球具有磁场，故 C正确；D、磁偏角说明地理南北极与地磁南北极并不重合，故 D错误.故选：C【分析】地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，由于 受到地磁场的作用，放入地磁场的磁体都受到地磁场

14、的作用.11 .我们所使用的电冰箱、电扇、洗衣机等家用电器，其主要部件都是用电动机来工作的，那么电动机是根据下列哪种现象制成的（）A.磁场对放入其中的磁体产生力的作用川B.电流周围存在磁场C.通电导体在磁场中受到力的作用D.电磁感应【答案】C【解析】 【分析】电动机是因通电而动，电能转化为机械能，其原理是通电导体在磁场中 受力.【解答】A、磁场对放入其中的磁体产生力的作用，这是磁体间的相互作用，故 A错误;B、各种通过电热来工作的用电器是利用了电流的热效应，故B错误；C、通电导体在磁场中受力，这是电动机的原理，故 C正确；D、电磁感应现象是发电机的原理，故 D错误.故选C.【点评】根据电磁感应

15、现象原理工作的有发电机、动圈式话筒；根据通电导体在磁场中受 力原理工作的有电动机、扬声器；根据电流的热效应原理工作的有电饭锅、电热毯等.12 .下列对有关物理学家及其所做的实验表述不正确的是（）A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】C【解析】【解答】解：A、 1643 年，意大利科学家托里拆利实验第一次精确地测出大气压的数值，po=1.013 x 50a,故A正确；B、奥斯特发现了通电导体周围存在磁场，即电流的磁效应，是第一个发现电现

16、象与磁现象之间有联系的人，故B 正确；C、法拉第通过实验研究了电磁感应现象，从而使人类进入了电气化时代，故C不正确；D、在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系，即发现了焦耳定律，故D 正确故选：C【分析】（1 ）世界上第一个准确测出大气压数值的科学家是托里拆利；（2）奥斯特发现了电流的磁效应；（3）法拉第发现了电磁感应现象；（4）英国物理学家焦耳通过一系列实验发现了焦耳定律本题考查我们对一些重要的科学家及其贡献的了解和掌握，属于物理学常识，平时要注意 物理学常识知识的积累13 下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用

17、了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C.用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故 A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故 B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故 C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意故选B【分析】（1 ）光在均匀介质中直线传播；（ 2）电动机是利用了通电导线在磁场中受力转动

18、的原理；（ 3）物体间力的作用是相互的；（ 4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动14.如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（)A.甲实验说明同名磁极相互吸引，异名磁极相互排斥B.乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C.丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电 流计发生偏转，说明了电磁感线现象，故

19、B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确.故选B.【分析】由实验的装置及实验现象可知实验的原理及意义.空气能传声”时，逐渐将真空真空不能传声”的探究结15 .我们在学习物理的过程中会采用很多研究方法.在探究 罩内的空气抽出，根据听到罩内的闹钟的声音逐渐变弱，得到论.以下物理问题所采用的研究方法与探究真空不能传声”相同的是（）A.用磁感线描述磁场卜B.探究推断物体不受力时的运动C.探究动能跟哪些因素有

20、关h啾究串联电路总电阻和分电阻之间的关系【答案】B【解析】【解答】 真空不能传声”是在科学实验的基础上，通过对实验数据的分析，并进 一步通过推理得出的，所以该实验主要是利用了实验推理法.A、磁场是看不见、摸不到的，为了描述磁场的分布，物理学上引入了磁感线，磁感线是假想的，不是真实存在的，采用的是模型法，A不符合题意；B、探究推断物体不受力时的运动规律，是在伽利略等人实验的基础上，经过进一步推理，最终由牛顿总结得出了牛顿第一定律，采用的是实验+推理的方法，B符合题意；C、动能与质量和速度有关，探究动能跟哪些因素有关采用的是控制变量法，C不符合题意；D、探究串联电路总电阻和分电阻之间的关系，采用的

21、是等效替代法，D不符合题意.故答案为：B.【分析】真空不能传声这一结论的得到是在科学实验的基础上，通过对实验数据的分析, 并进一步通过推理得出的，即实验推理法，由此分析各选项的研究方法从而解答16 .如图所示的四个装置可以用来演示科学现象，则下列表述正确的是（）B.f占一可用来演示电动机的原理【答案】C【解析】 【解答】解：A、图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用 下发生运动，故演示的为磁场对电流的作用，是电动机的制作原理，故A错误；B、图中导体棒 ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为 电磁感应，是发电机的制作原理，故B错误；C、放在小磁针上方的

22、导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了 磁场，即演示了电流的磁效应，故 C正确；D、通电后串联的两绕有线圈的铁钉都可吸引小铁钉，通过的电流是相同的，但左边吸引 的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，不能得出磁性与电流大小的关 系，故D错误.故选C.【分析】本题考查电磁感应、电流的磁效应，可根据实验装置及实验的现象进行判断.17 .发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运 动，线圈中就产生了感应电流，发电鞋”的工作原理（）。A.电磁感应“B.电流的磁效应C.电流的热效应"D.磁场对电流的作用【答案】A【解析】【解答】发

23、电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切 割磁感线运动，线圈中就产生了感应电流，所以发电鞋”的工作原理是电磁感应现象。故答案为：Ao【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫 感应电流，这一现象叫电磁感应现象。18 .甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断u C.甲、乙都是 S极 II D.甲是SA.甲是N极，乙是S极 B.甲、乙都是N极 极，乙是N极【答案】B【解析】 【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下。故答案为：B。【分析】磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）19.如图所示的装置中，当闭合开关、导体关于这一现象的说法，正确的是（）ab中有电流通过时，导体 ab就会运动起来,A.此现象说明磁可以生电f“B.导体ab运动方向与电流方向和磁场方向有关C.发电机是利用这一现象来工作的-D.在该现象中，机械能转化为电能【答案】B【解析】【解答】A、当闭合开关、导体 ab中有电流通过时，导体 ab就会运动
