EAC5000调试说明书

1、第三章EAC5000C/D调试说明EAC5000C/D装置可以在现场通过装置面板的按键进行调试；也可以使用计算机在现场通过网络或者串口进行调试，也可以使用计算机通过拨号或者FSK通讯方式进行远程调试。以下主要讲解通过装置面板的按键进行现场调试。关于调试软件的具体使用请见附件一。一按键功能介绍装置按键功能EAC5000C/D从轮显进入菜单状态，进入下层菜单，修改状态时右移，确认回到上层菜单，修改状态的退出，取消菜单选项向上移动，修改状态时数字加1，字符设置状态时确定字符菜单选项向下移动，修改状态时数字减1，字符设置状态时字符翻页表一：装置按键功能介绍注：长时间无按键，液晶显示将转向轮显模式。特殊

2、情况除外。二菜单操作介绍液晶显示菜单中，菜单前*代表可编辑或可操作，+代表可查看下层菜单，代表上次操作的菜单项, #代表有重复的数据项。按键可以进入编辑或查看状态，或进行相关操作。键可以退回上层菜单或者退出编辑状态。与键进行上下选择。当前选中的行由反显表示。以下是在一些编辑状态下，每个按键的功能作用。编辑数字：此模式下，屏幕中央出现一组数字。有下划线的为当前可编辑的数字位。与键进行数字增减。键退出编辑状态。键光标移动到下一位，如果超过编辑长度，自动保存结果。编辑字符：光标反显的为选中的字符。键字符左移，键字符下移一行，键可将选中字符添加到要修改的字符串中，键可删除上一个字符。如果超过编辑长度，

3、键自动保存字符串。如果当前行选中”结束”行，键直接保存结果。字符串为空时，键退出编辑状态。列表选择：此模式将列表显示所有可选择项。与键进行选择。键退出，键确定选项，并保存结果。三菜单详细介绍P ! 12:23:291即时抄表2数据查询3电表管理 (一) 标题头：标题头信息包括：1.Modem型号 2.无线模块信号强度3.电表事件告警提示4.装置当前时间1EAC5000C特有的： P 通用PSTN模式 F 通用FSK模式G GPRS无线Modem模式C CDMA无线Modem模式N 未知模式2 信号强度指示。当Modem类型为无线Modem模式时，拨号或在线时的信号强度。最高为4最低为1。3 !

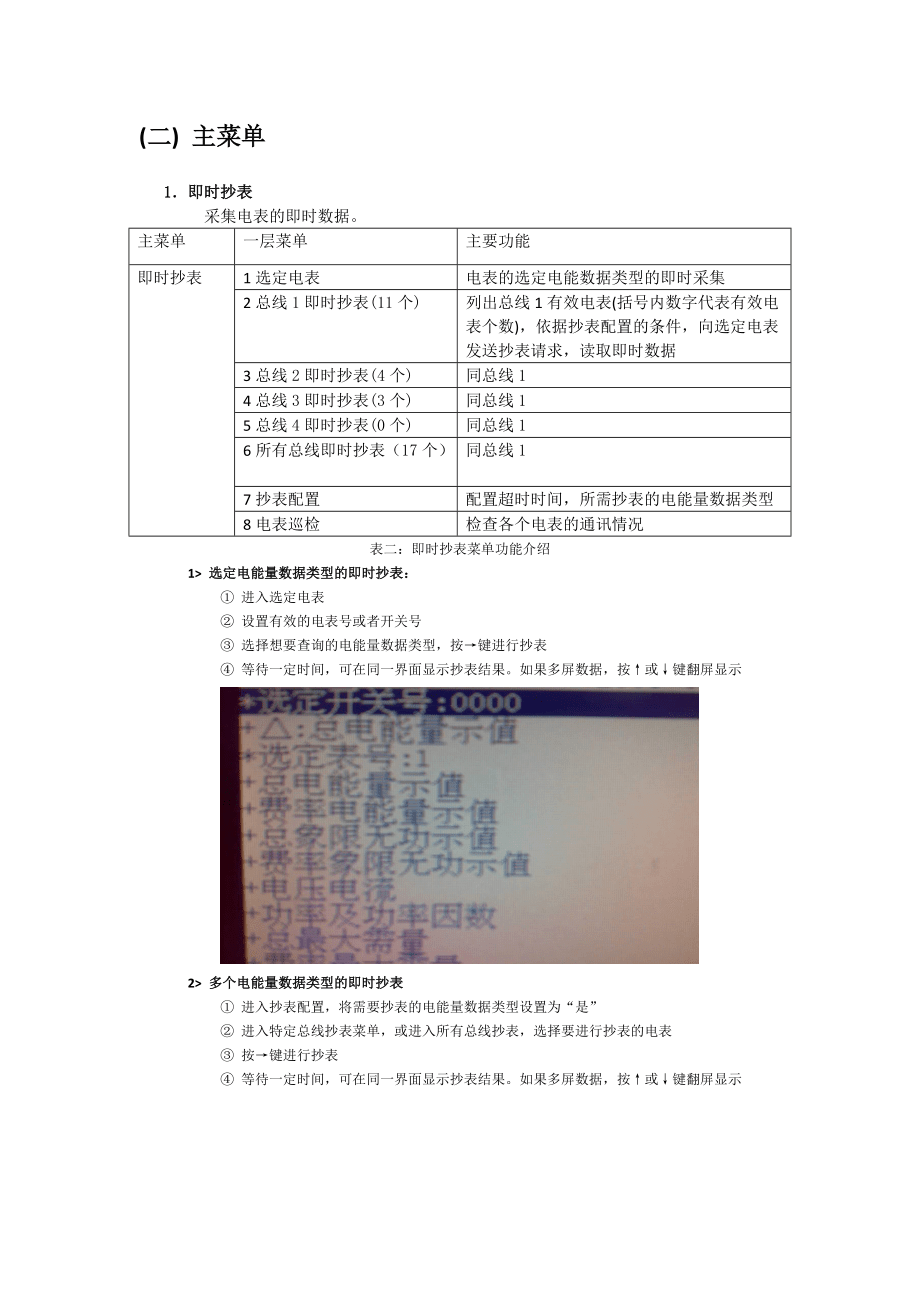

4、 当有电表事件发生时，会出现此图标。当查看了最新电表事件菜单时，图标会消失。412:23:29 装置的当前时间。 注：要进行装置调试，必须先登录装置，修改用户权限1. 进入主菜单，选择“系统管理”。2. 进入“系统管理”，选择“4.9用户权限”。3. 进行解锁。高级解锁密码是“111111”，超级解锁密码是“999999”。(二) 主菜单1即时抄表采集电表的即时数据。主菜单一层菜单主要功能即时抄表1选定电表电表的选定电能数据类型的即时采集2总线1即时抄表(11个)列出总线1有效电表(括号内数字代表有效电表个数)，依据抄表配置的条件，向选定电表发送抄表请求，读取即时数据3总线2即时抄表(4个)同

5、总线14总线3即时抄表(3个)同总线15总线4即时抄表(0个)同总线16所有总线即时抄表（17个）同总线17抄表配置配置超时时间，所需抄表的电能量数据类型8电表巡检检查各个电表的通讯情况表二：即时抄表菜单功能介绍1> 选定电能量数据类型的即时抄表： 进入选定电表 设置有效的电表号或者开关号 选择想要查询的电能量数据类型，按键进行抄表 等待一定时间，可在同一界面显示抄表结果。如果多屏数据，按或键翻屏显示2> 多个电能量数据类型的即时抄表 进入抄表配置，将需要抄表的电能量数据类型设置为“是” 进入特定总线抄表菜单，或进入所有总线抄表，选择要进行抄表的电表 按键进行抄表 等待一定时间，可

6、在同一界面显示抄表结果。如果多屏数据，按或键翻屏显示3> 电表巡检此项可以检测装置配置所有有效表的通讯情况。具体方法如下： 进入电表巡检 进入开始巡检。当前界面显示巡检的即时信息与巡检结果 按键返回，可以选择巡检状态或停止巡检。 巡检结束后，还可以选择总线号，查看详细信息 2数据查询查看装置保存的电表最近数据。主菜单一层菜单主要功能数据查询1选定电表电表选定电能量数据类型的最近保存数据查询2总线1数据查询(11个)列出总线1有效电表(括号内数字代表有效电表个数)，依据查询配置的条件，查看选定电表的最近保存数据3总线2数据查询(4个)同总线14总线3数据查询(3个)同总线15总线4数据查询

7、(0个)同总线16所有总线数据查询(17个)同总线17查询配置配置查询所需的电能量数据类型表三：数据查询菜单功能介绍1> 选定电能量数据类型查询： 进入选定电表 设置有效的电表号或者开关号 选择想要查询的电能量数据类型，按键查看。多屏数据，按或键翻屏显示2> 多个电能量数据类型查询： 进入查询配置，将需要查看的电能量数据类型设置为“是” 进入特定总线查询菜单，或进入所有总线查询，选择要查看的电表 按键进行查看，多屏数据，按或键翻屏显示3电表管理 查看，设置采集电表相关参数主菜单一层菜单主要功能电表管理1电表浏览配置查看每条总线的有效电表，新增、修改、删除一个电表2电表查询配置查询特

8、定电表的参数，并修改3电表批量配置批量设置电表参数4电表档案清除清除特定总线上配置的电表表四：电表管理菜单功能介绍1> 查看电表配置方法一： 进入电表浏览配置。 选定总线，键进入。 当总线有一个或多个有效电表，显示当前一个电表参数信息。当前总线没有有效电表，显示提示信息。 按或键翻页查看其他电表参数。方法二： 进入电表查询配置。 将电表号或开关号设定为要查看的电表。 查看电表参数。 2> 新增一个电表：方法一： 进入电表浏览配置。 选定需要添加电表的总线，键进入有效电表查看状态。 再次按键进入菜单，选择新增项增加一个新的电表。 修改新增电表参数。 按键退回到电表浏览模式。方法二：

9、进入电表查询配置。 将电表号设置为一个未被占用的号码。 修改电表无效的选项，增加新电表。 修改新增电表参数。 3> 修改单一电表方法一： 进入电表浏览配置。 选定要修改电表配置的总线，键进入。 按或键选定要修改的电表。 按键进入选择菜单，选择修改。 修改电表参数。 按键退回到浏览电表参数模式。方法二： 进入电表查询配置。 将电表号或开关号设定为要修改的电表。 修改电表参数。 4> 批量设置电表 进入电表批量配置。 进入电表共性设置。 设置起止表号。 进入批量设置项，设置共性参数。 选择执行设置，键确定批量设置操作执行。 选择总线号，键进入电表列表。 设置各个电表的特殊参数。如在同一

10、条总路线下有多块电表是用相同规约的，按下键选择：3.3电表批量配置，按右键进入，选择电表共性设置，按右键进入，如总线1有10块电表，即选择起始表号：1，结束表号：10，按右键进入，按上下键进行修改，按右键确定；再选择：批量设置项，按右键进入，选择电表所在的总线1，按现场电表是用那种通信规约进行选择按右键进入选择波特率选择按右键进入，选择相应的波特率，按右键确定；数据位、停止位、校验位的选择，以相同的方法进行选择；设置完之后，按左键退回上一级菜单，选择：执行设置，按右键确定：再按右键确定按下键选择：总线1明细设置，对电表通信地址进行设置按右键进入，再按上下键进行修改，对每一块电表的通信地址进行设

11、置按右键确定设置5> 删除一个电表方法一： 进入电表浏览配置。 选定要删除电表配置的总线，键进入。 按或键选定要删除的电表。 按键进入选择菜单，选择删除。 按键确认删除。 方法二： 查看此电表配置。 将电表有效性设置为无效6> 清除批量电表配置 进入电表档案清除。 选择要清除的总线，或所有电表。 按键确认删除。注：1如现场电表的通信地址长度超过8位数，通信地址前为0的不算，如：000000000012，即通信地址为2位数，如：000123456789，即通信地址为9位数，这时就需要更改装置的：表地址编辑长度，在4.3装置配置菜单下按下键选择：表地址编辑长度，按右键进入，按上下键进行

12、编辑， 这时你就可以设置9位数的电表通信地址了。2电表浏览模式与参数设置模式不同之处，参数设置模式时，能设置或查看的项前有*或者标示。3单一电表设置或修改参数时，每项修改完都即时保存。电表批量配置时，设置完共性参数，需要进入执行设置菜单确认，方可保存配置。4当开关号出现重复时，有#标示。4系统管理系统相关参数查询或设置主菜单一层菜单主要功能系统管理1事件查询电表,装置事件查询2装置时间装置时间查询或设置3装置配置装置全局配置设置。包括Modem型号，总线复用，硬件狗，编辑位数修改等。4主站通道可用通道类型，通讯方案的查看与设置。5主站方案 通讯方案的查看与设置6采集方案采集方案的查看与设置7系

13、统操作各种复位操作以及升级操作8备份恢复装置配置，数据等资料的备份与恢复9 装置IP装置IP查看与设置10用户权限用户权限更改与设置11版本信息装置相关版本信息以及配置信息表五：系统管理菜单功能介绍41 事件查询查看所有的电表与装置的事件。按照事件发生的先后顺序排列。最近发生的排列在第一位。当有电表事件发生时，标题头有!标记出现。当查看了最新的未读电表事件，!消失。42 装置时间 查看装置当前时间。设置装置时间。设置装置时间：选中修改时间项进入修改模式。根据光标位置，分别进行年、月、日、时、分、秒的设置。全部设置完后，键保存设置。43 装置配置装置全局配置设置。包括一下项：l Modem型号根

14、据装置配置的通讯模块，选定不同的Modem型号。其中包括无线Modem(GPRS/CDMA),FSK专线，PSTN(语音拨号)等。l 主站复用485总线当主站复用485总线为“是”时，485总线4则做为上传通道，不能采集电表；为“否”时做为采集通道。l 禁用硬件狗 当禁用硬件狗为“否”时，装置会定时自检运行状态。如有异常，则自动重启装置。当为“是”时，取消装置自检。l 开关号编辑长度 设置电表开关号时的可编辑长度l 表地址编辑长度 设置表地址时的可编辑长度l 表号编辑长度设置表号时的可编辑长度44 主站通道与主站通讯的通道。列出了所有可以跟主站通讯的通道，并显示通道的类型与选定的主站方案。每个

15、通道对应一个通讯方案，可选择设置。通道类型：网络，语音，专线l 网络通过网络进行通讯。可以查看连接类型，修改网络端口号l 语音通过PSTN语音拨号进行通讯。可以查看端口号l 专线包括FSK，232，485三种专线类型。可以设置专线类型，查看端口号，设置波特率，校验位，数据位，停止位。1. FSK通讯选择“系统管理”，再选择“4.4主站通道”。 1.2 选择“通道5：FSK 地调主站”，进入该菜单。 2. 网络通讯2.1 选择“4.9装置网络”2.2 设置装置的I P地址。EAC5000D装置有两个以太网口，分别对应不同的I P。2.3 进入“4.4主站通道”，修改“通道1：网络”2.4 修改网

16、络端口号。45 主站方案主站通讯方案支持的规约。主站方案规定了通讯依据的规约类型。列表显示所有配置的主站方案名称，当其为102规约体系时，并显示其链路地址。当主站方案支持102类型规约时，可以进行一下设置：l 启用权限验证启用权限验证时，主站登陆需要输入相应的级别密码。l 1-3级权限密码设置：设置不同级别密码。l 链路地址主站登陆时进行链路地址的验证。l 启用虚拟设备号当信息体地址不够用时，需启动虚拟设备号。l 启用链路地址验证主站登陆时是否进行链路地址验证。l 启用虚拟表机制是否支持主站信息体。虚拟表即对应主站信息体。l 启用虚拟表映射是否启用信息体标记。l 虚拟表基准号信息体起始的基数。

17、l 虚拟表顺序虚拟表与装置配置的实际表的对应关系以及顺序设置。设置虚拟表： 进入虚拟表顺序。上层按顺序列出配置好的虚拟表以及对应的实际表（装置未配置的实际表用“标记”）。下层为其余的有效实际表。 新增虚拟表： 与键选择要增加的实际表，键选择。增加在虚拟表队列最后一位。 调整虚拟表顺序：与键选择要调整的虚拟表，键选上移或下移。重复操作到调整到所需位置。 删除虚拟表：与键选择要删除的虚拟表，键选删除。选择“4.5主站方案”。选择方案1：“地调主站”，后面的“0001”就现在跟地调主站通讯用的链路地址。注意：装置的链路地址是十六进制的。 修改电能量数据信息顺序。根据不同的供电局主站，对电能量的信息体
