室内电路安装注意事项

1、 一、施工人员应具有当地劳动部门核发的在有效期内的岗位操作证书二、所使用的材料应是国标产品,或具有安全认证标志,以确保安全使用寿命三、施工应严格执行规范和工艺标准1、进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内,用水泥砂浆抹平,使之固定在墙内。如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。沿地面的导

2、线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。2、电路改造工程的施工规范。开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。安装电源开关的方法与插座盒的方法一致。3、电线应使用铜线,并按用电容量进行配置。不可太细。

3、建议空调的线径用4平方毫米电线;插座用2.5平方毫米电线;普通照明灯具用1.5平方毫米电线。电线布线时除穿过空心楼板外,必须穿管;不同电压的电线如照明线和电话、电视线不可穿在同一管内;电源插座面板应是左边零线、右边相线、上边地线,不可接错;零线、相线、地线应用不同颜色的电线。4、布线应用暗管布线施工,电气布线时,暗管铺设需用PVC管,明线铺设必须使用PVC线槽。施工时避免因剔凿造成墙面裂缝,破坏墙体结构。敷设时应视管内所穿导线数量的多少而变化,同一管内,不宜超过四根,禁止导线将管内空间全部占满。空调、照明、插座应分路控制,一般至少四路。照明走一路、空调走一路、插座走三至四路。这样做的好处是,一

4、旦某一线路发生短路或其他问题时,停电的范围小,不会影响其他几路的正常工作。电源线距电话线、电视机线距离应大于50厘米,管路应与结构进行固定。所有开关、插座、灯位处均应安装接线盒。此外,如果管路过长或拐弯过多时,应间隔一定距离便设一接线盒。管路内严禁有电线接头。电线保护管的弯曲处,应使用配套弯管工具或配套弯头,不应有褶皱。配电控制开关应按规范要求合理配置。配置过小会导致使用不便,过大则不能保证安全用电。还有一点十分重要,这就是在施工时应该先安装管路,然后再穿导线,这样就可以避免将来进行换线时,出现导线无法抽动的现象。此外还要提醒您的是,在您的家装工程竣工时,别忘了向施工单位索要一套电气线路竣工图

5、,以便于您今后进行维修。怎样检查电线质量1、要看有无质量体系认证书;看合格证是否规范;看有无厂名、厂址、检验章、生产日期;看电线上是否印有商标、规格、电压等。还要看电线铜芯的横断面,优等品紫铜颜色光亮、色泽柔和,铜芯黄中偏红,表明所用的铜材质量较好,而黄中发白则是低质铜材的反应。否则便是次品。2、可取一根电线头用手反复弯曲,凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无龟裂的就是优等品。3、截取一段绝缘层,看其线芯是否位于绝缘层的正中。不居中的是由于工艺不高而造成的偏芯现象,在使用时如果功率小还能相安无事,一旦用电量大,较薄一面很可能会被电流击穿。的现象。 1.应根据用电设备

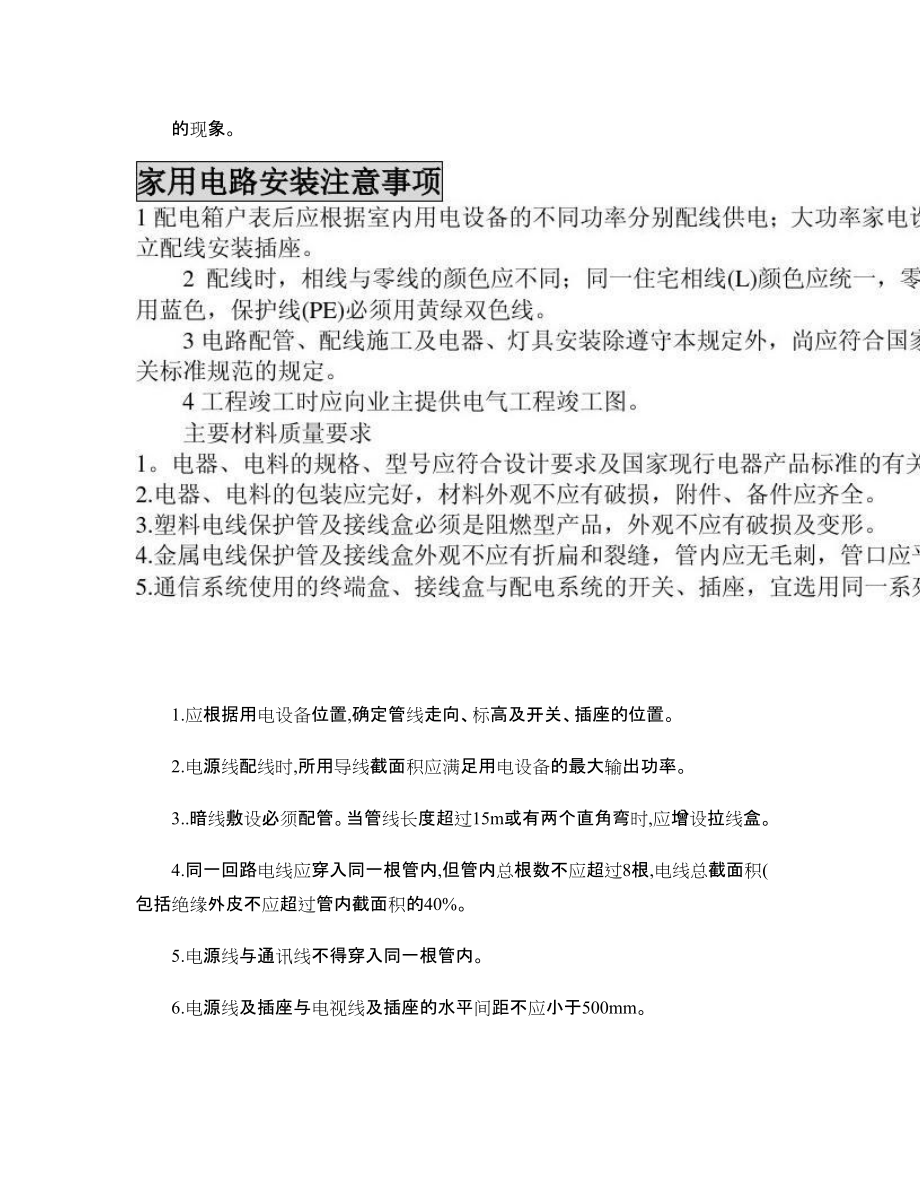

6、位置,确定管线走向、标高及开关、插座的位置。2.电源线配线时,所用导线截面积应满足用电设备的最大输出功率。3.暗线敷设必须配管。当管线长度超过15m或有两个直角弯时,应增设拉线盒。4.同一回路电线应穿入同一根管内,但管内总根数不应超过8根,电线总截面积(包括绝缘外皮不应超过管内截面积的40%。5.电源线与通讯线不得穿入同一根管内。6.电源线及插座与电视线及插座的水平间距不应小于500mm。7.电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mm8.穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密。9.安装电源插座时,面向插座的左侧应接零线(

7、N,右侧应接相线(L,中间上方应接保护地线(PE。10.当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。11.连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中心的端子上,零线应接在螺纹的端于上。12. 导线间和导线对地间电阻必须大于0.5M. 。13.同一室内的电源、电话、电视等插座面板应在同一水平标高上,高差应小于5mm。14.厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。15.电源插座底边距地宜为300mm,平开关板底边距地宜为1400mm (主要是针对不换线的部分,包括插座全部要检查一遍,这样做有两

8、个原因:可以检查出发展商所配的线路中的线是否正常。开工前要检查,完工后也要检查。电改造的主要工作有电定位、打槽、埋管、穿线。其中打槽虽然是不重要,可它间接影响后面埋管与穿线的质量。电定位的时候,电师付务必在场,因为活是电师付做的。电改造的第一步是电定位,也就是根据你的需要定出全屋开关插座的位置和电路接口的位置,电工要根据开关插座的位置在墙上划出电线的走向线也就是布置线路,电改造完成后如果你不签字,电工别想从装修队长那里拿钱的。电定位之后,接下来就是打槽了。好的打槽师付打出的槽基本是一条直线,而且槽边基本没有什么毛齿。注意打槽之前,务必让电工将所有的电走向在墙上划出来标 和华新的就比较多。无论用

9、什么品牌的,一定要在合同中注明。2、全屋的开关应基本处于同一水平位置,插座距宜为30公分,开关距地宜为140公分。3、全屋的插座应尽量处于同一水平位置,特殊插座如空调、冰箱及有特殊要求的例外。4、电路改造中的住宅相线、零线的颜色一定要统一,保护线(PE必须用黄绿双线。5、插座线(包括空调冰箱最好用3线4.0多股,照明线用2线2.5多股就可以了。而且空调线最好走专线,无论几匹的空调,都最好用4.0的线,厨房的也要4平方的。6、用好一点的底盒。7、关于音响线,如果你不是专业的发烧友,最好别装音响线:深圳的房屋面积基本上以100平方左右的居多,客厅的面积一般不会很大,在这样的面积里装上音响效果对一般

10、人实在是没多大必要。空管也要算银子的。8、强电与弱电不能走同一条管子。9、水路改造,入墙的部分一定要用PPR管。最后注意,要等水电改造完成并且验收后木工进场。水路改造时,注意周围一定要整洁。水路改造订合同时,最好注明水路改造用的材料。另外水路改造中要注意原房间下水管的大小,屋子里的接原下水管的管子最好和原下水管匹配。电路改造,应注意事先要想好全屋的灯具装在什么地方,以便确定开关插座的位置,同时要注意新埋线和换线的价格是不一样的。买门铃时最好买无线门铃。水电改造完成后木 家庭装修的过程当中,我们总会或多或少的碰到水电改造的问题,因为水电的设置布局问题关系到我们的生活质量,而且不同的生活习惯对水电

11、改造的要求还不一样。下面我们就着重来学习一下水电改造的话题。水电改造注意事项1. 电线管不得破损、有毛刺。2. 如走暗线,开槽的深度及宽度电线管的1.5倍。3. 开槽时不得割断钢筋。4. 如需要做防水,应先做防水。5. 电管线管内电线应分色,不得破损,扭结。6. 线管应固定,间距不大于800毫米。7. 线管与暗盒连接应用锁扣。8. 线管之间连接应用直接,并且用专用胶水。9. 线管内的电线截面积之和不大于线管截面积的40%。10. 强弱电插座间距不大500毫米。11. 强弱电管交叉时,应做屏蔽保护。12. 电线管与水管及燃气管同一平面时间距100毫米,不同平面时间距50毫米。13. 电器插座与燃

12、气管间距150毫米。14. 线管内电线应能抽动。15. 电线管不得走直角弯或死弯。应走月亮弯。1. 如采用暗管,开槽的深度及宽度应为水管的1.5倍。2. 地面不宜走水管,应在墙面或顶面走水管。3. 如在顶面走水管,应电管在上,水管在下。4. 水管应固定,间距应不大于600毫米,在水表、终端、转角、阀门100毫米做固定。5. 暗槽内水管不应有接头。6. 施工完成后做打压试验。测试压力8公斤,测试时间1小时,压力损失不大于0.5公斤。7. 冷热水管间距200毫米。8. 水管与燃气管平行间距50毫米,交叉间距10毫米。9. 水管应减少弯路。10. 如吊顶材料采用石膏板时,水管应作保温处理。1. 清理

13、基层污物,剔除突出物。2. 检查基层是否有空鼓及松动,如有应进行修补。3. 阴阳角要做成圆形或弧形,避免成锐角。4. 各种管道、下水管、地漏、套管、卫生洁具根部、阴阳角要先做防水。5. 第一遍与第二遍涂刷方向垂直。1800毫米 选电线看铜芯目前,市场上的电线品种多、规格多、价格乱,消费者挑选时难度很大。一般家庭装修,常用2.5平方毫米和4平方毫米两种铜芯线,但价格上,同样规格的一盘线,因为厂家不同,价格可相差20%30%。至于质量优劣,长度是否达标,消费者更是难以判定。据业内人士透露,电线之所以价格差异巨大,是由于生产过程中所用原材料不同造成的。生产电线的主要原材料是电解铜、绝缘材料和护套料。

14、目前原材料市场上电解铜每吨在7万元以上,而回收的杂铜则便宜很多;绝缘材料和护套料的优质产品和残次品的差价更悬殊。另外,长度不足、绝缘体含胶量不够,也是造成价格差异的重要原因。每盘线长度,优等品是100米,而次品只有90米左右;绝缘体含胶量优等品占35%40%,而残次品只有15%。通过对比,消费者不难看出,成品电线销售价格存在差异是材质上存在猫腻所致。那么,购买电线时怎样鉴别优劣呢?一要看。看有无质量体系认证书;看合格证是否规范;看有无厂名、厂址、检验章、生产日期;看电线上是否印有商标、规格、电压等。还要看电线铜芯的横断面,优等品紫铜颜色光亮、色泽柔和,否则便是次品。二要试。可取一根电线头用手反

15、复弯曲,凡是手感柔软、抗疲劳强度好、塑料或橡胶手感弹性大且电线绝缘体上无裂痕的就是优等品。挑水管看材质为使居室美观,人们在装修时,水管一般都采用埋墙式施工,所以,如果水管质量不好,一旦出现渗漏和爆裂,将带来难以弥补的后果。铝塑复合管是市面上较流行的一种管材,其质轻、耐用而且施工方便,其可弯曲性更适合在家装中使用。其主要缺点是在用作热水管使用时,由于长期的热胀冷缩可能会造成卡套式连接错位以致造成渗漏。选购铝塑复合管时,需要注意两点:检查产品外观,品质优良的铝塑复合管,一般外壁光滑,管壁上商标、规格、适用温度、米数等标识清楚,厂家在管壁上还打印了生产编号,而伪劣产品一般外壁粗糙、标识不清或不全、包

16、装简单、厂址或电话不明。细看铝层，好的铝塑复合管，在铝层搭接 处有焊接，铝层和塑料层结合紧密，无分层现象，而伪劣产品则不然。 PP-R 管是一种新型的水管材料，无毒、质轻、耐压、耐腐蚀，采用特殊的热熔方 式连接，不会腐蚀生锈，不会结垢。挑选时，可注意：产品名称：真 PP-R 的产品 名称应为“冷热水用聚丙烯管”或“冷热水用 PP-R 管”，凡冠以超细粒子改性聚丙 烯管（PP-R）或 PP-R 冷水管、PP-R 热水管，PP-E 管等非正规名称的均为伪 PP-R 管； 伪 PP-R 的密度比真 PP-R 略大； 真 PP-R 管呈白色亚光或其他色彩的亚光， PP-R 伪 管光泽明亮或色彩鲜艳；真

17、 PP-R 管完全不透光，伪 PP-R 管轻微透光或半透光； 真 PP-R 管手感柔和，伪 PP-R 管手感光滑。真 PP-R 管落地声较沉闷，伪 PP-R 管落 地声较清脆。伪 PP-R 管的使用寿命仅为 15 年，而真正的 PP-R 管使用寿命均在 50 年以上。 此外还有铜管、不锈钢管。虽然耐腐蚀、消菌，但价格太高了，一般家庭很少有人 问津。 布局要科学 在水电施工过程中，主要注意以下几点： 1.开槽打眼时不要把原电线管路或水暖管路破坏。电气管路铺设时要穿线管，不要 把电线直接埋到地面或墙里，这样不仅不安全，并且一旦损坏就不能维修。水暖管道 在铺好后一定要进行打压试验，合格后再做下一道工

18、序，防止管道漏水造成损坏。 2.厨房和卫生间等需要做防水的部位，做完防水后一定要做闭水试验，合格后再贴 砖。 3.电线接头一定要涮锡，厨房和卫生间的接头建议做防水处理，接头可以用高压自 粘带和黑胶布进行包扎。 4.重量超过 3 公斤的灯具，一定要固定在螺栓或预埋吊钩上，禁止使用木楔固定； 安装高度小于 2.4 米的灯具金属外壳必须做保护接地，卫生间一定要选用防水插座。 水电设计布局注意事项 水电设计注意事项： （1）.电线不允许在暗管中有接线的情况出现；插头尽可能地多留。 （2）.电线管：将空调插座、厨房插座、卫生间电热水器的插座、普通插座（房间、 客厅及阳台） 、照明分别设回路。 （3）.弱

19、电：弱电插座与强电插座要距离 30 厘米以上；电视、电话配管时不要穿同 一个管内，线管间的距离最好在 10 厘米左右，以免干扰； 另外弱电与强电不能穿在 同一个管道内。 （4）.线管布置要求：照明线和普通插座线要分开控制，电线为 2.5 平方毫米；厨房 用电、空调用电以及卫生间电热水器等，一定要用专线，电线为 4 平方毫米。在施工 中布线线路一定要上下竖直，电线一定套 PVC 线管及配件。 (5.布线材料选择：一般由电线、PVC 线管及线面配件以及电气开关等组成,就电线来 说，一般常用电线规格为 2.5、4、6 平方毫米等，而每一种规格又有很多品种，如 BVT（双塑保护） 、BV（单塑保护）

20、、2R-BW（阻燃双塑） 、2R-BV（阻燃单塑） ，而 且等级也有所不同，其价格也不同。 (6.在线路安装时，一定要严格遵守“火线进开关，零线进灯头左零右火，接地在上” 的规定。施工完毕后，除了要通电检查外，施工队还要给户主提供一份详尽的电路配 置图。 (7.水管：用地康管 PPR 管，埋地或墙上都可以，施工时尽量少凿槽，不破坏承重墙。 注意埋地管道尽量不要走卧室，如果确实要走，管道中间最好是不要有接头。水管布 好后，一定要用打压机打到 6 到 8 个大气压0，6 到 0，8MPa ，30 分钟，无渗漏现 象。 (8. 水管走向：建议水管走顶最安全。主要是水路改造大部分走暗管，而水的特性是

21、水往低处流。如果管路走地下，一但发生漏水很难及时发现，只有水漫金山或者地板 变形以及漏到楼下，才会发现漏水，且由于水管暗埋很难查出漏水之处。 电源开关（自动保护开关）安装说明：第 1 个总电源自动保护开关；第 2 个漏电保护 开关； 3 个控制空调插座电源， 第 电线为 4 平方毫米； 4 个专门控制厨房插座电源， 第 电线为 4 平方毫米；第 5 个专门控制卫生间插座电源（电热水器） ，电线为 4 平方毫 米；第 6 个控制客厅、主卧、儿童房间、客房和阳台普通插座电源，电线为 2.5 平方 毫米；第 7 个控制客厅、房间和阳台的照明灯电源，电线为 2.5 平方毫米。 （电源总 开关具体数量可

22、依据实际情况决定） 水电布局及装修设计具体方案 卫生间（卫生间做防水） 一. 卫生间（卫生间做防水） 开关插座位置设计： 开关插座位置设计： 1、功能设计要求： （1）使用状况：卫生间要安装照明电灯（防水防潮） ，排气扇，浴 霸，电热水器,电吹风。 2、安装 2 个插座：第 1 个安装在洗脸池旁边墙壁上（要有带防水盖及控制插座的开 关） ，用于插电吹风；第 2 个安装在墙上，用于插电热水器。 3、安装 5 个开关：第 1 个和第 2 个开关安装在卫生间入门的外墙上，不能装在里面， 分别控制卫生间照明电灯和排气扇；第 3 个、第 4 个和第 5 个开关安装在洗脸池旁边 墙壁上控制浴霸灯（注：浴霸

23、有几个灯正常就决定几个开关） 。 4、卫生间还要安装一个热水器的温控盒,请参见图片。 水及出水口位置设计： 水及出水口位置设计： 1.出水口要 4 个：洗脸池安装一个冷热出水口（冷水和热水出水口） ；坐便器一个出 水口；淋浴器安装一个冷热出水口（淋浴出水口离地 1.1 米左右，混水阀冷热水之 间:15cm） ；洗衣服一个冷水出水口。 二厨房（厨房做防水） 厨房（厨房做防水） 开关插座位置设计： 1.功能设计要求： （1）使用状况：厨房要使用一个照明灯，抽油烟机,消毒柜，排气扇， 电磁炉，电饭堡，微波炉及冰箱等。 2.安装 6 个插座：第 1 个安装在抽油烟机墙角边（到地面高 1.6 米左右）

24、，用于插抽油 烟机；第 2 个、第 3 个、第 4 个（要带开关功能，一个要用多用插座，可以并排安装） 安装在墙上厨房吊柜下方（到地面高 1.4 米左右） ，用于插电磁炉，插电饭堡；第 5 个安装灶具柜台下方的墙上，用于插消毒柜；第 6 个安装墙角边，用于插冰箱。 （注 意： 插座最好买带开关功能的， 尤其是厨房， 这样电饭锅、 微波炉就可免于插拔电源， 用开关即可控制） 。 3.安装 2 个开关：第 1 个开关安装在门入口处控制照明灯；第 2 个安装门入口处控制 排气扇。 注：装地砖时要先装门，厨房装修时要跟整体厨柜一起装。 水及出水口位置设计： 水及出水口位置设计： 1. 冷热出水口 1

25、个：冷水用于洗菜池及日常用水，热水用于洗碗池。 三客厅和餐厅 开关插座位置设计： 开关插座位置设计： 1.功能设计要求： （1）使用状况：客厅要安装液晶电视及 DVD，安装电视背景墙的 背景灯，飘窗墙上要安装空调，茶桌旁边要插茶具电器，电话机，电脑网线，同时电 视背景墙角落预留放置冰箱； （2）客厅中间要安装吊顶集成灯，要安装餐厅灯和过道 灯。 2.安装 8 个插座：第 1 个装在液晶电视背景墙中央（电源位离地 1.1-1.3 米左右） ，用 于液晶插电视；第 2 个和第 3 个（可并排）安装在电视背景墙下角落，用于插 DVD、 组合音响和冰箱等；第 4 个安装在飘窗墙上方靠墙中间位置，用于插

26、空调；第 5 个茶 桌底下地板安装地板插座，用于插茶具电器；第 6 个（要带开关功能，可以并排）安 装在沙发靠飘窗角落；第 7 个安装餐厅墙边；第 8 个安装过道墙边。 3.安装 4 个开关：第 1 个总开关（依据集成灯的灯数量决定总开关要几个分开关）安 装在沙发背景墙右边，用于控制客厅中央吊顶集成灯；第 2 个开关安装在安装在沙发 背景墙右边，用于控制电视背景墙背景灯；第 3 个和第 4 个安装双控开关在大门入口 处左边墙壁上，用于控制餐厅灯和过道灯。 4.电脑网座口：用于插电脑。 5.电话插座口：用于插电话机。 6视频线（HDMI 线俗称高清一线通） ：从客厅连接到主卧及客房 注：一般我们都把 DVD，数字电视机顶盒，卫星电视机顶盒放在客厅，所以只能在 客厅看电视；而我从客厅多布了一条视频线连到房间的电视，就用这个红外转发系统 来遥控客厅的数字电视机顶盒等设备。 HDMI 线俗称
