医院建筑空调设计

1、医院建筑空调设计概述医院建筑从我国医疗体系讲可分为三级（如都市中的市级、区级和街道级），从 医院的性质来说有综合性的与专科性的。 本文主要涉及市级综合性医院， 它的构 成如图 1 所示。一般涉及到医疗的有门诊部、 住院部和诊疗部， 这三大部门特点 各不相同。门诊部对外服务面最广，绝大多数患者在门诊部诊断、治疗或入院。 它的人流量大， 疾病种类多、 且不同的病患者混杂在一起。 住院部主要由护理站 和病房组成， 它既是病人治疗与康复的场所， 又是病人治疗与康复的场所， 又是 病人生活起居的地方。 诊疗部是全院诊断治疗中心， 也是器械医药供应中心。 它 是全院设备最先进、机能最复杂的部门。它包括手术

2、、理疗、放射、检验、机能 诊断、同位素室等，也包括中心消毒、器材与敷料供应、制剂及配、发药等。医 院建筑与其他建筑相比， 其使用功能十分复杂， 并随着医疗技术的不断进步， 诊 疗设备的不断完善， 医院功能将进一步加多。 由于它的主要对象是身体上或精神 上都弱者的病人，其主要功能是有利于病人的诊断、治疗、抢救与康复。因此它 的功能关系复杂， 卫生要求严格， 是一个高性能的有机组合体。 医院建筑应特别 强调符合有关的规和法规，并要使管理人员、医护人员对此充分理解。医院建筑中三大部门各自分工明确， 又互相密切联系。 通常是分幢建筑， 有通廊 联接，人流、物流分明、合理。医院建筑的特点可从表 1 中反

3、映出来。尤其是近 年来的科学技术飞速发展， 促使医疗技术的不断变革， 推动了诊疗设备的更新换 代，这要求医院建筑具有更大的灵活性， 以适应这种变化。 特别是诊疗部和门诊 部，一般要求大跨度、大层高、大开间和大进深，以允许自由分隔。为便于解决 相应的辅助系统及配管系统（水、气、电、风）的变动，国外的医院建筑已经大 量采用技术夹层（或吊井）和管井。一般来说，病房建筑相对稳定，变化较少。 但随着国人民生活水平提高， 大开间的普通病房已不能满足许多病人和家属的要 求，高级病房需求量日益增加。 另外先进的护理对某类病人的特殊监护作用， 已 成为治疗某些疾病的必不可少的手段， 各类的特别监护室不断地出现在

4、医院建筑 中。近10年来，国的医院建设发展很快，国标 JGJ49 88综合医院建筑设计 规中尤其是暖通空调部已很难适应现代化医院的要求， 建筑设备在现代化医院 建筑中的比重越来越大， 所起的作用也越来越重要。 暖通空调系统， 尤其是净化 空调系统的要求越来越高，应用面也越来越广。医院建筑从我国医疗体系讲可分为三级（如都市中的市级、区级和街道级），从 医院的性质来说有综合性的与专科性的。 本文主要涉及市级综合性医院， 它的构 成如图 1 所示。一般涉及到医疗的有门诊部、 住院部和诊疗部， 这三大部门特点 各不相同。 门诊部对外服务面最广， 绝大多数患者在门诊部对外服务面最广， 绝 大多数患者在门

5、诊部诊断、治疗或入院。它的人流量大，疾病种类多、且不同的 病患者混杂在一起。 住院部主要由护理站和病房组成， 它既是病人治疗与康复的 场所，又是病人治疗与康复的场所， 又是病人生活起居的地方。 诊疗部是全院诊 断治疗中心，也是器械医药供应中心。 它是全院设备最先进、 机能最复杂的部门。 它包括手术、理疗、放射、检验、机能诊断、同位素室等，也包括中心消毒、器材与敷料供应、制剂及配、发药等。医院建筑与其他建筑相比，其使用功能十分 复杂，并随着医疗技术的不断进步，诊疗设备的不断完善，医院功能将进一步加 多。由于它的主要对象是身体上或精神上都弱者的病人，其主要功能是有利于病人的诊断、治疗、抢救与康复。

6、因此它的功能关系复杂，卫生要求严格，是一个 高性能的有机组合体。医院建筑应特别强调符合有关的规和法规，并要使管理人 员、医护人员对此充分理解。医院建筑中三大部门各自分工明确， 又互相密切联系。通常是分幢建筑，有通廊 联接，人流、物流分明、合理。医院建筑的特点可从表 1中反映出来。尤其是近 年来的科学技术飞速发展，促使医疗技术的不断变革，推动了诊疗设备的更新换 代，这要求医院建筑具有更大的灵活性， 以适应这种变化。特别是诊疗部和门诊 部，一般要求大跨度、大层高、大开间和大进深，以允许自由分隔。为便于解决 相应的辅助系统及配管系统（水、气、电、风）的变动，国外的医院建筑已经大 量采用技术夹层（或吊

7、井）和管井。一般来说，病房建筑相对稳定，变化较少。 但随着国人民生活水平提高，大开间的普通病房已不能满足许多病人和家属的要 求，高级病房需求量日益增加。另外先进的护理对某类病人的特殊监护作用，已成为治疗某些疾病的必不可少的手段，各类的特别监护室不断地出现在医院建筑 中。近10年来，国的医院建设发展很快，国标 JGJ49 88综合医院建筑设计 规中尤其是暖通空调部已很难适应现代化医院的要求，建筑设备在现代化医院建筑中的比重越来越大，所起的作用也越来越重要。暖通空调系统，尤其是净化 空调系统的要求越来越高，应用面也越来越广。表1医院建筑各部门特点与设计要求部门建筑特点要求诊疗部设置医疗技术上最先进

8、或最沉重和设施或设 备要求建筑规划灵活，适应设施更改，设备 更新建筑部各室或区域功能特殊，各不相同 大跨距、大层咼、大进深的空间，重何载的 地板满足医疗与诊断要求保证 诊疗设备性能提高医护人 员工作质量防止各独立功 能区受干扰门诊部与诊疗部门相比，设施设备较轻，但比一般 建筑大与诊疗部门相比，更新频率低，更改规模小 入口处、候诊厅人流量大，接触感染机会多 需要设有不受外界干扰的清洁空间与路线最大限度满足医疗要求 人流、物流分明、合理 洁污分流，避免交叉 防止接触感染、交叉感染位院部与一般建筑相比，设施及设备较轻主要由护士站和病房组成，功能比较单一 尽管医疗技术进步，涉及建筑平面、设备的 变更少

9、由于病人全天居住，要考虑生活空间和居住 因素适应医疗、护理需 考虑病人生活的需要 满足病人生理、心理需要 创造舒适亲切的居住环境医院空调设计的首要保障是院址选择。当然最好选择在大气含尘浓度较低、自然 环境较好的地区，但是又不能交通不便，远离病人。国外的大型医院常常选择在 近郊。如必须设置在大城市中，应该避免交通繁忙、有严重空气污染的区域。即 使不能远离时，也应位于这些区域的盛行风的上风侧。 良好的环境，对采集高品 质的新风、降低空调负荷、保证室空气品质等是一个十分重要的因素。医院建筑的空调设计，是充分保护和发挥各部门的功能，并使医院形成一个综合 性的、互相协调的、强有力的医疗力量的必要的技术措

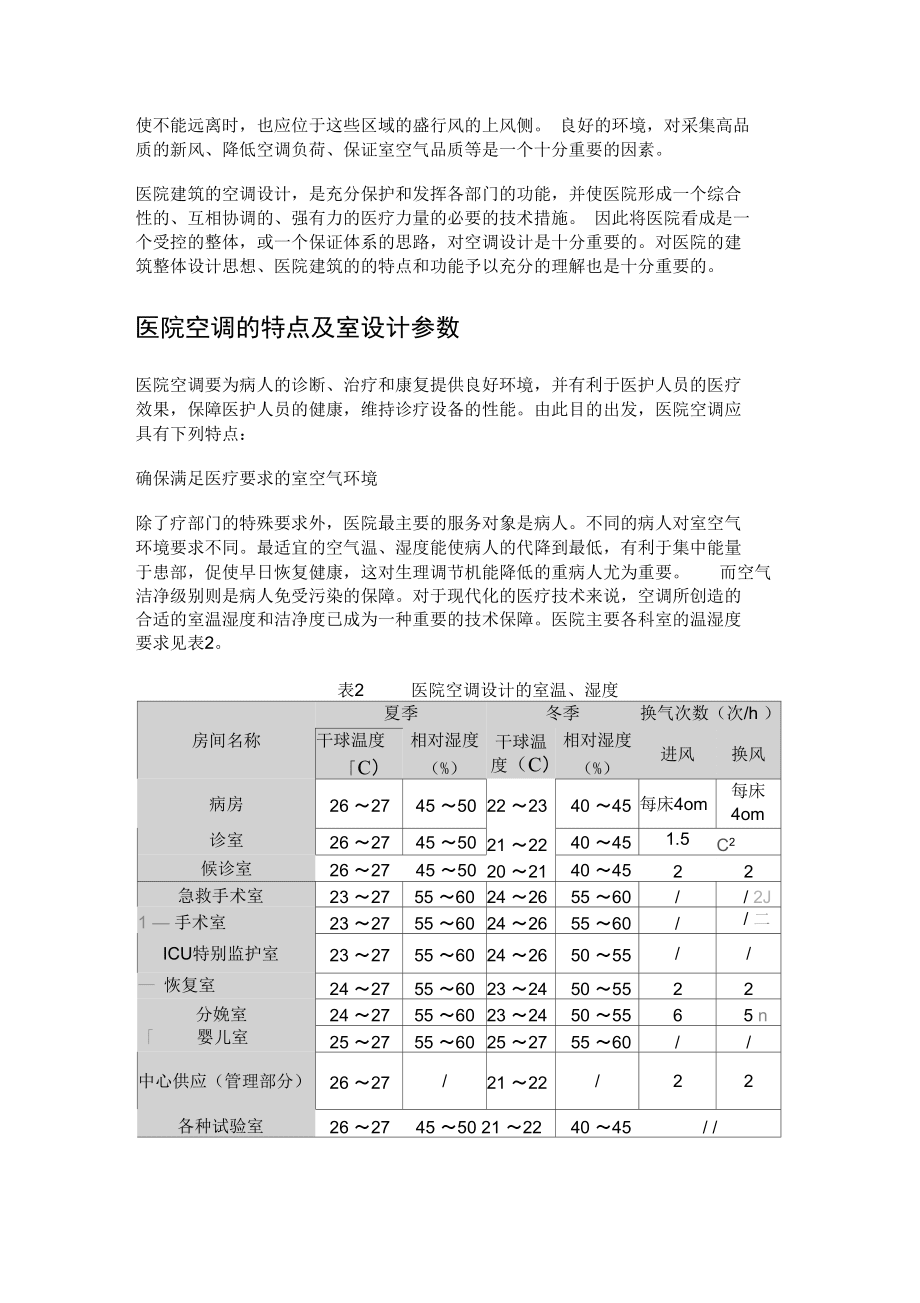

10、施。 因此将医院看成是一 个受控的整体，或一个保证体系的思路，对空调设计是十分重要的。对医院的建 筑整体设计思想、医院建筑的的特点和功能予以充分的理解也是十分重要的。医院空调的特点及室设计参数医院空调要为病人的诊断、治疗和康复提供良好环境，并有利于医护人员的医疗 效果，保障医护人员的健康，维持诊疗设备的性能。由此目的出发，医院空调应 具有下列特点：确保满足医疗要求的室空气环境除了疗部门的特殊要求外，医院最主要的服务对象是病人。不同的病人对室空气 环境要求不同。最适宜的空气温、湿度能使病人的代降到最低，有利于集中能量 于患部，促使早日恢复健康，这对生理调节机能降低的重病人尤为重要。而空气洁净级别

11、则是病人免受污染的保障。对于现代化的医疗技术来说，空调所创造的 合适的室温湿度和洁净度已成为一种重要的技术保障。医院主要各科室的温湿度 要求见表2。表2医院空调设计的室温、湿度房间名称夏季冬季换气次数（次/h ）干球温度C）相对湿度（%）干球温 度（C）相对湿度（%）进风换风病房26 2745 5022 2340 45每床4om每床4om诊室26 2745 5021 2240 451.5C2候诊室26 2745 5020 2140 4522急救手术室23 2755 6024 2655 60/ 2J1 手术室23 2755 6024 2655 60/ 二ICU特别监护室23 2755 6024

12、2650 55/ 恢复室24 2755 6023 2450 5522分娩室24 2755 6023 2450 5565 n婴儿室25 2755 6025 2755 60/中心供应（管理部分）26 27/21 22/22各种试验室26 2745 50 21 2240 45/ /红外线分光器室25352535/X线、放射线室26 2745 5023 2440 4523动物室25 2745 5025 2730 408158151 药房26 2745 5021 2240 4511药品贮存16<6016<6033管理室26 2745 5021 2240 4522确保满足医疗要求的感染控制对策

13、医院中人是最大的发尘发菌源，其感染的途径见表 3。污染途径主要针对鼻、口 与皮肤，其中，间接感染是指附着病源菌的尘埃被人吸入引起的感染；而直接感染是指别人呼气、咳嗽及喷嚏直接飞入呼吸道引起的感染。除了医院在管理上制 订常规的对策外，还要求空调系统对微生物的污染及其引起的交叉感染作出系统 性的对策。表3医院感染途径与对策媒体病原菌的移 动对策途径病例间接 感染（空 气感 染）尘埃人员活动； 医院空气流 动；清扫时尘埃 飞扬；通风换气与设置自净器；控制医院空气流动； 采用集中式真空吸尘器 湿法整理；清洁空调系统与设备； 设置带排风专用清洁 室;呼吸器官天花； 猩红热；直接 喷溅飞沫喷嚏； 咳嗽；保

14、持一定距离与空间； 通风稀释； 设置单间或隔离室； 大空间设置空气幕；呼吸器官结核病；流行性感冒；接触（由 口而 入）水水源污染； 给水道污染；清洁供水系统； 水槽消毒；消化器官消化道疾病饮食食品食品、厨房人员检查； 厨房清扫与通风；消化器官接触（由 皮肤 传 入）接触血洗;厕所；消毒，一次性器械； 器具消毒、室排风；皮肤； 粘膜；性病、砂眼； 化脓性皮肤病；土壤/皮肤破伤风媒介飞虫，爬虫， 小动物隔离，驱除皮肤脑炎、瘟疫确保满足医疗要求的空气净化能力空气净化能力反映在室洁净度级别， 是指用合适的空气过滤、合理的气流组织和 有效的压力控制等措施表现出来的综合能力。在医院多数场合主要是控制微生

15、物，由于细菌、病毒中不可能单独不存在，必须依附于悬浮粒子，形成了所谓活 的生物粒子，其当量直径>1卩m因此完全可大力推广低阻亚高效空气过滤器， 不仅可保证送风气流的无菌。而且可大大降低初投资和运行费用。对于医院空调中的非净化空调系统， 也应提出较高的空气过滤要求。表4是引自 美国资料，并补充了相对于我国的空气过滤器标准。 由表可见，医院空调至少应 设置两级过滤，第2级过滤器的效率必须是中效以上的。 另外加强新风过滤是减 少空调系统的污染、提高室空气品质的有效手段。表4医院各科室要求的空气过滤器效率区域对净化要求有较咼净化要求有净化要求空调要求系统设置空气过滤器段数1级2级3级1级2级1级

16、2级粗效过滤器(5 卩40%)相当于美国AFI 计数效率60%O/O/©/中效过滤器(5 60%)相当于美国NBS比色效率60%O/O寸/©高效过滤器(5 80%)相当于美国NBS比色效率85%O/O/亚咼效过滤器(0.5 卩 99%)相当于美国DOP计数效率95%/O/©/咼效过滤器(0.3 卩 99%)相当于美国DOP 计数效率> 99.9 %/O/新风过滤至少要经过高中效空气过滤器过滤才有效。 安装在送风口处的末端过滤 器不宜采用木框结构，以防滋菌。这样才能保持送风的净化能力，而不会成为室 的污染源。确保满足医疗要求的系统安全性和可靠性由于系统的服务对

17、象主要是病人，不允许出现任何差错，系统的安全性与可靠性 是必然的要求。不仅要创造室高品质的环境，而且还要保护室外的环境。医院空调的设计参数主要是指空气温度、相对湿度、气流速度、洁净度以及室空 气品质。由于医院空调不仅仅是一种环境的控制， 而且也是一种确保诊断、治疗 疾病、减少污染、降低死亡率的技术措施。但是医院各室功能差异很大，所要求 的室设计参数也不同。为了防止污染、降低室细菌和尘埃浓度，还对室新风量、 换气次数、室外压差以及末级空气过滤器等有一定要求。一般来说，凡是清洁、 无菌、无尘、无臭以及怕污染的场所，应保持正压；凡是有污染发生、有害气体 散发以及极大热湿产生的室，应保持负压。无明显的

18、污染、热湿及有害气体发生， 又无特殊要求的室可与室外保持同压，人员进出不会造成较大的影响。由于科室 不同，设备繁 多，要求各不相同。在确定室设计参数时还要充分听取医护人员 的技术人员的意见。空调系统和选择与设计原则众所周知，空调系统可分为集中式，半集中式和分散式3种形式。哪一种空调形 式最适合医院建筑各部门功能不同， 对空调的要求不同，难于统一选择。比起其 他建筑来，医院空调系统复杂、方式繁多，在设计、施工和管理各方面难度大一 些。医院空调设计原则可简介如下： 空调分区合理 空调系统应慎重分区。首先针对医院各部门、各房间的功能，室空调的设计参数、 设备概况、卫生要求、使用时间（见表 5）、空调

19、负荷等进行详细调查研究，反 复比较，才能合理地将系统分区，以便能够确保各室要求的参数，减少不同区域 间的不利影响，也便于管理与维护，降低运行费用。一般来说，高洁净要求或严 重污染的房间，或者独立的并自成体系的区域等最好单独成为一个系统。表5 医院各科室通风空调运行时间运行时间科室名称每日定时运行门诊部（急诊除外）、诊疗中心、管理部门、洗衣房、厨房餐厅二全天连续运行住院部、新生儿室、早产儿室、康复室、特别护理室随时需要运行手术室、紧急手术室、急救室、分娩室夜间需要运行值班室（医生、护士、药房、检查部门）要求独立运行检查室（细菌）、X光室、同位素室、洁净病房、解剖室、太平 间、动物房空调合适的方式

20、医院空调方式除了能确保各室特殊的温、湿度与洁净度外，还对系统的初投资、 运行费用、室噪声和振动、污染的排除能力等有限大的影响。 空调方式的选择还 特别强调其使用方便，维修量少，可靠性高，尤其是手术室、新生儿室、特别监 护室等。这也是因为考虑到国医院中空调管理和维修力量较弱的缘故，如空调系统或运行调模式过于复杂，往往达不到应有的效果。系统灵活并有备量系统的灵活性主要表现在对医疗技术的变革和诊疗设备更新的适应能力。强调系统（包括冷、热源）灵活性并留有备量，在于适应医院建筑平面布置的更改、室 负荷变化，以及建筑的改建或扩建的需要。系统的消声减振要求高 医院大多数的科室对消声减振要求高， 否则会影响病

21、人的康复，干扰医护人员正 常的医疗工作，甚至影响一些精密的诊疗设备。消声减振问题须综合考虑，这要 从系统分区、系统形式的选择、设备的选用、机房的设置等方面进行综合考虑。系统要有节能对策 医院空调的同时使用系统较低，有的（如病房等）部门需要全天运行，有的（如 手术室等）部门需要短时运行，有的（如紧急处置室等）部门需要随时运行，造 成峰谷负荷相差较大。一些部门需要提前供热或供冷，延迟停止供热或供冷，造 成系统季节转换的复杂性。一般来说，医院空调的新风需要量较大，一些科室需 要全新风。这些都要求在系统设计时考虑相应的节能对策。系统大小适宜 医院建筑各个科室功能差异很大，运行时间也各不相同。因此空调系

22、统不宜过大、 过于集中、但也不必过多采用分散式系统。一般宜用集中给冷热源，分区布置系 统为佳。国医院除病房等外，晚间都停止空调。要注意各空调区域能互相封闭的 原则，否则很容易通过管道或区间无组织的空气流动，引起交叉感染。医院建筑各部门各科室空调系统的特点以及设计注意事项见表6。表6医院各部门的空调要求部 门室名考虑因素空调系统设计注意事 项空调系统特点热湿臭 气有害气菌、尘住 院 部病 房一般病 房/O/O不同疾病不同温、湿度 要求，要有臭气对策系统变更少许多场所要全 天运行即使有的场所 是定时运行，其 运行时间也长要从长期住院 的物活角度，考 虑温、湿度、气 流、洁净度、噪 声和除臭隔离病

23、房/O/O设单独排风并进行特 殊处理放射治疗室/OO/注意排风，梅雨季节防 结露书/O湿度要求偏高（55%60%）洁净病 房O/O注意风机发热和噪声门 诊 部各 科 室诊疗室/O保持所需温、湿度、设 防霉排负建筑平面、设 备变更较多、系 统有相应的灵活 性隔离观察室/O设专用排风，室保持负 压诊室/O/室温可以调节，要有臭 气对策候诊大 厅O/O换气量大，室外渗透风 多，注意空气流向诊 疗 室手 术 室一般手术室/OO室温、湿度可以调节/OO最好单独成为一个系 统洁净手术室O/OO注意风机发热和噪声材 料 消 毒污衣、物 室/O/O菌尘量大，设局部排风 的紫外线消毒装置洗衣室OO/发热发湿量大

24、，有相对 排风对策已消毒室O/O热辐射量大，有相应对 策，室保持正压放 射 线普通X光/O/室温可以调节，注意防 止镜头结露CT机室O/O/单独设置一个系统，保 持所需的温、湿度G60放射/OO/室温可以调节，患部局部排风理 疗电疗O/O设局部排风水疗/O/最好采用辐射采暖，湿气排风康复/采用辐射采暖药 局制剂OO/符合GM!要求调剂/O高压釜和蒸馏水发热 量大药品库/O/有温、温度要求，注意 危险品的通风急救室/最好米用独立的机组与诊疗部相 比、系统规模较 小会出现部负 荷、特殊负荷系统中会有特 殊排风系统定时运行建筑平面、设 备变更多，要求 系统具有更大的 灵活性出现部负荷、 特殊负荷，冬

25、季 可能出现供冷区 域有特殊的温、 湿度和洁净要求系统有特殊的 送、排风要求以 及排风处理要求独立的空调系 统较多一般都定时运 行医院建筑典型部门空调系统简介下面就医院几个典型部门的空调系统作一介绍。手术部空调手术的成败很大部分取决于感染的控制。手术部的空调主要任务是创造一个无菌 的环境。首先是手术部的设置，应该远距离医院的主要入口、主干道及停车场。 在多层建筑中应设于顶层，在高层建筑中应设于设备层的下1层，均不宜设置在 底层在一个楼面上具有不同的空气洁净度级别的手术室时，应顺洁净气流的流 向，配置自高级别至低级别的手术室，并使最高级别的手术室处于人流的尽段。现代化的手术部的概念不仅仅是有几间

26、洁净手术间，而是以手术室为中心，交其他的辅助用房有机地结合在一起，构成一个相对独立的医疗区。它主要是由建筑 的洁净环境环境与净化空调系统两部分所组成，包括了空气洁净技术、医学无菌 技术、医院管理科学和建筑设计在的多学科综合性技术。洁净手术部已成为现代 化综合性医院的重要标志。洁净手术部宜采用集中式净化空调系统。对于大面积的洁净区域，可采用多 个净化空调系统。易引起交叉感染的隔离手术室，应为独立的净化空调系统。只 有少量或分散的洁净手术室，才可采用其他方式的净化空调系统。手术部的级别标准是以洁净手术室为基准， 比它高的为特殊洁净手术室，比它低 1级的为一般洁净手术室，共分为3级。第4级定为有洁净

27、和无菌要求的辅助用 房。手术部风最高一级为定为100级，最低一级为100000级。洁净手术部用房 分级见表7,各室相应的洁净度级别见表&表7洁净手术用房分级用房类别级别用房名称适用围手术室I特殊洁净手术室脑外科、全身烧伤、股关节置换、脏器移植 及感染率大的外置室n洁净手术室心脏外科、眼外科、整形外科及非全身烧伤川一般洁净手术室（心脏外科除外的）胸外科、泌尿外科、分 娩室、皮肤科及耳喉科IV门诊、急诊一般外科 辅助区IV无菌更衣室准备室后处置室 器械准备室 麻醉室 醒室洁净走廊更换手术衣 术前准备、过渡 手术后处置 手术器械准备 麻醉操作 术后醒走廊无级别其他用房换鞋、一次更衣表8洁净护

28、理与洁净手术部各级用房的空气洁净度和细菌浓度等级空气洁净度级别细菌浓度相应级别国际单位英制单> 0.5 ym微粒数(p/m3)(p/1)浮游菌（cFu/m）沉降菌（CFU/9 皿 30mm）I位M3.5100< 3500 ( 3.5 )<5<1 JnM4.51000< 35000 (3.5 )< 75<2川M5.510000< 350000 (3.5 )< 150<5IVM6.5100000< 3500000 ( 3.5)< 400< 104个级别的手术室的细菌浓度既到考虑到相应的洁净度级别，又要考虑到手 术室的特定

29、控制要求。最高1级主要考虑心脏外科、器官移植和关节置换等手术 的要求，定为5CFU/rh。最低一级主要考虑手术室降低空气传播感染的明显危险 性，定为400CFU/rK各室要求的含菌浓度见表 &对于洁净度级别为100级的洁净手术室，应采用单向流的气流方式。由于手 术室的关键控制区域在手术台及其附近区域， 因此尽量采用局部单向流的气流方 式。对于洁净度级别低于100级的洁净手术室，应采用非单向流（乱流）的气流 方式。在布置送风口时，应尽量使送风的洁净气流覆盖于手术台部位。一般宜采用上送下回或斜上送下回的气流方式。手术室的温、湿度主要考虑手术切口的感染率和愈合率。手术时医护人员高 度紧，工作

30、强度较大，当温度下降到<25C，才能有效降低医护人员的发菌量， 因此上限温度设定在25C。而冬季为减少患者身体外露部分的热损失，最低温 度设定在21 C，尤其是进行大手术，更必须保持在 >21C，否则在很长的手术时 间，裸露的皮肤热损失很大，加上皮肤上的消毒剂的蒸发会吸收大量的热量，易使病人发生低温机能性障碍。其他辅助用房考虑人的舒适性，把温度上下限放宽 到2127C。同样，考虑手术的特殊性，相对湿度不宜定得太高，否则医护人 员会感到闷，皮肤发湿，发菌量增加。另外，当相对湿度>65%时，也易使细菌繁殖，器械锈蚀。但湿度过低，手术切口的水份散发过快，不易愈合，静电不易 消除，有

31、时甚至引起麻醉气体的爆炸。因此相对湿度设定在50%60%，其他辅助用房放宽到45%65%。洁净手术部各室的设计参数见表 9。表9洁净手术部各级用房的设计参数静压单向流截面风速(m/s)最小新风量名称程度对相邻 不同级 别别压 差( Pa)与室外 相邻时 正压值(Pa)换气次数垂直水平温度 C)相对湿 度()(m3/h p)(次/h)噪声(dB(A)照度(lx )特殊 洁净 手术 室+ +7.5150.3 0.350.4 0.522 2550 6060645 50350洁净 手术 室+ +7.5151000 级：5510000级：30/22 2550 6060645 50350一般 洁净 手术

32、室+5151000 级：3010000级：20/22 2545 6560445 50350准备室+±5> 1515 20/22 2745 65303< 60150器械 准备 室+±5> 1515 20/21 2745 65303< 60150无菌 更衣 室0+>0> 1515 20/21 2745 65303< 60200醒室0+±5> 15> 20/22 2745 6530345 50150洁净 走廊0+>0> 1515 20/21 2745 65303< 60150后处 置室一-5>

33、1515 20/22 2745 65303< 60150麻醉 室-7.510> 15/22 2550 60303< 60150洁净手术室不像工业洁净室，局部人员密度很高，走动频繁， 整个手术过程动作 复杂，变化很大。手术用的盖单、敷料、手术衣等发尘量大，而且还要同时满足 室的尘埃浓度和细菌浓度。因此它的送风量的确定不能盲目套用经验换次数值， 也不能套用单向流的断面风速的经验值。 为了保证洁净手术室正常或紧急情况下 提前开机的时间， 以及两次手术之间的交接时间， 要确定满足要求的自净时间所 需要的换气次数 11 ，它取按尘埃浓度、 细菌浓度以及按自净时间三种计算方法的 计算值中

34、的大值。这种计算方法的计算值要比 GBJ7J84洁净厂房设计规推 荐的换气次数高510次。垂直单向流的断面风速设定在 0.30.35m/s，水平 单向流的断面风速设定在 0.40.5m/s，也比规推荐的最小断面风速略高。为防止空调机组污染，使用的空调机组不宜采用淋水室段。其部应该便于清 洗，并能顺利排除清洗水。 表面为具有耐消毒药品腐蚀的材料或涂料面层。 其冷 凝水管应有自动防倒吸设施的水封， 并能在机组的负压下能顺利排出冷凝水。 空 气过滤器便于更换。普通病房空调 国普通病房不设空调的，只是冬季采暖。 采暖时室污染相当严重， 需要增设通风 系统。随着人民生活的提高， 普通病房已不能满足要求。

35、 所谓高级病房不仅需要 空调，而且人数也减少到 24人。目前病房空调大多按照旅馆建筑要求设计， 采用风机盘管加独立的新风供给系统。新风量按每床 40m3/h 计算。风机盘管系 统与病房要求的隔离性（各室回风不串通）、灵活性（随时开关）、可调性（病 人可自行调节）和安全性（运行安全可靠相适应）。但是普通的风机盘管系统并 不理想，由于风机盘管机组常处于湿工况， 在病房中盘管的湿表面很容易滋生细 菌，常常成为室的细菌源、尘埃源和气味源（细菌的代物）。对于普通的病房， 需要在送风口增设中效的空气了过滤器以予除菌。 现在国还没有医用净化风机盘 管机组，可以利用高静压的风机盘管机组直接增设空气过滤器， 也

36、可采用串联的 风机混合过滤箱。 病房与旅馆建筑客房最大区别在于全天居住和室污染。 采用风 机盘管系统的另一个缺点在于单靠新风稀释， 以及所产生的微小正压难以从建筑 缝隙排出室污染，尤其是室不良的气味。 因此需要在病房设置排风， 或在天棚上 设置排风，排风量与新风量相同。 走廊压力高于病房， 可有效防止各种各样的污 物的处置室也要进行排风，排风的换气次数不小于 6次/h,并要防止室外空气从 排风口中倒灌进来。特殊病房空调现在国已开始实行先进的护理制度（既 PPC法）,以充分发挥受过良好的训练的 医护人员的作用和先进的监护系统的功能， 达到最好的护理效果。 建立起来的各 类新型护理室，如特别监护室

37、（ICU）、心血管病人监护室（CCU、早产儿护理 室（NICU以及呼吸道病人监护室（RRCU等都需要采用生物洁净技术。洁净度 在 10000级至 100000级之间，并且新风需要量大。这类病房的要求见表10。表10 洁净无菌病房室名特性洁净度温湿度白血病房治疗时间长，特别强调其居住性，要有外窗 及与控视人互相看得见的窗口，互相能通 话。噪声低，无吹风感。病人缺乏对感染的 抵抗力，对室消毒火菌要求严格。住院天数 4060天。100级22 26C< 60%烧伤病房重度烧伤病人需要实行开放疗法，痂皮在23天日可生成。“居室”性质减弱。治疗 护理工作量大，人员出入频繁，最好在治疗 室设置隔离小间

38、。人体大面积裸露，室温要 高一些。住院天数1015天。100级30 35C505%呼吸器官 病房病人生活能自理，对治疗有信心。医护人员 无需出入，管理比较方便。但病人对气象参 数十分敏感，室温、湿度必须可以调节，严 格控制室过敏因子。100级1000 级23 28C 40% 60%脏器移植 病房必须在高度无菌条件下治疗，要求手术室和 病房相邻，组成一个新的手术与治疗系统。强调与其他人流无任何交叉，实行严格的无 菌管理100级23 28 E 40% 60%新生早产儿室对于免疫缺损的新生儿和早产儿的保育，必 须产在洁净隔离器中，过了哺乳期后才出隔 离器，移到洁净儿科病房。温、湿度要求偏 高，细菌浓

39、度小于200FU/m100000 级24 28 E 50% 60%对于采用预防性隔离（即预防被感染）的病人，如接受化疗的白血病患者、经各 种治疗而白血球减少的恶性肿瘤者、严重烧伤患者、严重呼吸器官疾病患者都应 该设置无菌病房。这种病人一般对别人无害， 但万一被感染其后果不堪设想。 采 用生物洁净技术是切断传染链、防止被感染的最有效的方法。这种病房群往往独 立布置，与护理室、治疗室、药浴室、护士站及其辅助用房构成一个特别护理区， 自成体系。从里向我依次划分洁净区、准洁净区和污染区，并要求人流、物流分 明，洁与污分流，因此平面设计时应采用“入口分流”与“外廊分流”的措施， 严格控制洁净区和污染区的

40、界面。所谓“入口分流”是指在护理入口处能有效控 制、组织进入洁净护理区的各种人、物流线，各行其道，以阻止污染流线对洁净 流线的干扰。而“外廊分流”是指将贴近洁净病房区设置封闭式的外廊作为探视 廊，并配置污染流线（如与楼梯连接还可兼作疏散通道），护理区廊仅配置洁净 和准洁净流线。这样在整个体系上保证了病房达到一个完全无菌治疗环境。洁净护理区各室的分级见表11。各室相应的含尘、含菌浓度参见上述表 &表11 洁净护理单元各用房的分级用房类别等级用户名称适用围洁净护病房I洁净病房病员的休息、护理室医疗用房n准洁净区走廊、敞开式护士站清洁区走廊，封闭式护士站，治疗室， 手术室辅助用房IV无菌更衣

41、室无困敷料，药品存放室更换无菌衣，药浴室 药品贮存，敷料存放，被服库无级别其他用房换鞋，一次更衣，医生办公， 示教，接待室，头验室，培养 室这种病房的特点在于病人治疗时间长，病人活动区域有限而且密闭，不能与他人 直接接触，容易产生烦躁。为此，对净化空调系统提出了相应的要求，即要充分 考虑其合适的居住性、特殊的医疗性、以及高度的可靠性和安全性。下面提供了一些设计要求：为保持洁净病房无菌状态，洁净度级别要求达到 100级，一般采用垂直单向 流或水平单向流的气流方式。采用水平单向流时，病人活动区布置在气流上游， 休息时头部应朝送风墙。采用垂直单向流时， 应采用上、送两侧下回气流组织方 式。与其他相比

42、，这类病人要求的室温度略为偏高一些，过高易引起病人烦躁，取2226C较为合适。从细菌学观点出发，相对湿度取 4560%主要考虑不利于 细菌的繁殖。各室的设计参数见表 12。表12各用房的设计参数名称静压换气次 数(次/h )单向流截面风速(m/s)温度C)相对湿 度(C)最小新风量(次/h )噪声dB(A)程度对相邻 不同级 别压差(Pa)与室外 相邻时 正压值(Pa)垂直水平病房+ + 7.515/0.18 0.250.20.322 2645 60> 1045 50洁净走 廊、敞 开式护+7.515> 55/22 2645 60 >645 50士室封闭式 护士 站、治 疗室

43、、手术室+±5>15>55/22 2645 65>5<55更无菌 衣室、 敷料+0+ 5> 1515/22 27 <65>3< 55库、存 品库药浴 室、厕 所一0+ 5> 1515/22 27<65< 60护理区净化空调系统对各洁净病房应采用多个独立的系统，各病房在使用、 消毒和维修时各不相关。区不宜采用对流型、串片散热器、风机盘管机组或其他 易污染的空调机组。空调机组要求与洁净手术室的相同。由于患者体弱，又长期紧闭在室，对室气流很敏感，特别是晚上，要避免吹 感，尤其是采用水平单向流气流时，气流直接吹经患者的头部。风

44、机应用调速装 置，至少采用两档风速。病人活动或进行治疗时风速取大值，病人休息时取小值。维持室正压是一个重要的隔离手段。级差为 1级的洁净室间的静压差值应大于 7.5Pa,洁净区与室外应大于15Pa。洁净病房系统常利用洁净气流先流经室洁净 区，再流经室外准洁净区（一般是走廊），最后回到系统，依次建立起阶梯式的 压差。此时走廊洁净级别为1000级。如病房独立送回风，走廊的洁净级别为10000 级。在洁净区的浴室、厕所等设置的排风装置，应装有中效过滤器作为阻尼层， 并设置与排风机相连锁的密闭阀，防止室外空气倒灌。患者在室治疗时间长，平时无所事事，对噪声很敏感。为提高其居住性，噪声控制是一个重要问题。

45、但考虑到室是单向流气流，难以将噪声降到很低。通过长期实践，认为白天不超过 50dB（A），晚上保持45dB（A）左右，病人是可以接受 的。系统要设计备用电源。洁净病房的独立系统宜采用双风机并联，并且可以互 为备用的布置方式，以提高其可靠性和安全性。病房的消毒灭菌要求高，这些消毒药物对金属和橡胶有较强的腐蚀性。在选用送回风口、过滤器和阻尼层时要考虑这些因素。对于非上述土建式的一、二间少量的特殊病房，往往采用现有的装配式的洁净病 房或空气洁净屏病床。要注意辅助区域的空调配套设计，尤其要注意设置或装配 式洁净病房的套间。不仅要注意空调送回风，而且还要考虑阶梯式的压差，否则很容易在套间中出现负压，从而

46、影响到洁净病房洁净度。大型诊疗设备的空调大型诊疗一般都是一些高科技产品，如 X射线断层扫描机（简称CT机）、电子 加速机、核磁共振机（简称 MRI机）等，为了能维持和发挥设备的功能，对室环 境的要求很高。这种设备除了有主要的诊断或治疗的房间外，还有大机房、计算机房和一系列的辅助用房。机房、计算机或诊疗室往往对室参数有特别的要求，各辅助用房也有不同的要求，一般均采用独立的净化空调系统。 计算机房空调一 般都采用地板送风，上部回风，以降低计算机室温度为主，室维持10万级洁净度。一些通用的设计数据可参见表 13。由于设备的更新换代很快，具体的设计 参数最好根据供应商提供的样本和设备所需的详尽的要求选

47、取，并保障其关键的部位或部件能正常的工作，如像 X射线断层扫描机、核磁共振机的计算机系统， 电子加速机的机房，经及核磁共振机扫描机的对外来磁场和射频的屏蔽等，这样才能达到空调的设计要求。表13大型诊疗机房机名室名室设置及空调要求温、湿度要求X射线 断层扫 描机（CT扫描室室设置扫描器及控制仪器，后上主有摄像头，病 人在此接受扫描20 24 r50% 60%控制室室装有扫描控制台、行式打字机，设有电视监控， 医生在此操作20 24 r 40% 60%计算机室室设置计算机及磁盘驱动器，发热量大，有恒温 及洁净度级别要求20± 1r 50%± 10%工作室室设置主机的附件或配件，

48、如变压器等设备，但 发热量不大20 r< 60%诊断室室有摄像机的扫描仪，医生将磁盘中计算机测得 数据转换成影像< 24 r50% 60%电子加 速机核磁共 振机治疗室室设有床位和设备，病人在此治疗，有臭氧产生， 室需要通风< 25 r< 60%机房室设置主机，有噪声，发热量大。有洁净级别要 求。< 30 r< 60%扫描室室设扫描机，要特别防止外来的磁干扰和射频干 扰，禁止管道穿越20 24 r45% 55%计算机室室设置计算机，发热量大，有恒温及洁净级别要 求15± 2r45% 50%实验动物饲养室空调实验动物是医药领域中探索性研究、 效果检验

49、和安全评价等必不可少的手段。 为 使动物实验有效，要给动物饲养过程有一个标准的环境， 并使整个实验阶段保持 同一饲养环境。因此空调设计应该完全符合动物饲养需要。过去的设计资料都是参照国外，1992年我国国家医药管理局颁布了实验动物 管理实施细则，所列实验动物分类和场地要求与国外资料不完全相同（见表14）。表14实验动物分类及场地要求级别名称特征场地要求一级普通动物各主要脏器解剖无肉 眼可见病理变化无污染，附近不得饲育非实验用动物，设 有专用垃圾场、动物尸体存放处和处理设 施，饲育室进出口不直接对外，防昆虫、 野鼠，室表面能冲刷，封闭式下水道二级清洁动物除符合一级指标外，无 二级微生物（参见“细

50、 则”）病原的病变清洁区与污染区分开，门窗密封，有缓冲 更衣室，有通风装置三级无特殊 病原体 动物（SPF除符合一级指标外，无 二、三级微生物（参见“细则”）病原的病变除达到二级要求外，还符合表15的要求四级无菌动物除符合二、三级指标 外，肝、脾淋巴节等具 有无菌动物的组织学 结构实验动物的净化空调的主要要求归纳如下:室空气环境指标。实验动物与人的生存环境不同，环境指标也不一样。室温、湿度控制精度不高，季节不同允许采用不同的温、湿度。其关键是保证饲养环境的恒定性，1天温、湿度变化不宜过大。室不能在饲养情况下用熏蒸、冲洗的方 式进行消毒灭菌，为保证实验动物不被污染，空气净化是十分重要的。表15是
