田湾核电站实习报告

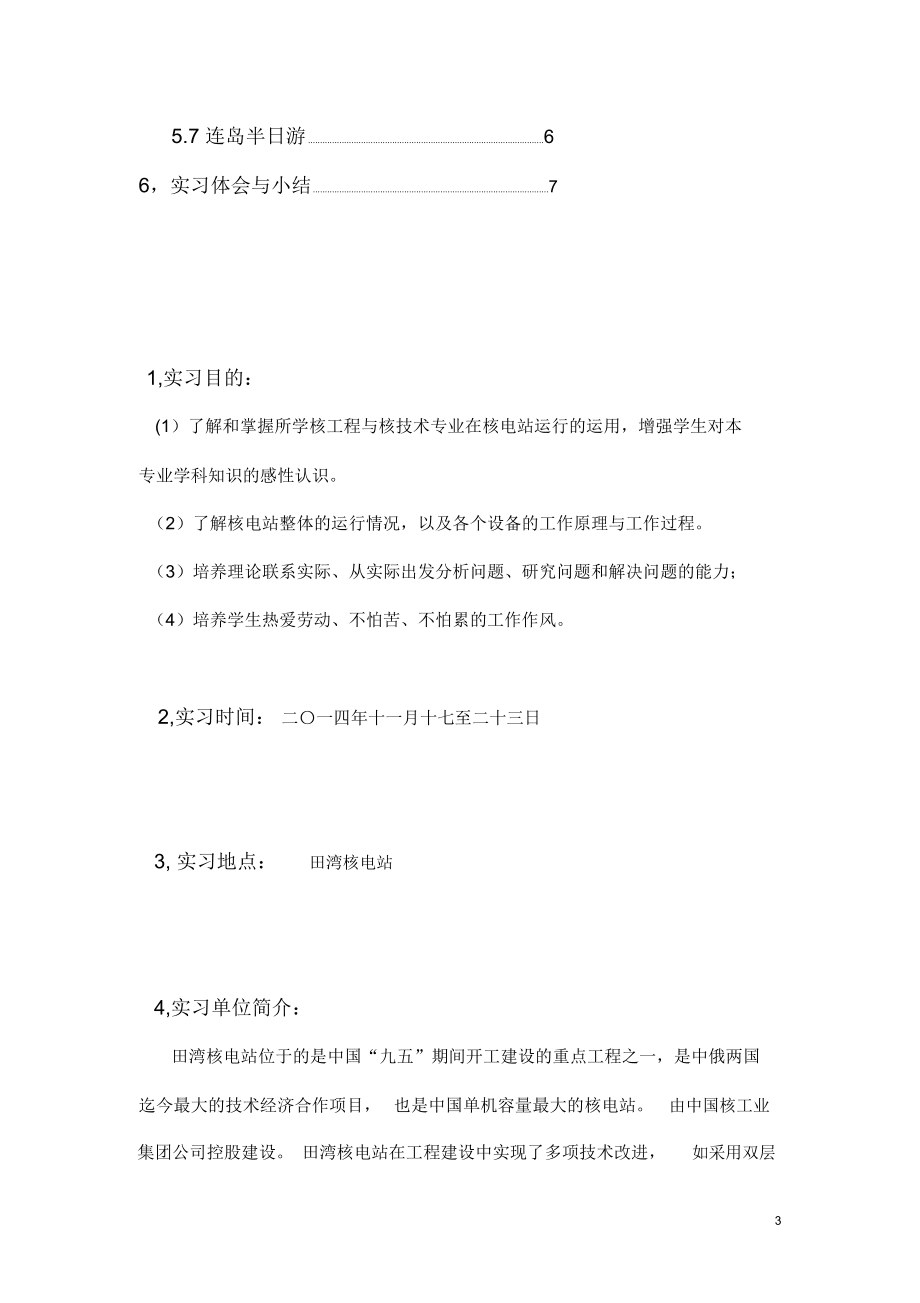

1、华北水利水电大学毕业实习报告：紫沐飏学号201111021专业 :核工程与核技术班级：2011110 班实习单位：田湾核电站实习时间： 2014 年 11 月 17 日 至 2014 年 11 月 23 日12014年11月28日目录1，实习目的 .32,实习时间33,实习地点34,实习单位简介35,实习容：35.1 参观展厅，厂区现场35.2 观影，合照45.3 核电科普知识讲座45.4 核岛设备及系统介绍45.5 常规岛设备及系统介绍55.6 技能教室及模拟机房参观625.7 连岛半日游66，实习体会与小结71,实习目的：(1）了解和掌握所学核工程与核技术专业在核电站运行的运用，增强学生对

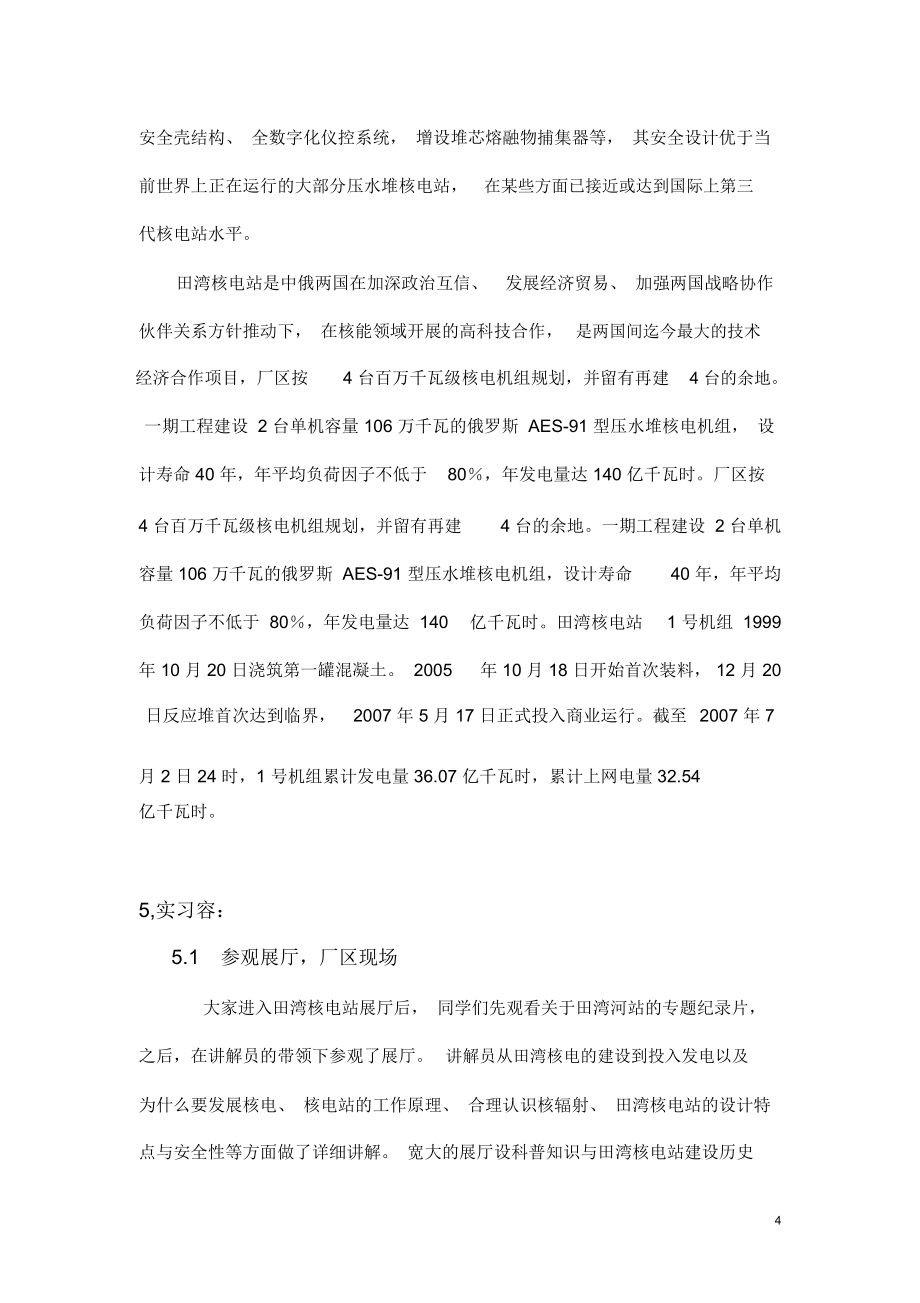

2、本专业学科知识的感性认识。（2）了解核电站整体的运行情况，以及各个设备的工作原理与工作过程。（3）培养理论联系实际、从实际出发分析问题、研究问题和解决问题的能力；（4）培养学生热爱劳动、不怕苦、不怕累的工作作风。2,实习时间： 二一四年十一月十七至二十三日3, 实习地点：田湾核电站4,实习单位简介：田湾核电站位于的是中国“九五”期间开工建设的重点工程之一，是中俄两国迄今最大的技术经济合作项目，也是中国单机容量最大的核电站。由中国核工业集团公司控股建设。 田湾核电站在工程建设中实现了多项技术改进，如采用双层3安全壳结构、 全数字化仪控系统， 增设堆芯熔融物捕集器等， 其安全设计优于当前世界上正在

3、运行的大部分压水堆核电站，在某些方面已接近或达到国际上第三代核电站水平。田湾核电站是中俄两国在加深政治互信、发展经济贸易、 加强两国战略协作伙伴关系方针推动下， 在核能领域开展的高科技合作，是两国间迄今最大的技术经济合作项目，厂区按4 台百万千瓦级核电机组规划，并留有再建4 台的余地。一期工程建设 2 台单机容量 106 万千瓦的俄罗斯 AES-91 型压水堆核电机组， 设计寿命 40 年，年平均负荷因子不低于80，年发电量达 140 亿千瓦时。厂区按4 台百万千瓦级核电机组规划，并留有再建4 台的余地。一期工程建设 2 台单机容量 106 万千瓦的俄罗斯 AES-91 型压水堆核电机组，设计

4、寿命40 年，年平均负荷因子不低于 80，年发电量达 140亿千瓦时。田湾核电站1 号机组 1999年 10 月 20 日浇筑第一罐混凝土。 2005年 10 月 18 日开始首次装料， 12 月 20日反应堆首次达到临界，2007 年 5 月 17 日正式投入商业运行。截至2007 年 7月 2 日 24 时，1 号机组累计发电量 36.07 亿千瓦时，累计上网电量 32.54 亿千瓦时。5,实习容：5.1参观展厅，厂区现场大家进入田湾核电站展厅后， 同学们先观看关于田湾河站的专题纪录片，之后，在讲解员的带领下参观了展厅。讲解员从田湾核电的建设到投入发电以及为什么要发展核电、 核电站的工作原

5、理、 合理认识核辐射、 田湾核电站的设计特点与安全性等方面做了详细讲解。 宽大的展厅设科普知识与田湾核电站建设历史4两个展区。容主要包括：动态沙盘，核能科普知识， 世界以及中国核能发展概况，核电是安全清洁的能源， 辐射防护以及核技术的应用，核电站事故真相， 田湾核电站工程概况，总体规划，领导关怀，大事记和技术安全特点，对地方的贡献以及企业文化等。展厅中还配备了反应堆，蒸汽发生器，堆芯熔熔物捕集器，汽轮机，控制棒以及驱动装置等的模型。各式各样的实物，总算让大家给了理论联系实际的机会。5.2 观影，合照下午的时光匆匆而逝，大家沉浸在漫步核世界与驯核记中，为老一辈核能工作者的精神深深的感动着。在那个

6、灾难深重的岁月里，大家缺衣少食，一切从零开始， 凭借着独立自主， 自力更生这句话， 硬生生的构建起中国核技术的牢固基石。 多少人为此挥汗水， 挥洒着青春的热血， 将满腔的爱国之情凝聚在大西北的戈壁滩， 才有了今天核能技术的成熟。 老一辈的不屈不挠的精神必将有我们这群愿为祖国明天的辉煌抛头颅洒热血的青年继承发扬光大。之后是大家的集体照，在大家的灿烂的笑容的背后是每位110 班的学生的铮铮的坚定眼神， 一定要为祖国核能事业添砖加瓦，再创辉煌。我相信只要我们坚定信心，不懈奋斗，一代代，征服聚变一定不是梦。5.3 核电科普知识讲座作为科班出身的本科生， 这本来是不需要的环节。 但是在讲解员的规的服务和

7、富有特色的简介下，辅以实物模型，让本来枯燥的知识活了过来，娓娓道来，妙趣横生，令人如沐春风，自是别有一番风味。给大家留下了深刻的印象。55.4 核岛设备及系统介绍核岛是核电站安全壳的核反应堆及与反应堆有关的各个系统的统称。核岛的主要功能是利用核裂变能产生蒸汽。主要分为以下几个系统区域：一，核岛 (Nuclear Island) 厂房： 主要包括反应堆厂房(安全壳 )、核燃料厂房、核辅助厂房 、核服务厂房、排气烟囱、电气厂房和应急柴油发电机厂房等。二， 核岛主要结构：核蒸汽供应系统核蒸汽供应系统由一回路（反应堆冷却剂循环系统）及与一回路相连接的系统所组成。一回路的主要设备有反应堆堆芯、压力容器、

8、蒸汽发生器、稳压器、主循环泵及管道。一回路中冷却剂(高温高压的水流 )的主要作用是将反应堆堆芯产生的热量带到蒸汽发生器，传给二回路，生产蒸汽；在一回路水中加入硼酸，用来控制反应性的慢变化； 用稳压器维持一回路压力的稳定和补偿水在冷态和热态时的体积变化。 与一回路相联的系统包括化学和容积控制系统、反应堆安全注射系统和余热冷却系统。化学和容积控制系统的主要作用是维持一回路所需要的水量 ;调节溶解在冷却水中的硼酸浓度,以控制反应堆的反应性；对水进行净化处理，除去水中的裂变产物和腐蚀产物；给一回路的水加入腐蚀抑制剂和各种化学添加剂。反应堆安全注射系统的主要作用是当一回路发生失水(例如 ,一回路管道发生

9、大破裂而引起大泄漏)时,安全注射系统就作为安全给水系统 。它主要由高压注射部分、安全注射箱和低压注射部分组成。前者于中等失水时起动， 后者于大量失水时起动。 安全注射箱通过两个逆止阀和一个隔断阀与一回路相连，起安全注射作用。这几部分协同工作即能保证堆芯的冷却，并可使反应堆停堆。 核反应6堆停堆后，燃料元件因裂变产物的衰变而发热，余热冷却系统的作用是带走这部分热量。它主要由热交换装置、循环泵和阀门等组成，用于停堆、更换燃料以及一回路系统发生 大量泄漏事故时带走热量，冷却堆芯。安全壳喷淋系统安全壳喷淋系统由两条独立的管线组成。每条管线系统都是由喷淋泵、冷却器、喷头、换料水箱、阀门等设备组成。当发生

10、失水事故时，一回路中高温高压的水漏到安全壳中， 由于安全壳是密封的， 安全壳里的压力和温度都会升高。安全壳喷淋系统的主要作用就是喷淋冷水使水蒸汽凝结成水，从而降低安全壳的压力和温度。喷淋水中含有碱，可以除去空气中放射性的碘。辅助系统辅助系统 包括以下6 个系统：设备冷却水系统 。为核岛中的热交换器提供去除离子的冷却水。反应堆腔室和废燃料冷却系统。用于反应堆腔室和废燃料池池水的冷却和净化；可以对压力壳充、排水。辅助给水系统。当蒸汽发生器的主给水系统 完全失去作用时就投入运行。在反应堆起动、升温和停堆时，也由这个系统给蒸汽发生器供水。通风和空调系统。用于维持室的温度和湿度，为运行人员和设备提供适宜

11、的工作环境，减少室空气中放射性碘的浓度，并减少向大气中排放放射性物质。压缩空气系统 。为调节器、气动阀和安全阀等设备提供压缩空气。7放射性废物处理系统。包括排放液体收集系统，硼酸再循环系统，气体、液体和固体废物处理系统， 监测和排放系统， 蒸汽发生器排污系统和液体废物排放系统。5.5 常规岛设备及系统介绍常规岛。英文： Conventional Island ，简称： CI，定义：核电装置中汽轮发电机组及其配套设施和它们所在厂房的总称。常规岛的主要功能是将核岛产生的蒸汽的热能转换成汽轮机的机械能，再通过发电机转变成电能。在压水反应堆核电厂中，常规岛的工艺系统也称为核电厂二回路系统。它的主要工艺

12、系统有主蒸汽系统、主给水系统、汽水分离再热系统、凝结水系统、高压加热水系统、低压加热水系统、辅助给水系统、辅助蒸汽系统、疏水系统和常规设备中间冷却水系统等。二回路干要设备有汽轮机、发电机、凝汽器、汽水分离再热器、高压加热器、低压加热器、除氧器及其水箱、 凝结水泵及生给水泵等。常规岛厂房主要有汽轮机房、 冷却水泵房和水处理厂房、 变压器区构筑物、开关站、网控楼、变电站及配电所等。常规岛通常包括以下几个部分：汽轮发电机组、 励磁系统 、主蒸汽和主给水系统 、凝结水系统、主给水及加热系统、电气和流体系统、辅助冷却系统、暖通空调系统、辅助配电系统 、仪表和控制系统等。上述各系统的设备均安装在汽轮发电机

13、厂房。输电系统至主变压器的终端，包括：发电机引线、导管及其辅助设备，主变压器，高压单元厂用变压器，发电机断路器，测量和保护系统， 接地系统。5.6 技能教室及模拟机房参观8核电站仪控系统的功能核电站仪控系统控制着整个电能生产的主要和辅助过程，并在所有运行模式及紧急情况下维护电厂的安全性、可靠性和可用性，以及在正常运行工况下维护环境的正常状态。仪控系统具有两大功能： 信息功能和控制功能。田湾核电站全数字化仪控系统的组成田湾核电站采用全数字化仪控系统，又称全数字集散控制系统 （或DCS-分散式控制系统）主要由正常运行仪控系统Teleperm XP(TXP)和安全仪控系统 Teleperm XS(T

14、XS)、堆本体仪控系统 （堆外核测、 堆核测、棒控棒位等系统）和 BOP 仪控系统 4 部分组成。田湾核电站全数字化仪控系统的功能分级TNPS全厂仪控系统按照功能可以划分成 3 级，即现场及自动化级、机组级和全厂级仪控系统。其中：(1)现场及自动化级仪控系统：基于TXP、TXS、其他微处理器系统以及网络通讯设施构成，用于实现对工艺过程及设备的测量、监视、控制和保护；(2)机组级仪控系统：基于OM690 操作监视系统构成，用于实现正常运行和应急工况下对机组的监视、控制和保护；(3)全厂级仪控系统：基于OM690 操作监视系统构成，用于实现对全电厂的监视和控制、与电力系统连接的监视和控制等。田湾核

15、电站全数字化仪控系统的安全分级从安全角度考虑，根据国际原子能机构颁布的核安全导则D3D8，将仪控系统分为3 个安全等级：安全 (1E)、安全相关 (SR)和非安全 (NS)。反应堆保护系统功能全部在TXS中实现，安全相关功能的一部分在TXS中实现另外一部分在TXP 中实现。 TXP 系统也用做对非安全功能进行控制。95.7 连岛半日游连岛古称鹰游山， 面积 7.6 平方公里，是省最大的海岛， 与港隔海相望，通过 6.7 公里的中国最长的拦海大堤与市东部城区相连。集青山、碧海、茂林、海蚀奇石、天然沙滩、海岛渔村人文景观于一体，是唯一的 AAAA 级海滨旅游景区，还以盛产海鲜著称。 得天独厚的资源已使连岛成为夏季避暑纳凉、踏浪休闲娱乐、享受海鲜美味的旅游胜地。连岛其实最具特色的是奢侈的礁石岸线，只看这些惊涛拍岸的景观，整个岛上就足可以看一天。 一些礁石常年受海浪拍击， 呈现鱼骨状或珊瑚状的奇特形状。连岛的特色其实是山海一体，更适合“东临碣石，以观沧海”，这是非常独特的。6，实习体会与小结通过这次为期6 天的实习，实现了四年来知识与实践的结合，对核电站有了整体的认识， 对核电站整体的工作流程， 各个部分的工作原理都有了更为深刻的见解。也深深
