晶体二极管习题2与答案2018

1、精选优质文档-倾情为你奉上第2章§2.2 晶体二极管习题2与参考答案【考核内容】1、二极管工作状态的判断。2.2 半导体二级管2.2.4 二极管的用途2.2.4.1二极管恒压模型：考虑二极管正向导通两端电压恒压二极管电路习题【分析方法】1、判断二极管两端正极对负极的电位差，即二极管正负极电压：（1）若二极管两端正极电位大于负极电位，则二极管正向导通。二极管处于正向导通状态，此时管子两端电压降变化不大，利用此特性，可将二极管看成电压源，一般电路判断为硅管，典型值。对于锗二极管，取。【注意】：硅二极管处于正向导通，P区接正极，N区接负极。硅二极管导通等效电路（2）若二极管两端正极电位小于

2、负极电位，则二极管反向截止，二极管视为断路。2、回路的“绕行方向”一般以二极管正极开始绕行，绕行到负极，在判断二极管两端正极对负极的电位差时，要写出正极对负极的所有电源的代数和，遇正为正，遇负为负。习题 1-恒压二极管【例题1】如图所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为硅二极管硅二极管导通压降取0.7v。 （1）解：分析：以二极管开始正极绕行，则二极管正向导通，UD0.7V，视为0.7V电压源。【注意】P区接正极，N区接负极。电阻不标出阻值，并联两端电压相等，列出电源一端电压。所以， VO1= -0.7+2=1.3V。简写：二极管正向导通，VO1= -0.7+2=1.

3、3V。【例题2】如图所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为硅二极管硅二极管导通压降取0.7v。（2）解：以二极管开始正极绕行，则二极管反向截止，视为断路。电阻R无电流，所以， VO1=0V。简写：二极管反向截止，VO1= 0V。【例题3】如图所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为硅二极管硅二极管导通压降取0.7v。（3）解：回路的“绕行方向”一般以二极管正极开始绕行，绕行到负极，在判断二极管两端正极对负极的电位差时，要写出正极对负极的所有电源的代数和，遇正为正，遇负为负。()二极管正向导通，VO3=0.7-2= -1.3V*3、二极管折线模型

4、：（硅二极管典型值），习题2-理想二极管2.2.4.2、理想模型：忽略二极管正向导通两端电压理想二极管正向导通时，其管压降为 UD0 V，忽略二极管正向导通两端电压，即理想二极管正向导通时，视为短路。二极管反向截止时，（电流为 IS0A）二极管视为断路。理想二极管电路习题【分析方法】：1、判断二极管两端正极对负极的电位差，即二极管正负极电压：（1）若二极管两端正极电位大于负极电位，则二极管正向导通，理想二极管正向导通时，视为短路。（2）若二极管两端正极电位小于负极电位，则二极管反向截止，二极管视为断路。2、回路的“绕行方向”一般以二极管正极开始绕行，绕行到负极，在列写二极管两端的电压时，遇正为

5、正，遇负为负。【例题1】所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为理想二极管UD0V。（一个电源）解：分析：以二极管开始正极绕行，“绕行方向”ACB， 二极管两端的电位差满足正极电位大于负极电位，则理想二极管正向导通，UD0V，视为短路。VO1的电压为电源E与电阻R并联（电阻不标出阻值），并联两端电压相等，所以， VO1=2V。简写：二极管正向导通，VO1=2V【例题2】所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为理想二极管UD0V。 （2）解：分析：以二极管开始正极绕行，二极管两端的电位差正极电位小于负极电位，则二极管反向截止，二极管视为断路。电阻R

6、无电流，VO20简写：二极管反向截止， VO20【例题3】所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为理想二极管UD0V。 （3）以二极管开始正极绕行，则理想二极管正向导通，UD0V，视为短路。VO1的电压为电源E2与（电阻R串联电源E1）并联，并联两端电压相等，由于电源E2负极接输出+端，所以， VO32V。简写：二极管正向导通，VO32V晶体二极管自测题2一填空题1、导通后二极管两端的电压基本上保持不变，锗管一般取0.3 V，硅管一般取0.7 V。2、理想二极管正向导通时，其管压降为 UD0 V，忽略二极管正向导通两端电压，即理想二极管正向导通时，视为短路。二极管反向截

7、止时，（电流为 IS0A）二极管视为断路。*3、查表，2CZ3 ：硅整流 二极管，序号3。2CP11：硅普通 二极管，序号11二 综合题1、所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为硅二极管硅二极管导通压降取0.7v。 （1）解：二极管正向导通，VO1= -0.7+5=4.3V（2）解：二极管反向截止，VO2=0V2、所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为硅二极管硅二极管导通压降取0.7v。 （4）解：（)二极管正向导通，VO4= -0.7-2= -2.7V （5）解：（)二极管正向导通，VO1= -0.7+5=4.3V（6）解：（)二极管正向导

8、通，VO6= 0.7+2= 2.7V3、所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为理想二极管。（1）解：（ ） 二极管反向截止，（视为断路，电阻R无电流），VO4=2V（2）解：（）二极管正向导通，（视为短路，UD0V）， VO5=2V （3）解：()二极管反向截止，(二极管视为断路，电阻R无电流)。VO6=2V。 4、所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为理想二极管。解：（1）（ ）二极管正向导通，（视为短路），VO4= -2V（2）（）二极管反向截止，（视为断路，电阻R无电流），VO5= -2V （3）() 二极管正向导通，(二极管视为短路)

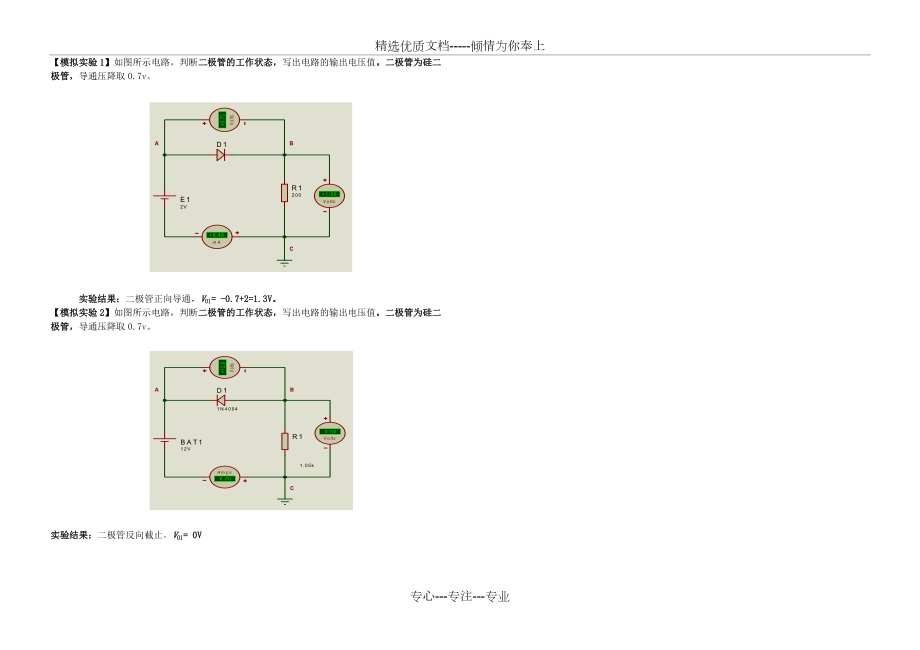

9、，VO6=0V。 5、所示电路，判断二极管的工作状态，写出电路的输出电压值。设二极管为硅二极管硅二极管导通压降取0.7v。 （4）解：（)二极管反向截止，VO4= -6V（5）解：（)二极管正向导通，VO1= 0.7-6= -5.3V（6）解：（)二极管反向截止，VO6= -2V【参考】.【引入】如图所示，电压为多少？基尔霍夫电压定律(KVL)内容，表达形式一：在任何时刻，沿着电路中的任一回路绕行方向，回路中各段电压的代数和恒等于零，即å U = 0.回路的“绕行方向”是任意选定的，一般以虚线表示。在列写回路电压方程时通常规定，对于电压或电流的参考方向与回路“绕行方向”相同时，取正号，参考方向与回路“绕行方向”相反时取负号。遇正为正，遇负为负。根据基尔霍夫第二定律，可得 图中电压为： (1)“绕行方向”ABCD，则 ；(2)“绕行方向”ADCB，则电压相等，【模拟实验1】如图所示电路，判断二极管的工作
