景区大气监测系统

1、Voz-DQ100型景区大气监测系统 之大屏幕显示方案介绍郑州沃众实业有限公司郑州沃众电子衡器有限公司 工程联系人： Neme:刘庆勇 目 录公司介绍3系统介绍3系统组成4技术参数5系统特点7产品优势8系统预算9售后服务的保证体系及产品验收11公司介绍 系统介绍郑州沃众实业有限公司是目前河南省内唯一的一家大气监测系统的生产型企业，也是物联网设备和解决方案的优质提供商。我们基于客户需求持续创新，一直致力于物联网传感器、智慧控制终端、云计算在环境和气象领域应用的研究，拥有完善的环境和气象物联网技术解决方案和产品。凭借在环境感知、智能化控制等领域的积累，公司已在环境和气象物联网传感领域建立了领先优势

2、。 自成立以来始终把技术研发和创新放在公司发展的首位，沃众拥有强大的技术研发团队，在大气负离子监测技术产品领域拥有深厚的技术积淀，积累了大量的应用技术经验，拥有大气负离子监测仪器的多项核心技术。 沃众还将不断技术创新研发为更好的为客户服务，提供更多更高品质的解决方案。本在线监测系统用于景区气候环境的实时监控和显示，主要大屏显示内容有（PM2.5、PM10、负氧离子、温度、湿度、噪声、风速、风向、日期、监测点名称）。该系统采用日本“JISB9929气体离子密度标准测量方法”中对平行电板式负离子测量仪提出了严格的技术要求，然而传统的电板式空气负离子检测仪最大的问题在于传感器部分的不稳定性，特别在潮

3、湿的环境下，传统的抛光式电板对猝发式负电荷分子有极大的敏感性，这导致测量过程中数据变化可能非常大，使得测量结果的不可预期性加大。 采用了抗潮耐高温技术，本系统采用了多项特殊的抗潮耐高温耐低温设计结构，解决可环境湿度达90%以上、环境温度在零下30摄氏度和零上70摄氏度的测试难题。 通过运用现代传感器技术、自动控制技术、几时应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测系统，实现了数据采集、传输、处理、发布的全部自动化、智能化。管理人员可在全国任何一处远程获取前端设备所保存的数据以及对设备的运行情况进行监控。 系统架构设计合理，可防止结露、静电、雷电感应、极板短路等因素

4、导致的不良影响或损坏，保证设备在野外能稳定可靠运行负离子在线监测系统监测设备具有抗干扰能力强，防雨能力强，通信稳定，测试精度高等优点，主要适用于一般园林及环保数值观测，能适应各种气候环境，具备GPRS数据通信功能，可在任何一台具有互联网功能的电脑上对设备进行操作，带有接收和分析系统，可以查看数据，并提供曲线分析，能实直观的反应负离子变化的情况，先进的GPRS无线传输功能可将负氧离子实时监测数据显示在LED显示屏上。该系统符合GB3095-2012环境空气质量标准。系统组成本系统主要有以下几个部分组成： 本系统由数据采集器、传感器、无线传输系统、后台数据处理系统及信息监控管理平台。监测子站集成了

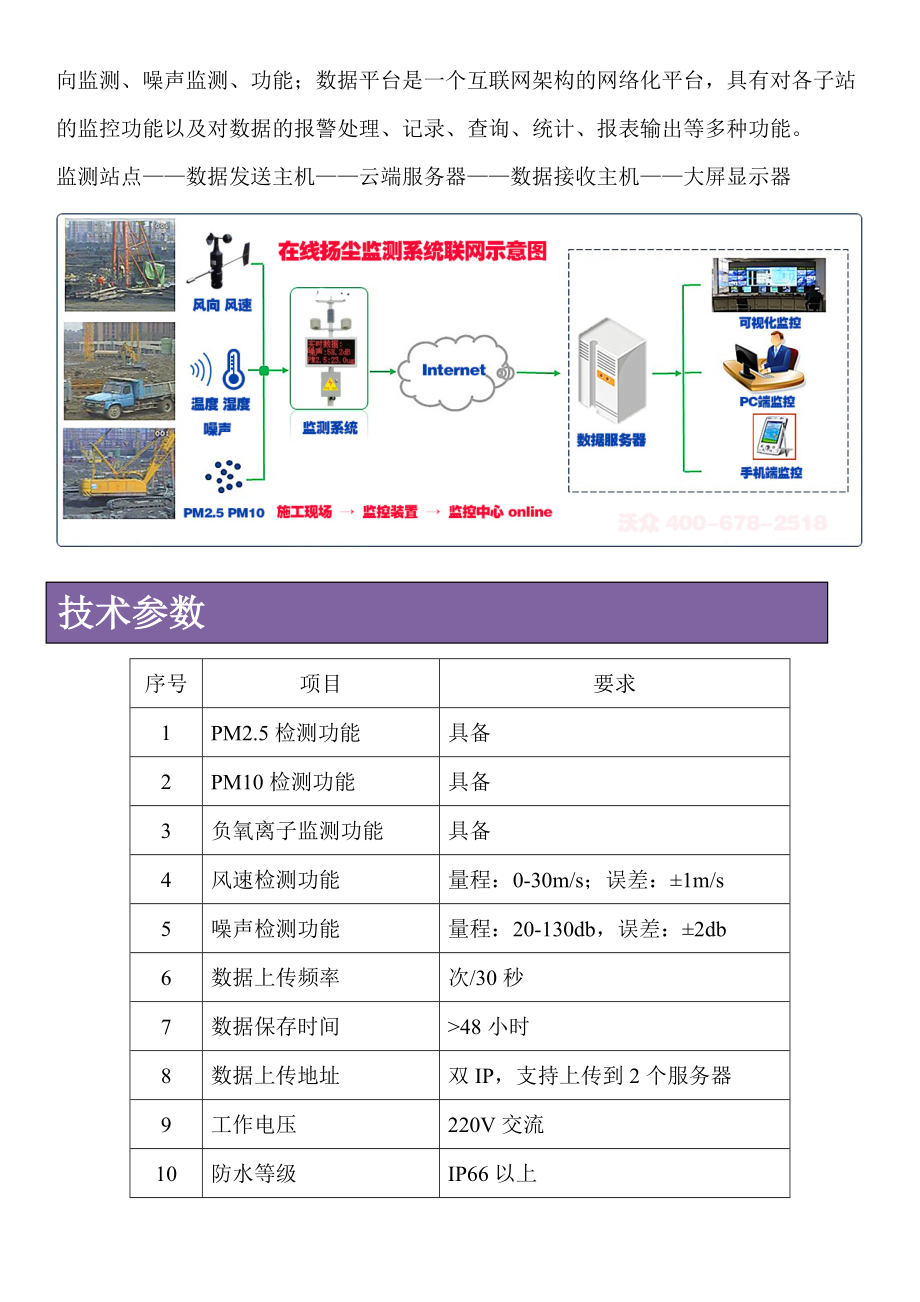

5、大气负氧离子、 PM2.5、 PM10监测、环境温湿度及风速风向监测、噪声监测、功能；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。监测站点数据发送主机云端服务器数据接收主机大屏显示器技术参数序号项目要求1PM2.5检测功能具备2PM10检测功能具备3负氧离子监测功能具备4风速检测功能量程：0-30m/s；误差：±1m/s5噪声检测功能量程：20-130db，误差：±2db6数据上传频率次/30秒7数据保存时间>48小时8数据上传地址双IP，支持上传到2个服务器9工作电压220V交流10防水等级

6、IP66以上11开关量输出数量>2路继电器输出12通信协议通信协议开放，支持SDK二次开发13远程访问支持远程/本地浏览器访问；负氧离子技术参数：测量方法：吸入式电容法。测量范围：（低浓度）09.99×104个/cm3,（高浓度）1059.99×108个/cm3。分辨率：1个/cm3与10个/cm3（可选）。Ø误差：离子浓度±5%；离子迁移率±5%。Ø采样频率：1次/小时（可调，最小频率1次/1s）。Ø迁移率：0.4（cm2Vsec）。断电数据保存：10年。Ø工作模式：单机轮换。通讯方式：GPRS/CDMA、

7、RS232、RS485、无线433M、RJ45、串口。Ø温湿度测量：温度（测量范围：-4080准确度：±0.3分辨率：0.1），湿度（测量范围：099.9%RH准确度：±2%RH分辨率：0.1%RH）。Ø工作电压：交流220V。工作环境：温度：-3060湿度：湿度：0100%RH。平均功耗：10W。 Ø数据存储方式：数据可以保存为数据库EXCELTXT等格式。ØUSB存储：设备具有USB接口，支持优盘存储数据。名称        测量范围

8、60;        分辨率               准确度      风速：      060m/s         0.1 m/s

9、       ±（0.3±0.03V）m/s风向：      0360°            1°

10、77;3°  大气温度：  -30+70         0.1                ±0.3相对湿度：  0100%RH          1%RH

11、;                ±3%RH 大气压：   5001100hPa     0.1 hPa                 ±0.3hP

12、a   PM2.5：   0500ug/m3         1ug/m3                ±10%  PM10：    02mg/m3

13、;     1ug/m3                ±10%  TSP：         020mg/m3          1mg/m3  &#

14、160;             ±10% 噪声：       30130db             1db

15、0;     ±0.5% 摄像机：    室外网络红外高速球,水平360度连续旋转，垂直90°,红外100米以上，支持有线/3G无线网络传输供电系统    AC220V  通讯系统    RS485，GPRS，光纤等 选配安装支架    2.5米三角架    立杆支架（高度可定制）

16、0; 系统特点（1） 满足野外作业需求，具有防风、防雨、防尘等功能，满足IP65防护等级。（2） 采集设定：可自由设定采集时间间隔，并可1分钟-24小时采集间隔任意设定。（3） 采集器：支持DC924V输入，电源具有防反接、抗脉冲群、防雷、防静电等保护措施。（4）数据存储：自带标准的SD卡座，标准的USB2.0接口，可以使用U盘进行数据的导出操作（免去必须携带电脑或是其他设备等繁琐的操作）。（5）显示方式：主机采用高灵敏度液晶屏显示，方便客户现场分析数据。（6）扩展性能：支持多种尺寸TFT彩色液晶和LED显示屏等的即插即用实时显示数据。系统采用模块化设计，方便功能扩展、屏蔽或接入其他

17、传感器。（7）能全天候、全地域自动正常运行。Ø能在高温、低温、高湿环境下正常运行。Ø（8）具备防外界风、结露保护等丰富的保护功能。（9）采用模块化结构设计，便于扩展、更换部件及维护维修。Ø（10）具备观测要素、通信方式扩展的功能。Ø（11）整体构件和电气性能都应具备防雷和安全要求。产品优势1.实时发布 可全自动无人值守发布实时气象信息，采用GPRS实时在线方式传送信息，能实现大气负离子、大气温、湿度，空气品质等数据。2.个性化发布 可无线远程发布信息，滚动播报。可根据需要发布公告通知、温馨提示、公益安全、灾害应急等多种信息。3.传输距离不受限 LED信息

18、发布系统通过GPRS无线发布不受距离限制，无需布线，在全国范围内无线GPRS网络覆盖的地方都能使用。4.安全性强 加密发送方式，信息从本地直接发出，保证了信息的合法来源和权威性，坚决杜绝违法信息。5.先进技术 LED信息发布系统，充分利用计算机互联网络、移动无线通信系统、显示控制等先进技术，整个系统能够可靠稳定运行，不但能够满足无线LED信息联网发布需要，而且能够支持相关各个行业内部具体业务需要。可以随时随地发送信息，及时更新显示。6.需求定制 根据用户需求配置LED信息发布系统的显示内容，根据实际地形因地制宜选择合适的安装和信息发布方式，无安装和信息发布限制，适用于不同的用户及安装位置。功能

19、和特点： 1.实时显示监测到的大气负离子浓度数据。2.实时显示大气温、湿度、风向、风速、噪声等数据。 3.采用远程无线方式接收数据并显示在LED显示屏上。 4.滚动播报公告通知、温馨提示、公益安全、灾害应急等多种信息。5. 防水设计：采用特殊的箱体结构，表面采用专业胶封装，背面设计有防水槽及防水胶圈。 6.防尘设计：突破性地将传统风扇散热升级为散热板散热，实现了箱体的 全密闭设计，从而做到彻底防尘，大大延长屏幕寿命。具有防潮、防尘、防腐、防静电、防雷击等保护功能，同时具有过流、短路、过压、欠压保护功能。 7.宽可视角度：为适应户外开阔的空间，户外LED采用宽视角设计，将 视角提高到110度，大

20、大提高了可视的范围。8.外型美观大方，结构坚固耐用。系统预算9.标配显示屏尺寸：长1180mm*高6500mm；数据采集终端站点类别产品名称型号数量单价（元）参数说明风速传感器TY-FS/011套量程：060m/s 分辨率：0.1 m/s精度：±（0.3±0.03V）m/s风向传感器TY-FX/01套量程：0360° 分辨率：1° 精度：±3°噪声传感器TY-ZS1套量程：30130db 分辨率：1db精度：± 0.5%PM2.5TY-PM1套量程：0500ug/m3 分辨率：1ug/m3 精度：±10%PM10T

21、Y-101套量程：0500ug/m3 分辨率：1ug/m3 精度：±10%负氧离子设备VOZ-FY1台3800离子测量范围：0-500万个/cm3空气温度传感器TY-01/11套量程：-3070 分辨率：0.1空气湿度传感器TY-01/21套量程：0100% 分辨率：0.1%主机数据采集/发送TY-CJ1台多通道数据采集器、可自动记录、记录间隔可根据客户需求设置、带220V或者12V供电、232和RS485数据提取、MD306液晶显示屏供电方式220V供电系统1套市电交流电通讯方式GPRS无线传输1套要求公网电脑、开通GPRS手机卡一张、可对接客户自己的服务器、或者政府指定服务器驱动

22、LED显示屏卡TY-P1套用于驱动LED屏LED显示屏多行字屏TY-P1块尺寸25cm*105cm（选配）配件百叶箱TY-12放置噪声、pm2.5、pm10传感器设备支架TY-113米立杆支架（直径8cm）仪器防护箱TY-11用于安装采集仪或电源系统气象软件TY-11附送 本地数据下载、查看、分析合计云服务器服务器软件：免费服务器租赁费：1个站点1200元/年（客户也可自己租赁服务器）数据卡费用：1个站点100元/年（客户也可自己充值）技术服务费：1个站点1000元（如服务器租赁费用及数据卡费用有我公司负责本项费用可免除）数据接收主机及终端显示大屏幕类别产品名称型号数量单价（元）参数说明主机数据接收TY-CJ1台多通道数据采集器、可自动记录、记录间隔可根据客户需求设置、带220V或者12V供电、232和RS485数据提取、MD306液晶显示屏供电方式220V供电系统1套市电交流电通讯方式GPRS无线传输1套要求公网电脑、开通GPRS手机卡一张、可对接客户自己的服务器、或者政府指定服务器驱动LED显示屏卡TY-P1套用于驱动LED屏LED显示屏多行字屏TY-P1块尺寸1.8m*1.6cm售后服务的保证
