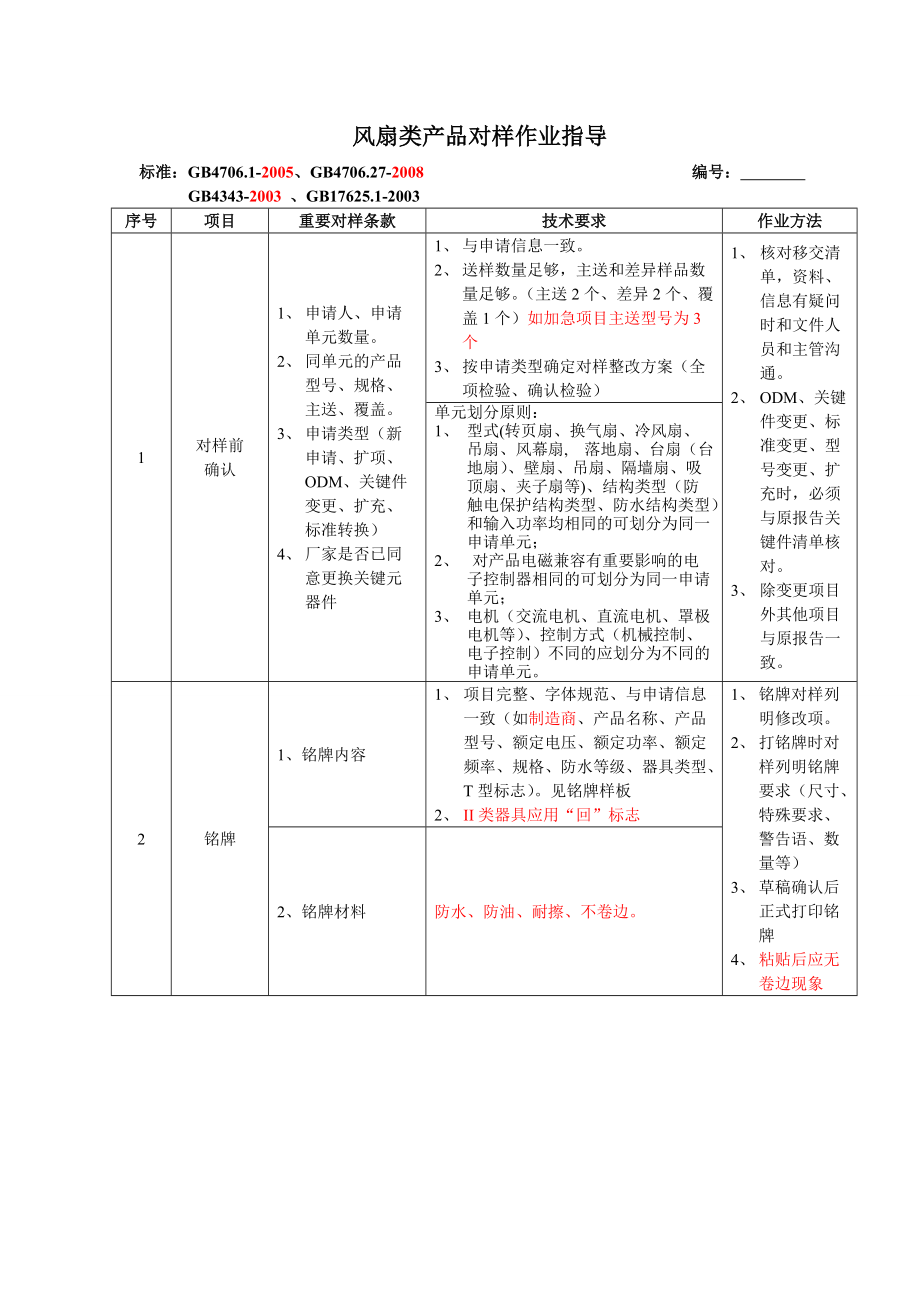

风扇类产品对样作业指导

1、风扇类产品对样作业指导标准：GB4706.1-2005、GB4706.27-2008 编号： GB4343-2003 、GB17625.1-2003序号项目重要对样条款技术要求作业方法1对样前确认1、 申请人、申请单元数量。2、 同单元的产品型号、规格、主送、覆盖。3、 申请类型（新申请、扩项、ODM、关键件变更、扩充、标准转换）4、 厂家是否已同意更换关键元器件1、 与申请信息一致。2、 送样数量足够，主送和差异样品数量足够。（主送2个、差异2个、覆盖1个）如加急项目主送型号为3个3、 按申请类型确定对样整改方案（全项检验、确认检验）1、 核对移交清单，资料、信息有疑问时和文件人员和主管沟通

2、。2、 ODM、关键件变更、标准变更、型号变更、扩充时，必须与原报告关键件清单核对。3、 除变更项目外其他项目与原报告一致。单元划分原则：1、 型式(转页扇、换气扇、冷风扇、吊扇、风幕扇, 落地扇、台扇（台地扇）、壁扇、吊扇、隔墙扇、吸顶扇、夹子扇等)、结构类型（防触电保护结构类型、防水结构类型）和输入功率均相同的可划分为同一申请单元；2、 对产品电磁兼容有重要影响的电子控制器相同的可划分为同一申请单元；3、 电机（交流电机、直流电机、罩极电机等）、控制方式（机械控制、电子控制）不同的应划分为不同的申请单元。2铭牌1、铭牌内容1、 项目完整、字体规范、与申请信息一致（如制造商、产品名称、产品型

3、号、额定电压、额定功率、额定频率、规格、防水等级、器具类型、T型标志）。见铭牌样板2、 II类器具应用“回”标志1、 铭牌对样列明修改项。2、 打铭牌时对样列明铭牌要求（尺寸、特殊要求、警告语、数量等）3、 草稿确认后正式打印铭牌4、 粘贴后应无卷边现象2、铭牌材料防水、防油、耐擦、不卷边。3说明书1、型号、规格、参数、工厂信息、安装说明、接地符号、电源线更换、警告语。1、 字体规范、内容与申请信息一致、安装说明与样品一致。2、 说明安装于风扇上的照明器具的型号和类别3、 说明隔墙扇，是否可以安装于窗户或墙壁外4、 对于隔墙扇和管道扇说明：必须注意避免气体从敞开的气道或其他的明火设备回流进室内

4、。5、 对于清洗时要拆下防护外壳的器具，应说明：拆下防护外壳前必须确保风扇与电源断开。1、核对说明书、资料，对样列明修改条款。2、安装图、结构图、原理图。1、与样品一致，没有图纸时请利用公司原有资源。核对资料4关键件1、确认属于关键件的元件。1、实施细则附件4（通常用关键件列表及常用供应商一览表）。1、 对样列明关键件状态及整改方案。2、 核对已提供证书与实物相符。3、 关键件差异符合单元划分原则4、 ODM、关键件变更、标准变更除已声明差异外，其它保持与原报告一致。5、 厂家同意更换元器件列明更换厂家实施更换。6、 关键件随机检要求时请厂家按随机检要求送样。2、功率、电源线、插头的规格配置确

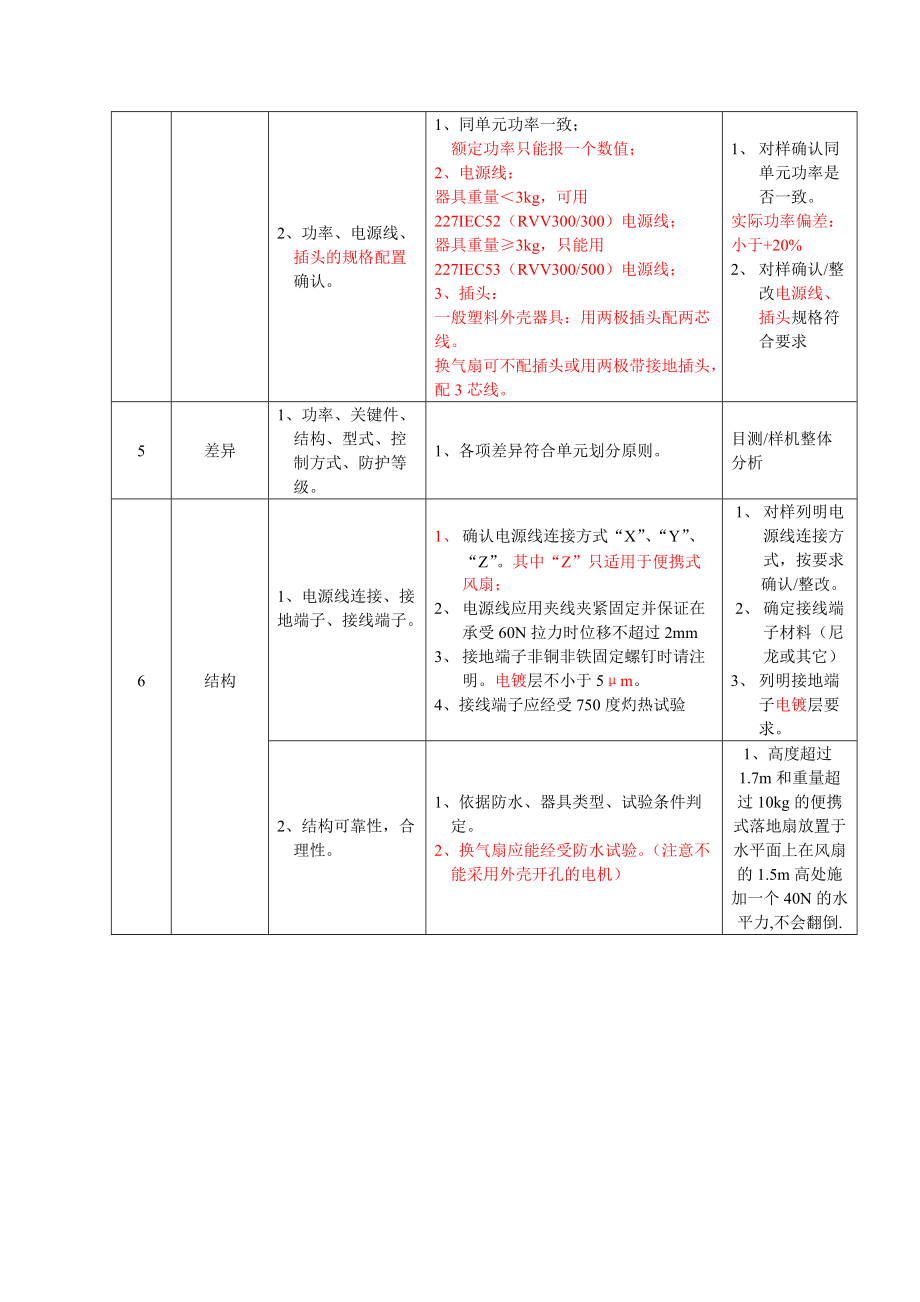

5、认。1、同单元功率一致； 额定功率只能报一个数值；2、 电源线：器具重量3kg，可用227IEC52（RVV300/300）电源线；器具重量3kg，只能用227IEC53（RVV300/500）电源线；3、 插头：一般塑料外壳器具：用两极插头配两芯线。换气扇可不配插头或用两极带接地插头，配3芯线。1、 对样确认同单元功率是否一致。实际功率偏差：小于+20%2、 对样确认/整改电源线、插头规格符合要求5差异1、功率、关键件、结构、型式、控制方式、防护等级。1、各项差异符合单元划分原则。目测/样机整体分析6结构1、电源线连接、接地端子、接线端子。1、 确认电源线连接方式“X”、“Y”、“Z”。其中

6、“Z”只适用于便携式风扇；2、 电源线应用夹线夹紧固定并保证在承受60N拉力时位移不超过2mm3、 接地端子非铜非铁固定螺钉时请注明。电镀层不小于5m。4、接线端子应经受750度灼热试验1、 对样列明电源线连接方式，按要求确认/整改。2、 确定接线端子材料（尼龙或其它）3、 列明接地端子电镀层要求。2、结构可靠性，合理性。1、依据防水、器具类型、试验条件判定。2、换气扇应能经受防水试验。（注意不能采用外壳开孔的电机）1、高度超过1.7m和重量超过10kg的便携式落地扇放置于水平面上在风扇的1.5m高处施加一个40N的水平力,不会翻倒.3、内部检验1、 内部布线平滑无锐边、导线不得接触利角利边、

7、散热片等； 2、 导线通过金属孔应配置导管、防止导线与运动部件接触；3、 内部布线和多种不同部件之间的电气连接应加以适当的保护；4、 连接导线的布置应保证在使用或维修中相对移动而不受到过度拉力；5、 正常使用时绝缘不应受到损坏；6、 黄/绿导线只能作接地、连接时地线应比L、N线长；7、 铝线不应作内部布线使用；8、 多股导线在承受压力时不能锡焊连接；9、各连接已可靠连接接地线，L、N、接地标识清晰；10、接地线应加梅花介子或弹垫固定并有接地标记。1、带摇头功能的风扇，内布线要承受100000次摇头。4、电机铭牌参数1、与申报资料一致（对样整改措施） 核对资料5、旋钮帽的拔出力1、要求能承受15

8、N拉力不脱落手动、模拟检测6、外壳、网罩、电机盖的安全结构及机械性能1、 网罩模拟试验指用20N的力插入时不应与风页前缘接触；2、网罩应能承受20N的推、拉力各一次后不应损坏或严重变形。模拟检测7、标志、警告语1、 整机铭牌：字体规范、内容完整，附铭牌样板。2、 固定式器具上的调节装置和开关不同位置应用数字、字母等直观标记标明，如“0、1”；3、 控制器、调节装置等应有调节方向的指示。4、 中文简体字目测7通电检测通电正常，各开关功能正常、档位正确。通电一段时间电机温升不应过高，电机转动平稳无异常噪音或震动。注：1、整改完毕填写整改记录及照相存档 主送：（内部、外部），覆盖：外部出样时核对：1

9、、铭牌，2、通电正常，3、数量正确，4、已照相，5、关键件与申报资料一致。几种特殊申请特殊注意点：1、 ODM：核对原检测报告照片、关键件清单、上网查证书是否有效。2、 更改标准：（1）核对标准差异部分。 （2）核对样机与原检测报告照片、关键件清单。3、 增加元器件：核对原报告原件清单，提供新关键件一览表。4、 扩充型号申请：核对原检测报告，允许有差异，但不违反单元划分原则。铭牌样例：产品名称落地扇型号规格FS-75 750mm额定电压220V额定频率50Hz输入功率230W单位名称佛山市金长锋电器有限公司注：II类器具增加器具符号回 防水等级非IPX0时需增加。CCC检测项目风扇类产品通常关

10、键件及可选供应商一览序号元件名称可选供应商1电机东盛（转页扇、台扇），长安（工业换气扇、家用换气扇），星辉（家用换气扇），穆院、恒骏（同步电机）2电源线插头组件华成/顺欣隆已变成创宏和鹏隆/大正3琴键开关永联/华丰/华宏4旋转开关/跷板开关永联、华宏 / 万事达5电容器顺德华达/顺德卓力/顺德百明6热熔断体升平（RH）7接线端子夏北一辉/永联/必达/东莞金笔8定时器恒生/长城/荣达9拉线开关永联不合格项汇总产品名称不合格项整改措施落地扇1、试验指用不大于20N的力可从前网罩进入碰到扇叶前缘；1、更换质量较好的网罩，使试验指不能碰到前叶前端；2、器具稳定性试验不合格，不符合标准第20.1条；2、

11、磨平底座支撑柱，使接触面增大，缩短连接杆； 3、器具开关内的带电件到开关易触及表面的爬电距离、电气间隙为5.5mm,不符合标准第29.1条；3、磨掉器具开关内的镀锌层；4、缺电机证书；4、电机也同时进行CCC认证，申请编号是A2003CCC0401-117435，委托号是005-CG2003-5575-S；5、机头金属盖罩无可靠接地。5、去除机头金属盖罩上的漆层及加上弹簧垫片，使金属盖罩可靠接地连接。6、接线端子850灼热丝试验起燃，火高20mm，接线端子20mm范围内的非金属材料（外壳）针焰试验不合格，不符合标准第30.2.3条。6、接线端子材料改为PC材料。壁扇1、说明书中无器具的安装高度

12、说明1、补送一份改正的说明书，增加此项内容；2、试验指用不大于20N的力可从前网罩进入碰到扇叶前缘；2、更换质量较好的网罩，使试验指不能碰到前叶前端；4、机头金属盖罩无可靠接地。4、去除机头金属盖罩上的漆层及加上弹簧垫片，使金属盖罩可靠接地连接。换气扇检验依据 GB4706.1-1998、GB4706.27-2003 标准： 1、 说明书中无器具可否安装于窗户或墙壁外使用的说明，无隔墙扇必须避免气体从敞开的气道或其他的防火设备流进室内的说明，不符合标准第7.12.1条； 1、 在说明书中增加器具可否安装于窗户或墙壁外使用的说明，增加隔墙扇必须避免气体从敞开的气道或其他的防火设备流进室内的说明；

13、 2镀层声明中的镀层材料不明确，不符合标准第27.4条；2、重新提供明确的镀层声明；楼顶扇电动机型号申请书、铭牌与产品描述三者不一致，正确名称应为“楼顶扇用电容运转电动机”，请确认；铭牌与产品描述把电动机名称都改为“楼顶扇用电容运转电动机”。 CCC检测项目及收费（该收费是最早期的）标准项号单位检测项目名称收费标准（元） 安 全6章分类107章标志和说明808章防人身危险1209章高低压运行10010章能耗51011章温升40012章超负荷运行10013章工作状态下的抗电强度及泄漏电流48014章电视干扰的抑制15章耐潮湿试验50016章潮湿状态下的抗电强度及泄漏电流32017章变压器和相关电路的过载保护20018章疲劳试验100019章在异常工作下的运行90020章不稳定性和机械伤害试验46021章机械危险试验54022章结构设计确认60023章内部电气连接合理性试验14024章电器附件安全性确认18025章外部电源连接安全性检验20026章外导线连接方式的检验12027章安全接地合理性检验26028章机械和电气连接螺钉的检验14029章电气危险距离的检验
