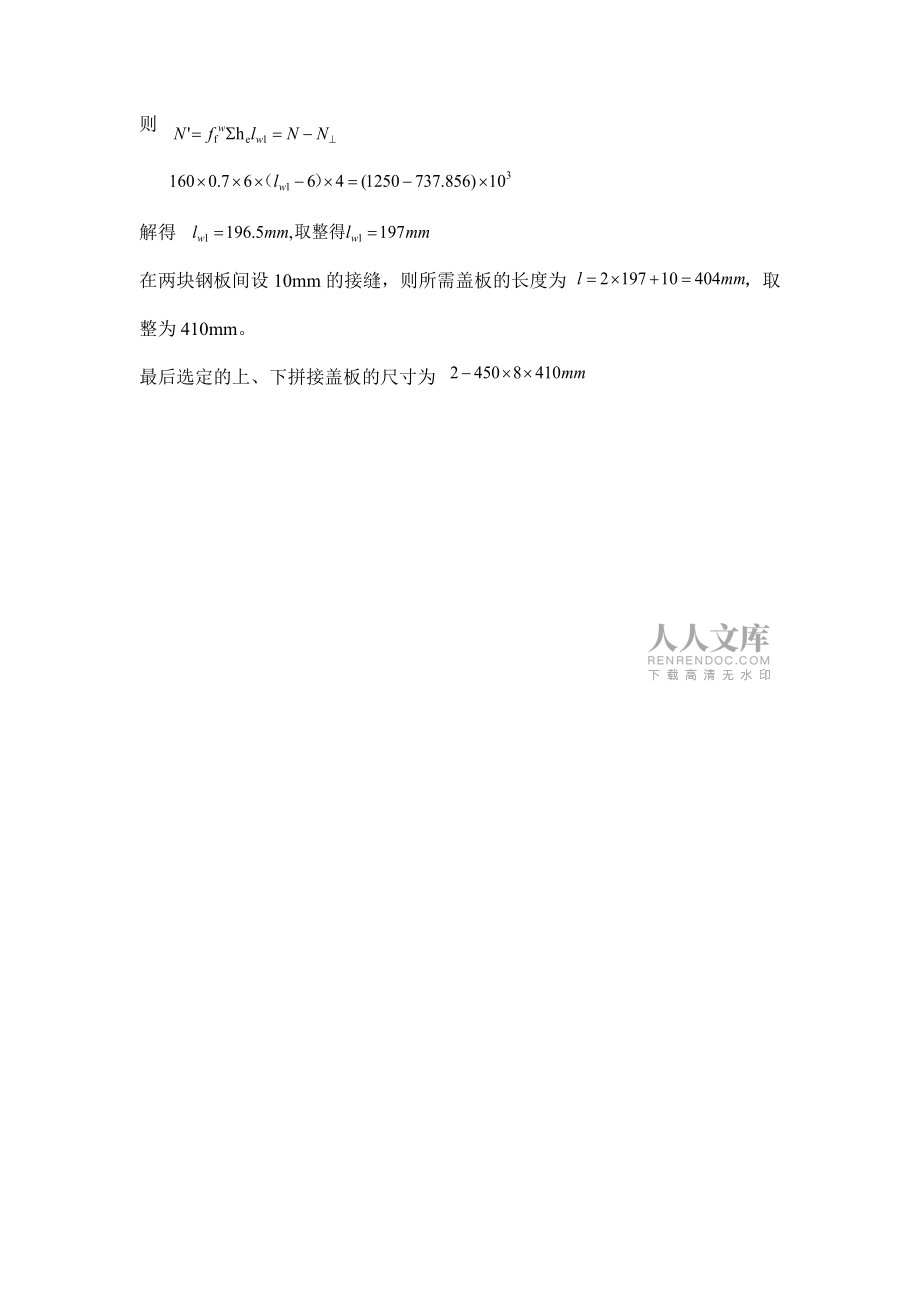

1、3.1解：一、设计为对接焊缝不满足要求，改用斜对接焊缝，取切割斜度为1.5:1，即tan=1.5,=56º,斜缝计算长度为 此时焊缝的正应力为剪应力为2、 双拼盖板围焊缝 取拼接盖板的宽度为b=450mm，设拼接盖板的厚度为t2 ， 拼接盖板的钢材取为Q235，根据强度要求，拼接盖板的截面面积应不小于钢板的截面面积，即2bt2Bt1 , ，t2=8mm，由构造要求确定焊脚尺寸：所以可以取焊脚尺寸hf=6mm，角焊缝的强度设计值为 ，则端焊缝承担的力为： 侧面角焊缝承担的力则解得在两块钢板间设10mm的接缝，则所需盖板的长度为 ，取整为410mm。最后选定的上、下拼接盖板的尺寸为 3.

2、2解：1、 计算焊缝截面处的内力二，计算焊缝截面的几何特性 3、 应力验算3、 “1”点的折算应力 满足强度要求。3.31、 三面围焊又构造要求确定焊脚尺寸： 肢背 肢尖因此，角钢肢背、肢尖焊缝焊脚尺寸均可取为hf =8mm，角焊缝的强度设计值为 ，计算时取一个角钢计算，则单个角钢轴向拉力为 ，查表3.3可知肢背k1=0.7，肢尖k2=0.3。肢背肢尖肢背、肢尖焊缝计算长度为肢背焊缝的实际长度为 ，取整为320mm。肢尖焊缝的实际长度为 ，取整为100mm。2、 仅设计侧焊缝时，根据前面角钢肢背、肢尖的焊脚尺寸结果，计算角钢肢背、肢尖的焊脚尺寸也可均取为hf =8mm，此次计算按两个角钢焊缝一起受力计算。肢背、肢尖焊缝实际施焊长度为3.4焊缝受力剪力V=F ， 弯矩M=Fe控制点A解得3.51、 将力P平移至焊缝形心处，该焊缝承受剪力和扭矩的作用，2、 角焊缝
