岗前实训项目设计说明书

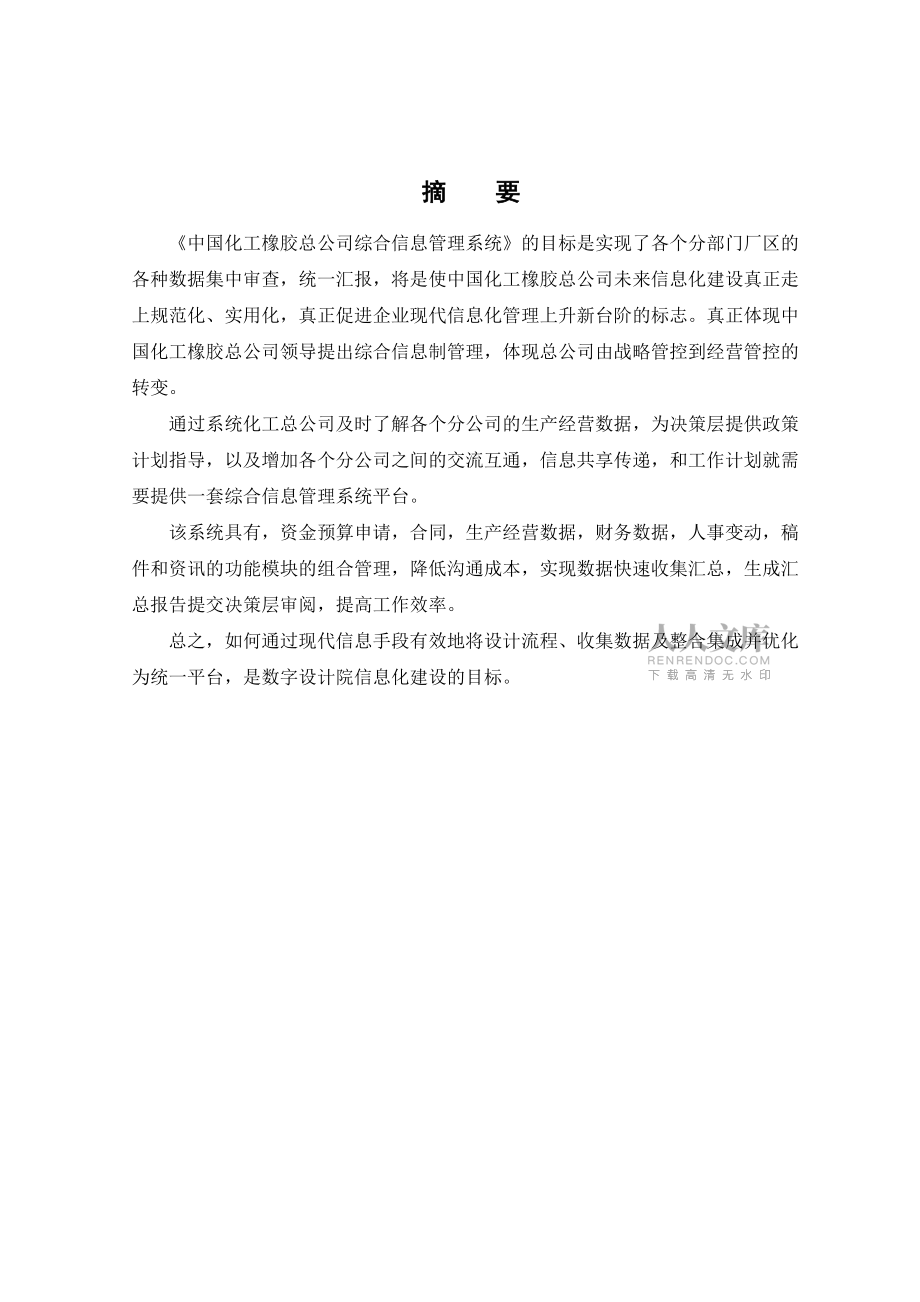

1、承德石油高等专科学校计算机与信息工程系项目设计说明书实 训 方 向： J2EE 项 目 名 称：中国化工橡胶总公司综合信息管理系统 所 属 班 级： 软件0803班 学 号： 29号 姓 名： 吴国宾 主 训 教 师： 周立波 设 计 时 间： 2010年12月2011年1月 成绩评定2011年 1 月 7 日摘 要中国化工橡胶总公司综合信息管理系统的目标是实现了各个分部门厂区的各种数据集中审查，统一汇报，将是使中国化工橡胶总公司未来信息化建设真正走上规范化、实用化，真正促进企业现代信息化管理上升新台阶的标志。真正体现中国化工橡胶总公司领导提出综合信息制管理，体现总公司由战略管控到经营管控的转

2、变。通过系统化工总公司及时了解各个分公司的生产经营数据，为决策层提供政策计划指导，以及增加各个分公司之间的交流互通，信息共享传递，和工作计划就需要提供一套综合信息管理系统平台。该系统具有，资金预算申请，合同，生产经营数据，财务数据，人事变动，稿件和资讯的功能模块的组合管理，降低沟通成本，实现数据快速收集汇总，生成汇总报告提交决策层审阅，提高工作效率。 总之，如何通过现代信息手段有效地将设计流程、收集数据及整合集成并优化为统一平台，是数字设计院信息化建设的目标。目 录摘 要1 引言1.1 编写目的：1.2 项目背景：1.3 定义：1.4 参考资料：2 总体设计2.1 需求概述2.2 软件结构：3

3、功能描述3.1 逐个模块给出以下说明：3.2 算法：模块所选用的算法。3.3 程序逻辑：3.4 接口3.5测试要点：4 系统评价4.1 软件能力：4.2 缺陷和限制：4.3 建议：5 总结1 引言1.1 编写目的：中国化工橡胶总公司综合信息管理系统是项目组的内部文档，是开发经理和开发人员在中国化工橡胶总公司综合信息管理系统系统需求分析书的基础上，从系统的逻辑对象、数据实体和界面逻辑关系中进一步整理和细化得到的设计方案。中国化工橡胶总公司综合信息管理系统将确定系统采用的技术架构方案，平台，并明确实际开发的组件、数据库表、窗口以及页面等。详细设计是把现实的技术应用到逻辑模型上，并考虑到实现的可能性

4、和最终系统的性能。中国化工橡胶总公司综合信息管理系统要达到如下一些目标：（1） 定义综合统计管理信息系统的各个组成部分（2） 描述各个组成部分的结构（3） 描述各个组成部分的相互关系以及他们如何协调与合作中国化工橡胶总公司综合信息管理系统的最终结果包含组件定义、特定平台上的用户界面设计，以及数据库的设计。中国化工橡胶总公司综合信息管理系统会说明系统的核心的代码，但具体每个模块的实现算法可以在模块的开发文档中说明。本文档的主要读者是项目组成员。是开发经理制定开发计划、测试管理制定测试计划、实施人员制定实施计划的基础。1.2 项目背景：1、项目的名称：中国化工橡胶总公司综合信息管理系统2、项目承担

5、单位：北京吉人远大石油科技有限责任公司3、项目委托单位：中国化工橡胶总公司4、项目起止时间：2010年12月至2011年1月1.3 定义：MIS管理信息系统Mysql数据库工具Eclipse网站开发语言代码工具XML超级文本标记语言代码文档IISInternet Information Service，Internet信息服务Java程序开发语言JRYD北京吉人远大石油科技有限责任公司的英文名称。 1.4 参考资料： 1）HTML3.2开发使用手册<<机械工业出版社>>1997年12月第一版第一次印刷2）J2EE构建企业系统<<清华大学出版社>>

6、2001年6月第一版第一次印刷3）jsp从入门到精通<<北京希望电脑公司>>1999年1月第一版1999年3月第二次印刷4）JQuery开发技术<<清华大学出版社>>2010年3月第一版第一次印刷5）Photoshop 5设计技巧与实例<<机械工业出版社>>1999年5月第一版第一次印刷2 总体设计 2.1 需求概述 人事周报模块填写本周人员的变动情况，提交时间在本周五。该模块分为两部分：人事周报管理和人事周报审批。人事周报管理是：用来收集下属单位本周的人事调动情况，每周五提交，人事周报的提交状态有：草稿，已提交，退回，在

7、查看页面能够看到领导审批的审批日志。人事周报审批是：用来为审批人提供一个审批界面，供其查看申请数据，以及可以执行审批动作，通过定义审批节点（创建节点，该节点需要一个角色审批）组合审批流程，申请单中记录当前执行到的节点信息号码，根据当前登录人的角色得到在申请信息列表中需要当前登录人审批的节点，实现审批。人事周报的填报流程共分四个角色，分别是：（1）企业人事部（填报） （2）企业领导（审批）（3）总公司人事部（审批）（4）总公司总经理（董事长）（审批）企业人事部负责填写人事周报，企业领导首先进行审批，如果审批不通过，则退回给填报人员，并附上审批意见；如果审批通过，则将该周报连同审批意见上报至总公司

8、人事部。总公司人事部进行审批，可以选择审批通过或者不通过，并附审批意见。最后交给总公司总经理（董事长）进行审批，全部审批通过后，该周报归档。2.2 软件结构：如给出软件系统的结构图。3 功能描述3.1 逐个模块给出以下说明： 功能 用来收集下属单位本周的人事调动情况，每周五提交，人事周报的提交状态有：草稿，已提交，退回，在查看页面能够看到领导审批的审批日志。 动作说明² 人事周报管理动作：全部【目的】人事部人员点击本连接，能够列出本单位的人事周报管理信息列表【输入】1.得到人事部登录人的部门信息【输出】正常情况：输出根据部门查询结果信息异常情况：无【约束】前置条件：人事部人员合法登陆

9、到本系统中后置条件：无特殊约束：1.根据人事部人员所在的部门信息查出人事周报列表2.其中列表页中部分字段值和样式需要控制审批进度：列出进度条，根据审批节点显示提交状态：“草稿”，“已提交”，“退回”审批状态：“未提交“，”审批中“，“通过”“退回”【流程】、登录系统、点击“审批事项” 、点击“人事周报管理”显示人事周报信息列表、点击“全部”按钮，显示本部门所有人事周报信息² 人事周报管理动作：新增【目的】各个下属企业的人事部人员录入本周的人员变动，每周五之前提交【输入】本期增加数本期减少数增减变动说明中层以上人员变动信息详情（需要单独提供页面列出本单位的人员信息供选择，选中之后，填写

10、变动职位）管理人员变动数据等信息，详见数据字典信息 【输出】正常情况：输出添加人事周报成功信息异常情况：输出人事周报相关错误信息 【约束】前置条件：人事部填报人必须合法登陆到本系统中后置条件：无特殊约束：输入的本期增加数和本期减少数数据必须为数字标题的第几周数字为本周周数时期范围为本周一到周日中层以上人员变动，需要提供一个界面选择本单位的人员信息，确定之后填写变动信息，管理人员数和总人数必须为数字，所占比例的计算结果保留两位小数可以上传多个附件每周只能填写一次 【流程】1、登录系统2、点击“审批事项”中“人事周报管理”3、进入模块点击“新增”4、按照要求录入数据，点击“保存”5、显示操作结果提

11、示² 人事周报管理动作：修改【目的】各个下属企业的人事部人员对已录入的未提交信息进行修改 【输入】本期增加数本期减少数增减变动说明中层以上人员变动信息详情（需要单独提供页面列出本单位的人员信息供选择，选中之后，填写变动职位）管理人员变动数据等信息，详见数据字典信息 【输出】正常情况：输出修改人事周报成功信息异常情况：输出修改人事周报相关错误信息 【约束】前置条件：人事部填报人必须合法登陆到本系统中，后置条件：无特殊约束：必须是未发送或者被退回的人事周报才可以修改一次只能更新一份人事周报可以对附件进行更新（包括删除以前添加的附件和重新添加附件）其他约束同新增动作要求 【流程】1、登录系

12、统2、点击“审批事项”中“人事周报管理“3、进入模块选中要修改的人事周报，点击“更新”4、在修改页面中按照要求录入数据，点击“保存”5、显示操作结果提示人事周报管理动作：提交【目的】各个下属企业的人事部人员把已经填好的周报发送给领导，供其审阅【输入】选中需要发送的周报，点击“提交”【输出】正常情况：输出提交成功信息异常情况：输出提交错误信息 【约束】前置条件：人事部填报人必须合法登陆到本系统中后置条件：无特殊约束：1、必须是未发送或者退回的预算周报才可以提交【流程】1、登录系统2、点击“审批事项”中“人事周报管理“3、选中要提交的周报，点击“提交”4、显示操作结果提示人事周报管理动作：删除【目

13、的】各个下属企业的人事部人员对处于草稿状态或者被退回状态的周报进行删除【输入】选中需要删除的周报，点击“删除”【输出】正常情况：输出删除成功信息异常情况：输出删除错误信息【约束】前置条件：人事部填报人必须合法登陆到本系统中，后置条件：无特殊约束：1、必须是未发送的预算周报才可以删除。【流程】1、登录系统2、点击“审批事项”中“人事周报管理“3、选中要删除的周报，点击“删除”4、显示操作结果提示人事周报管理动作：管理员删除【目的】管理员可以管理各个下属企业的预算周报信息，可以进行删除【输入】选中需要删除的周报，点击“管理员删除”【输出】正常情况：输出管理员删除成功信息异常情况：输出管理员删除错误

14、信息【约束】前置条件：总公司管理员必须合法登陆到本系统中，后置条件：无特殊约束：1、管理员可以删除资金人事周报管理信息，并且也需要删除属于该周报的附件和审批日志信息。【流程】1、登录系统2、点击“审批事项”中“人事周报管理“3、选中要删除的人事周报，点击“管理员删除”4、显示操作结果提示² 人事周报管理动作：改为草稿【目的】管理员可以管理企业的人事周报信息，可以进行修改草稿操作【输入】选中需要改为草稿的周报，点击“改为草稿”【输出】正常情况：输出改为草稿成功信息异常情况：输出改为草稿错误信息【约束】前置条件：管理员必须合法登陆到本系统中后置条件：无特殊约束：1、改为草稿的操作，必须为

15、第一个节点未审批之前可以改为草稿。审批中的人事周报不能改为草稿。【流程】1、登录系统2、点击“审批事项”中“人事周报管理”3、选中要该草稿的周报，点击“改为草稿”4、显示操作结果提示，人事周报管理动作：查询【目的】根据登陆人的信息查询相对应的单位的人事周报信息 【输入】1、选择部门。2、选择时间段3、选择提交状态：已提交、草稿、退回4、选择审批状态：待审批、审批中、通过、退回 【输出】 正常情况：输出查询结果信息 异常情况：无 【约束】前置条件：人事部人员合法登陆到本系统中，后置条件：无特殊约束：1、查询单位的显示，需要控制，下属公司只列出本公司一个单位，而总公司或者总公司领导则列出他能够访问

16、的公司【流程】1、登录系统2、点击“审批事项”中“人事周报管理”3、点击“查询” 显示查询页4、在查询页中选中需要搜索的条件显示操作结果数据人事周报管理动作：查看【目的】根据登陆人在列表中通过点击标题，弹出页面呈现申请信息，包括附件信息，提供下载连接。【输入】1、点击列表中的人事周报标题 【输出】正常情况：输出选中人事周报信息的结果页异常情况：无 【约束】前置条件：人事部人员合法登陆到本系统中，后置条件：无特殊约束：1、附件查看要弹出窗口供其查看2、能够下载附件【流程】1、登录系统2、点击“审批事项”中“人事周报管理”3、点击人事周报标题显示结果页 人事周报审批 功能 用来为审批人提供一个审批

17、界面，供其查看申请数据，以及可以执行审批动作，通过定义审批节点（创建节点，该节点需要一个角色审批）组合审批流程，申请单中记录当前执行到的节点信息号码，根据当前登录人的角色得到在申请信息列表中需要当前登录人审批的节点，实现审批。 动作说明人事周报审批动作：全部【目的】 查询出当前审批人未审批的、批过的和退回的人事周报信息【输入】1、点击 全部按钮， 【输出】正常情况：输出查询结果信息异常情况：无【约束】前置条件：审批人员合法登陆到本系统中，后置条件：无特殊约束：1、查询只能列出当前审批人能够访问到的单位的人事周报信息列表 【流程】1、登录系统2、点击“审批事项” 中的“人事周报审批”按钮3、点击

18、“全部”4、列出该审批人所能访问到的所有数据人事周报审批动作：查询【目的】根据时间范围和可访问单位条件查询出当前审批人的待审批，未审批，已审批，退回的人事周报信息。【输入】选择部门。选择时间段选择审批状态：待审批、审批中、通过、退回【输出】正常情况：输出查询结果信息异常情况：无【约束】前置条件：审批人员合法登陆到本系统中，后置条件：无特殊约束：1、查询单位的显示，需要控制，下属公司只列出本公司一个单位，而总公司或者总公司领导则列出他能够访问的公司【流程】1、登录系统2、点击“审批事项”中“人事周报审批”3、点击“查询” 显示查询页4、在查询页中选中需要搜索的条件，执行“查询”5、显示操作结果数

19、据人事周报审批动作：待审批【目的】 查询出与当前登录人所拥有角色相对应的审批节点拥有相同的节点号的人事周报列表。即查处需要当前登录人审批的人事周报列表。【输入】点击“ 待审批”按钮， 【输出】正常情况：输出查询待审批结果信息异常情况：无【约束】前置条件：审批人员合法登陆到本系统中，后置条件：无特殊约束：查询中不能列出超出审批范围的其他单位的数据【流程】1、登录系统2、点击“审批事项” 中的“人事周报审批”按钮3、点击“待审批”4、根据条件列出待审批数据人事周报审批动作：审批【目的】 根据选中的待审批人事周报信息，执行审批动作，可以在审批页面看到审批日志信息。【输入】选中待审批的资金申请信息选择

20、审批动作，通过或者拒绝，输入审批意见【输出】正常情况：显示审批动作执行成功信息异常情况：显示审批动作执行失败信息【约束】前置条件：审批人员合法登陆到本系统中，后置条件：无特殊约束：1、审批动作的显示，必须是申请信息中的节点号和审批人管理的节点号相同。【流程】1、登录系统2、点击“审批事项” 中的“人事周报审批”按钮3、选中待审批人事周报信息点击“审批”，或者点击标题进入审批页4、选择审批动作并填写审批意见5、点击“确定”，完成审批3.2程序逻辑：新增变动人员是：用来添加该公司中要变动、但是在本管理系统系统中不需要分配用户的人员的作为人事周报模块动作的模块。中层以上人员变动，需要提供一个界面选择

21、本单位的人员信息，确定之后填写变动信息，管理人员数和总人数必须为数字，所占比例的计算结果保留两位小数可以上传多个附件每周只能填写一次3.3 接口 接口代码 代码一：/* * 根据单位ID产生人员信息的html数据 * param sDeptID * 部门ID信息 * param flag int * return String 返回符合XML规范的字符串。 * throws CoException * throws IOException * throws SQLException */public String getUserByUnitID(String unitId, String ty

22、peid)throws CoException SysTreeDao sysTreeDao = null;String returnStr = ""try sysTreeDao = SysTreeDao.getInstance(this.getConnection(),this.mvLogger);returnStr = sysTreeDao.getUserByUnitID(unitId, typeid); catch (CoException e) logDebug(e);throw e; finally freeResource(sysTreeDao.getConnec

23、tion();return returnStr;public String getSysTreeByDeptId(String sTreeType,String euser_objid,String deptId) throws CoException SysTreeDao sysTreeDao = null;String returnStr = ""try sysTreeDao = SysTreeDao.getInstance(this.getConnection(),this.mvLogger);returnStr = sysTreeDao.getSysTreeByDe

24、ptId(sTreeType,euser_objid,deptId); catch (CoException e) logDebug(e);throw e; finally freeResource(sysTreeDao.getConnection();return returnStr;代码二： /发送人事周报public void sendPersonWeek(String personid); public Serializable savePersonweek(Personweek fd)throws SQLException;public void getPersonweekList(

25、Page page);/判断周报是否存在public boolean containsWeek(String title,String weekStart);/得到人事周报数据public Personweek getPersonWeekById(String personId);/* * 通过 * param stepLog * param personWeekId * param nextStep */public void pastPersonweek(StepLog stepLog, Integer personWeekId,Integer nextStep);/* * 不通过 */p

26、ublic void noPastPersonweek(StepLog stepLog,Integer personWeekId); /* * 根据用户名查询当前审批人 * param userName * return */public SysUser getSysUser(String userName);/* * * param stepId 步骤的id * param personWeekId 周报id * param modileId 模块Id 资金是1，人事周报 2 * return */public StepLog getPreStepLog(Step step,Integer

27、personWeekId,Integer modileId);/根据人事周报id列表获取人员信息：public List<SysUser> getPersonListByStrIdList(String list);/更新人事周报public void updatePersonWeek(Personweek personWeek);/删除人事周报数据public void deletePersonWeek(String idList,boolean adminDel);/实现审批public void pastPersonweek(Personweek oldPer) ;/管理员修

28、改草稿public void gaiCaoGao(String weekId); 数据字典 数据字典一：NameCodeIdId用户idUser_objid用户代码User_code用户名Username所属机构Org_objid别名Alias用户密码User_pwd性别Sex年龄Age生日Birthday电话Phone手机Mobile邮箱Email显示顺序Display_orderno用户标识User_status创建人Creating_uid创建时间Creating_date修改人Updating_uid修改时间Updating_date拒绝人员idReject_uid拒绝人员姓名Reje

29、ct_uname拒绝时间Reject_date拒绝人员的ipReject_ip停用人员idPause_uid停用人员姓名Pause_uname停用时间Pause_date停用人员ipPause_ip备注Remark用户工作idEuser_objid工作编号jobId部门Department头衔Title用户MSN号码MSN用户QQ号码QQNumber用户照片personPhoto博客Blog所在的省的idprovID所在城市idcitiID家庭地址homeAddress邮政编码zipCode变更时间modifyTime现任工作nowJobName数据字典二：NameCodeIdid填报人emp

30、id报表日期weekdate本期增加数benqizengjia本期减少数benqijianshao变动说明biandongshuoming变动详情biandongxiangqing填报单位tianbaodanwei审批意见shenpiyijian节点号jiedianhao审批状态shenpizhuangtai审批方案belongflowid标题biaoti发送状态fasongzhuangtai起始时间weekstart结束时间weekend3.4测试要点：给出测试模块的主要测试要求。3.4.1 用例描述1、企业人事周报填报人账号登陆，录入内容如下： 1.1、进入审批事项中人事周报管理申请操作界

31、面。 1.2、新增人事周报申请，添加数据相应数据。 1.3、点击保存按钮2、企业人事周报审批人账号登陆，审批内容如下： 2.1、进入审批事项中人事审批操作界面。 2.2、对人事周报点击确定进行审批。3、总公司人事审批人账号登陆，审批内容如下： 3.1、进入审批事项中人事审批操作界面。 3.2、对人事周报点击确定进行审批。4、总公司最终人事审批人账号登陆，审批内容如下： 4.1、进入审批事项中人事审批操作界面。 4.2、对人事周报点击确定进行审批。场景设置1、测试多个申请人同时在线提交审批。2、资金预算审批人同意和拒绝提报人审批操作的意见流程足迹是否清晰完整。测试预算审批录入内容的格式：2.1、

32、是否只支持数字录入。2.2、数字录入位数。2.3、数字录入支持小数的位数。2.4、录入非数字符时提报的错误信息。2.5、审批申请的提交界面是否美观。2.6、备注录入内容支持输入的字符格式长度。2.7、从提交到最终人审核多有流程的意见信息是否保留完整4 系统评价4.1 软件能力：经过测试所表明的软件能力。 1) 10用户并发测试当10用户并发测试时，所有的事务均可成功执行，事务成功率为83.3%；新增事务平均响应时间为24.363秒。以下为10用户并发测试下事务响应时间与并发用户对应关系图。10用户并发下新增事务响应时间与并发用户对应关系图 2) 20用户并发测试当20用户并发测试时，所有的事务均可成功执行，事务成功率为85%；新增事务平均响应时间为31.64秒。以下为20用户并发测试下事务响应时间与并发用户对应关系图。20用户并发下新增事务响应时间与并发用户对应关系图 4.2 缺陷和限制：响应时间过长，虽然事务成功率较高但仍有可能产生未成功的操作。在代码的编写中比较繁琐冗余，重复代码较多以及在几个jsp页面显示的较为简单，交互功能不是很完善。 4.3 建议：可以采用更好的方式来使响应时间变得更加的短暂，也可以改变其中的部分代码使界面表现的更简单人机交互更完善。5 总
