南方7527PSION手簿产品手册说明

1、PSION手簿产 品 手 册南方测绘仪器有限公司二零零八年五月文档可自由编辑打印目 录第一章 简介1第二章 基本校验32.1 准备工作32.1.1 主电池32.1.2 充电32.1.3 备用电池32.2 开关机32.2.1 安装电池和开机32.2.2关机42.3 与电脑的连接42.4 校正触摸屏42.5 重新启动 Psion 手簿5第三章 初步了解 PSION手簿63.1 PSION 外部特征63.2 电池83.2.1 安装和拔取电池包83.2.2 充电93.3开关机：103.4键盘103.4.1 功能建103.4.2 按键11第四章操作Windows CE.NET134.1 组合键及快捷键1

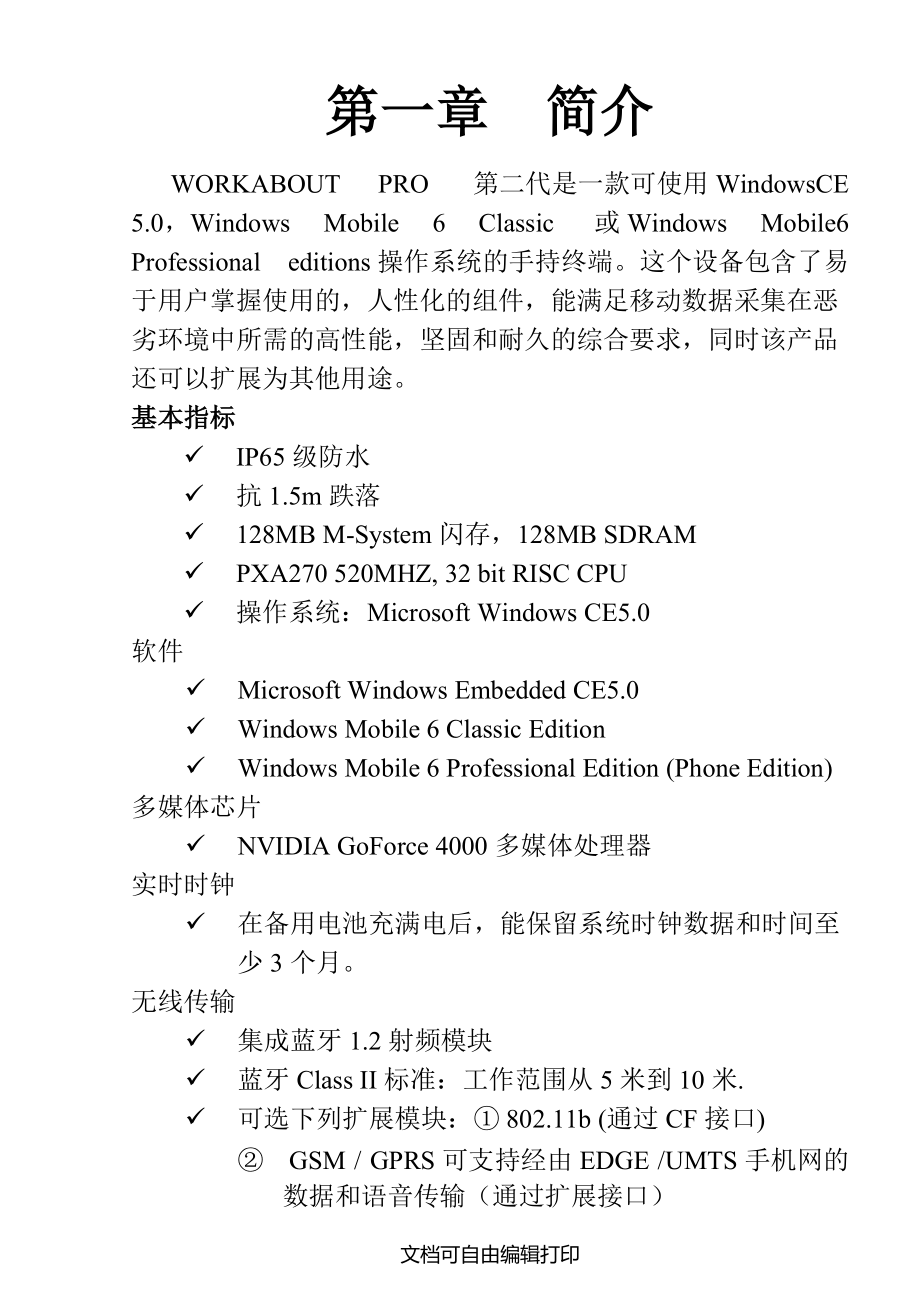

2、34.2 桌面134.3 任务栏：154.4 System Tray174.5 任务管理器174.6 控制面板184.7 关闭计算机20第五章 外设及附件215.1 顶盖与后盖215.2内部部件225.3关闭电源235.4安装PCMCIA卡扩展模块245.5安装GSM/GPRS模块255.6安装SE 1223HP扫描仪26第六章 手簿技术规格28第一章 简介WORKABOUT PRO 第二代是一款可使用WindowsCE 5.0，Windows Mobile 6 Classic 或Windows Mobile6 Professional editions操作系统的手持终端。这个设备包含了易于用

3、户掌握使用的，人性化的组件，能满足移动数据采集在恶劣环境中所需的高性能，坚固和耐久的综合要求，同时该产品还可以扩展为其他用途。基本指标ü IP65级防水ü 抗1.5m跌落ü 128MB M-System闪存，128MB SDRAMü PXA270 520MHZ, 32 bit RISC CPUü 操作系统：Microsoft Windows CE5.0软件ü Microsoft Windows Embedded CE5.0ü Windows Mobile 6 Classic Editionü Windows Mob

4、ile 6 Professional Edition (Phone Edition)多媒体芯片ü NVIDIA GoForce 4000多媒体处理器实时时钟ü 在备用电池充满电后，能保留系统时钟数据和时间至少3个月。无线传输ü 集成蓝牙1.2射频模块ü 蓝牙Class II标准：工作范围从5米到10米.ü 可选下列扩展模块： 802.11b (通过CF接口) GSM / GPRS可支持经由EDGE /UMTS手机网的数据和语音传输（通过扩展接口） 用户存取 SIM 卡显示ü 480*640分辨率，3.6in, Full VGA, TF

5、T彩色液晶显示屏键盘ü 52键字符型和背光灯ü 25键数字型和背光灯ü 4个一次性操作功能键内置端口ü 100针 扩展界面；支持PCMCIA type II的插槽，广域网和通过WORKABOUT PRO 硬件开发包可开发使用的第三方扩展模块ü 柔性电缆界面坚固的连接口：支持一维和二维扫描模块ü 一个CF type II的卡槽外置端口 "On The Go"ü 一个完整的RS232和USB On-The-Go (USB 1.1)ü 一个基座连接口ü 直流电源插口工作环境ü 使用

6、温度：-20 o C到 60 o Cü 存贮温度：-40 o C to 70 o Cü 防潮：5-95% RHü 防水防尘：IEC 60529，IP65级第二章 基本校验2.1 准备工作2.1.1 主电池PSION选用标准电池锂电池进行供电：2.1.2 充电电池在出厂时是没有充电的。因此，在使用之前请务必对其充电。直到完成至少5个充电放电过程才会达到电池的最高容量。2.1.3 备用电池为了防止在拔取主电池时的数据丢失，在手簿内部特别安装了纽扣式的标准锰锂电池。2.2 开关机2.2.1 安装电池和开机1. 按后盖下方旋钮处的图标，把两边的旋钮旋至开锁状态。2. 安装

7、充满电的电池到电池槽，然后盖上电池后盖。把两边的旋钮旋至关锁状态。注意：如果你在用座充或者外部电源时，可以在手簿中安放没有充电的电池。开机：1. 至少按住<ENTER >键一秒2. 当指示灯闪绿时，松开<ENTER >键开机后屏幕将出现：Psion Teklogix 图标。注意：如果手簿已经在使用，而只是在中途被关机（关闭屏幕），当你按ENTER时，将唤醒屏幕，出现你之前运行的界面。2.2.2关机先按蓝色<FN>键，松手再按<ENTER >键将关机。2.3 与电脑的连接PSION 手簿可以通过连接器与电脑相连1. 把手簿放入连接器里2. 用串口连

8、接线进行连接通讯用微软 ActiveSync连接软件进行连接ActiveSync是微软公司电脑连接软件，可以为PSION 和电脑连接所使用。利用连接器和ActiveSync软件连通手簿和电脑后，将可以浏览和拷贝手簿上的文件。安装ActiveSync软件请按照安装提示，一步一步地操作就可以了。另外PSION手簿还可以通过数据线用USB与电脑相连2.4 校正触摸屏如果你的手簿触摸屏没有校正或者当光笔点击屏幕，屏幕已经不是很灵活时，请对触摸屏进行校正。请在开始菜单中找到setting（设置）点开后你将看到control panel(控制面板)，请在控制面板里找到Stylus（输入笔）。双击Stylu

9、s，将出现一对话框（Stylus properties）（输入笔属性），在此对话框中选择“calibrate”（调校），可以看到一个“Recalibrate”（重新调校）按钮。参考校正向导即可对触摸屏进行校正。2.5 重新启动 Psion 手簿重要提示：重启手簿不能保证所有文件都被保存。 热启手簿：同时按住蓝色<FN>键和<ENTER >键6秒以上。冷启手簿同时按住蓝色<FN>键、<ENTER >键和白色的圆弧按键6秒以上，界面将会出现dos界面，根据需要在command行输入对应的编号（常用的是1或！）重启的结果是存储在CF卡和闪存卡上的数据和

10、文件或许可以保存下来。而所有存储在随机存储器上的文件和数据都将丢失。第三章 初步了解PSION手簿3.1 PSION 外部特征手簿正面手簿背面键区3.2 电池PSION 手簿使用的是标准的锂离子电池包，为了在拔取电池时保证手簿内的数据不丢失，手簿内置了备用的纽扣电池。3.2.1 安装和拔取电池包打开电池盖1. 按后盖下方旋钮处的图标，把两边的旋钮旋至开锁状态。2. 移开盖子安装电池1. 把充满电的电池放进电池槽内。2盖上电池后盖，把两边的旋钮旋至关锁状态。注意：如果你用的是座充充电器，可以在手簿里安放没有充电的电池，然后利用座充对其充电，并可以开机。3.2.2 充电锂离子电池必须在使用前对其充

11、电。充电时长为4小时，该充电器有过充保护功能。重要提示：为了延长电池寿命，请在温度为045度时对其充电。75%的充电指示对快速充电比较有用,这时只需一个小时就可以充满。充电器指示灯当前状态灯不亮电池未放入绿灯长亮电池已充满绿灯快闪电池已经充至75%绿灯慢闪正在充电红灯长亮充电不正常,因为温度不在0o45o范围内3.3开关机：开机1. 至少按住<ENTER >键一秒2. 当指示灯闪绿时，松开<ENTER >键开机后屏幕将依次出现：Psion Teklogix 图标。注意：如果手簿已经在使用，而只是在中途被关机（关闭屏幕），当你按ENTER时，将唤醒屏幕，出现你之前运行的界

12、面。关机重要提示：请记住对手簿关机不等于重启手簿。只是手簿进入节电的“休眠”状态。当你想从“休眠”状态开机时，只需要几秒钟的时间。先按蓝色<FN>键，再按<ENTER/ON>键将关机。3.4键盘PSION 配备了52键字母型和背光灯式的标准键盘。其中部分按键为辅助功能键。从手簿键盘上可以看到灰色键区域和白色键区域。3.4.1 功能建手簿键盘中的SHIFT、CTRL、ALT、黄色<FN>和蓝色<FN>键为功能键，所有的功能键均为一次性使用键。例如：如果你要输入中括号，就要先按橙色键，然后按数字键4，这是就可以看到屏幕上显示的为中括号而不是数字4。手

13、簿上SHIFT、CTRL和ATL键的功能同于台式电脑键盘上的功能，只是手簿上不能同时按下两个键。使用功能键时必须先按下该键，再选取你要实现的键。而且所有的功能键均为一次性使用键。 如何激活功能键当你按下一次功能键时，该键的名称以小写字母的形式出现在屏幕下方的工具栏内。例如：按下CTRL键一次，在屏幕下方的工具栏就可以看到“ctrl key”字样，但是当你再按下别的任意键时，工具栏内的字样就会消失，该修改键的功能也消失了。 锁定功能修改建当你连按功能键两次时，该键将被锁定。被锁定的功能键将以大写字母的形式出现在屏幕下方任务栏处。例如：连续按蓝色<FN>按键

14、两次，在屏幕下方的工具栏里将出现“BLUE KEY”字样。当关机或对同一功能键按第三次时，被锁定的功能键将解锁，并且在屏幕下方的工具栏里的大写字母也将消失。3.4.2 按键SHIFT键SHIFT键是为显示手簿键盘中字母键左上角的希腊字母和数字键上方的符号所设立的。但连续按下SHIFT键两次，该功能键将被激活，这时，再按下字母键时就会显示该字母对应的希腊字母，按下数字键就会显示数字键上方的符号。方向键方向键位于键盘的上方，白色圆弧键的下方并紧挨着白色圆弧键。方向键可以上下左右的移动光标。<BKSP/DEL>键<BKSP>键可以删除左边的一个字符，使光标向左移动。<D

15、EL>键（就是先按蓝色<FN>键再按<BKSP>键）可以删除右边的字符。<CTRL>和<ATL>键<CTRL>和<ATL>键为功能键，它们的功能依赖于下一个按键。<TAB>键<TAB>键为切换键，可以使光标移动到右边的下一项。<ESC>键一般地，这个键是用来关闭正在运行的窗口，返回上一个窗口的快捷键。<SPACE>键此键是用来在两个字符间插入空格的键。<SCAN>键（两边白色按键）此键是和扫描仪连用的，由于该手簿中没有扫描装置，所以两个白色键在该手簿中是没有

16、作用的。功能键<F1>至<F10><F1>至<F2>键为特殊的功能键，其功能可以是用户自定义的。这些键的功能实现是通过按蓝色<FN>键再按相应的数字键（110）就可以了。他们可以用于操作系统和别的地方。第四章操作Windows CE5.0Psion 采用的是Windows CE5.0的操作系统，窗口界面与台式或笔记本的Windows2000，XP相似，只不过是鼠标由光笔代替了而已，当然也可能通过键盘的快捷键来实现部分功能。4.1 组合键及快捷键如果触摸屏出现问题或是反应不灵敏，可以用键盘来实现。功能快捷键或键组合应用程序间切换<

17、ALT><TAB>打开任务管理器<ALT><ESC>移动光标箭头键打开文件夹或文件<ENTER>退出（保存）<ENTER>关闭或退出（不保存）<ESC>增加空格<SPACE>调出开始菜单蓝色<FN><.>PSION机并不支持同时按两个或多个键（重启除外），每次只能按一个键。4.2 桌面开机后，手簿桌面如下：在程序运行的过程中，如果需要快速显示桌面，可以使用快捷键，先按下蓝色<FN>按键，再按下<.>键，这时会打开开始菜单，选择Desktop(桌面)即可。4.

18、3 任务栏：在屏幕的最底部是任务栏，任务栏图标显示一些信息，如显示电池电量，安全水平，输入法图标及当前活动的功能键（如<SHIFT>, <ALT>, <CTRL>, <ORANGE> and <FN>），当这些功能键被锁定的时候，将在下方的任务栏里显示出功能键名。如按下ALT键后，将在下方显示“alt key”,如再按TAB键的话，将在各应用程序之间进行切换，这样就实现了在桌面计算机上的ALT+TAB的功能。自定义任务栏：按下ALT键，然后用光标点击任务栏，选择“Properties”（属性）， 然后选择你需要显示在任务栏的项。例如，

19、如果需要在任务栏显示时钟，在“show clock”（显示时钟）处选中即可，这样任务栏中就会显示时间信息，如图。开始菜单：4.4 System Tray（系统托盘）当触摸屏失效时，使用System Tray（系统托盘）功能可以用键盘将光标移动到任务栏各图标上，再查看相关信息，如安全水平及电池电量信息。从开始菜单里选择Shortcuts（快捷方式）System Tray, 然后通过左右键来选择任务栏的图标，按ENTER键确定即可。4.5 任务管理器任务管理器用来切换到另一任务或关闭已经在运行的任务。打开任务管理器的方法有两种：一：从开始菜单的Shortcuts（快捷方式）Task Manager

20、（任务管理器）。二：先按下ALT键，然后用光笔点击任务栏空白处（此时相当于点击鼠标的右键），选择Task Manager（任务管理器）即可。4.6 控制面板从开始菜单的Settings（设置）Control Panel（控制面板）中打开，在控制面板中可以对PSION机进行多项设置，并可查看相关信息。例如，调节屏幕对比度，校正屏幕，设置网络连接，设置与桌面电脑的连接，查看内存信息，电池电量信息等。 如果PDA已经安装了GSM或GPRS卡,则可以设置APN信息. 设置日期、日间，时区。 设置桌面。 设置字符重复和延迟，并且可以调节背景灯的明亮度和持续时间。 设置按键与点击屏幕的声音和音量。 查看电

21、源信息，也可以通过任务栏的快捷图标查看。 设置地区信息，包括时间、数值、货币的表示形式。 删除已安装的程序。 调节光笔点击速度及校准屏幕。 显示系统与内存信息，在内存选项卡，可以重新分配存储内存与程序内存。 可以直接连接到台式电脑网络拨号连接显示手簿的网络配置窗口或者是已经存在的网络设置将被执行。短距离的无线蓝牙通讯设施。4.7 关闭计算机Suspend：相当于关闭手簿。Warm Reset：热启动，已保存的数据和文件不会丢失（未保存的数据将丢失）。Cold Reset：冷启动，所有未保存在Flash Disk中的数据将会丢失。注：Flash Disk是一个永久存储盘，存储的数据永不丢失。第五

22、章 外设及附件Psion机可根据用途扩展多种模块，如PCMCIA卡，GSM/GPRS卡以及1223HP扫描仪。5.1 顶盖与后盖安装扩展模块之前，必须先打开Psion的后盖和顶盖，固定顶盖的有四个螺钉，固定后盖的有六个螺钉。 后盖顶盖电源开关5.2 内部部件5.3 关闭电源注意在安装扩展模块扩展卡之前，必须完全关闭电源，包括主电池及备用电池。ü 取出主电池（如果正在作用外接电源，必须断开连接）。ü 取下光笔。ü 拆下顶盖，将电源开关拔到左边，这样将关闭内置备用电池的电源。注意：Psion不支持带电插拔硬件，在安装任何硬件之前必须关闭所有电源。电源开关5.4 安装PCMCIA卡扩展模块要安装PCMCIA卡，需要首先安装一个100针的PCMCIA卡扩展模块，这个扩展模块将安装在主机后盖里的的
