1、安徽 . 合肥 2009CG202A短波自动天线调谐器 用 户 手 册 BG6CG 非雷击、超过功率使用损坏，保修一年：收取更换元件费用和运输费用。CG202A型自动天线调谐器简 介CG202A型自动天线调谐器可以配接任何一种常规150W以下的短波电台，用于改善天线系统的性能。本产品由驻波检测电路、单片机、LC匹配回路以及频率检测回路构成，有自动和手动两种调谐模式，具有调谐速度快、记忆频点多、输入功率范围宽等优点。工作频率范围 1.830Mhz输入阻抗 4555初次调谐功率范围 530W工作功率范围 5150W / 单边带模式PEP 5100W / CW/FM非连续模式 初次调谐时间 18秒记

2、忆调谐时间 0.5秒记忆频点 8000个匹配范围 12.5500频率检测精度 ±1.5KHz（CW模式）匹配电感范围 024.86uH(256级)匹配电容范围 03908pF(256级)调谐方式 自动、手动工作电压 13.8V 工作电流 < 0.8A外形尺寸 24X 20 X 6 CM重量 1850 g1安装连接方法CG202A自动天线调谐器一般安装于靠近电台位置、13.8V电源与电台共用，外壳与电源端负极相连;功 能 设 定初始化设定：检查天线调谐器安装连接情况,确认无误后开启天线调谐器电源，然后按压“MODE”5秒即进入功能设定模式，按压“C+”或“C-”改变设定值，再次按

3、压“MODE”转入下一个设定项.所有设定项设定完毕，关机后再次开机即可按照新的设定功能工作。设定项显示及对应功能如下：1.“TARGET SWR <=1.5”设定自动调谐目标驻波值2“AUTO TUNE SWR > TARGET + 0.5” 设定开始自动调谐驻波门限值（目标驻波值设定值 ）3. “MEMORY 1A ON” 设定目前天线使用的存储器区域4. “IntelliTune ON” 设定自动调谐IntelliTune算法是否开启5. “BEEP ON” 设定“B”音是否开启(此功能未用)6. “SWR BEEP ON” 设定驻波监测“B”音是否开启(此功能未用)7. “R

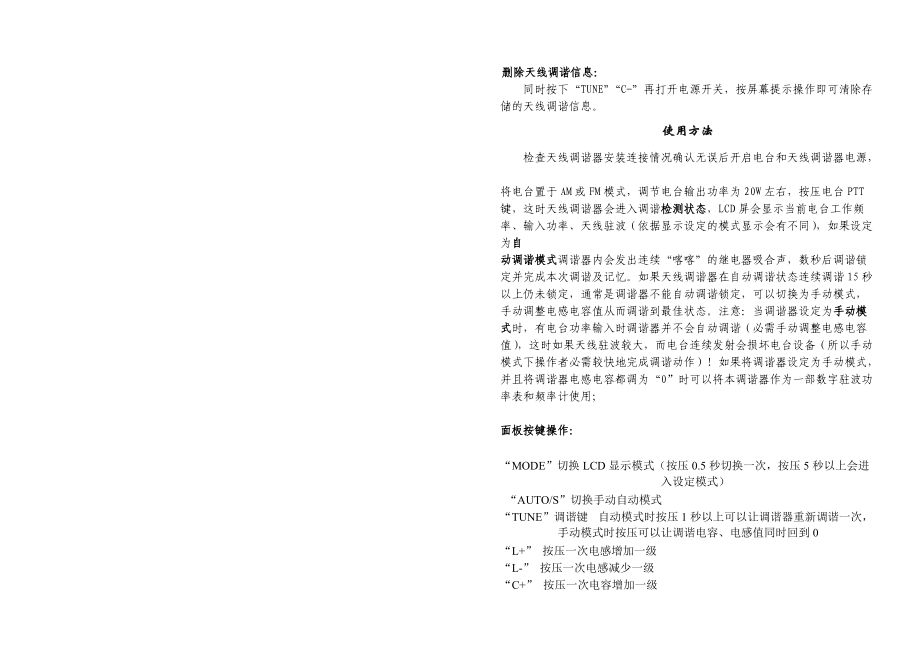

4、EFRESH ON” 设定LCD是否显示调谐过程8. “POWER LEVEL 300W” 设定工作功率范围9. “METER RANGE 300W” 驱动双针表头时设定档位(此功能未用)10. “PWAK HOLD ON” 设定条状显示功率时是否保持最大值短暂停留，便于观看整机复位：同时按下“TUNE”“C-”“L-”三个按键再打开电源开关然后按屏幕提示操作即清除了所有设定和存储的天线调谐信息。2删除天线调谐信息：同时按下“TUNE”“C-”再打开电源开关，按屏幕提示操作即可清除存储的天线调谐信息。使用方法检查天线调谐器安装连接情况确认无误后开启电台和天线调谐器电源，将电台置于AM或FM模式

5、，调节电台输出功率为20W左右，按压电台PTT键，这时天线调谐器会进入调谐检测状态，LCD屏会显示当前电台工作频率、输入功率、天线驻波（依据显示设定的模式显示会有不同），如果设定为自动调谐模式调谐器内会发出连续“喀喀”的继电器吸合声，数秒后调谐锁定并完成本次调谐及记忆。如果天线调谐器在自动调谐状态连续调谐15秒以上仍未锁定，通常是调谐器不能自动调谐锁定，可以切换为手动模式，手动调整电感电容值从而调谐到最佳状态。注意：当调谐器设定为手动模式时，有电台功率输入时调谐器并不会自动调谐（必需手动调整电感电容值），这时如果天线驻波较大，而电台连续发射会损坏电台设备（所以手动模式下操作者必需较快地完成调谐

6、动作）！如果将调谐器设定为手动模式，并且将调谐器电感电容都调为“0”时可以将本调谐器作为一部数字驻波功率表和频率计使用；面板按键操作：“MODE”切换LCD显示模式（按压0.5秒切换一次，按压5秒以上会进入设定模式） “AUTO/S”切换手动自动模式“TUNE”调谐键 自动模式时按压1秒以上可以让调谐器重新调谐一次，手动模式时按压可以让调谐电容、电感值同时回到0 “L+” 按压一次电感增加一级“L-” 按压一次电感减少一级“C+” 按压一次电容增加一级“C-” 按压一次电容减少一级 “Convert”手动模式时切换匹配电路工作模式 （同时按下C+和 C-） 3调谐器LCD屏根据设定不同显示相关

7、信息，可以通过短暂按压MODE键切换显示模式，几种显示模式和内容如下图：显示模式1显示模式2 4显示模式3显示模式45为保证天线调谐器正常稳定工作必须满足以下工作条件：1 天线调谐器必须使用稳压电源供电，必须保证天线调谐器电源接口端电压不低于12V建议天线调谐器与电台共用一部电源;2天线长度必须满足最低工作频率的要求，通常天线长度要大于最低工作频率的1/4波长长度;3天线调谐器接地接线柱必须可靠接地，否则本机将无法正常工作;4为减少射频损耗,天线调谐器与电台间的连接馈线应尽量短并且不能过细;5天线调谐器匹配调谐范围是有限的，如果天线阻抗超过本机所能匹配的范围本机将无法调谐工作；天线调谐器使用注意事项：1. 射频能量是由天线辐射出去的并不是天线调谐器，所以适当的天线长度才能获得较好的辐射效果，通常长度小于最低工作频率的1/4波长长度的天线辐射效果都相对较差。一般天线长度控制在1/4波长长度的奇数倍（含调谐器至天线间的连接导线长度）；2.天线调谐器与天线间的连接导线也是天线的一部分，应尽量缩短这部分连接导线的长度，并注意离开周围的金属导体；3.
