常用贴片钽电容规格及封装

1、贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特殊是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（a）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像一般电解电容那样使用电解液。另外，钽电容不需像一般电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。Taj系列贴片

2、钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。优点：体积小由于钽电容接受了颗粒很细的钽粉，而且钽氧化膜的介电常数比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在50100的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。 寿命长、绝缘电阻高、漏电流小。钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点：耐电压不够高电流小价格高贴片钽电容封装AVX常规系列(TAJ)贴片钽电容：容

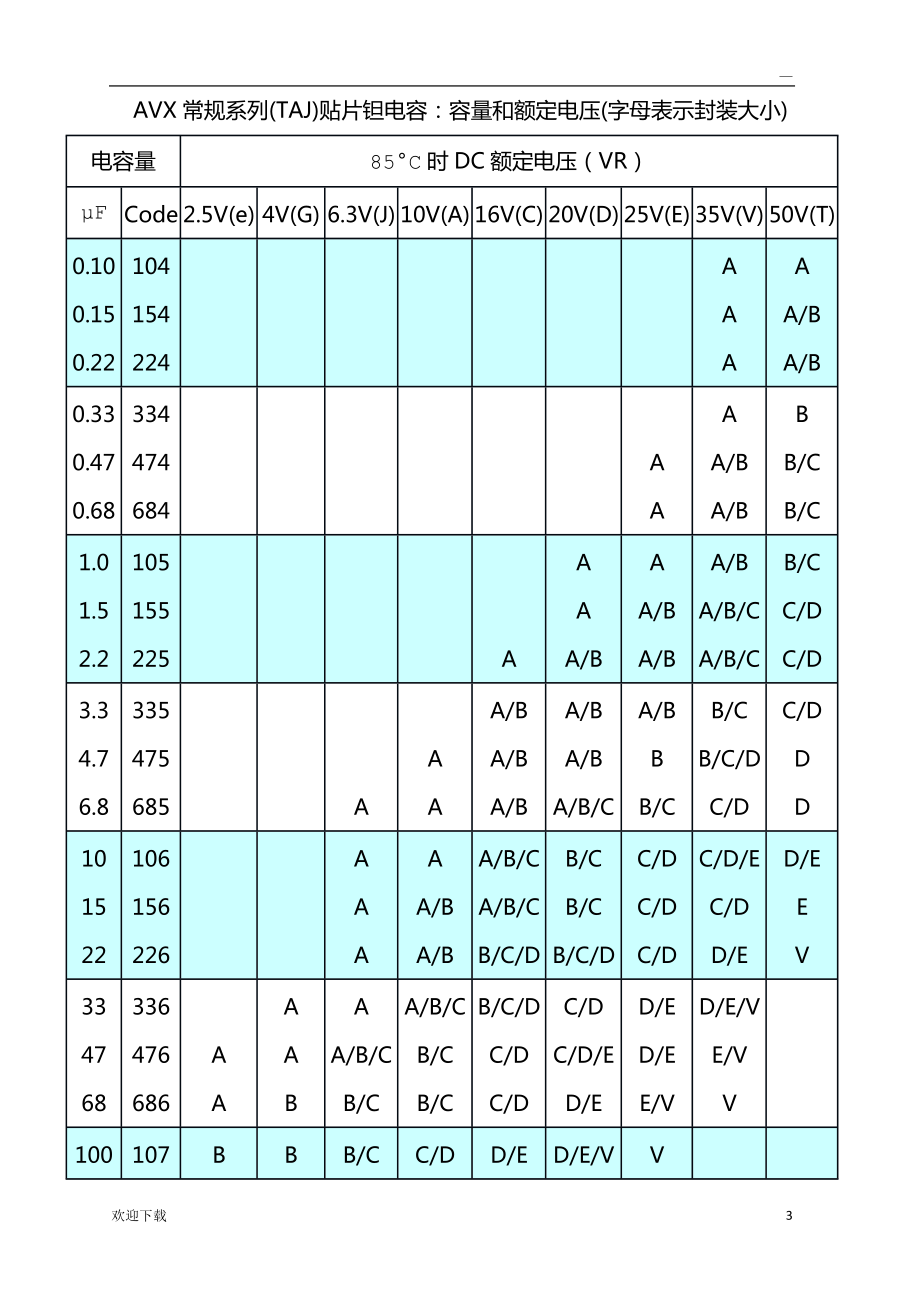

3、量和额定电压(字母表示封装大小)电容量85°C时DC额定电压（VR）FCode2.5V(e)4V(G)6.3V(J)10V(A)16V(C)20V(D)25V(E)35V(V)50V(T)0.100.150.22104154224AAAAA/BA/B0.330.470.68334474684AAAA/BA/BBB/CB/C1.01.52.2105155225AAAA/BAA/BA/BA/BA/B/CA/B/CB/CC/DC/D3.34.76.8335475685AAAA/BA/BA/BA/BA/BA/B/CA/BBB/CB/CB/C/DC/DC/DDD101522106156226A

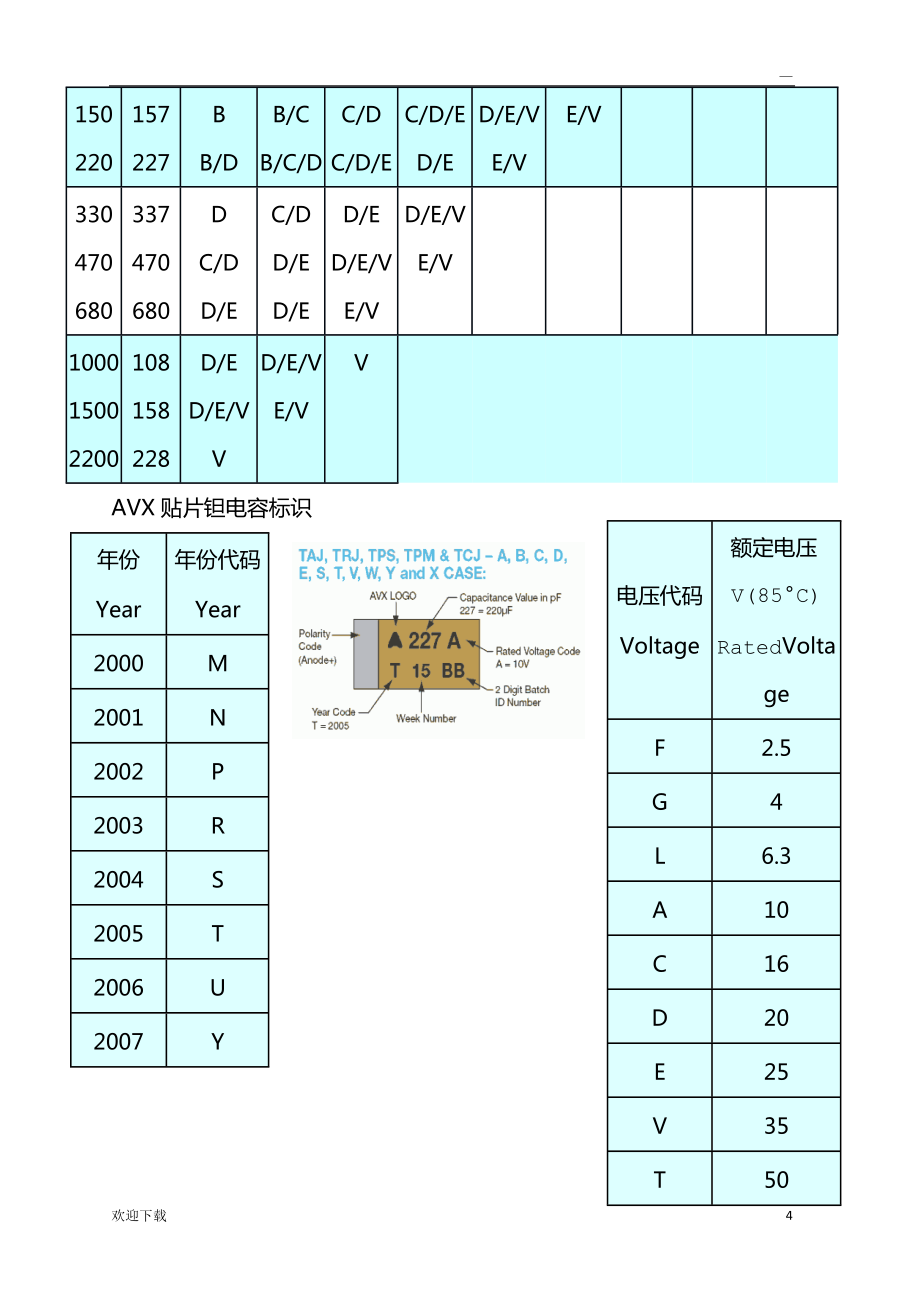

4、AAAA/BA/BA/B/CA/B/CB/C/DB/CB/CB/C/DC/DC/DC/DC/D/EC/DD/ED/EEV334768336476686AAAABAA/B/CB/CA/B/CB/CB/CB/C/DC/DC/DC/DC/D/ED/ED/ED/EE/VD/E/VE/VV100150220107157227BBB/DBB/CB/C/DB/CC/DC/D/EC/DC/D/ED/ED/ED/E/VE/VD/E/VE/VV330470680337470680DC/DD/EC/DD/ED/ED/ED/E/VE/VD/E/VE/V100015002200108158228D/ED/E/VVD/E

5、/VE/VV电压代码Voltage额定电压V(85°C)RatedVoltageF2.5G4L6.3A10C16D20E25V35T50AVX贴片钽电容标识年份Year年份代码Year2000M2001N2002P2003R2004S2005T2006U2007Y二、钽电容技术规格和选型（以VISHAY和AVX为例说明）（一）VISHAY1、型号表示方法293D107X9010D2W表示系列，VISHAY有293D和593D两个系列，293D表示一般钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。表示电容的容量，范围从0.1UF-680UF表

6、示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）表示电容的耐压，指在85时额定直流电压，钽电容的耐压范围从4V-50V表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸表示电容的焊点材料，一般是镍银和钯银表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸字母代码尺寸（mm）3、容量与电压和尺寸的范围关系表293D一般系列593D低阻系列（通用低阻钽电容为100UF-470UF）（二）AVX1、型号表示方法TAJC100K010R表示系列，AVX有TAJ和TPS两个系列，TAJ表示一般钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸表示电容的容量，范围从0.1UF-1000UF表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）表示电容的耐压，指在85时额定直流电压，钽电容的耐压范围从4V-50V表示包装方式，
