三通一平施工方案资料

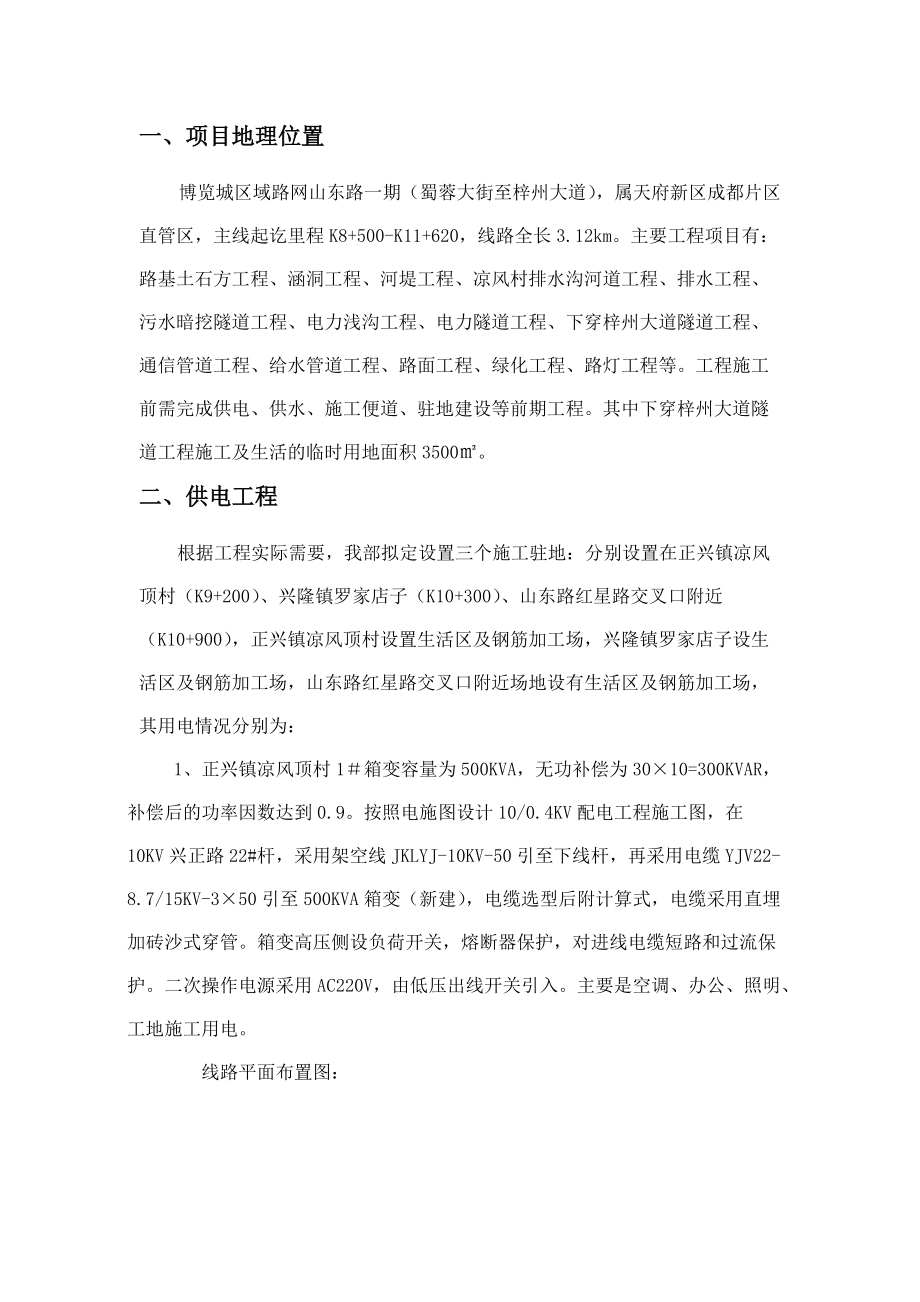

1、博览城区域路网项目(山东路一期、山东路一期) 山东路一期三通一平施工方案 中国十九冶集团有限公司2014年9月目 录一、项目地理位置1二、供电工程1三、供水工程11四、便道工程12五、通讯接入15六、安全文明要求15一、项目地理位置 博览城区域路网山东路一期（蜀蓉大街至梓州大道），属天府新区成都片区直管区，主线起讫里程K8+500-K11+620，线路全长3.12km。主要工程项目有：路基土石方工程、涵洞工程、河堤工程、凉风村排水沟河道工程、排水工程、污水暗挖隧道工程、电力浅沟工程、电力隧道工程、下穿梓州大道隧道工程、通信管道工程、给水管道工程、路面工程、绿化工程、路灯工程等。工程施工前需完成

2、供电、供水、施工便道、驻地建设等前期工程。其中下穿梓州大道隧道工程施工及生活的临时用地面积3500。二、供电工程 根据工程实际需要，我部拟定设置三个施工驻地：分别设置在正兴镇凉风顶村（K9+200）、兴隆镇罗家店子（K10+300）、山东路红星路交叉口附近（K10+900），正兴镇凉风顶村设置生活区及钢筋加工场，兴隆镇罗家店子设生活区及钢筋加工场，山东路红星路交叉口附近场地设有生活区及钢筋加工场，其用电情况分别为： 1、正兴镇凉风顶村1箱变容量为500KVA，无功补偿为30×10=300KVAR，补偿后的功率因数达到0.9。按照电施图设计10/0.4KV配电工程施工图，在10KV兴正

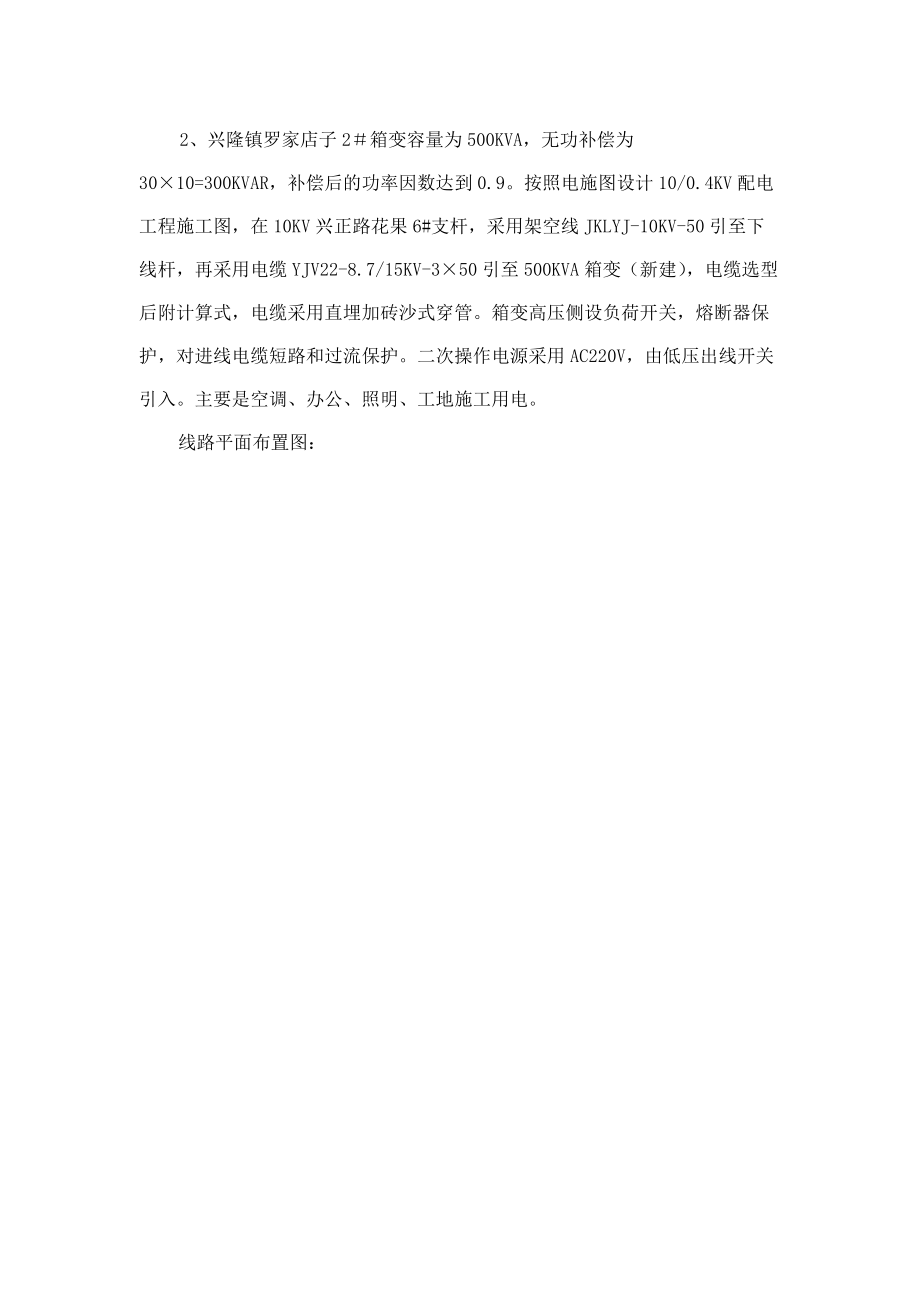

3、路22#杆，采用架空线JKLYJ-10KV-50引至下线杆，再采用电缆YJV22-8.7/15KV-3×50引至500KVA箱变（新建），电缆选型后附计算式，电缆采用直埋加砖沙式穿管。箱变高压侧设负荷开关，熔断器保护，对进线电缆短路和过流保护。二次操作电源采用AC220V，由低压出线开关引入。主要是空调、办公、照明、工地施工用电。 线路平面布置图： 2、兴隆镇罗家店子2箱变容量为500KVA，无功补偿为30×10=300KVAR，补偿后的功率因数达到0.9。按照电施图设计10/0.4KV配电工程施工图，在10KV兴正路花果6#支杆，采用架空线JKLYJ-10KV-50引至下

4、线杆，再采用电缆YJV22-8.7/15KV-3×50引至500KVA箱变（新建），电缆选型后附计算式，电缆采用直埋加砖沙式穿管。箱变高压侧设负荷开关，熔断器保护，对进线电缆短路和过流保护。二次操作电源采用AC220V，由低压出线开关引入。主要是空调、办公、照明、工地施工用电。 线路平面布置图：3、下穿隧道箱变电源的引入点在离工地15米远的10KV的架空线接入，线路的敷设采用架空绝缘线(JKLYJ-10KV-50)引至下线杆，根据变压器型号及现场实际用电需要，现场采用YJV22-8.7/15KV-3x50电缆引至箱变，在欧式箱变位置安装一根电杆，电杆高度为15.0米，电杆下部埋入地下

5、2.5米。出箱变后的电缆敷设长度0.90，敷设方式采用挖槽穿管埋地敷设，槽宽*槽深=0.5*0.5m，穿管采用110mm塑料波纹管（具体设计见施工设计竣工图）。从总配电房到一级配电箱敷设电缆选用五线铜芯电缆。 4、施工现场主电缆选用按照临时用电专项施工方案进行实施。 5、供电全部采用地方供电，低压采用TN-S接地系统配电，分动力供电和照明供电。 6、施工现场供电统计 （1）、K9+200处左边，原乡道水泥路旁生活、生产用电如下：序号设备名称功率数量合计功率备注1 插入式振动棒1.5Kw2 3Kw涵洞2 电焊机32Kw1 32Kw3轴流式通风机100Kw1 100Kw污水暗挖隧道420m

6、9;/min 电动空压机110Kw1 110Kw5 交流电弧焊机32Kw1 32Kw6水泥浆搅拌机7.5Kw17.5Kw7 150mm电动单极离心水泵10Kw1 10Kw10深水泵5.5Kw2 11Kw雨污水管、降排水11打井机30Kw1 30Kw12 交流电弧焊机32Kw1 32Kw电力隧道13插入式振动棒1.5Kw2 7.5Kw14电焊机32Kw1 32Kw钢筋加工场15 钢筋切断机5.5Kw1 5.5Kw16钢筋弯曲机2.8KW12.8KW17钢筋调直机2.8KW12.8KW合计418.1KW （2）、K10+300处七里沟河道左侧空地生活、生产用电如下：序号设备名称功率数量合计功率备注

7、1 插入式振动棒1.5Kw1 1.5Kw涵洞2 电焊机32Kw1 32Kw4 轴流式通风机100Kw1 100Kw污水暗挖隧道5 20m³/min 电动空压机110Kw1 110Kw6 交流电弧焊机32Kw1 32Kw8 水泥浆搅拌机7.5Kw17.5Kw9 150mm电动单极离心水泵10Kw1 10Kw12 深水泵5.5Kw2 11Kw雨污水管、降排水13 打井机30Kw1 30Kw14 交流电弧焊机32Kw1 32Kw电力隧道15 插入式振动棒1.5Kw2 3Kw16电焊机32Kw1 32Kw钢筋加工场17 钢筋切断机5.5Kw1 5.5Kw18钢筋弯曲机2.8KW12.8KW1

8、9钢筋调直机2.8KW12.8KW合计412.1KW （3）、变压器设置及主电缆选型 根据施工用电统计表K9+200处左边和K10+300处七里沟河道左侧两处K9+200处左侧和K10+300处七里沟河道左侧K9+200处动力设备（轴流式通风机、电动空压机、水泥浆搅拌机、打井机等）总功率：焊接、潜水泵等设备总功率：140KW其他设备总功率：<500AK9+200处左侧和K10+300处七里沟河道左侧配电箱选用3*50平方毫米铝芯电缆。（4）、下穿梓州大道隧道工程配备用电机械设备如下：序号机械设备名称数量额定功率合计功率1钢筋对焊接1150KW150KW2钢筋调直机15.5KW5.5KW3

9、钢筋切断机34KW12KW4钢筋弯曲机23KW6KW5钢筋攻丝机43KW12KW6电焊机43KW12KW7水泵45.522KW8木工圆盘机23KW6KW9砼振捣机42.8KW11.2KW10碘钨灯等201KW20KW合计256.7KW（5）、变压器设置及主电缆选型 根据施工用电统计下穿梓州大道隧道现场临时用电总功率为256.7kw。施工机械用电总负荷：256.7KW。变压器容量：P0=1.05P/Cos=1.17PP0变压器容量（KVA）P额定用电量1.05功率损失系数Cos用电设备功率因素，一般建筑工地取0.9经计算P0=1.2*P=1.17*256.7=300.34KVA315KVA综上所

10、述，在布设的变压器为1台315KVA变压器满足山东路下穿梓州大道隧道现场施工需要。配电箱该路临电设备功率分别为：动力设备（钢筋调直机、钢筋切断机、钢筋弯曲机等）总功率：41.5KW，焊接、潜水泵等设备总功率：172KW，其他设备总功率：43.2KW。电缆截面的选用计算IP /（3×UCOS） =315*1000/(3×10000×0.9)=31500/(1.732×10000×0.9)=20.21A根据计算确定线路的敷设采用架空绝缘线(JKLYJ-10KV-50)引至下线杆，再采用YJV22-8.7/15KV-3×50电缆引至箱变（新

11、建），电缆采用直埋加砖沙式穿管。采用2根电杆，电杆高度为15.0米，电杆下部埋入地下2.5米。高压电缆热稳定校验结果：（满足热稳定电缆最小截面）Smin=46.7mm,总容量为315KVA，计算电流为I=20.21A，经校验10KV高压进线电缆选YJV22-8.7/15-3*50，额定载流量埋地敷设时为182A，所选电缆能满足本工程载流量及短路时热稳定要求。场内电缆截面的选用计算设置1台变压器，设置1个主配电箱。P=K(K1P1/COS+K2P2+K3P3) =1.05×0.6×41.5/0.9+0.55×172+1.0×43.2173.74KW I=P

12、 /（3×UCOS）=173.74×1000/（380×3×0.9） =293.31A<303A YJY22-4*150+1*95（0.6/1KV聚氯乙烯绝缘及护套电力电缆在空气和地下敷设长期连续负荷载流量为303A），满足要求。下穿梓州大道隧道工程从总配电房到一级配电箱敷设电缆选用五线铜芯电缆YJY22-4*150+1*95进行敷设。出箱变后的电缆敷设长度1.5穿管采用110mm塑料波纹管。 7、施工用电具体实施细则 （1）接地与接零保护系统施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。施工现场每处重复接地的接地电阻值应不

13、大于10，且不得少于3处（总被电箱、线路中间和末端处），重复接地线应与保护零线相连，接地电阻每月检测一次。接地装置的接地线应采用2根芯的导体，在不同点与接地体做电气连接，垂直接地体应采用角钢，钢管或圆钢，不得采用螺纹钢。保护零线应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出，保护零线应接至每一台用电设备的金属外壳（包括被电箱）。保护零线的截面应不小于工作零线的截面，并使用统一标志的颜色，任何情况下不得将之作负荷载，与电气设备相连的保护零线的截面不小于2.5mm2的多股铜线。保护零线与电气设备连接应采用钢鼻子的可靠连接，不得交接。工作零线和保护零线在配电箱内应通过端子板连接，其保

14、护零线在其他地方不得有接头。同一施工现场的电气设备不得一部分做保护零线，一部分做保护接地。 8、电器设置设备功率大于5.5KW的动力线路采用加设自动开关电器或降压启动设置，不得采用手动电器直接控制。各种开关电器的额定值应与其控制用电设备的额定值相适应。熔丝应与设备容量相匹配，不得用多根熔丝绞接代替一根熔丝，每根熔丝的规格应一致，严禁其他金属代替。配电箱内的电器必须可靠完好，不得使用破损、不合格的电器。三、供水工程 1、水源（1）K9+200和K10+300驻地水源为了保证工程生产生活用水，保证工地水源的供应。工地施工用水在七里沟河道内采用2台8m3水车供水，运距按道路里程总长度：3.12Km；

15、生活用水在两个施工驻地K9+200和K10+300的附近各打一口800的生活用水井，井深15m；抽水泵采用扬程20m的潜水泵。（2）山东路与红星路交叉口驻地水源山东路与红星路交叉口驻地水源采用两种形式，保证工地水源的供应。一组采用甲方指定市政供水点接引供水，满足生活用水之需，从接水点到施工生活现场距离0.6。另一组采用凿设两口深水井，抽取地下水。深水井均直径为300mm大，为了防止塌孔，深水井井深范围全部安装300mm大深水井专用钢筋混凝土管道，其中滤水管长度均为15米，井深分别为65.8米和72.4米。采用深水泵抽水满足施工用水。为满足以后日用水150m3的能力，埋设时采用两组DN50钢塑管

16、道，管道埋设深度不少于500mm。一组用于施工用水，一组用于生活用水。 2、用水量 根据施工现场情况，在平时施工与生活中日用水量在120m3140m3 ，在工程施工高峰期日用水量达到140m3200 m3 ； 四、便道工程 根据施工需要及保证社会车辆的通行，施工便道起点蜀蓉大街，对应山东路南段桩号为K8+500，终点接山东路北段（二期工程），对应山东路南段桩号为K11+620；该便道经过正兴镇凉风顶村、兴隆镇罗家店子1、2组、瓦窑村、红星路南延线；新建便道K8+500K11+180段左侧距中70米红线外修建，通过红星路南延线从K11+240左侧距中70米红线外，直至终点K11+620。新建便道

17、总长为3.12公里。基层宽度8.0m，采用挖运土石方铺设厚度80。路面宽度7米，铺设厚度50cm厚建渣；设单侧排水沟，沟底宽度和深度不小于30cm。在K11+180与红星路接口处设置牌坊、岗亭、和五牌一图。山东路下穿梓州大道隧道工程工程量比较大，施工时间比较长，所以在下穿隧道施工范围内沿下穿隧道北侧建一条6.5米宽的施工通道。通道从隧道起点至隧道终点全线布置，长度为600米；宽度7.0m，铺设50cm厚建渣；路基边坡比例按1:1设置。设单侧排水沟，沟底宽度和深度均为30cm。断面见附图 1、填方施工 （1）填方前准备工作：先进行施工测量，对含水较大的地方，在填方两侧开挖临时排水沟，必要时在路基

18、中挖纵横排水沟，加快路基晾干。按技术规范要求对表土进行清理，清理后，将路基碾压使之达到规定要求。 （2）填筑方法：填筑采用依次进行、机械为主、人工为辅的作业方法进行施工。在达到要求的填方上，将合格的填料运到填筑地点，其卸料依次进行，派专人指挥，按规定数量均匀卸料，以免影响摊铺厚度和质量。 （3）填筑施工程序：自卸汽车分运到填筑地段推土机推平人工修整振动压路机碾压。 （4）碾压顺序：碾压遵循先低后高、先轻后重的原则，直线段由填方两侧向中心碾压，有弯道段由弯道内侧向外碾压。碾压时前后两次轮迹重叠20cm30cm，并尽快压到规定的压实度。 （5）施工机械：施工机械的选择根据工程规模、场地大小、填料种类、压实度要求、气候条件、压实机械效率的因素综合考虑确定。主要机械设备包括：装载机、推土机、
