专训3.实验专题

1、.专训3.实验专题名师点金：本章的重要实验有探究产生感应电流的条件、探究影响感应电流方向的因素、探究影响感应电流大小的因素等，这几个实验常常综合在一起进展考察。学习时要亲自动手做一做，重点掌握实验装置、实验的方法、步骤、分析论证、注意的问题等。 电磁实验的现象控制变量法1如下图，把两个线圈绕在一个铁环上，线圈A接直流电源，线圈B接电流表。当线圈A的电路接通或断开的瞬间，线圈B中产生瞬时电流；当闭合或断开开关一段时间后，电流表指针不发生偏转。由以上探究可知，关于感应电流产生的条件，以下说法正确的选项是第1题图A只要闭合电路中有磁场就会产生感应电流B只有闭合电路中的磁场由无到有时才能产生感应电流C

2、只有闭合电路中的磁场由有到无时才能产生感应电流D只要闭合电路中的磁场发生变化就能产生感应电流2【中考·南昌】探究导体在磁场中运动时产生感应电流的条件，如下图，实验时，控制磁场方向一样，改变导体ab的运动方向。第2题图步骤一：导体程度左右运动，如图甲所示，电流计指针_，这是因为_。步骤二：导体竖直上下运动，如图乙所示，电流计指针_，这是因为_。步骤三：导体程度左右运动，如图丙所示，电流计指针偏转，电路中有电流产生。综合上面实验现象，可以得出感应电流产生的条件是：_。 三个重要的电磁实验31在如图甲所示的实验中，当导线中通有电流时，导线周围的小磁针就发生了偏转，这个实验说明：_。2在如图

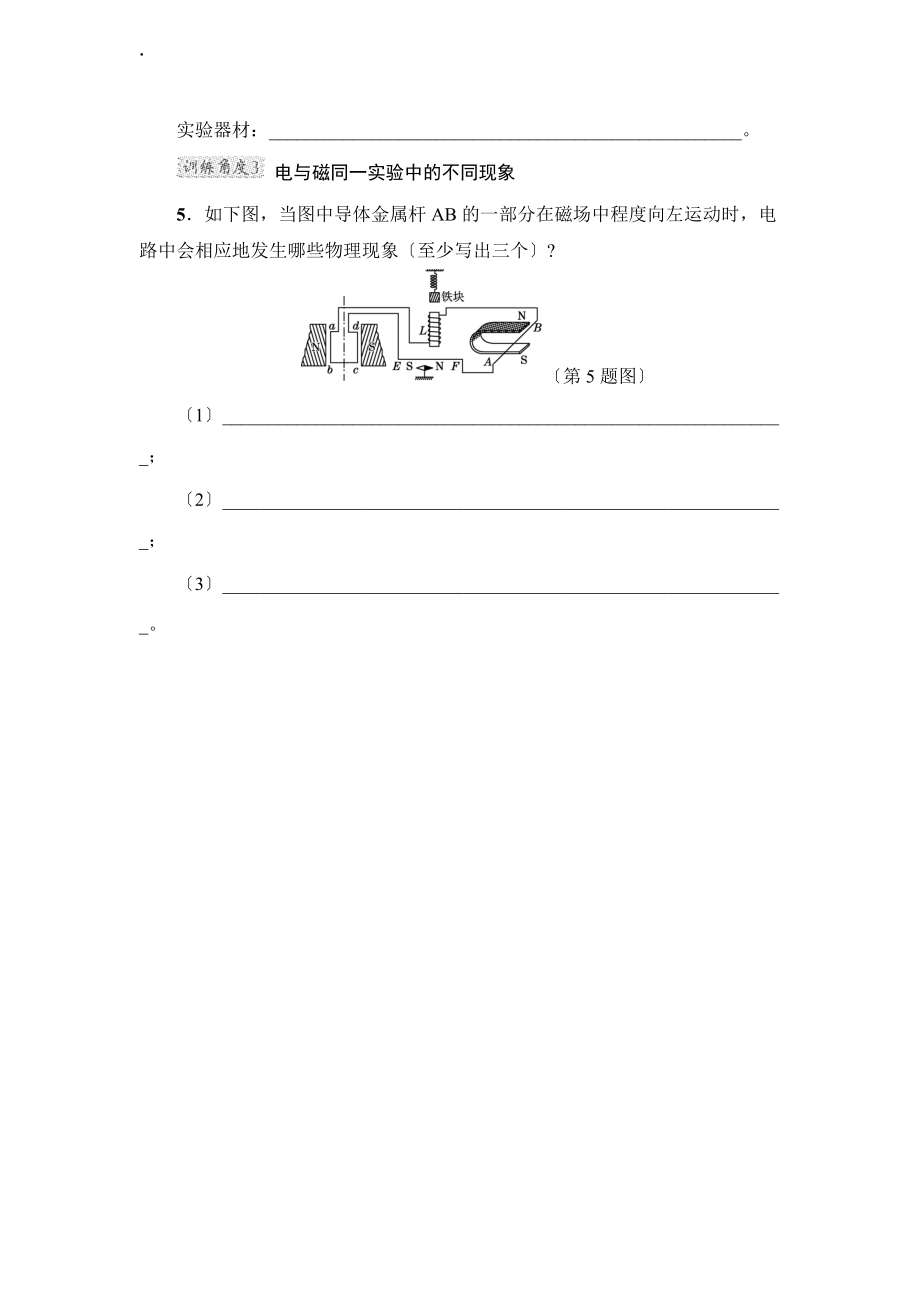

3、乙所示的装置中，把单刀双掷开关掷向“1时，是演示_的现象，利用这一现象可制造_；开关掷向“2时，是演示_现象，利用这一现象可制造_。第3题图4学习了本章之后，老师准备了以下器材，让同学们写出利用这些器材做出三个电磁学实验的名称及相应的器材的字母代号。请完成填空。A小磁针B磁铁C电源D变阻器E开关F灵敏电流计G金属棒H导线假设干I支架1实验名称：_；实验器材：_。2实验名称：_；实验器材：_。3实验名称：_；实验器材：_。 电与磁同一实验中的不同现象5如下图，当图中导体金属杆AB的一部分在磁场中程度向左运动时，电路中会相应地发生哪些物理现象至少写出三个?第5题图1_；2_；3_。答案1D点拨：由

4、实验可知：电流表指针发生偏转，即产生感应电流现象的有：磁场由无到有，磁场由有到无。概括可得：只要闭合电路中的磁场发生变化就能产生感应电流。2不偏转；电路没有闭合；不偏转；导体没有做切割磁感线运动；闭合电路的一部分导体在磁场中做切割磁感线运动31通电导体周围存在磁场2磁场对电流的作用；电动机；电磁感应；发电机点拨：乙图中把单刀双掷开关掷向“1时，通电导线在磁场中受力运动，演示的是磁场对电流的作用，利用这一现象可制造电动机；开关掷向“2时，演示的是电磁感应现象，利用这一现象可制造发电机。三种电磁现象的区别详见下表：电与磁的联络电流周围存在磁场磁场对电流的作用电磁感应实验装置图发现者奥斯特法拉第能量

5、转化电能机械能机械能电能应用电磁铁电动机发电机方向的影响因素磁场方向与电流方向有关通电导体受力的方向与电流方向和磁场方向有关感应电流的方向与导体运动的方向和磁场方向有关4.1奥斯特实验；ACEH2磁场对电流的作用；BCDEGH3电磁感应现象；BEFGHI51螺线管L产生磁性吸引铁块，使弹簧伸长2线圈abcd中有感应电流，因此在磁场力作用下会发生转动3在导线EF中有感应电流，根据奥斯特实验可知，小磁针会发生转动点拨：由图可知，线框abcd和导体AB组成了闭合电路，当导体AB向左运动时，即为闭合电路的一部分导体在磁场中做切割磁感线运动，因此电路中应有感应电流形成。电流通过螺线管L时，它周围就会存在磁场，从而对铁块产生吸引力使
