引风机变频运行说明

1、#2机组引风机高压变频器运行说明1，引风机变频投入时变频器的准备工作1）检查变频器控制柜内各空气开关是否合上。如果未合，操作步骤如下：1.合上柜内的总电源空开；2.长按UPS上的“开/关机”开关约2秒，打开UPS电源供电；3.确认UPS电源供电正常后，合上控制电源。2）检查变频器控制柜上面的三个指示灯，分别为红色指示灯“高压上电”黄色指示灯“故障指示”和, 绿色指示灯“高压去电”。这时候三个指示灯中，“高压去电”指示灯亮，其余两灯灭。3）检查变频器控制柜上的触摸屏，界面显示为正常待机画面，左上角故障显示处无内容。此情况下，变频器已准备就绪。2，引风机启动前准备工作 变频投入时：1）合上变频器进

2、线断路器内QF1控制电源开关及交流电源开关，确认QF1的二次插头已经插上，确认QF1处于分位、工作位置。QF1“就地/远方”位置选择开关处于远方位置。2）合上变频器出线断路器内QF2控制电源开关、旁路断路器QF3控制电源开关及交流电源开关，确认QF2、QF3的二次插头已经插上，确认QF2、QF3都处于分位且都处于工作位置。QF2、QF3的“就地/远方”位置选择开关处于远方位置。3）运行人员在集控室远程操作，先合上变频器进线断路器内QF1，确认QF1合上后，再合上变频器出线断路器内QF2，确认QF2已经合上。再次确认旁路断路器QF3断开。4）检查变频器控制柜上的触摸屏，界面显示为正常待机画面，左

3、上角故障显示处无内容；变频器进线和变频器出线断路器状态显示已闭合，旁路断路器状态显示分断。此时显示正常状态为“预充电请求”。此情况下，变频器已准备就绪；5）运行人员在集控室等待变频发出“预充电请求”信号。6）运行人员在集控室确认变频已经发出“预充电请求”信号后，点击“预充电允许”，此时变频器进行功率单元预充电过程，控制柜触摸屏上显示“系统等待”。7）变频器预充电完成后，运行人员在集控室确认变频发出“上电允许”信号，此时变频器控制柜触摸屏上显示状态“请合高压”。注意：变频器预充电完成后，请合高压的状态时间为10秒钟，必须在10秒钟内合上高压电。8）运行人员在变频小室内观察变频控制柜触摸液晶屏上Q

4、F状态是否已经合上，观察变频模块柜冷却风扇和变压器柜冷却风扇是否正常运转，观察变压器柜温度控制仪是否正常显示温度；9）运行人员在集控室等待变频发出“启动允许”信号。工频投入时1) 确认变频器进线断路器QF1和变频器出线断路器QF2处于分位，试验位2)3)4)5)3，启动引风机置。变频器进线断路器QF1 和变频器出线断路器QF2 的“就地/远方”位置选择开关处于就地位置。 合上旁路断路器QF3的控制电源开关及交流电源开关，确认旁路断路器QF3的二次插头已经插上，确认旁路断路器QF3在工作位置。 把旁路断路器QF3“就地/远方”位置选择开关打到远方位置。 运行人员在集控室合上旁路断路器QF3开关，

5、确认旁路断路器QF3已经合上。 运行人员在变频小室确认旁路断路器QF3已经合上。变频启动时：1）确认转速给定信号在起始转速，一般设定为额定转速的40（40%必须由电厂确认）。2）确认变频已经发出“启动允许”信号。3）确认引风机静叶位置为0。4）确认引风机启动的其他条件满足。5）确认电机在静止状态。6）运行人员在集控室点击启动变频器按钮，启动风机，观察变频器的转速反馈信号是否逐步增加至起始转速，观察变频是否发出“变频运行”信号。此过程中观察变频输出电流是否正常，观察变频是否有“报警”及“故障”信号发出。7）运行人员在集控室增加静叶开度，至规定的最大值（静叶开度最大值由电厂提供，为原先工频运行时的

6、最大开度）。8）用第一台风机同样的启动过程，启动第二台风机至起始转速，开静叶至规定的最大开度。9）基本同步地给两台风机加转速（两台变频器频率相差不要大于5HZ），加速过程中保证两台引风机出力基本相当，风机转速达到机组运行要求。工频启动时：1）运行人员在集控室确认风机停止条件已经满足。2）运行人员在集控室断开上级10KV断路器，停止风机。3）如此时需要重新启动风机，则按照工频启动风机的步骤进行操作。4，引风机停机及高压停电变频投入时：1）基本同步地把两台引风机减速到起始转速。2）把静叶开度降到0。3）运行人员在集控室点击停止变频器按钮，停止引风机，观察风机转速反馈是否正常下降，直至降到0。4）风

7、机转速降至0后，“变频运行”信号消失，“启动允许”发出。如此时需重新启动风机，则按照变频启动风机的步骤进行操作。5）运行人员在集控室断开上级10KV断路器，确认上级10KV断路器已经处于断开状态。6）运行人员在集控室断开变频器进线断路器QF1和变频器出线断路器QF2。7）运行人员到变频小室确认变频器进线断路器QF1和变频器出线断路器QF2已经断开，把变频器进线断路器QF1和变频器出线断路器QF2开关柜的断路器控制电源开关及交流电源开关断开。8）运行人员到变频小室把变频控制柜的控制电源小开关断开。9）运行人员在频小室按变频控制柜的UPS“开/关机”开关约2秒，断开UPS电源。10）运行人员在变频

8、小室把变频控制柜的交流控制总电源开关断开。5，变频切工频的操作步骤：1）变频发生可旁通的故障时，变频跳闸，并发出“故障”信号及“旁通允许”信号。2）DCS根据逻辑自动减小静叶开度，静叶开度满足要求后，自动合上旁路断路器QF3，实现引风机工频运行。3）变频故障后，运行人员在集控室需时刻监视炉膛负压的变化，防止跳机的发生。6，注意事项1，变频器运行过程中，变频柜及变压器柜柜门应锁闭，严禁打开变频器的柜门以及开关柜的柜门。2，当变频器高压带电过程中，严禁将变频器的AC380V用户电源断开。 3，柜门上的急停钮严禁在变频运行时拍下（除特殊情况外）4，变频器有异常情况时会发出警报，变频器的异常情况有两种

9、，一是报警，报警 出现后变频器会有报警信号输出给DCS。此情况不影响变频器的运行，但需到就地查看报警内容，排除报警事由。二是故障，故障出现后变频器会有故障信号输出给DCS，变频器会自动停机。这时候说明变频器有重故障，故障情况下需查看故障内容，仔细检查变频器，如不能确保变频器是否损坏，请和生产厂家联系，并记录故障内容。5，每4小时需巡查一次，变压器温度变压器温度尽量不要超过70度。（这两个温度可以由现场服务人员，根据负载连续运行情况和当时室温具体确定）。 6， 保持柜内及变频器室内清洁，变频器滤网一般每15天要清洗更换一次（滤绵水洗晾干后方可放入变频器滤网中）。7， 变频器在50HZ以下运行时，

10、变频器输出电流大于输入电流，为保护电机，避免电机电流超过额定值。8，操作人员要严格遵守操作规程。安全ASD10KVU系列高压变频器在设计和制造时已充分考虑到人身安全，然而作为高压设备，变频器内部连接均存在致命电压。另外，散热器和许多其他元器件都很热，不能接触。因此，在变频器操作和维护时必须考虑下列警告： 在柜内靠近或接触元器件时，要消除静电，消除静电的方法是：戴接地防静电手镯环，该手镯环通过1M电阻接地；通过触摸接地的金属片可以消除静点。 不要将易燃易爆物品存放在变频器柜内或周围。 在做任何维护和检修工作之前，要严格遵守操作规程。 确认无发热部件和不带电之前，千万不要触摸柜内的任何部位。 两面

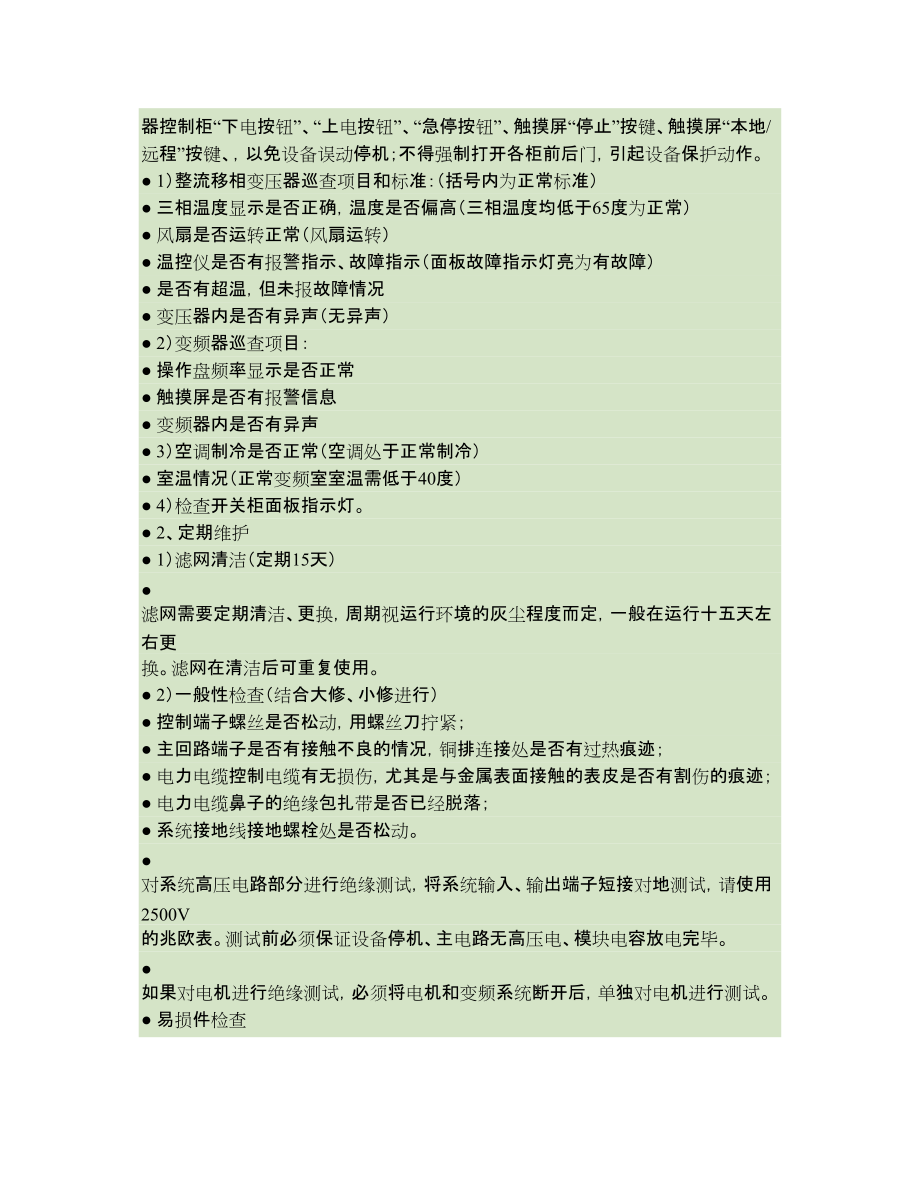

11、断路器柜内部有短接铜牌，任何一面柜上高压电后，均严禁操作断路器。 操作时保持单手操作，穿戴安全防护鞋，并有其他人在场。 不要带电连接或断开任何表计、电缆、通讯光缆和电路板。 在检修或更换功率单元时，一定要将高压切断并将断路器下端可靠接地，然后方可打开高压柜门，并检查所有单元指示灯完全熄灭后才能接触功率单元。 不要使高压输入误送到变频器的输出端，这样会严重损坏变频器。一般运行维护要求 变频装置的维护 1、巡查（要求运行人员每8小时巡视一次） 特别注意事项：进行设备巡检时，只可观察、记录下列所述事项，不得随意按动变频器控制柜“下电按钮”、“上电按钮”、“急停按钮”、触摸屏“停止”按键、触摸屏“本地

12、/远程”按键、，以免设备误动停机；不得强制打开各柜前后门，引起设备保护动作。 1）整流移相变压器巡查项目和标准：（括号内为正常标准） 三相温度显示是否正确，温度是否偏高（三相温度均低于65度为正常） 风扇是否运转正常（风扇运转） 温控仪是否有报警指示、故障指示（面板故障指示灯亮为有故障） 是否有超温，但未报故障情况 变压器内是否有异声（无异声） 2）变频器巡查项目： 操作盘频率显示是否正常 触摸屏是否有报警信息 变频器内是否有异声 3）空调制冷是否正常（空调处于正常制冷） 室温情况（正常变频室室温需低于40度） 4）检查开关柜面板指示灯。 2、定期维护 1）滤网清洁（定期15天） 滤网需要定期

13、清洁、更换，周期视运行环境的灰尘程度而定，一般在运行十五天左右更换。滤网在清洁后可重复使用。 2）一般性检查（结合大修、小修进行） 控制端子螺丝是否松动，用螺丝刀拧紧； 主回路端子是否有接触不良的情况，铜排连接处是否有过热痕迹； 电力电缆控制电缆有无损伤，尤其是与金属表面接触的表皮是否有割伤的痕迹； 电力电缆鼻子的绝缘包扎带是否已经脱落； 系统接地线接地螺栓处是否松动。 对系统高压电路部分进行绝缘测试，将系统输入、输出端子短接对地测试，请使用2500V的兆欧表。测试前必须保证设备停机、主电路无高压电、模块电容放电完毕。 如果对电机进行绝缘测试，必须将电机和变频系统断开后，单独对电机进行测试。 易损件检查 变频系统易损器件主要包括风机，其寿命与使用环境及保养状况密切相关。 风机可能损坏原因：轴承磨损、叶片老化。 风机损坏判别标准：停机时风扇叶片等是否有裂缝，开机时声音是否有异常振动声。 如出现风机损坏判别标准中现象，请更换风机！其他需要注意的问题 正常使用时触摸屏信息只看，不要按动，以免将变频的远程控制改为本地。 变频器控制柜上的去电按钮、上电按钮、急停按钮、远程就地选择开关不允许随意按动。 触摸屏上的停止按钮、本地/远程按钮不允许随意按动。 停机时需用变频停机
