木构件整体移建

1、4.16 木构架整体移建4.16.1 本条适用于木构架整体较好，榫卯尚好，结构较复杂的文物建筑的移建工程的施工与验收。 4.16.2 木构架的整体移位工程应符合下列规定：1 应对原结构进行详细测量，并绘制测绘图。测绘图应能详实的反映该木构架的各部尺寸、法式、构造做法； 2 应按移建设计的要求做好移位新址的基础；3 应拆除原所有瓦作工程，应拆除松动的木基层，加固松动木构件及结构节点； 4 应对木柱下端沿纵、横两个方向设水平夹板，将每个柱夹牢。夹板厚度不应小于 50mm，夹板底与柱端底面平齐。在进深、开间方向设斜撑，固定木构架，使构架前、后、左、右、上、下联成牢固的整体； 5 应沿木柱纵轴线或横轴

2、线在夹板下面设道轨、道轨与夹板之间应放置滚杆，以千斤顶或手拉葫芦等工具为滑动力，移至新址基础上； 6 移建木构架的修缮应按本规范第 4.20 节的规定执行；7 整体移建工程木构架的允许偏差和检验方法应符合表 4.16.2 的规定： 表 4.16.2 整体移建工程木构架的允许偏差和检验方法 序号项目允许偏差（mm）检验方法1轴线偏移15尺量检查2垂直度（有收势侧脚扣除）10用仪器或吊线尺量检查 3榫卯节点的间隙柱径 2004用楔形塞尺检查柱径 2003006柱径 3005008柱径 50010 4檐口标高10 用水准仪和尺量检查5翼角起翘标高15用水准仪和尺量检查6翼角伸出15尺量检查7椽头齐直

3、5 拉通线尺量检查8楼面平整度15用 2m 直尺和楔形塞尺检查4.17 木构架升高4.17.1 本节适用于在建筑原位置，整体升高木构架工程的施工与验收。4.17.2 升高木构架必须符合下列规定。1 对升高木构架应进行全面检查，对危险节点和构件应先行加固； 2 应拆除原屋面全部瓦作，并将与墙体相联结的柱、梁、枋（夹底）等构件应与墙体脱离； 3 应沿柱的纵、横轴线，应用水平杆联结各柱根部。柱、梁之间应用斜杆联结，使木构架联结成牢固的整体； 4 应在柱与梁联结的节点处，在梁底位置立一根或数根牮杆，在牮杆底设千斤顶。千斤顶的总数不应少于落地柱的总数。千斤顶底部应垫木板、木板的厚度不应小于 50mm，宽

4、度不应小于 200mm，长度不应小于 500mm。木板应放置平服，板底地基应稳固。千斤顶的上升速度应一致； 5 升高后的木构架修缮应按本规范第 4.20 节的规定执行；6 升高、校正、修缮后的木构架允许偏差及检验方法，应符合本规范第 4.20 节表 4.20.7 的规定。4.18 木构架发平4.18.1 本节适用于建筑柱基不均匀沉降或建筑中部分柱脚腐烂引起局部楼面、梁架沉降的发平、修复工程。 4.18.2 发平、修复工程必须符合下列规定及施工顺序： 1 对发平木构架应进行全面检查，对危险节点和构件应进行加固，对不稳定构件进行临时的加固； 2 对各柱的沉降应进行测量，以沉降量最大的柱为发平控制量

5、，以未沉降的柱为发平的基准。清除影响发平的障碍； 3、当发平柱数量超过 20%以上时应局部或全部拆除屋面瓦件； 4、发平动力宜用千斤顶。发平两层以上建筑时，上、下层的牮杆应顶在上、下梁底面，并应在一个垂直线上； 5、发平应从沉陷最大的柱开始，第一次升高不应超过相邻柱高，应有人统一指挥，缓慢发平。发现响声或不正常现象应停下检查，处理后再发平； 6、发平后木构架的修缮和允许偏差和检验方法，应符合本规范第4.20 节表 4.20.7 的规定。4.19 木构架拆卸移建4.19.1 本节适用于古建筑拆卸移建工程的施工与验收。4.19.2 木构架拆卸移建工程应符合下列规定：1 构架拆卸前，应对房屋进行全面

6、检查和测绘，在测绘图和构件实物上应标明构件号码和安装方向。文物古建筑的测绘尚应按现行国家标准古建筑木结构维护与加固技术规范GB50165 的有关规定执行； 2 拆卸木构架应按照安装木构架相反顺序进行，即先上后下先外后内。榫卯节点应先抽销后退卯。严禁在拆卸构件时未按榫卯结合的形式乱拆、损坏榫卯； 3 拆卸应有安全保障措施；4 斗拱拆卸应先编号、后拆卸，拆好后就地组装好，成组入库堆放保管。各相似斗拱构件不得串垛，相互套用； 5 对拆下的构件应逐件检查，重点检查柱、梁的榫卯部位，梁、桁构件的支承部位及受拉区； 6 对木构件的修补或更换应按本章第 4.20 节的规定执行； 7 确有资料或经考证证明该拆

7、建木构架在以前修缮过，且在本次移建中发现确有部分作法改变了原来法式或做法，可根据实际情况在移建中予以恢复； 8 除恢复的部份和缺陷修补的部分外，构架的平面尺寸、标高、侧脚、生起、做法、风格应与原样一样； 9 移建木构架的允许偏差和检验方法应符合本规范第 4.20 节表4.20.7 的规定。4.20 木构架修缮4.20.1 本节适用于木构架部分损坏，移位、变形、节点脱榫等内容的修正、填补、加固、接换、替换工程的施工与验收。 4.20.2 古建筑修缮应遵守“修旧如旧”及“保持文物原状”的原则。修缮前应对原构架各构件的材料、材质、法式、做法、尺寸、风格特征、损坏情况作认真的勘察、测绘、摄影、记录，并

8、以此作为编制修缮方案的主要依据。文物古建筑的勘查测绘应按现行国家标准古建筑木结构维护与加固技术规范GB50165 的有关规定执行。4.20.3 柱类构件损坏面积大于柱断面积 1/3、明柱下端损坏高度不大于柱高或底层高的 1/5、暗柱损坏长度不大于柱高（底层高）1/3 应做墩接。损坏高度大于以上规定应替换。木柱墩接应符合下列规定。 1 墩接应根据损坏程度不同可采用巴撑榫、抄手榫、平头榫进行墩接。墩接后接缝应严密柱应垂直。墩接半榫宽度应为柱径的 1/101/15，高度与宽度一致。平头榫接头长不得大于柱直径。只能用于自柱础起，损坏长度不大于 600mm 的底层柱。（图 4.20.3-14.20.3-

9、3）；2 柱墩接搭接长度宜为柱径的 23 倍。当柱径为 160250mm，搭接两端接缝处应设铁箍，铁箍厚度不小于 4mm，宽度不小于 40mm；柱径 250mm 以上两端接缝处设铁箍厚度不小于 4mm，宽度不小于60mm，铁箍表面与柱外表平齐。柱径小于 160mm 者搭接处可用螺栓加固； 3 当柱损坏断面积小于柱断面积 1/3，损坏高度明柱小于 1/5 柱高；暗柱小于 1/3 柱高，可用拼接方法加固。拼接的上、下两端用铁箍箍牢，铁箍用料参照本条第 2 款的规定执行。也可用耐久性、强度、稳定性能均满足建筑要求的化学材料碳纤维布加固； 4 墩接柱接头与原柱四条中线应对齐在一直线上，接缝应严密；5

10、当柱的外表完好，且完好厚度不小于 50mm，髓心部分已腐烂，可用化学法加固，其顺序应为：自柱底端挖面积不大于 25cm2孔，且每高 300600mm 打一孔。应先清除腐木，进行白蚁防治后再用化学胶结材料浇注加固。化学胶结材料的配制方法与施工应按现行国家标准古建筑木结构维护与加固技术规范GB50165 的有关规定执行。化学浇注应按下述规定执行： 1） 浇注前先应将木柱上的裂缝和柱底孔用腻子封闭，避免漏浆。2） 浇注应自下而上分段进行，每次浇注高度不宜超过一米，并应间隔半小时以上再浇下一段。 3）化学浇注材料的配比，应根据当地条件由试验确定。流动性、和易性应能满足在 25cm2孔内灌注。大于或等于

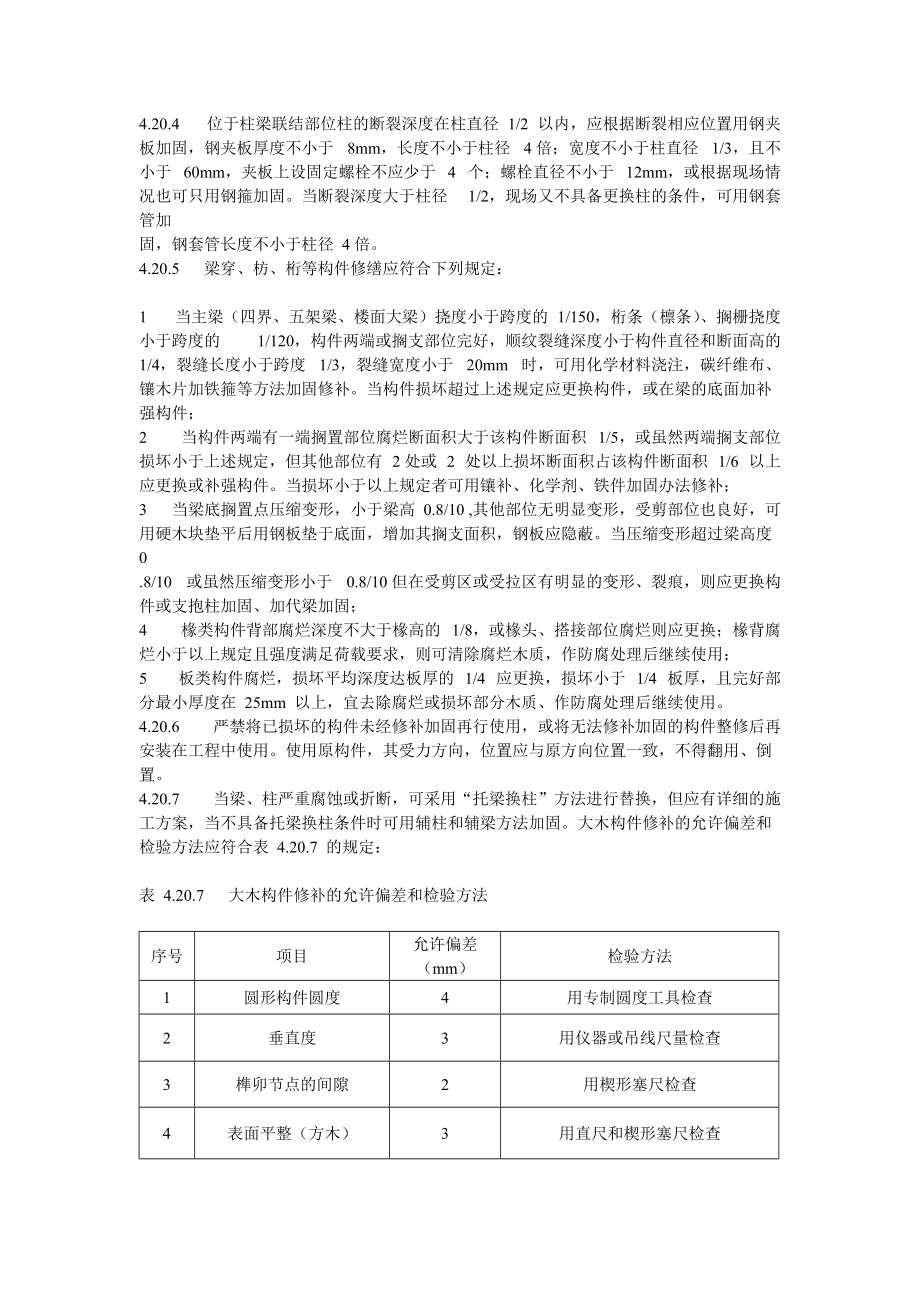

11、 600mm 高度自由落下无离析现象；以自重或略震捣即能密实。 4）浇注料初凝时间不应小于 1.5h，达到设计强度不得大于 48h。5） 凝聚性，粘结力。抗压强度，使用寿命不小于原木构件。硬化后体积不变。 6）浇注结束后，浇注孔应用木材堵塞，将表面残留浆料擦净。 4.20.4 位于柱梁联结部位柱的断裂深度在柱直径 1/2 以内，应根据断裂相应位置用钢夹板加固，钢夹板厚度不小于 8mm，长度不小于柱径 4倍；宽度不小于柱直径 1/3，且不小于 60mm，夹板上设固定螺栓不应少于 4 个；螺栓直径不小于 12mm，或根据现场情况也可只用钢箍加固。当断裂深度大于柱径 1/2，现场又不具备更换柱的条件

12、，可用钢套管加固，钢套管长度不小于柱径 4倍。4.20.5 梁穿、枋、桁等构件修缮应符合下列规定： 1 当主梁（四界、五架梁、楼面大梁）挠度小于跨度的 1/150，桁条（檩条）、搁栅挠度小于跨度的 1/120，构件两端或搁支部位完好，顺纹裂缝深度小于构件直径和断面高的 1/4，裂缝长度小于跨度 1/3，裂缝宽度小于 20mm 时，可用化学材料浇注，碳纤维布、镶木片加铁箍等方法加固修补。当构件损坏超过上述规定应更换构件，或在梁的底面加补强构件； 2 当构件两端有一端搁置部位腐烂断面积大于该构件断面积 1/5，或虽然两端搁支部位损坏小于上述规定，但其他部位有 2处或 2 处以上损坏断面积占该构件断

13、面积 1/6 以上应更换或补强构件。当损坏小于以上规定者可用镶补、化学剂、铁件加固办法修补； 3 当梁底搁置点压缩变形，小于梁高 0.8/10 ,其他部位无明显变形，受剪部位也良好，可用硬木块垫平后用钢板垫于底面，增加其搁支面积，钢板应隐蔽。当压缩变形超过梁高度 0.8/10 或虽然压缩变形小于 0.8/10但在受剪区或受拉区有明显的变形、裂痕，则应更换构件或支抱柱加固、加代梁加固； 4 椽类构件背部腐烂深度不大于椽高的 1/8，或椽头、搭接部位腐烂则应更换；椽背腐烂小于以上规定且强度满足荷载要求，则可清除腐烂木质，作防腐处理后继续使用； 5 板类构件腐烂，损坏平均深度达板厚的 1/4 应更换

14、，损坏小于 1/4 板厚，且完好部分最小厚度在 25mm 以上，宜去除腐烂或损坏部分木质、作防腐处理后继续使用。 4.20.6 严禁将已损坏的构件未经修补加固再行使用，或将无法修补加固的构件整修后再安装在工程中使用。使用原构件，其受力方向，位置应与原方向位置一致，不得翻用、倒置。 4.20.7 当梁、柱严重腐蚀或折断，可采用“托梁换柱”方法进行替换，但应有详细的施工方案，当不具备托梁换柱条件时可用辅柱和辅梁方法加固。大木构件修补的允许偏差和检验方法应符合表 4.20.7 的规定：表 4.20.7 大木构件修补的允许偏差和检验方法序号项目允许偏差（mm）检验方法1圆形构件圆度4用专制圆度工具检查

15、2垂直度3用仪器或吊线尺量检查3榫卯节点的间隙2用楔形塞尺检查4表面平整（方木）3用直尺和楔形塞尺检查5表面平整（圆木）4用直尺和楔形塞尺检查6上口平直8以间为单位拉线尺量检查7出挑齐直6以间为单位拉线尺量检查8轴线位移5 尺量检查 4.21 斗拱修缮 4.21.1 斗拱构件损坏修缮或更换构件应符合下列规定： 1 斗拱修缮应严格掌握原各构件尺度、法式、做法特征。更换构件应与原样一致，昂等弯曲构件应拓样后按样制作。当拆修时应对原构件编号，安装时各就其位，不得错位； 2 以装饰为主的斗拱之坐斗劈裂为两半，裂纹能对齐者。应用胶结法或用螺栓联结，螺栓的两端螺母应隐蔽。当柱头斗拱等以承压力为主的坐斗其裂

16、缝深度达到斗高的 1/3 以上，或压缩变形大于斗高 1.5/10宜更换坐斗。斗拱受压整体歪斜变形在斗拱总高的 2/10 以上应更换部分变形的构件。小于以上变形对原构件修补； 3 坐斗压缩变形深度小于 1.5/10 斗高，斗其余各部位无损坏者宜用硬木片填补方法修正；当承压坐斗变形虽然在 1.5/10 斗高以内，尚有其他裂缝损坏情况时应以更换； 4 以装饰为主的拱、翘等构件，一端损坏，一端尚好宜更换损坏的一端，且与尚好的一端在斗口内或拱的中心部位相接，接头作法应各刻去拱高 1/2，相叠、接头端做榫，胶结。当拱为受力构件时其损坏断面积超过拱之断面积 1/4，或因受力后顺纹裂缝深度超过拱高的 1/2

17、者应以更换。拱压缩变形大于 1.5/10 拱高应更换，小于 1.5/10 且无其他损坏时应修补； 5 拽枋（牌条）损坏断面积大于该拽枋（牌条）断面积 1/2，应局部更换，更换构件的接头应设置在拱的中心部位，接头作法应按本条第四款执行。接头必须牢固平直。当拽枋（牌条）的损坏面积小于其断面积 1/2 时应修补；6 溜金斗拱（琵琶科）的起秤杆（琵琶撑）等构件损坏面积小于该杆断面积 2/5，则应修补、加固。坏断面积大于该构件断面积 2/5 时应更换； 7 斗拱上的雕花构件损坏面积大于该构件面积 1/2 时应更换；损坏面积小于该构件 1/2 时应局部修补。更换或修补所用木材应与原构件相同或相似。其图案应

18、拓原图样、用同样手法进行雕刻制作。修补件应用胶结材料、竹销与原件联结； 8 升开裂成两半，应更换。部损坏应按本条第二款的规定进行修补； 9 斗拱修正后应构件齐全，不得有已损坏未修补的构件重新安装。斗拱各暗销齐全，正立面斗口、昂、翘、云头应在同一垂直线上。斗拱维修后的允许偏差和检验方法应符合表 4.21.1 的规定： 表 4.21.1 斗拱修缮后的允许偏差和检验方法表 序号项目允许偏差（mm）检验方法1上口平直12 用仪器或拉线尺量检查2出挑齐直8 用仪器或拉线尺量检查3榫卯缝隙2用楔形塞尺检查4垂直度6用仪器或吊线尺量检查5轴线移位12用仪器或尺量检查6对接部位平整度2用尺量检查7铁件加固部位

19、表面平整度-2用仪器或拉线和尺量检查4.22 工程验收 4.22.1 工程验收检查数量：柱、梁枋、桁条（檩），搁栅制作抽查 10%，不应少于 3 根；板类构件制作抽查 10%，不应少于 3 件或一个开间；屋面木基层制作抽查 10%，不应少于 10 根椽；斗拱制作抽查 10%，每种斗拱不应少于一攒（座）；大木构架下架安装抽查 10%，不应少于一间；斗拱安装抽查 10%，不应少于 3 攒；上架安装抽查 10%，不应少于 2 榀构架；木基层安装应抽查 10%；走廊每 10 延米应抽查一处，不应少于 3处；翼角不少于 3 处；大木构架修缮抽查 30%，不应少于 3 榀屋架；本基层修缮抽查 30%，不应少于两间；斗拱修缮逐件检查。 4.22.2 柱、梁、枋、桁条（檩），搁栅、板、木基层、斗拱等制作、安装、修缮验收标准和允许偏差项目检查标准均应按本章 4.34.21 各节的规定执行。 4.22.3 木构架验收应在木构架安装结束，油漆前进行。 4.22.4 应对柱距中心距、总进深、开间、总开间进行复核。应对柱的垂直度、侧脚吊线检查。对生起、梁类构件的底面高度、桁底高度、翼角底面高度应测量检查。 4.22.5 应对构件的各联结节点，榫卯严密程度、木销齐全等进行检查。其检查方法及允许偏差应符合本章 4
