单片机实现红绿灯控制

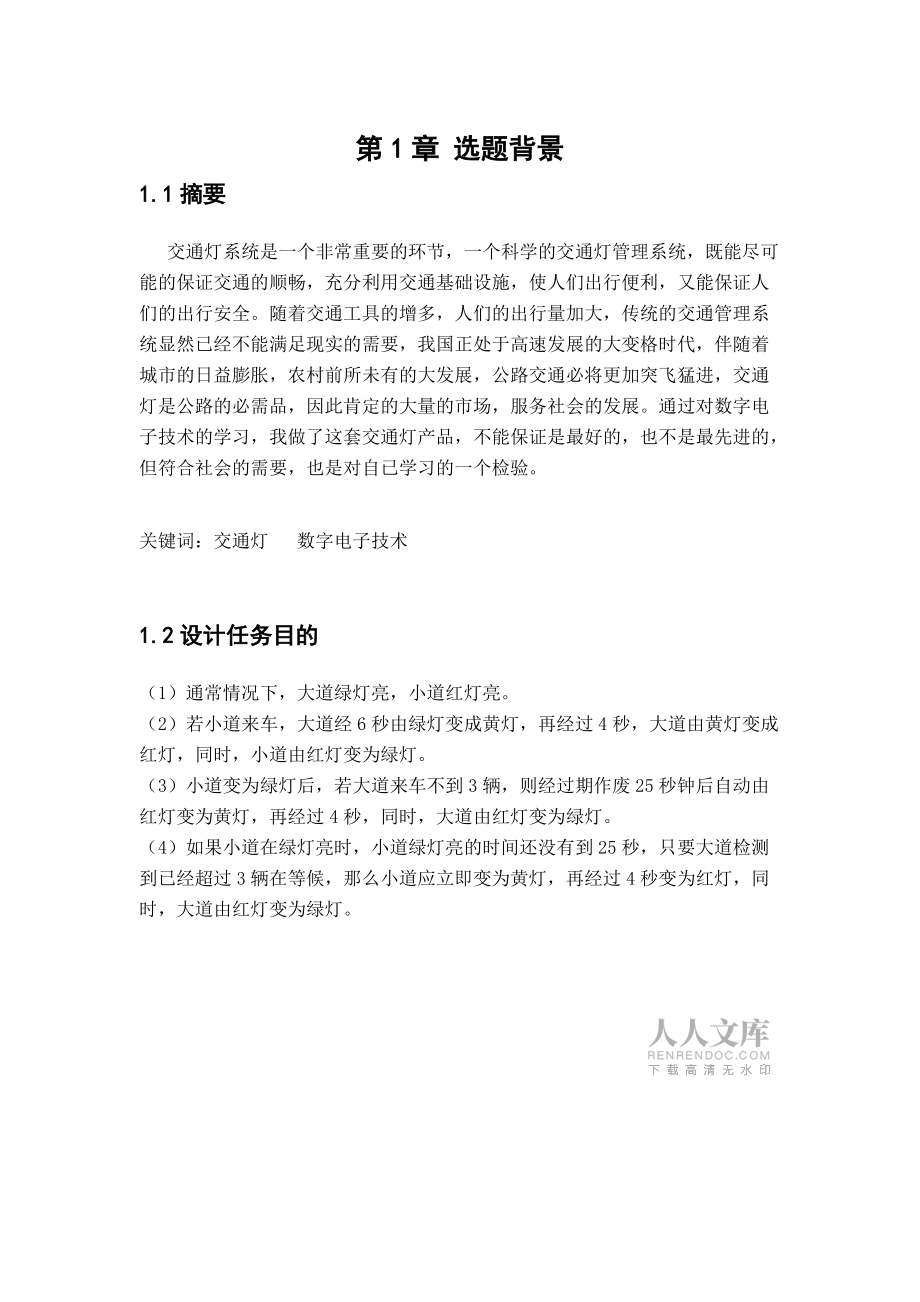

1、单片机红绿灯设计目 录第1章 选题背景11.1摘要11.2设计任务目的1第2章 方案论证2第3章 原理图及器件说明43.1 元件清单43.2 主要器件的引脚排列图和功能表4第4章 设计过程84.1 秒脉冲发生器84.2 控制器84.3倒计时及数字显示模块104.3.1 原理104.3.2 原器件的选择及参数104.4 译码器114.6 综合逻辑电路图12第5章 仿真调试过程13第6章 设计体会及收获14第1章 选题背景1.1摘要交通灯系统是一个非常重要的环节，一个科学的交通灯管理系统，既能尽可能的保证交通的顺畅，充分利用交通基础设施，使人们出行便利，又能保证人们的出行安全。随着交通工具的增多，

2、人们的出行量加大，传统的交通管理系统显然已经不能满足现实的需要，我国正处于高速发展的大变格时代，伴随着城市的日益膨胀，农村前所未有的大发展，公路交通必将更加突飞猛进，交通灯是公路的必需品，因此肯定的大量的市场，服务社会的发展。通过对数字电子技术的学习，我做了这套交通灯产品，不能保证是最好的，也不是最先进的，但符合社会的需要，也是对自已学习的一个检验。 关键词：交通灯 数字电子技术1.2设计任务目的（1）通常情况下，大道绿灯亮，小道红灯亮。（2）若小道来车，大道经6秒由绿灯变成黄灯，再经过4秒，大道由黄灯变成红灯，同时，小道由红灯变为绿灯。（3）小道变为绿灯后，若大道来车不到3辆，则经过期作废2

3、5秒钟后自动由红灯变为黄灯，再经过4秒，同时，大道由红灯变为绿灯。（4）如果小道在绿灯亮时，小道绿灯亮的时间还没有到25秒，只要大道检测到已经超过3辆在等候，那么小道应立即变为黄灯，再经过4秒变为红灯，同时，大道由红灯变为绿灯。第2章 方案论证交通灯控制系统的原理框图如图1所示。它主要由控制器、定时器、倒计时数字显示、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该系统中定时器的标准时钟信号源，同时控制着正常工作时黄灯与特殊情况下数码管数字的闪烁，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制译码器的工作。 TR: 表示甲车道或乙车道红灯亮的时

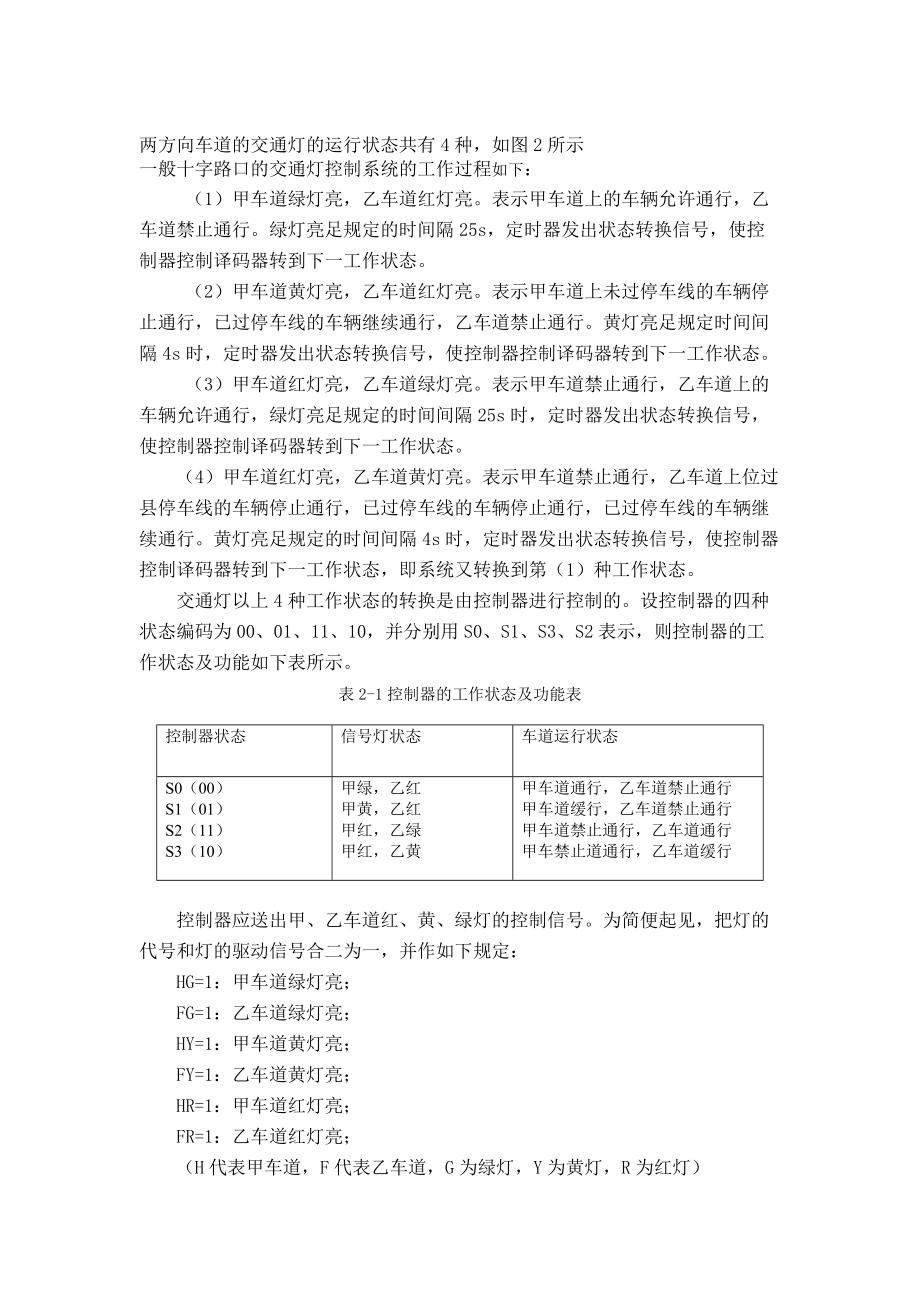

4、间间隔为25秒，即车辆正常通行的时间间隔。定时时间到，TR=1，否则，TR=0。 TY：表示倒计时到4秒。定时时间到TY=1，否则，TY=0。图2-1 交通灯控制系统的原理框图红红黄黄绿绿红红 图2-2 交通灯运行状态图 两方向车道的交通灯的运行状态共有4种，如图2所示一般十字路口的交通灯控制系统的工作过程如下： （1）甲车道绿灯亮，乙车道红灯亮。表示甲车道上的车辆允许通行，乙车道禁止通行。绿灯亮足规定的时间隔25s，定时器发出状态转换信号，使控制器控制译码器转到下一工作状态。  （2）甲车道黄灯亮，乙车道红灯亮。表示甲车道上未过停车线的车辆停止通行，已过停车线的车辆继续通

5、行，乙车道禁止通行。黄灯亮足规定时间间隔4s时，定时器发出状态转换信号，使控制器控制译码器转到下一工作状态。  （3）甲车道红灯亮，乙车道绿灯亮。表示甲车道禁止通行，乙车道上的车辆允许通行，绿灯亮足规定的时间间隔25s时，定时器发出状态转换信号，使控制器控制译码器转到下一工作状态。  （4）甲车道红灯亮，乙车道黄灯亮。表示甲车道禁止通行，乙车道上位过县停车线的车辆停止通行，已过停车线的车辆停止通行，已过停车线的车辆继续通行。黄灯亮足规定的时间间隔4s时，定时器发出状态转换信号，使控制器控制译码器转到下一工作状态，即系统又转换到第（1）种工作状态。 交通灯以上4种工作状态的转

6、换是由控制器进行控制的。设控制器的四种状态编码为00、01、11、10，并分别用S0、S1、S3、S2表示，则控制器的工作状态及功能如下表所示。表2-1控制器的工作状态及功能表控制器状态信号灯状态车道运行状态S0（00）S1（01）S2（11）S3（10）甲绿，乙红甲黄，乙红甲红，乙绿甲红，乙黄甲车道通行，乙车道禁止通行甲车道缓行，乙车道禁止通行甲车道禁止通行，乙车道通行甲车禁止道通行，乙车道缓行控制器应送出甲、乙车道红、黄、绿灯的控制信号。为简便起见，把灯的代号和灯的驱动信号合二为一，并作如下规定：     HG=1：甲车道绿灯亮；

7、0;  FG=1：乙车道绿灯亮；    HY=1：甲车道黄灯亮；    FY=1：乙车道黄灯亮；    HR=1：甲车道红灯亮；   FR=1：乙车道红灯亮； （H代表甲车道，F代表乙车道，G为绿灯，Y为黄灯，R为红灯）第3章 原理图及器件说明3.1 元件清单(1)集成元件74LS138一片、N555一片、74LS190两片、74LS47两片、D触发器两个、74LS11两片、74LS21一片、74LS04两片、74LS08两片、74LS

8、27一片(2)共阳极七段数码管两个，红色LED两个，黄色LED两个，绿色LED两个(3)电阻470 20只、47K 三只、10K一只(4)电容 10F两只、22F一只开关 单刀单掷开关一只 单刀双掷开关一只3.2 主要器件的引脚排列图和功能表 图3-1 74LS138的引脚图表3-1 74LS138的功能表输入输出使能选择G1G2*CBAY0Y1Y2Y3Y4Y5Y6Y7*1*111111110*11111111100000111111110001101111111001011011111100111110111110100111101111010111111011101101111110110

9、11111111111图3-2 N555引脚图图3-3 74LS190引脚图 图3-4 74LS190的逻辑功能示意图表3-2 74LS190功能表：输入输出CBAQDQCQBQA0*d3d2d1d0d3d2d1d0100*加计数101*减计数11*保持图3-5 74LS74引脚图表3-3 74LS74功能表输入输出PRCLRCLKDQQ*01*1010*0100*1*1*1111011001110*Q0Q0*图3-6 74LS47引脚图表3-4 74LS47功能表十进数输入BI/RBO输出或功能LTRBID C B Aabcdefg0HH0 0 0 0H11111101Hx0 0 0 1H0

10、1100002Hx0 0 1 0H11011013Hx0 0 1 1H11110014Hx0 1 0 0H01100115Hx0 1 0 1H10110116Hx0 1 1 0H00111117Hx0 1 1 1H11100008Hx1 0 0 0H11111119Hx1 0 0 1H111001110Hx1 0 1 0H000110111Hx1 0 1 1H001100112Hx1 1 0 0H010001113Hx1 1 0 1H100101114Hx1 1 1 0H000111115Hx1 1 1 1H0000000BIxxx x x xL0000000RBIHL0 0 0 0L0000

11、000LTLxx x x xH1111111第4章 设计过程4.1 秒脉冲发生器脉冲发生器是由555定时器构成的多谐振荡器，因为控制系统是以秒作为单位，所以用秒脉冲发生器，且其对信号的精度要求不高，这里选用555定时器来构成。555定时器组成的秒脉冲CP1的周期为：T0.7（R1+2*R2）*C，若T1s，令C10µF，R147k，R2=47 k。根据计算结果，脉冲发生器设计如图2所示，它向计数电路提供的秒计时CP脉冲，周期可通过下式 T1=(R1+R2)CLn2 （式 1） T2=R2Cln2 （式 2） T=T1+T2 （式 3）设定电路原理图。原理图，波形图如下图所示：图4-1

12、 脉冲发生器原理图4.2 控制器控制器是交通管理的核心，它应该能够按照交通管理规则控制信号灯工作状态的转换。如下表所示。选用两个D触发器FF1、FFO做为时序寄存器产生4种状态，控制器状态转换的条件为TR和TY，上电复位后控制器处于Q1n+1Q0n+1 00状态时，如果TY 0，则控制器保持在00状态；如果TY=1，则控制器转换到Q1n+1Q0n+1 01状态。这两种情况与条件TR无关，所以用无关项”X”表示。其余情况依次类推，同时表中还列出了状态转换信号ST。表4-1 控制信号灯工作状态表输入输出现态状态转换条件 次态状态转换信号Q1nQ0nTYTRQ1n+1Q0n+1ST0 00无0000

13、01无01101无001001无111111无无11011无无10110无010010无1001图4-2 控制器电路图其中TR,TY是由两个74LS190的输出端经过逻辑组合形成的两个输出端，如下图所示：图4-3 74LS190的输出示意图4.3倒计时及数字显示模块 原理通过单时钟同步十进制减数器74LS190(2片)来实现25s的。通过74LS47（2片）译码器连接数码管输出数据。 原器件的选择及参数计数器选用集成电路74LS190进行设计较简便。74LS190是十进制同步可逆计数器，它具有异步并行置数功能、保持功能。74LS190没有专用的清零输入端，但可以借助QA、QB、QC、QD的输出

14、数据间接实现清零功能。译码器采用74LS47（2片）、倒计时显示采用共阳极七段数码管作为显示，它由计数器驱动并显示计数器的输出值。现选用两个74LS190芯片级联成一个从99倒计到00的计数器，即其中作为个位数的74LS190芯片的CLK接秒脉冲发生器（频率为1），再把个位数74LS190芯片输出端的QD与十位数的74LS190芯片的CLK连起来。当个位数减到0时，再减1就会变成9， 0（0000）到9（1001）之间QD由0变为1,十位数的74LS190芯片实现减一。图4-4 数字显示接法图引脚的输入信号由十位数74190芯片的QA和QB引脚与十位数74190芯片的QA、QB、QC和QD用六

15、输入或门连起来。工作开始时，LD为0，计数器预置数25，置完数后，LD变为1，计数器开始倒计时。当倒计时减到数00时，LD又变为0，计数器又预置数25，之后又倒计时，如此循环下去。具体接法如下图4.4 译码器系统的输出是在Q1Q0驱动下的6个信号灯，各状态与信号灯的关系由表5给出，电路图见下图。因此，得到灯光信号与控制器状态变量的关系为： （式7） （式8） （式9）图4-5 译码器原理图状态CBAHGHYHRFGFYFRS0000011110S1001101110S2010110011S3011110101S4100110110S5101110110S6110110110S711111011

16、0表4-2 74LS138D功能表正常工作时单刀双掷开关掷向低电平，系统工作在S0S3状态，特殊情况下单刀双掷开关掷向高电平，系统工作在S4S7状态在实现特殊情况与正常工作状态切换时，利用一个单刀双掷开关，其公共端与秒脉冲信号用与非门连接到七段数码管的阳极，来控制特殊情况下七段数码管上数字的闪烁。同时，再把单刀双掷开关的公共端接非门，再与秒脉冲信号用与门连接到倒计时模块的脉冲信号输入端，实现保持功能。实际电路图如下： 图4-6 特殊功能电路图4.6 综合逻辑电路图图4-6 综合逻辑电路图第5章 仿真调试过程在软件调试过程中，我们遇到以下几个问题：（1）在倒计时模块置数方面，无法利用借位端进行置
