新苗C15砼换填换填专项施工方案

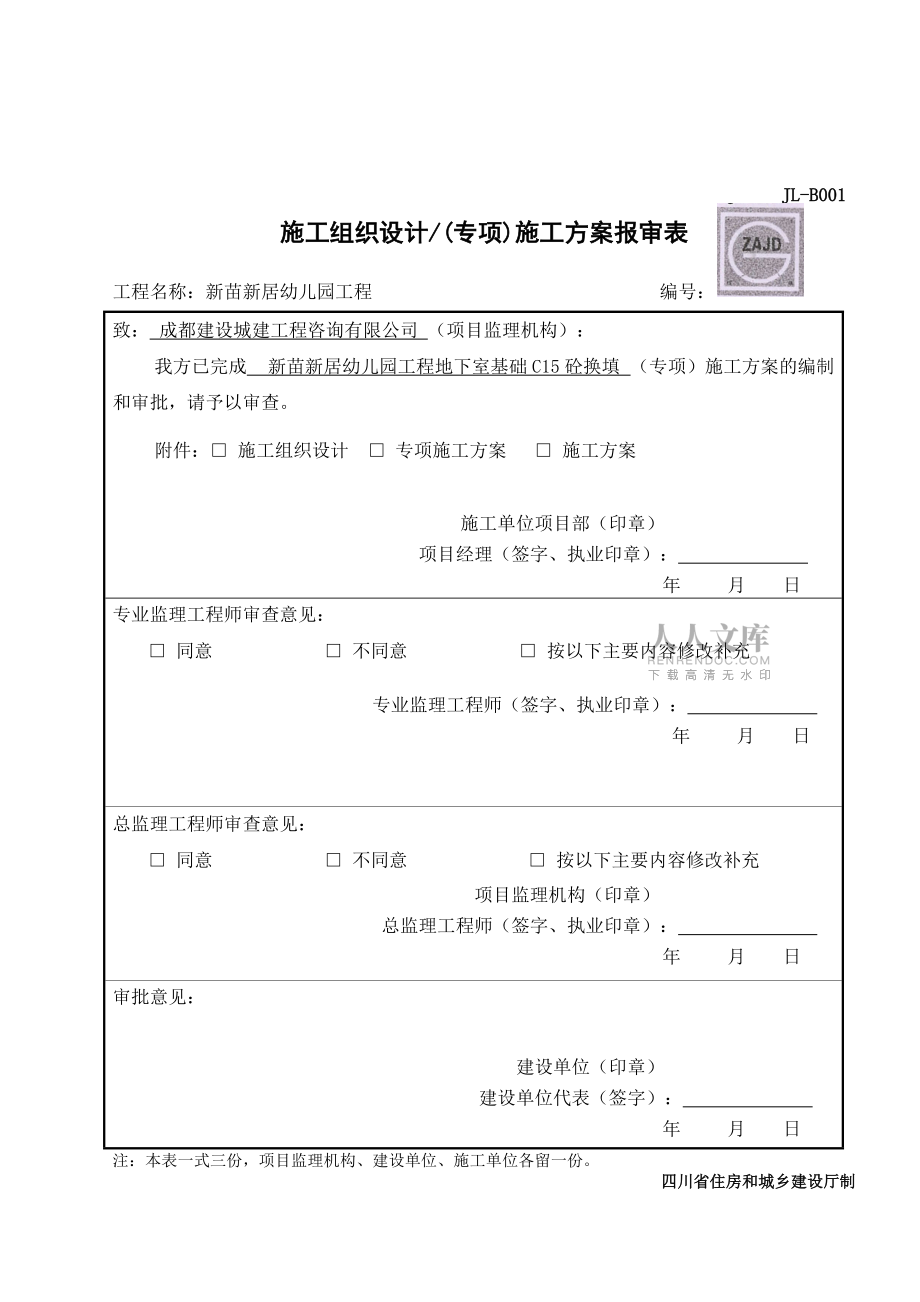

1、新苗新居幼儿园工程地下室车库基础C15砼换填专项施工方案编制单位；成都市工业设备安装公司 新苗新居幼儿园工程项目部编制人：审核人：批准人：日期：2015年8月8日 JL-B001 施工组织设计/(专项)施工方案报审表工程名称：新苗新居幼儿园工程 编号：致： 成都建设城建工程咨询有限公司 （项目监理机构）：我方已完成 新苗新居幼儿园工程地下室基础C15砼换填 （专项）施工方案的编制和审批，请予以审查。附件： 施工组织设计 专项施工方案 施工方案施工单位项目部（印章）项目经理（签字、执业印章）： 年 月 日专业监理工程师审查意见： 同意 不同意 按以下主要内容修改补充 专业监理工程师（签字、执业印

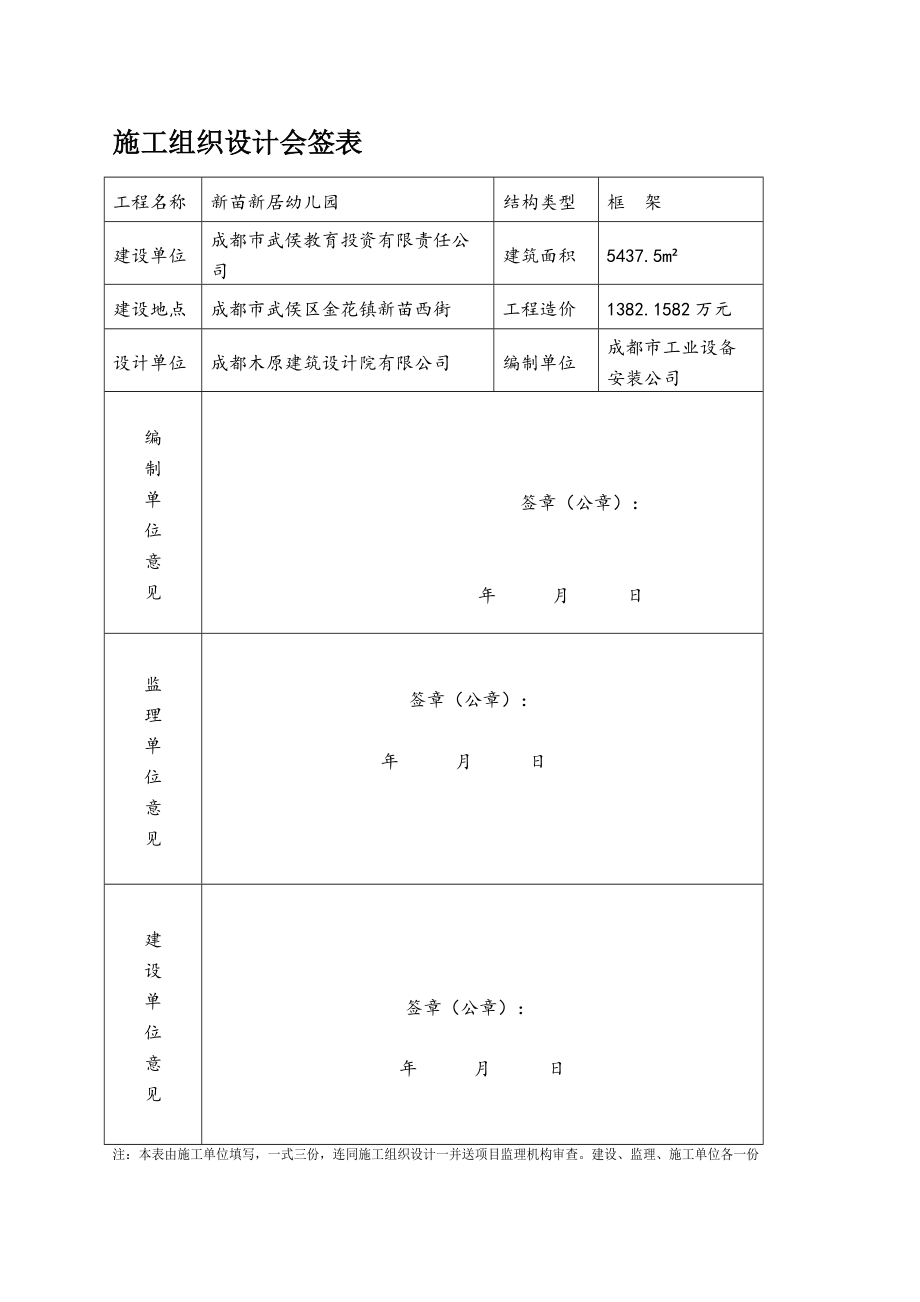

2、章）： 年 月 日总监理工程师审查意见： 同意 不同意 按以下主要内容修改补充 项目监理机构（印章） 总监理工程师（签字、执业印章）： 年 月 日审批意见： 建设单位（印章） 建设单位代表（签字）： 年 月 日注：本表一式三份，项目监理机构、建设单位、施工单位各留一份。 四川省住房和城乡建设厅制施工组织设计会签表工程名称新苗新居幼儿园结构类型框 架建设单位成都巿武侯教育投资有限责任公司建筑面积5437.5m²建设地点成都市武侯区金花镇新苗西街工程造价1382.1582万元设计单位成都木原建筑设计院有限公司编制单位成都市工业设备安装公司编制单位意见 签章（公章）： 年 月 日 年 月

3、日监理单位意见 签章（公章）： 年 月 日 建设单位意见 签章（公章）： 年 月 日注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各一份一.编制依据1.1. 新居新居幼儿园工程由成都木原建筑设计院有限公司设计号为2014056号的施工设计图。结施、建施等施工图纸和地基处理方案现场会议纪要2015-7-27号，地基处理方案专题会议纪要2015-7-30号、地基处理方案专题会议纪要2015-8-7号，技术核定单1号3号。1.2.国家和行业现行施工及验收规范、规程、标准、图集；四川省、成都市关于建筑施工管理等方面的有关规定。1.3. 四川金信勘察基础工

4、程有限公司于2014年12月提供新苗新居幼儿园工程岩土工程勘察报告(工程编号为KC-2014年12月19日-2014年12月23日)。地基与基础工程施工及验收规范 （GBJ207-2002）砼结构工程施工及验收规范 (GB50204-2002)2011年版混凝土强度检验评定标准（GB/T50107-2010）混凝土质量控制标准（GB50164-2011）施工现场临时用电安全技术规范 (JGJ46-2005)建筑施工安全检查标准 (JGJ59-2011)建筑工程质量检验评定统一标准 (GBJ301-2013)建设工程文件归档整理规范（GB/T50328-2001）建筑施工场界噪声限值（GB125

5、23-2011）建筑施工现场环境与卫生标准（JGJ146-2004）二 .地下室车库基础概况本工程是新苗新居幼儿园工程；设计地下室基础为柱下独立基础、墙下条形基础、局部筏板基础、抗水板，本工程0.00标高为498.50m, 根据地勘报告，换填基础设计底标高位置：(1).1区：2-B、2-G交D-6、D-12轴线之间为-5.20m一-6.75m；(2).2区：3-C、3-D、交D-1.D-8轴线之间为-5.4m一-6.70m。二处部位设计疏松卵石层作做持力层，以内有软下卧层(砂层、砂质污泥层)，则不能达到设计（疏松卵石层做持力层）要求；故采用C15素砼换填进行地基处理。整个土方开挖采用机械大开挖

6、，施工场地狭小，土方外运。运距20公里以外。三.工程概况及特点3.1. 地理位置及环境3.1.1.本工程施工位于成都市武侯区金花镇新苗西街；3.1.2. 施工现场四周道路畅通，交通方便。北为规划道路，南为二类住宅用地(空地)，东为：规划道路，西为新苗西街。3.1.3.建筑红线内，施工场地狭窄。3.2.1. 建筑概述3.2.1.1. 本工程为新苗新居幼儿园工程。3.2.1.2. 本工程总建筑面积为5437.50m2，其中地上建筑面积为4327.1m2，地下建筑面积为1110.4 m2，由3个建筑组成，1栋楼为一层地下室地上一层斜屋面建筑，建筑高度为3.600米，2栋楼为地上四层平屋面建筑，建筑高

7、度为14.400米;3栋一层地下室地上四层斜屋面建筑，建筑高度为14.400米。3.2.2. 结构建筑装饰绿化概况本工程在正常使用条件下，设计使用年限为50年。工程等级：二级，安全等级：二级，耐火等级：二级，地下室耐火等级：一级，防水等级：二级。本工程容积率为1.52，建筑密度32%，率地率为30%。结构类型框架结构。基础类型基础采用柱下独立基础、条形基础和筏板基础、抗渗止水板。抗震设防烈度7度(本工程抗震等级按照提高1度，8度采取抗震措施)墙体C30钢筋混凝土剪力墙和砌筑填充墙体，填充墙体采用不大于MU3.5的200mm页岩多孔砖、200mm页岩实心砖砌块容重不得大于1616KN/m3砌筑。

8、0.00以上采用M5预拌干混合砂浆砌筑，0.00以下M5水泥砂浆。钢材钢筋采用HPB300级，HRB335E，EHRB400E，HRB500E钢结构工程主要采用Q235B和Q345B。焊条：E43××（用于焊接I级钢筋）E50××（用于焊接II级、III钢筋）钢筋连接钢筋接头采用机械连接、焊接、绑扎搭接。钢筋保护层基础部分：基础底面钢筋（与土壤接触一侧）为40mm，基础顶面及侧面为20mm；基础侧壁为35mm；水池内墙体钢筋保护层为30mm，且不小于受力钢筋直径。图中未注明时，根据11G1011规范标准第54页进行施工。主体部分：施工图中注明时，按照注明

9、的厚度进行施工，未注明时，根据11G1011规范标准第54页进行施工。砼强度等级换填采用C15砼，垫层采用C15，独立基础、条形基础、挡土墙地下部分釆用C30；框架柱、主梁、次梁、现浇板基顶-屋顶，楼梯上部各楼层均为C30、构造柱、圈梁、大样等基它构件采用C25.共3种混凝土(抗渗p6用于±0.000(498.5m)以下部位)具体分布详见结构设计总说明。栏杆工程楼梯栏杆为：40mmX40mm、19mmX19mm喷涂锌钢管栏杆，120mmX60mm和40mm硬木扶手高度1200mm。护窗栏杆1100mm喷涂锌钢栏杆。外墙装饰工程白色45mmx95mm外墙砖，灰色、深红、浅红、桃红、粉红

10、、深绿、浅绿、深蓝、浅蓝(保温)复合装饰板。门窗工程成品实木套装门，FM甲级、乙级木质防火门，塑钢推拉门，断热铝合金6+9A+6中空(刚化)玻璃窗等。防水工程地下室：防水等级为二级，混凝土抗渗等级为P6，底板、侧壁和顶板外侧采用4.0mm厚高聚物改性沥青防水卷材防水层。屋顶：改性沥青一布两涂1mm厚隔气层，3mm+3mm厚双层SBS改性沥青防水卷材；40mm厚C20细石混凝土刚性防水层（掺5%防水剂）室内：食堂厨房、更衣间、配套间，公共卫生间，洗衣房，幼儿生活单元生活阳台为改性沥青一布四涂防水层。室内装饰装修工程A楼地面：1.食堂厨房、更衣间、配套间，公共卫生间，洗衣房贴600mmX600mm

11、防滑地砖，幼儿生活单元卫生间、生活阳台贴300mmX300mm。2.晨检室、隔离室、医务室，会议室，科学发现室，绘本室，幼儿生活单元活动室、寝室，办公室、消防控制室、教师阅览休息室铺1215mmX166mmX12mm强化复合木地砖.3.楼梯间，公共走道，门厅铺3厚PVC地板胶。4.地下室，消防水泵房、柴油发电机房、风机房、库房做50mm厚1:2.5水泥豆石地面拉毛。B内墙面：1. 食堂厨房、更衣间、配套间，公共卫生间，洗衣房，幼儿生活单元卫生间贴300mmX450mm釉面砖到顶.2. 晨检室、隔离室、医务室，会议室，科学发现室，绘本室，幼儿生活单元活动室、寝室，办公室、消防控制室、教师阅览休息

12、室，楼梯间，公共走道，门厅抹混合砂浆刷乳胶漆(成品腻子，2遍).3. 地下室，消防水泵房、柴油发电机房、风机房、库房抺水泥砂浆刷乳胶漆(成品腻子，2遍).4. 科学发现室，绘本室，楼梯间，公共走道，幼儿生活单元活动室、寝室，门厅包12mm厚免漆板木墙裙h=1100mm。5. 晨检室、隔离室、医务室，会议室，科学发现室，绘本室，楼梯间，公共走道，幼儿生活单元活动室、寝室，门厅包硬朩踢脚h=100mm。C、天棚1.食堂厨房、更衣间、配套间，600mmX600mm铝扣板吊顶。2. 晨检室、隔离室、医务室，楼梯间，公共走道，幼儿生活单元寝室，幼儿生活单元生活阳台，办公室、消防控制室、教师阅览休息室，混

13、合砂浆喷碱金属硅酸盐无机涂料3遍。3. 会议室，600mmX600mm矿棉吸声板。4. 科学发现室，绘本室，幼儿生活单元活动室，150mmx150mmx40mm铝格栅吊顶。5. 科学发现室，绘本室，幼儿生活单元活动室，门厅纸面石膏板喷碱金属硅酸盐无机涂料3遍。6. 公共卫生间，洗衣房300mmx300mm铝扣板吊顶。7. 门厅铝方通吊顶。8.地下室，消防水泵房、柴油发电机房、风机房、库房抺水泥砂浆刷乳胶漆(成品腻子，2遍).保温工程地下室侧壁：50mm厚聚苯乙烯泡沫板保护层。屋面：40mm厚挤塑聚苯保温板。外墙：1) .面砖部分：5mm厚界面砂浆，35mm厚中空玻化微珠无机保温砂浆，5mm厚抗

14、裂砂浆(镀锌钢丝网)。2) .(保温)复合装饰板部分：5mm厚界面砂浆，30mm厚挤塑聚苯乙烯泡沫板，加强硅酸钙板。详见专项施工组织设计。屋面工程20mm厚1:3水泥砂浆找平层，改性沥青一布二涂料1厚隔气层，20mm厚(最薄处)水泥膨胀珍珠岩找坡层，40mm厚挤塑聚苯保温板，刷冷胶剂一道，2道3mm厚SBS改性沥青防水卷材，无纺聚安脂纤维布一层，40mm厚C20细石混凝土刚性防水层（掺5%防水剂）内配6.5双向钢筋网片200提浆压光。粘贴13厚人造草坪(梯间冲棚屋面不粘贴13厚人造草坪)。围墙工程围墙基础、墙体：100mm厚C15垫层砼，300mm厚C25砼基础，M5水泥砂浆砌MU10、240

15、mmX115mmX53mm页岩标准砖基础墙体。C25砼圈梁压顶。挂(300)600mmX600mm芝麻白、灰花岗石。嵌12厚刚化玻璃。道路工程道路为：中粒式沥青混凝土。景观绿化工程乔朩：金桂、八月桂、银杏香樟。灌木及地被：瓜子黄杨球、红叶小檗球、红叶小檗、金叶女贞、小叶黄杨。人造草坪。3.2.4.参与此工程单位1.建设单位：成都巿武侯教育投资有限责任公司2.监理单位：成都建设城建工程咨询管理有限公司3.设计单位：成都木原建筑设计院有限公司4.施工单位：成都市工业设备安装公司四.施工部署4.1.施工进度：从8月8日-8月30日，共22天。4.2.测量准备根据结施3/19基础平面图，放出独立条形、

16、基础、局部笩板基础控制轴线。混凝土浇筑完成支设竖向模板前，放出该平面控制轴线。4.3.材料进场计划（见表4-1） 主要材料进场计划 表4-1序 号名 称进 场 日 期1木 方2015年8月10日2木模 板2015年8月10日3多层覆膜板2015年8月10日4钢管2015年8月10日5扣件2015年8月10日6油托2015年8月10日7 脚手板2015年8月10日8商品C15砼2015年8月12日陆续进场4.4.材料进场要求. 钢管脚手架采用48.3mm、壁厚3.6mm规格的Q235钢管，杆最大长度6000mm。钢管上严禁打孔。 .每根钢管的最大重量不应大于25kg。 .新钢管应有质量合格证、质

17、量检测报告。旧钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，严禁钢管上打眼。钢管允许偏差序号项 目允许偏差(mm)检查工具1焊接钢管尺寸（mm）外径48，壁厚3.5-0.5游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4各种杆件的端部弯曲L1.5m5钢尺53m<L4m立杆弯曲4m<L6.5m12钢尺206水平杆、斜杆的钢管弯曲30钢尺. 扣件 .脚手架采用可锻铸铁制作的扣件，新扣件有质量证明文件齐全，其材质符合现行国家标准钢管脚手架扣件（GB15831）规定，旧扣件不得有裂纹。 .扣件在螺栓拧紧扭矩达65N·

18、;M时不得发生破坏。（3）. 脚手板（支梁模板、绑钢筋时使用） .脚手架采用松木制成的木脚手板，厚度45mm-50mm,宽度200-250mm,板长4m-6m，具有出厂合格证明。. 凡腐朽、裂缝、斜纹及大横透节的板材均不得使用，脚手板的两端用8#铅丝绑扎固定，并用U型钉将铅丝钉牢。（5）.木方. 木方截面尺寸必须符合施工设计要求且要平直，抗弯强度等数值达到施工及规范要求。4.5.施工管理小组为保证模板工程的施工质量，项目部组成专门管理小组，明确了人员分工（见表4-2）。 施工管理人员 表4-2序号管理职责姓 名职 务1现场负责人马中祥项目经理2技术负责人黄之根项目工程师3生产责任人张诗映责任工

19、长4安全负责人官志明安全员5施工工长程立施工员6资 料 员贺岭资料员7质量 员刘勇质量员7标高、轴线测量邓川测量工程师8现场临水临电、安装工程负责人倪松林、谢仕江水电安装工4.6.劳动力准备计划（见表4-3） 劳动力准备计划 表3-3工种木 工普 工架子工电 工机修工塔吊工砼工人数418423244.7.施工机具准备（见表4-4） 主要机具配置 表3-4设备名称塔 吊圆盘锯平 刨压 刨振动捧砼地泵数 量122241五.地基处理方案5.1.地基基础处理类型的选择根据地勘报告、施工图，建设单位要求，地下室车库基础挖至设计基底标高未达到持力层疏松卵石层，满足不了地基承载力fak160Kpa要求。本工

20、程软弱基础部分采用换填法，将基底下分布软下卧层，砂层、砂质污泥层清除后，地下室车库基础换填部位包括独立柱基础、抗水板、筏板基础、条形基础，换填时不扩大换填面积。基础超挖部分(含放坡工作面)采用C15砼原槽换填至设计标高，非基础部分之间部位不需要换填。换填部位及深度详附图一。5.2.地基基础换填测算土方开挖到换填底标高位置时，做钎探请设计、地堪、监理、建设单位等工程有关单位到施工现场勘验及签字。地下室车库基础换填方量以实际放坡45度(1：0.5放坡糸数每边加工作面300mm)开挖后实际收方为准。六.地下室换填模板支撑方案6.1.由于本工程采用C15砼进行换填至垫层下口标高，工程中标高变化大（如积

21、水坑、高低基础、标高变化剖面等），在标高变化处用48.3mm钢管、50*100木方、15厚覆膜板。在模板支撑好后，模板底脚用砂浆或砼封脚缝。在模板架上部用足够重的重物或钢管压住支撑系统，以免模板上浮。在模板支撑时，先固定上口标高再按图纸向下倒算支撑斜板。6.2.现将砼浇筑到最低基础标高处，在有标高变化的断面预埋钢管，以便模板支撑，待模板支撑牢固后，再第二次浇筑砼，如再遇标高变化，在预埋钢管作为模板支撑。具体详见附图7. 砼换填方法7.1.施工工艺流程定位放线 挖出软弱层 钎探 验槽 砼换填（分层50Cm/层） 养护7.2.将C15砼浇筑到最低标高处，每一浇筑带内混凝土采取斜面分层的浇筑方法，斜

22、面坡度控制在1:6-1:10之间，浇筑过程中采取自下而上斜面分层浇筑，每层厚度300-500mm向前推进，直至浇筑结果，操作时注意控制流淌坡度，以保证每层混凝土之间间隔浇筑时间控制在3h内。分层示意新浇筑混凝土斜面分层浇筑示意图7.3.混凝土的振捣：在每一浇筑带前布置台以上插入式振捣器，其中1台振捣器布置在泵管出料口处，负责上部混凝土的振捣，其余布置在中部及坡角处，为防止集中堆料，先振捣出料的混凝土，使其形成自然坡度，然后行列式由下而上再全面振捣，严格控制振捣时间，振动点间距和插入深度。在每个浇筑带的前、后布置两道振动器，第一道布置在混凝土卸料点，主要解决上部混凝土的捣实。第二道布置在混凝土坡

23、脚处，确保下部混凝土的密实达到换填设计承载力。随着混凝土浇筑工作的向前推进，振动器也相应跟上，以确保整个高度混凝土的质量（如下图）。7.4.混凝土的表面处理换填大体积浇筑完成后8-10h左右，初步按垫层标高用长括尺括平，在初凝前用铁板打压数遍。终凝前再用木抹抹平压实，以闭合收水裂缝。施工部门为保证工程质量建议采取的技术措施应报告监理，并取得监理单位和业主的同意。由于换填混凝土厚度厚为，面积大，用量大，收缩变形大。为尽量减少混凝土中水泥水化产生的水化热，降低混凝土入模温度，应对配合比进行优化，并尽量降低混凝土原材料温度，以使混凝土有较低的出机温度。委托商砼站设计需提供的条件包括混凝土的类型、指定

24、龄期混凝土的强度。由于基础换填面积大，夏季施工气温较高，混凝土的初凝时间应调整为810小时；为减小混凝土的干缩率，配合比在保证能泵送的情况下，尽可能的减小水灰比，商品混凝土浇筑时的坍落度应控制在18-cm之间。考虑混凝土运输车途中、现场等待时间不同，坍落度损失过大，浇筑现场应配备与配合比使用的相同的减水剂，由商砼厂家技术员根据混凝土实际性能进行现场调整。送达现场混凝土的坍落度为18cm-cm。28天龄期强度作为设计强度。混凝土养护措施混凝土浇筑后10-12小时之内，采用先铺一层塑料薄膜，让其自身湿养护。混凝土浇筑完毕后，应在12h以内加以覆盖，当混凝土温度下降，内外温度小于15度后，可进行浇水

25、养护，养护期不少于14昼夜。并根据混凝土内表温差和降温速率，及时调整养护措施。7.5.混凝土浇筑工作宜连续进行，一次浇完，并应在前层所浇的混凝土尚未初凝以前，即将此层混凝土浇筑捣实完毕。混凝土的最大间歇时间是根据水泥凝结时间、水灰比及水泥的硬化条件等情况而定，当缺乏资料难以确定时，可通过实验测定。若混凝土的间歇时间已经超过上述规定，而前层混凝土已开始凝结，此时应中断浇筑，但必须按施工缝处理，其方法如下： a.须待前层混凝土具有一定强度后，一般达到2.5Mpa时方可进行； b.凿除混凝土表面的水泥砂浆和松弱层，并凿毛后用水冲洗干净； c.对垂直施工缝应刷一层水泥净浆，水平缝铺一层后1-2cm的1

26、：2砂浆。为增加混凝土界面强度，代替凿毛处理的传统做法，可采用界面剂或ZV胶聚合物砂浆。八.质量保护措施8.1.振捣均匀防止造成蜂窝、麻面。8.2.将坑底、坑顶、斜坡边角均抹成半径50mm的圆弧角，并压光。8.3.压光完毕的混凝土且没有达到上人强度以前，严禁在上面走人、推车。8.4.坑上下口均已抹成圆角，若混凝土上有人时，应注意不得破坏已成型的圆角。8.5.严格控制接入坑内的水源，防止水管漏水，造成泡槽。8.6.浇筑过程中出现小雨天气，严格控制砼浇筑速度，且边压边退边盖塑料薄膜，防止砼浇筑速度过快不能及时压光覆盖塑料薄膜而造成雨水浇泡表面。盖塑料薄膜时，不能用力拖动塑料薄膜，防止破坏已压光的砼

27、表面；大雨立即留施工缝，待施工完成砼盖好后，停止施工。8.8.考虑施工季节为冬季，混凝土的养护采用蓄热法养护，混凝土在浇筑完毕后随即抹平、完成第二次收面拉毛后，覆盖一层塑料薄膜再覆盖一层保温被。8.9.用于控制标高的钢筋棍要及时取出。8.10.试块需增加同条件养护试块。8.11.压光完毕的混凝土且没有达到上人强度以前，严禁在上面走人，推车。8.12.浇砼一天后，即可拆除边模，注意不得破坏边角。九.安全保证措施9.1.进入施工现场要正确，系戴安全帽，高空作业正确系安全带。9.2.现场严禁吸烟。9.3.严禁上下抛掷物品。9.4.泵车后台及泵臂下严禁站人，按要求操作，泵管支撑牢固。9.5.振捣和拉线

28、人员必须穿戴绝缘鞋、绝缘手套，以防触电。9.6.在混凝土泵出口的水平管道上安装止逆阀，防止泵送突然中断而产生混凝土反向冲击。9.7.泵送系统受压力时，不得开启任意输送管道和液压管道。液压系统的安全阀不得任意调整，蓄能器只能冲入氨气。9.8.作业后，必须将料斗内和管道内砼全部输出，然后对泵机料斗，管道进行清洗。用压缩空气冲洗管道时，管道出口端前方10m内不得站人。并用金属网栏挡收集冲出的泡沫橡胶及砂石粒。9.9.将两侧活塞运转到清洗室，并涂上润滑油。9.10.作业后，各部门操纵开关，调整手柄，手轮旋在等复回零位。液压系统卸荷。9.11.砼振动器使用安全要求：911.1.作业前，检查电源线路无破损漏电，漏电保护装置灵活可靠，和具各部件连接紧固，旋转方向正确。9.11.2.振捣器不得放在初凝的混凝土、楼板、脚手架、道路和干硬的地面上进行试振。如检修或作业间断时，必须切断电源。9.11.3.插入式振捣器软轴的弯曲半径不得小于50m，并不得多于两个弯；操作是振捣榜仍然垂直把插入混凝土，不得用力硬插，斜插或使钢筋夹住棒头，也不得全部插入砼中。9.11.4.振捣器保护清洁，不得有同黏结在电机外壳上妨碍散热。发热温度过高时，停歇降温后方可使用。9.11.5.作业转移时，电动机的电源线保持足够长度和松度，严禁用电源线拖拉振捣器。9.11.6.电源线要悬空移动，注意避免电源线与地面和钢筋相摩擦及车辆
