冷库模板工程施工方法

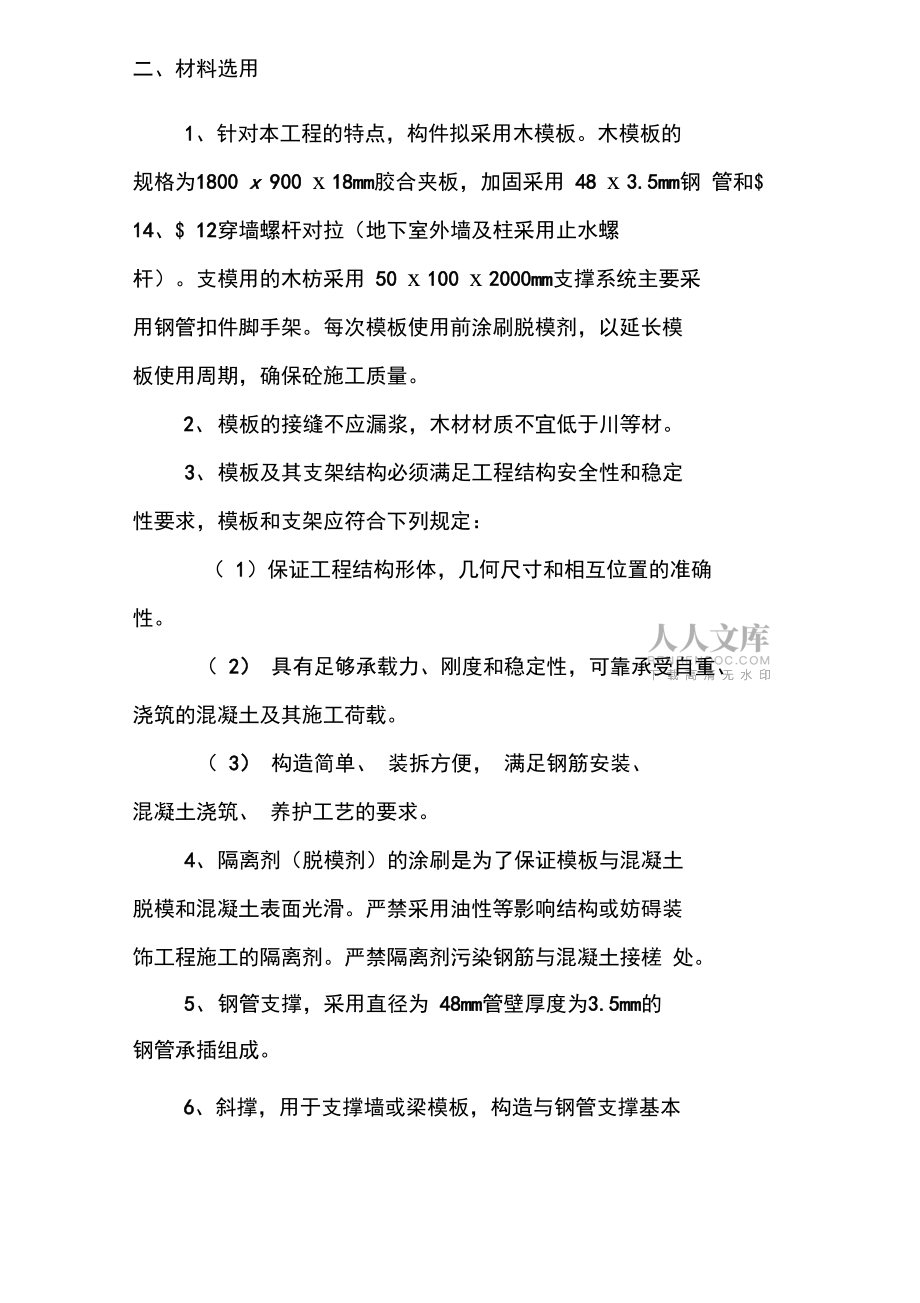

1、冷库模板工程施工方法本工程施工精度要求高，为了减少装修阶段材料的浪 费，在主体施工过程中，控制每一道工序的精度是关键，特 别是模板的施工。因为模板工程直接影响到建筑物的几何尺 寸，混凝土外观质量，因此，在施工中要严格按照施工及验 收规范进行操作，以确保工程质量达到预计的效果。另外， 由于工期紧，工程将配备三套模板和三套支撑、加固体系， 以确保每个节点工期的顺利完成。二、材料选用1、针对本工程的特点，构件拟采用木模板。木模板的 规格为1800 x 900 x 18mm胶合夹板，加固采用 48 x 3.5mm钢 管和$ 14、$ 12穿墙螺杆对拉（地下室外墙及柱采用止水螺 杆）。支模用的木枋采用

2、50 x 100 x 2000mm支撑系统主要采 用钢管扣件脚手架。每次模板使用前涂刷脱模剂，以延长模 板使用周期，确保砼施工质量。2、模板的接缝不应漏浆，木材材质不宜低于川等材。3、模板及其支架结构必须满足工程结构安全性和稳定 性要求，模板和支架应符合下列规定：（ 1）保证工程结构形体，几何尺寸和相互位置的准确性。（ 2） 具有足够承载力、刚度和稳定性，可靠承受自重、 浇筑的混凝土及其施工荷载。（ 3） 构造简单、 装拆方便， 满足钢筋安装、 混凝土浇筑、 养护工艺的要求。4、隔离剂（脱模剂）的涂刷是为了保证模板与混凝土 脱模和混凝土表面光滑。严禁采用油性等影响结构或妨碍装 饰工程施工的隔离

3、剂。严禁隔离剂污染钢筋与混凝土接槎 处。5、钢管支撑，采用直径为 48mm管壁厚度为3.5mm的 钢管承插组成。6、斜撑，用于支撑墙或梁模板，构造与钢管支撑基本 相同，两端分别设卡座，以便于墙或梁的横档连接固定。7、模板成型卡具，使用钢管卡具，用于固定侧模于底 板上，也可用于侧模上口卡固定位三、模板组配1、根据工程的结构情况及施工设备对模板进行最佳选 配，内容包括： 模板排图、 支撑连接件布置、 细部部位详图、 预留孔洞图等。2、根据工程结构造型、施工条件确定模板荷载，并验 算支撑体系的刚度、强度及稳定性。3、模板配制应以砼质量达到最好，模板周转最快为前 提进行优化配置。4、选用大规格、通用模

4、板，做到拼缝少，支撑布置合 理。5、板上尽量少钻孔，当确定需钻孔时，应将多余孔进 行修补，确保周转次数达到最多。6、模板组拼应错缝布置，增强整体刚度。7、模板加工区应设防护棚。8、为防止浇筑混凝土跑浆，模板拼缝较大处应贴胶带 密封。9、使用前根据构件将模板按位编号，保证施工不致混四、准备工作（一）进行中心线和位置线的放线 先用经纬仪引测建筑物的边柱或墙轴线，并以轴线为起 点，引出每条轴线。模板放线时应先清理好现场，然后根据施工图用墨线弹 出模板的内边线（即混凝土面）和中心线，墙模板要弹出模 板的内、外边线，以便于模板安装和校正。（二）标高控制 用水准仪把建筑物水平标高根据模板实际标高要求，直

5、接引测到模板安装位置。在无法直接引测时，也可采用间接 引测的方法，用水准仪将水平标高先引测到过渡引测点，作 为上层结构构件模板的基准点，用来测量和复核其标高位 置。（三）找平 模板承垫底部应预先找平，以保证模板位置正确，防止 模板底部漏浆。沿模板内边线采用 1：3 水泥砂浆抹找平层。（四）定位基准采用钢筋定位，根据构件断面尺寸切割一定长度的钢 筋，梅花状排列，点焊在箍筋上（勿烧伤箍筋断面为准） 以保证钢筋与模板位置的准确。检查控制线：距离墙柱截面200位置弹检查线 五、施工要点(一)模板支设方法1、柱模板方柱模板安装，先将柱子第一段四面模板就位组拼好，校正调整好对角线，要求模板竖直，位置准确，

6、并用柱箍固 定。然后以第一段模板为基准， 用同样方法组拼第二段模板， 直到柱全高。各段组拼时其水平接头和竖向接头要同时用U形卡正反交替连接，在安装到一定高度时，要进行支撑或搭 结，以防倾倒，并用支撑式拉杆上的调节螺栓校正模板垂直 度。50X10（方 木 200套管预埋马凳!0*40定位方木条18厚胶合扣件固结3000快硬砂浆堵缝砼浇筑顺序如下：首次浇筑到4米高位置， 余下部分与梁板一起浇筑。花篮螺杆钢丝绳2500钢管支撑(1)安装程序如下搭设安装架子T第一段模板安装就位T检查对角线、 竖直和位置T安装柱箍T第二、三等段模板及柱箍安装T安 装有梁口的柱模板T全面校正检查T群体固定。（2）柱模安装

7、注意事项a、柱模与梁模连接处的处理方法：保证柱模长度符合 模数，不符合部分放到节点部位处理，以梁底标高为准，由 上往下配模，不符模数部分放到根部处理。b、支设的柱模，其标高、位置要准确，支设应牢固， 高度在4m和4m以上时，一般应四面支撑（边柱采用撑拉结 合的方式处理） 。c、柱模板根部要用水泥砂浆或钉模板堵严，防止跑浆。d、柱模的浇筑口和清扫口，在配模时应一并考虑留出。2、梁模板 复核梁底标高，校正轴线位置无误后，搭设和调平梁模 支架，安装水平拉杆和剪刀撑，固定楞条和梁卡具，再在模 楞上铺设梁底板，用钩头螺栓与楞条固定，拼接角模，然后 绑扎梁钢筋，安装并固定两侧模板，插入对拉螺杆拧紧，最 后

8、调整梁平直，跨度大于 4m时按设计要求起拱 3L/1000无梁楼盖柱帽模板制安应特别注意，安排专业人员进行 放样后在木工加工场配料，经核对无误后吊运至安装现场。 柱帽支撑应齐全，到位，禁止悬挑模板的情况出现，即每块 模板（尤其是柱帽模板）下应至少有两个支承点，保证模板 受力为简支状态。1 ）安装程序复核梁底板标高、校正轴线位置 搭设梁模支架 安装 梁卡具安装梁模底板 绑扎梁钢筋 安装两侧梁模 穿 对拉螺栓按设计要求起拱 复核梁模尺寸位置 与相邻梁 模连接固定（2）梁模安装注意事项a、梁口与柱头模板的连接特别重要，可采用方木、木条镶拼的方法。b、底层梁模支架下的土地面应夯实平整，并按要求设 置垫木，排水通畅。多层支设时，应使上下支柱在一条垂直 线上。c、起拱应在侧
