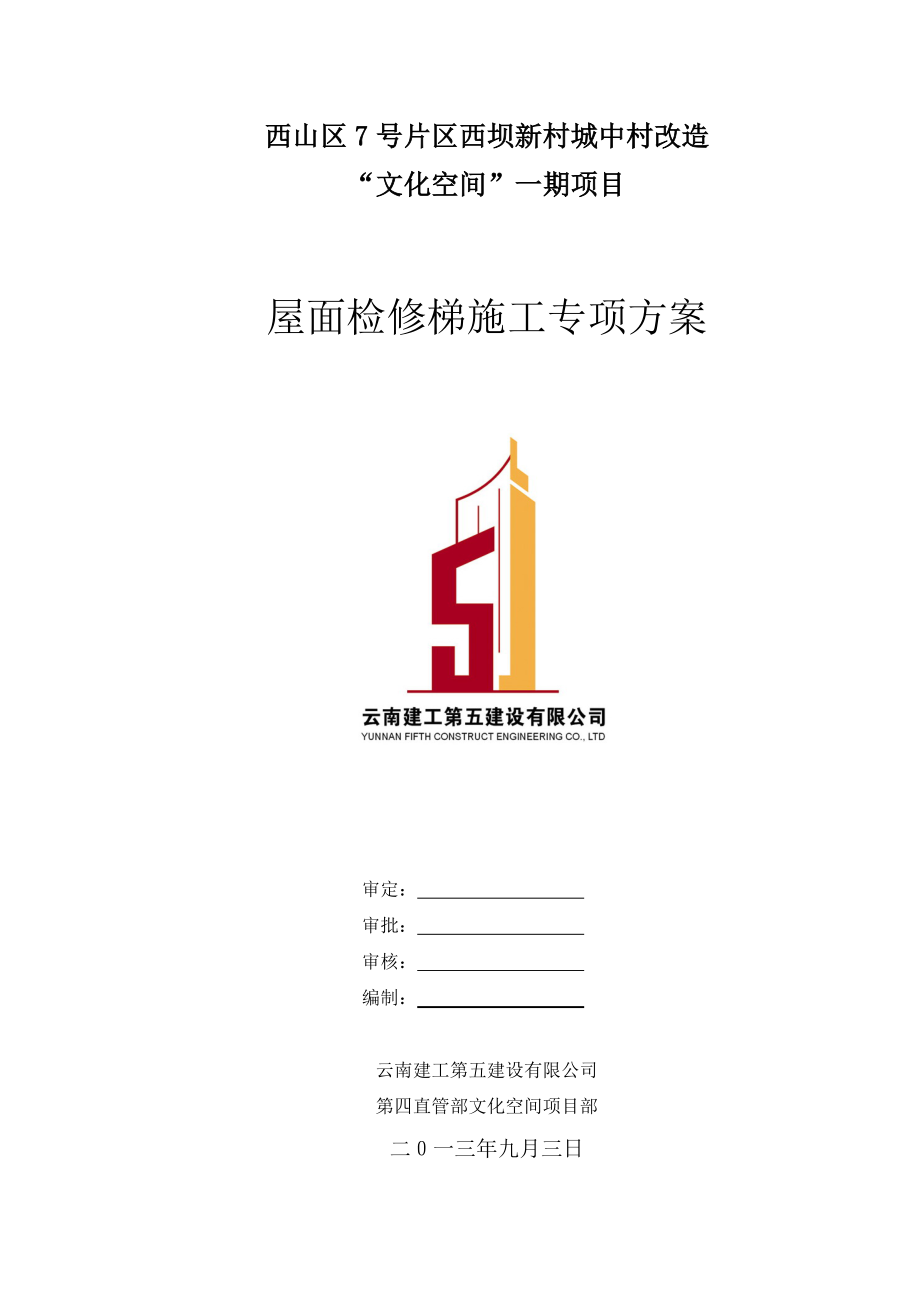

1、西山区7号片区西坝新村城中村改造“文化空间”一期项目屋面检修梯施工专项方案审定：审批：审核：编制：云南建工第五建设有限公司第四直管部文化空间项目部二一三年九月三日目 录一、编制依据3二、方案4三、质量标准7四、安全、环保及职业健康措施7一、编制依据昆明合创建筑设计事务所设计的“文化空间”一期建筑及结构施工图；建筑装饰装修工程质量验收规范钢结构焊接规范GB50661-2011西南03J201-1图集二、方案将原图集要求且未施工的角钢预埋点，采用钢板及螺栓进行加固，钢板紧贴于墙面，再将角钢与钢板进行焊接。为保证螺栓不伸入室内影响行人安全及室内美观，在室内墙面才用螺栓与钢板进行焊接，待钢板固定后，墙

2、面抹灰时连同钢板一起进行抹灰。为保证墙面不出现裂缝，抹灰时墙面须清理干净，并提前对墙面冲水润湿，且钢板与砌体交接处须铺设钢丝网。材料选用：钢板型号采用200*200*8；螺栓直径采用16；钢筋采用20的一级钢；角钢采用L50*5。施工工序：钻孔墙面清理穿螺栓、与钢板焊接钢板固定角钢与钢板焊接。1、 在检修梯预埋的相应位置按要求画点，使用直径为20的钻头在墙上钻孔，孔洞必须与墙面保持垂直且一次成型；2、 将预埋点墙面清理干净，且保证墙面平整；3、 将螺栓穿出孔洞，在室内将螺栓与钢板之间焊接，焊接必须进行满焊；4、 待上步工序完成后且强度基本满足要求时，在室外将螺杆穿入钢板，使钢板固定稳定、牢固；

3、5、 在固定好的钢板上将角钢的位置进行定点，使用焊接的方式将角钢与钢板进行焊接。 三、质量标准角钢与钢板、角钢与钢筋、钢筋与钢板焊接必须符合钢结构焊接规范GB50661-2011的要求进行施工；抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。砂浆的配合比应符合设计要求。砂料必须干净过筛。抹灰厚度大于等于35mm时必须采取加强措施，挂设钢丝网，抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。四、安全、环保及职业健康措施1、职业健康安全关键要求“安全三宝”(安全帽、安全带、安全网) 必须配备齐全。工人进入工地必须佩戴经安检合格的安全帽；工人高空作业之前须例行体检，防止高血压病人或有恐高症者进行高空作业，高空作业时必须佩带安全带；工人作业前，须检查临时脚手架的稳定性、可靠性。2、环境关键要求遵守当地有关环卫、市容管理的有关规定。“四口”(通道口、预留口、电梯井口、楼梯口)和临边做好防护。框架外墙施工时，外防护脚手架应随着楼层搭设完毕，墙体距外架间的间隙应水平防护，防止高空坠物。3、安全环保措施抹灰施工脚手架要搭设牢固。外墙施工时，必须有外墙
