引风机数据表

1、用 户文件编号：15016-02工厂地址辽宁省葫芦岛市第1页，共3页，项目名称年产15万吨大颗粒尿素装置版 本： 0首 页 离心风机数据表设备名称：造粒尾气引风机设备位号：300k902B43210施工图高桂华王红艳郑百清版 本设计阶段编 制校 核审 核日 期备 注 用 户锦西天然气化工有限责任公司文件编号：15016-02工厂地址辽宁省葫芦岛市第2页，共4页项目名称年产15万吨大颗粒尿素装置版本：0概 述设备名称：引风机； 设备位号：300k902B； 需要数量：1台； 备 机：无样式尺寸&类型：离心式引风机； 型号 ： ； 配置： ；驱动机类型：电动机； 传动系数：防爆等级：dBT

2、4；防护等级：IP55；绝缘等级：F风机入口方向：水平； 风机出口方向（从驱动机端看）：顺90°（垂直向上）【1】 ； 安装位置：室 外设备运行方式： 连续 间断 并联应 用 于： 建议书阶段 基础设计阶段 施工图阶段询价（采购）气象资料：大气压（kPa）：98.26/101.4/140.48（最小/平均/最大），设计值98.26；环境温度：-28.3/9.5/41.5（最小/平均/最大）；相对湿度：48%/64%/82%（最小/平均/最大）；操作条件注：以下信息提供者： 由买方 由制造商 由买方或制造商操作条件正常额定最低处理气体：造粒机等尾气【2】造粒机等尾气【2】造粒机等尾气【

3、2】生产能力，kg/h （干基）105315.84154240.0042126.34kg/h （湿空气）108771.26159300.6343508.50m3/h（湿空气）111904.6132199.6944761.83分子量：密度，kg/m30.9721.2050.972Cp/Cv比1.41.41.4压缩因子（Z）1.01.01.0入口温度，(最小/最大/设计)80/ 110 /95【3】80/ 110 /95【3】80/ 110 /95【3】绝对湿度，g水/kg干空气入口静压，kPa abs 99.93【4】【4】【4】出口静压，kPa abs103.33（工艺包数据）性 能 入口动压

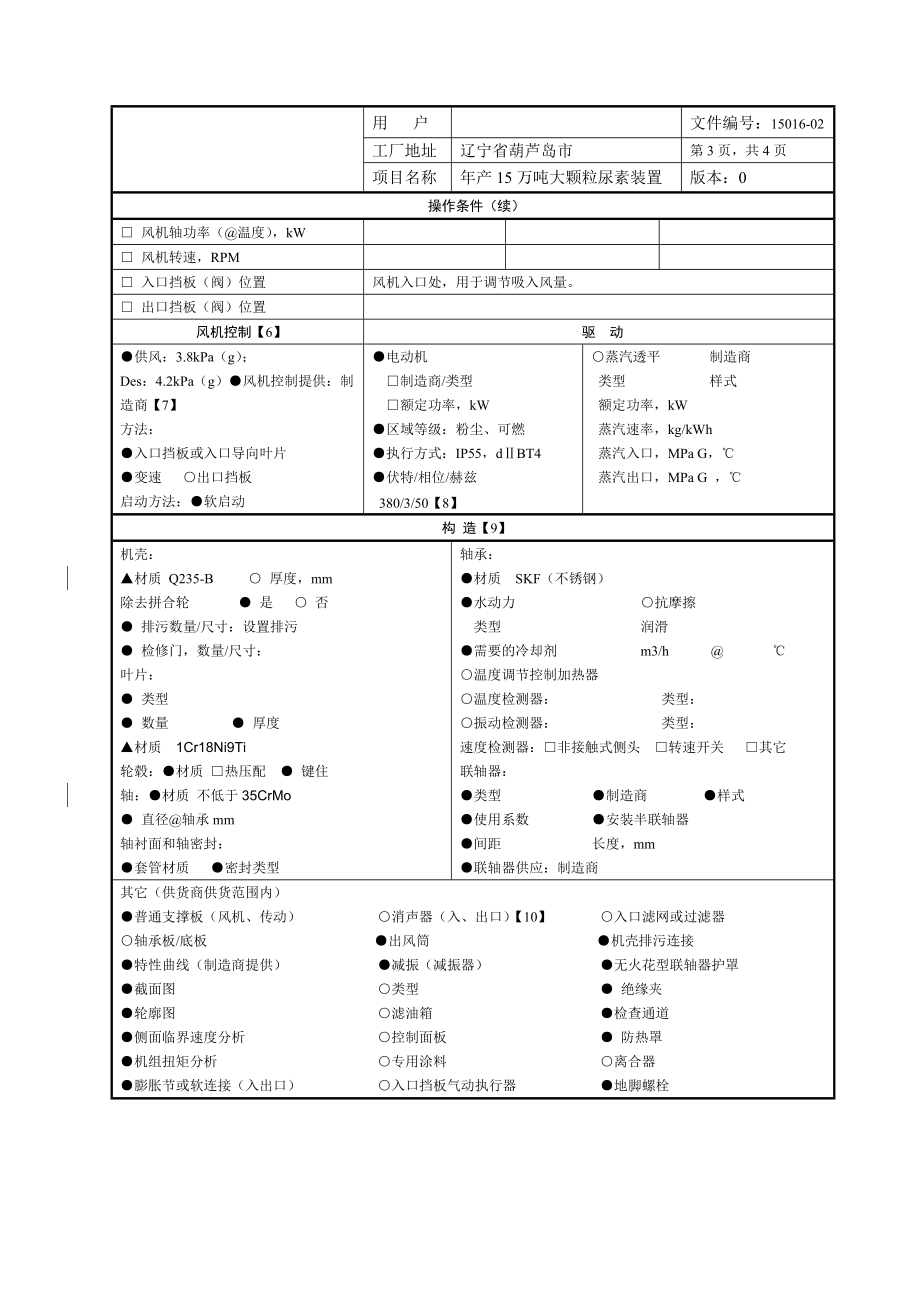

4、，kPa【4】【4】【4】 入口气速，m/s 出口动压，kPa【4】【4】【4】 出口气速，m/s 出口温度959595 静压升，kPa3.44.23.4 风机静态效率% 风机全压升，kPa3.44.23.4 风机总效率，%【5】【5】用 户文件编号：15016-02工厂地址辽宁省葫芦岛市第3页，共4页项目名称年产15万吨大颗粒尿素装置版本：0操作条件（续） 风机轴功率（温度），kW 风机转速，RPM 入口挡板（阀）位置风机入口处，用于调节吸入风量。 出口挡板（阀）位置风机控制【6】驱 动供风：3.8kPa（g）；Des：4.2kPa（g）风机控制提供：制造商【7】方法：入口挡板或入口导向叶片

5、变速 出口挡板启动方法：软启动电动机制造商/类型额定功率，kW区域等级：粉尘、可燃执行方式：IP55，dBT4伏特/相位/赫兹 380/3/50【8】 蒸汽透平 制造商类型 样式额定功率，kW蒸汽速率，kg/kWh蒸汽入口，MPa G，蒸汽出口，MPa G ，构 造【9】机壳：材质 Q235-B 厚度，mm除去拼合轮 是 否 排污数量/尺寸：设置排污 检修门，数量/尺寸：叶片： 类型 数量 厚度材质 1Cr18Ni9Ti 轮毂：材质 热压配 键住轴：材质 不低于35CrMo 直径轴承mm轴衬面和轴密封：套管材质 密封类型 轴承：材质 SKF（不锈钢）水动力 抗摩擦 类型 润滑需要的冷却剂 m3

6、/h 温度调节控制加热器温度检测器： 类型：振动检测器： 类型：速度检测器：非接触式侧头 转速开关 其它联轴器：类型 制造商 样式使用系数 安装半联轴器间距 长度，mm联轴器供应：制造商其它（供货商供货范围内）普通支撑板（风机、传动） 消声器（入、出口）【10】 入口滤网或过滤器轴承板/底板 出风筒 机壳排污连接特性曲线（制造商提供） 减振（减振器） 无火花型联轴器护罩截面图 类型 绝缘夹 轮廓图 滤油箱 检查通道侧面临界速度分析 控制面板 防热罩机组扭矩分析 专用涂料 离合器膨胀节或软连接（入出口） 入口挡板气动执行器 地脚螺栓用 户锦西天然气化工有限责任公司文件编号：15016-02工厂地

7、址辽宁省葫芦岛市第4页，共4页项目名称年产15万吨大颗粒尿素装置版本：0构 造（续）【10】噪音衰减：最大允许声压级 85 dBA 1m预期声压级 dBA m衰减方法：制造商确定设备重量，kg ： 风机 传动 基础SOUND TRUNK 出风筒总船运重量 油漆：制造商标准装运：国内运输或国外船运 连接： 尺寸 等级 方位入口出口排污安装：部分安装室外存储6个月以上风机与电动机连接方式：轴直连皮带轮测试和证明书：机械运转测试 已认证转子相应分析验证 已认证转子平衡 已认证出厂检验 组装和安装检查材料合格证 尺寸校核和肉眼检查转子焊接上染色渗透或熔点试验适用标准：中国国家标准或API标准（673第

8、2版，2002年1月）。备注：【1】 在设计过程中，风机的出风角度可能会根据设备布置情况做适当调整。【2】 风机入口处气体分析：组分组成（%wt）备注空气（干）96.82气体中带有少量的尿素粉尘，浓度为：5.637g/m3，还含有少量的水。 水2.76尿素粉尘0.42总量（干基）100.00【3】风机入口温度要满足最小/最大/设计温度各工况的要求，保证风机在规定的流量下稳定运行。【4】风机的入、出口动压与风机的进、出口尺寸有关，选型时假设入、出口动压相等，故全风压只与静压有关。【5】多变效率应不低于80%.【6】制造商应提供局部机械控制装置,出口流量控制范围为安定流量的40-100%。【7】提供风机轴转动指示器开关用以联锁；提供轴温现场指示及电机温度现场指示等设施；就地控制箱的防护等级为IP65，防爆等级：dBT4，材料为不锈钢。【8】引风机电机使用380V电压。【9】不使
