机械制造工艺基础第六版教案

1、一、组织教学 （约2分钟）2、 复习导入 （约10分钟）以提问的形式检查学生上堂课学习效果。三、讲授新课 （约70分钟） 重点内容 难点内容多媒体演示相关图片，教师图文并茂生动讲解，使学生更直观，生动的掌握所学知识。多媒体演示相关图片，教师图文并茂生动讲解，使学生更直观，生动的掌握所学知识。 重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知

2、识。重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。重点内容多媒体演示相关视频，使学生更直观，生动的掌握所学知识。四、课堂小结 （约6分钟）教师带领同学们一起总结本节课的知识强调重点、难点。五、布置作业 (约2分钟） 使学生巩固所学内容，加深对重点、难点的理解并为做好课前预习准备。1、 检查学生出勤情况和学习用具准备情况。2、 安定课堂秩序，集中学生注意力。 1、车削的概念 车削是工件旋转作主运动、车刀作进给运动的切削加工方法。车削是最基本和应用最广的切削方法。2、车削的特点a、易于保证工件各加工面的位置精度b、切削过程较平稳 避免了惯性力与冲击力，允许采用较大的切削用量，高速切

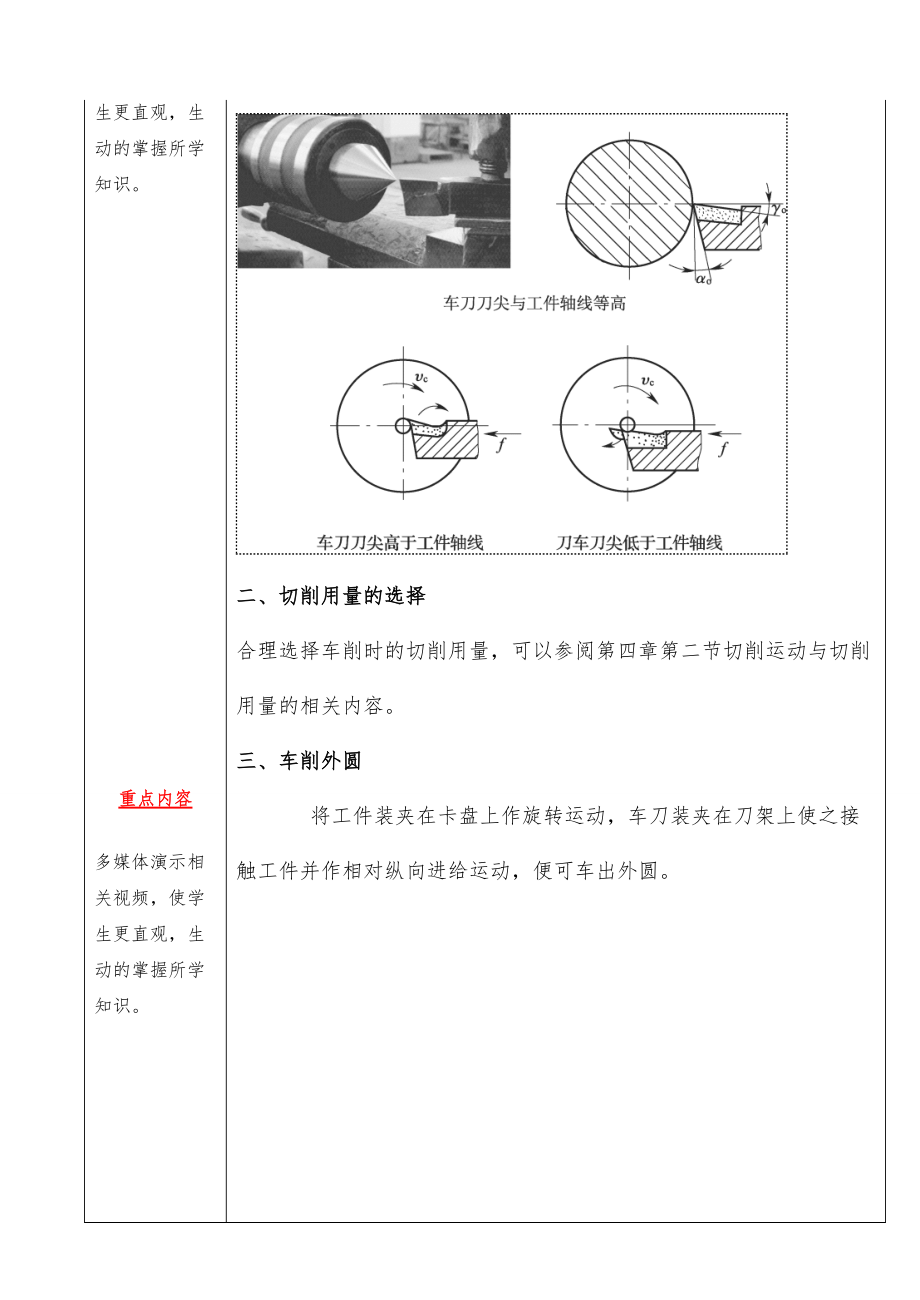

3、削，利于生产率提高。c、适于有色金属零件的精加工 有色金属零件表面粗糙度大Ra值要求较小时，不宜采用磨削加工，需要用车削或铣削等。用金刚石车刀进行精细车时，可达较高质量。d、刀具简单 车刀制造、刃磨和安装均较方便。3、车削的方法 车外圆、车平面、车孔、车槽、车螺纹、车成形面等，还可以钻孔、铰孔、滚花等5-3车床工艺方法一、车刀的装夹（1）车刀装夹在刀架上的伸出部分应尽量短，以增强车刀刚度。伸出长度约为刀柄厚度的11.5倍。车刀下面垫片的数量要尽量少（一般为12片），并与刀架边缘对齐。（2）保证车刀的实际主偏角r。例如90车刀应保证，粗车时r=8590，精车时r=9093。 （3）至少用两个螺钉

4、轮流压紧车刀，以防振动。 （4）增减车刀下面的垫片，使车刀刀尖与工件轴线等高。若刀尖对不准工件轴线，在车至端面中心时会留有凸头。使用硬质合金车刀时，车到中心处会使刀尖崩碎。二、切削用量的选择合理选择车削时的切削用量，可以参阅第四章第二节切削运动与切削用量的相关内容。三、车削外圆 将工件装夹在卡盘上作旋转运动，车刀装夹在刀架上使之接触工件并作相对纵向进给运动，便可车出外圆。 四、车削端面 五、车削台阶 车削低台阶时，由于两相邻直径相差不大，可选90偏刀，按图a进给方式车削 。 车削高台阶时，由于两相邻直径相差较大，可选r90的偏刀，按图b进给方式车削 。台阶长度控制方法：（1）刻线痕 先用钢直尺

5、或样板量出台阶的长度，然后用车刀刀尖在台阶所在位置车刻出一圈细线，台阶长度按线痕车出。 （2）挡铁控制法 当成批车削台阶轴时，可用挡铁定位控制台阶的长度。挡铁1固定在床身导轨上，并与工件上台阶a3的轴向位置一致，量块3，2的长度分别等于a2，a3的长度。 六、车槽和切断 车槽用车削方法加工工件的槽。l 直进法车矩形槽 l 宽矩形槽的车削 l V形槽的车削 七、孔的车削 车孔用车削方法扩大工件的孔或加工空心工件的内表面。1车孔的特点 l 加工精度 IT8IT7。l 表面粗糙度Ra值3.21.6m。l 可用作孔的半精加工和精加工。 2车孔刀 3车孔的关键技术 八、圆锥的车削 圆锥分外圆锥和内圆锥，
