显微镜机械筒长

1、显微镜机械筒长光学显微镜的机械筒长是指从消防水枪开放，目标是安装，观察目镜（目镜）插入管的顶部边缘的距离。图1中的图纸，说明光路（红线），定义为一个典型的透射光显微镜的机械筒长。多年来，几乎所有著名的显微镜制造商设计有限管长度为自己的目标。设计师进行假设下的标本，在重点，被放置在距离“小”比前面的客观焦平面进一步。我们的目标，然后项目的标本收敛（聚焦）在目镜的隔膜，位于显微镜下观察管的开口的顶部边缘10毫米以下，水平放大?的图像 - 插入目镜（见图1，图2）。管长度现已标准化皇家显微协会（RMS）160毫米有限校正透射光显微镜的建议。设计目标为160毫米有限管长度显微镜承担桶上题词：“160”

2、（毫米），在我们的讨论中所概述的，客观的规范和鉴定。眼和目标的定位是在金相逆转，基本上是倒反映了光学显微镜，如图2所示。请注意，在图1和2中描述的例子，“管”是不是一条直线，光波传输镜像分光镜目镜（目镜）的目标。这是最现代的显微镜，尤其是那些配备显微摄影三目头的情况下。 一些较旧的显微镜的机械筒长160毫米的标准偏离。由徕兹文书制作的显微镜继续制造的170毫米管长度后不久RMS标准由其他制造商已纳入。我们告诫显微镜那些试图插入到一个不同的管长设计显微镜的机械筒长的设计目标。当目标和管长度不匹配，图像质量往往受到由于引进了球面像差，因为光管长度改变。客观的后焦平面的中级或初级的形象，在目镜的固定

3、膜片之间的距离被定义为光管的长度。当这个管长度改变偏离设计规范，球面像差显微镜引入和图像从光学质量恶化而受到了影响。在显微镜在一个160毫米的管长为170毫米的管长设计目标是使用的情况下，进入目标设计的更正，就会导致色差补偿。事实正好相反时，160毫米的目标是在170毫米管长度显微镜。用有限的管长度显微镜系统，每当回的客观和目镜之间的光路中的附件，如一个中间一块偏光，DIC Wollaston棱镜，或荧光照明，机械筒长变得更大超过160毫米。标本是重新调整时，届时可能引入畸变。因此，在一个有限的系统中的每个配件必须包含光学元件，使表面上管长至160毫米。通常这些设备的结果在一个放大的不良增加，

4、并降低图像的整体强度。还有生产的“鬼影”的危险 - 会聚光线通过分光镜反射光配件的结果。正如我们从上面看到的讨论，在现代显微镜的身体管包含一个复杂的装配透镜，反射镜和分光镜传输到目镜的光从客观的。几乎所有的显微镜制造商正在设计的显微镜来支持无限远校正目标。这些目标的项目到无穷大的标本（常见的描述是相当准确地指出作为新兴的平行光线）的图像。为了使观看的图像可能，显微镜体管，或在反射光显微镜垂直照明本身，必须包含一个管镜头。这个镜头，它的主要功能，形成目镜的隔膜，所谓的中间图像平面的平面图像。目镜eyelens“着眼于”这个真实的，倒立，放大的图像，并在平时的第二阶段的复式显微镜的放大倍率，放大图

5、像。无限远校正系统，尤其是有价值的，因为他们消除“鬼影”（融合通过斜面玻璃表面的光传递引起的），往往伴随着旧的仪器形式。这种系统具有优势，更容易设计，也使成本更低的配件“平行”的光路?插入。这种先进的新的光学系统，使显微镜来支持复杂的光学组件集群之间的目标和镜头筒的光途径。这是特别有用的技术，如焦，偏光，DIC的，epifluorescence显微镜专门的透镜系统，以获得最佳效果必须雇用。在现代的无限远校正系统，管镜头是一个多元素的光纤（甚至增加“无穷大光路空间”防止引进昏迷或散光）建成和在观察筒密封。在本设计中，可容纳多达两个中间配件，无需额外的光学器件，以正确的图像，在“无限空间”的目标和

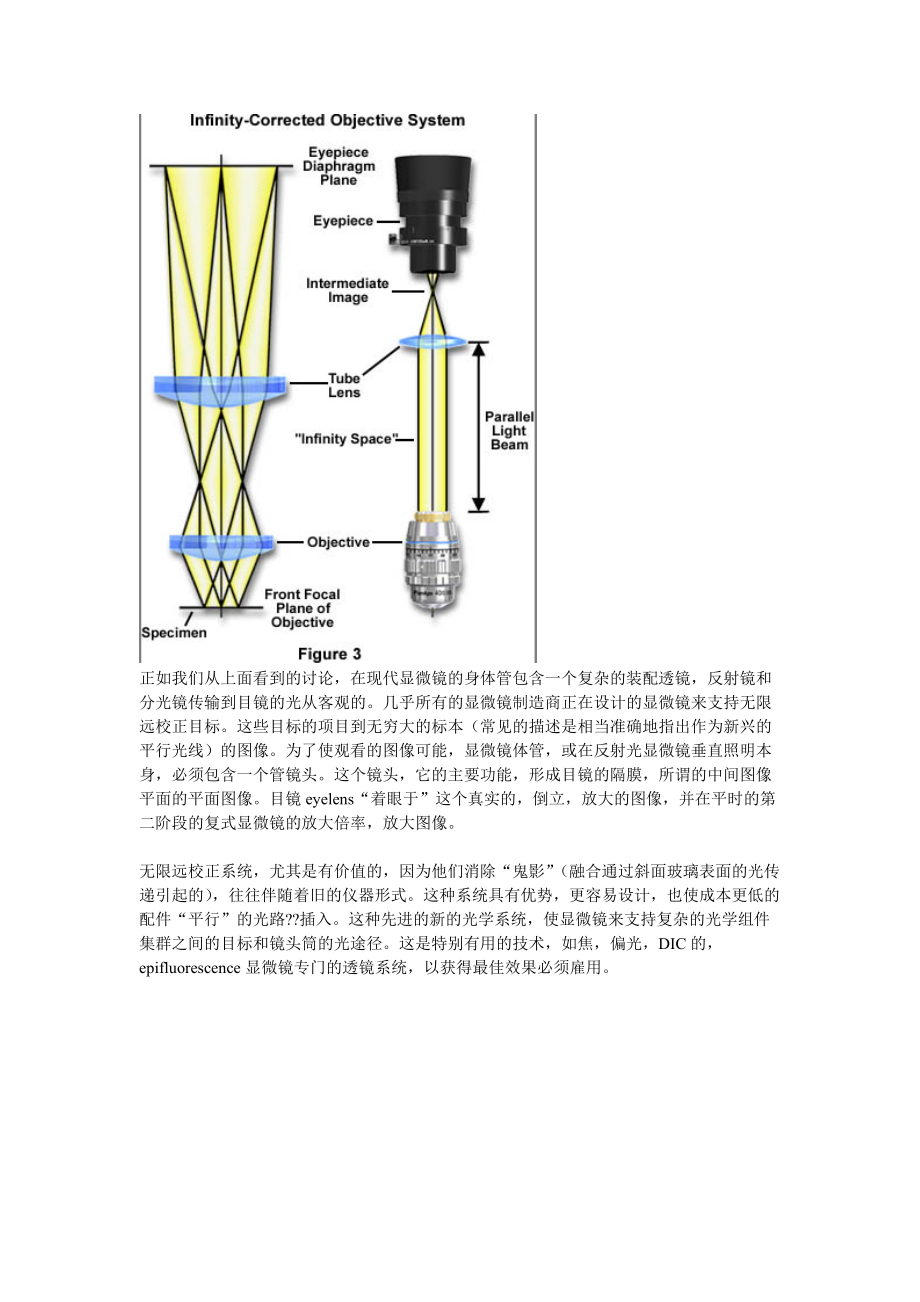

6、管镜头之间（见图3）。上面所讨论的Ghost映像被淘汰。配件更容易设计，避免不必要的额外的放大系数。在图3所示的光路是无限远校正显微镜系统的图解表示。左侧的图3显示在前面的客观和目镜膈肌平面的焦平面的重点。右侧显示的“无限空间”的目标和管镜头置于光路中间的附件。无限远校正的原理图如图4所示的系统表明额外的光学元件，可以插入到光路中。图4（a?）是一个无限远校正系统，呈现出由台下冷凝器照亮microslide标本的图形表示。图像形成的光线通过的目标，并形成一个平行光束集中到目镜筒镜头。配件可以插入没有进一步的光学矫正，如在图4（b），这显示了Wollaston棱镜和插入通路偏振片所示的平行光束。

7、图4（c）所示的平行光束分光镜插入。这分光挪用光定位在平行光束的权利的外部配件。无限远校正目标，在广泛的放大倍率范围中来，从1.5X到200X，并在校正色差和球面的各种素质，从简单的消色差透镜planachromats和精密planapochromats。大多数，但不是全部，是设计用来干，与空气中的目标和标本之间的空间。明系列的消防水枪拧习惯显微镜线程（见图5）。明/暗场观察的目标通常有更广泛的直径线程，需要广泛开口附加这些目标（这些目标被称为新，BF / DF，或B / D转换的目标）的消防水枪。一些反射光的目标是设计的重点从试样较长的工作距离比通常这样的目标是在随钻测井（长工作距离）或ULWD（超长工作距离）的客观每桶标记。制造商通常指定的目标的一系列反射光Nomarski微分干涉对比研究，例如，在奥林匹斯山的情况下，适当的一系列的明目标的MS计划的一系列新计划在明/暗场系列。这些目标有时客观桶上标有NIC或指定为应变减少。无限远校正的目标都刻有一个无穷远标记（）。的目标所取得的放大倍率是商数除以焦距的
