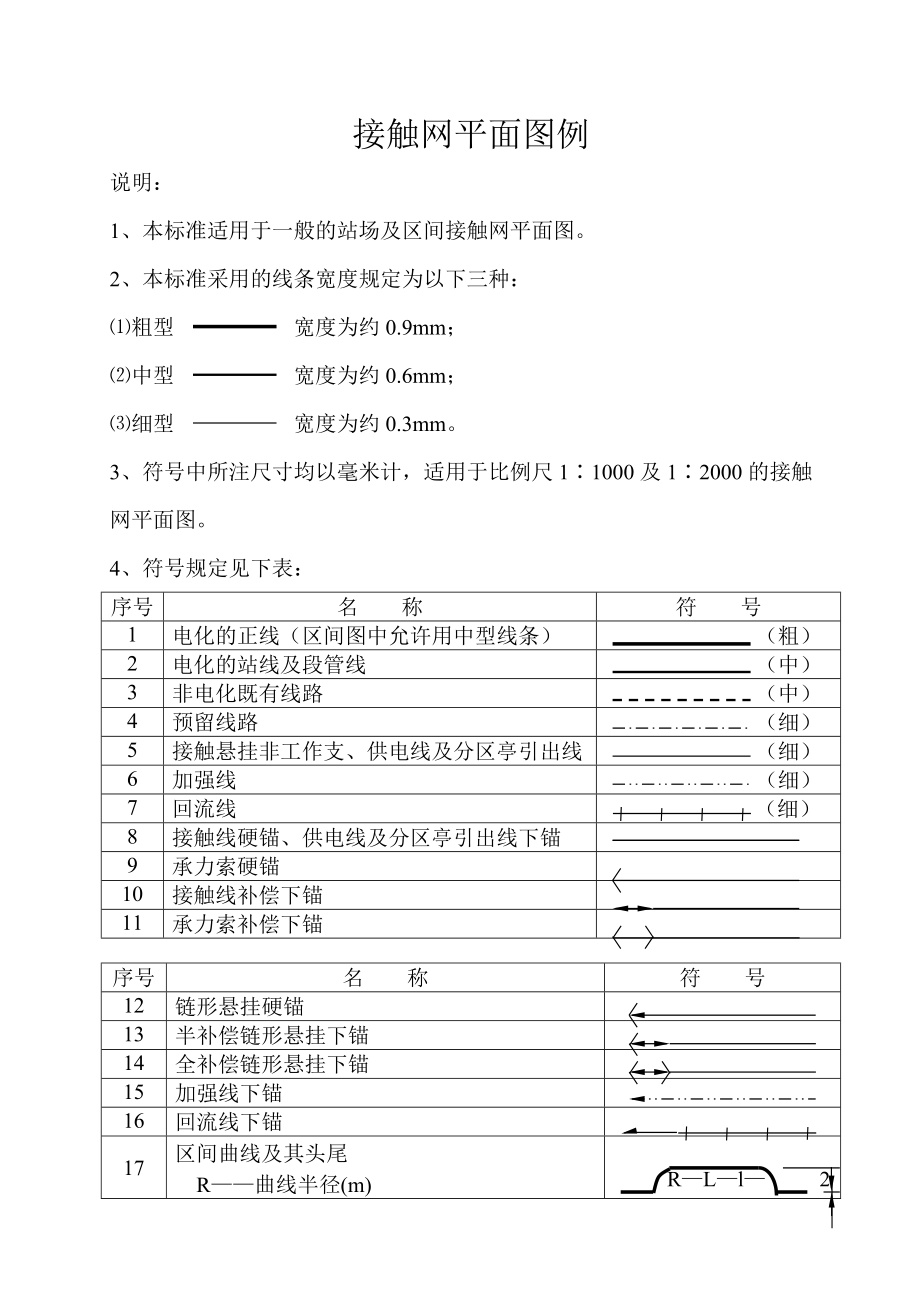

接触网平面图符_第1页
接触网平面图符_第2页
接触网平面图符_第3页
接触网平面图符_第4页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、接触网平面图例说明：1、本标准适用于一般的站场及区间接触网平面图。2、本标准采用的线条宽度规定为以下三种：粗型 宽度为约0.9mm；中型 宽度为约0.6mm；细型 宽度为约0.3mm。3、符号中所注尺寸均以毫米计，适用于比例尺11000及12000的接触网平面图。4、符号规定见下表：序号名 称符 号1电化的正线（区间图中允许用中型线条） （粗）2电化的站线及段管线 （中）3非电化既有线路（中）4预留线路 （细）5接触悬挂非工作支、供电线及分区亭引出线 （细）6加强线 （细）7回流线 （细）8接触线硬锚、供电线及分区亭引出线下锚9承力索硬锚10接触线补偿下锚11承力索补偿下锚序号名 称符 号12

2、链形悬挂硬锚13半补偿链形悬挂下锚14全补偿链形悬挂下锚15加强线下锚16回流线下锚17区间曲线及其头尾R曲线半径(m)L曲线全长(m)l 缓和曲线长(m) RLl 218站场曲线及其头尾(R、L、l同上)RLl19拉出值300mm，书写位置即为拉出方向；也可不注“300”，用半箭头表示，箭头指向即为拉出方向。 300 或 20拉出值150mm（除“300”允许用半箭头表示外，其余均应写出数值），书写位置即为拉出方向。 15021区间单线腕臂钢筋混凝土柱 322区间单线腕臂钢柱23站场单线腕臂钢筋混凝土柱 d d=2.5 (1/2000图) 4.0 (1/1000图)24站场单线腕臂钢柱25站

3、场单线定位钢筋混凝土柱26站场双线腕臂钢柱27站场钢筋混凝土柱软横跨序号名 称符 号28站场钢柱软横跨29站场钢柱硬横跨30非绝缘锚段关节31绝缘锚段关节32半补偿链形悬挂中心锚节、简单悬挂中心锚结33区间全补偿链形悬挂中心锚结34站场全补偿链形悬挂中心锚结(细虚线为锚结拉线)35分段绝缘子串36分段绝缘器37分相绝缘器(三根绝缘棒)38股道间电连接39常分隔离开关40常闭隔离开关41常分的带接地刀闸的隔离开关42常闭的带接地刀闸的隔离开关43管型避雷器44区间隧道 3 645站场隧道 36序号名 称符 号46隧道内非绝缘锚段关节(全补偿悬挂下锚) 5 547隧道内绝缘锚段关节(全补偿悬挂下锚)48上承式桥梁及设计电化线路上的立交桥、拱桥等 3 649下承式栓焊梁桥50小桥、涵渠51设计电化线路在下面的立交桥52架空水槽、水管53天桥54地道55雨棚56仓库57站房58路肩挡墙59托盘式路基墙60有限界门的平交道61区间长(短)链标记62回流线跨越接触悬挂63吸上线位置64吸流变压器65水鹤66进站高柱色灯信号机67通过高柱色灯信号机68区间公里标69机车检查坑70接触网起测点71接触
