坡屋面电动吊篮专项施工方案

1、电动吊篮坡屋顶专项施工方案目录一、工程概况二、编制依据三、电动吊篮的选型及设备性能介绍四、安全管理体系五、吊篮的安装及拆除方案六、受力计算七、电动吊篮安全操作规程八、吊篮操作人员注意事项一、工程概况：项目位于德令哈市德令哈第三中学。安装情况：平屋面部分，有女儿墙的部位，吊篮直接安装在平屋面板上，安装方法按厂家说明书，按普通模式进行安装。2.坡屋面斜坡部分天沟悬出，吊篮横梁及支架无法安装在斜坡屋面上，采取 在斜坡屋面板和天沟上打孔，采用 D=20U型锚环四道固定。3.斜屋面坡度过大，切前缘有外挑天沟的，直接用吊篮主副绳挂吊篮，末 端固定在主体现浇构件上，用 U型卡把绳锁住，每根绳不少于三个。主副

2、绳与 主体接触部位用蛇皮管或橡塑棉进行软隔离，防止钢丝绳磨损，并定期进行检 查。二、编制依据1、起重机安全规程(GB6067-201O2、高处作业吊篮(GB19155-20033、高处作业吊篮安全规则(JG5027-92)4、高处作业吊篮用安全锁(JG5034-93)5、高处作业吊篮用提升机(JG55033-93)6、起重机用钢丝绳检验和报废使用规范(GB5972-200。7、高处作业吊篮性能试验方法(JG/T5025-1992)8、施工现场临时用电安全技术规范 (JGJ46-2005)9、建筑施工高处作业安全技术规范 (JGJ80-91)10、施工现场机械设备检查技术规程 (JGJ160-2

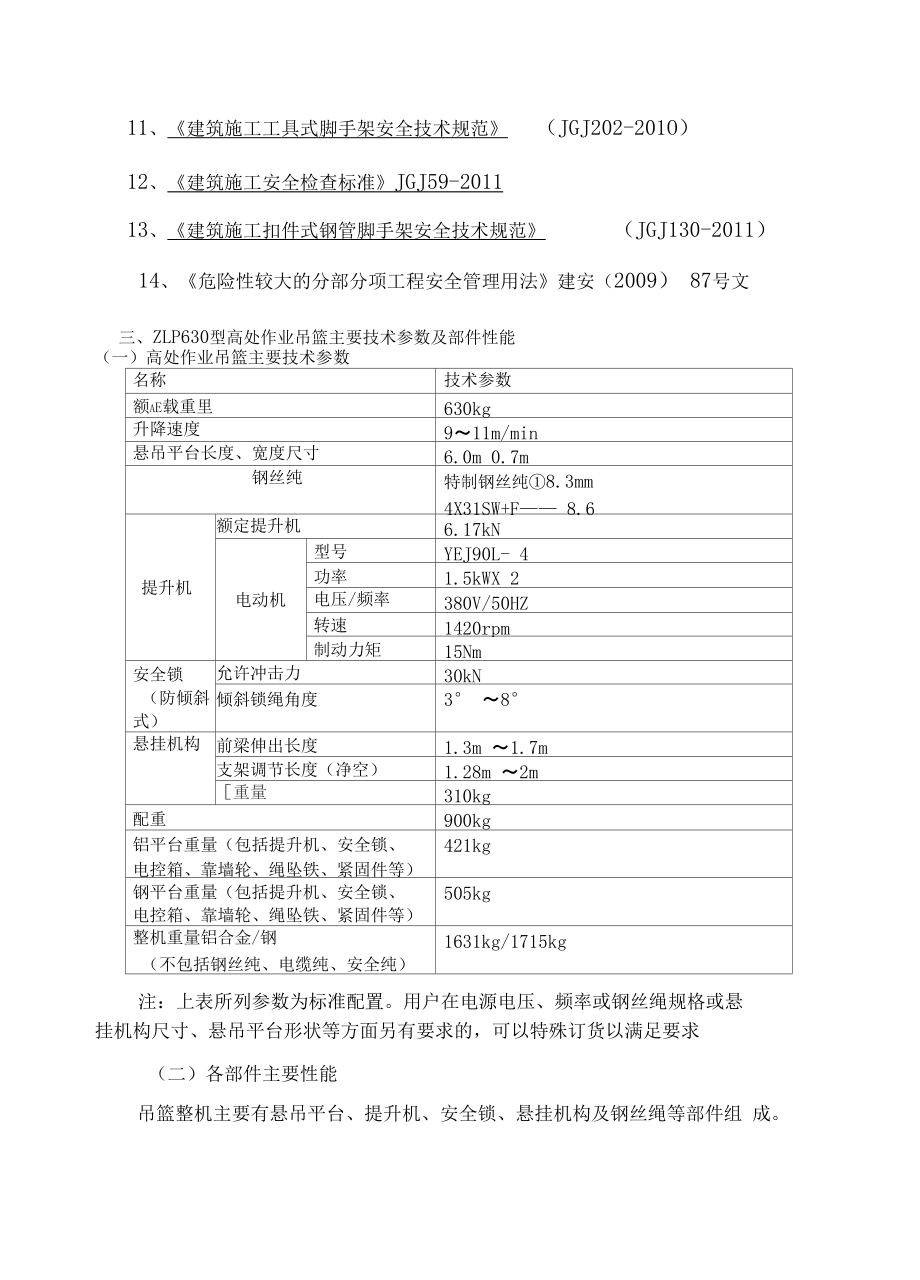

3、008)11、建筑施工工具式脚手架安全技术规范（JGJ202-201O）12、建筑施工安全检查标准JGJ59-201113、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）14、危险性较大的分部分项工程安全管理用法建安（2009） 87号文三、ZLP630型高处作业吊篮主要技术参数及部件性能（一）高处作业吊篮主要技术参数名称技术参数额aE载重里630kg升降速度911m/min悬吊平台长度、宽度尺寸6.0m 0.7m钢丝纯特制钢丝纯8.3mm4X31SW+F 8.6提升机额定提升机6.17kN电动机型号YEJ90L- 4功率1.5kWX 2电压/频率380V/50HZ转速1420

4、rpm制动力矩15Nm安全锁（防倾斜 式）允许冲击力30kN倾斜锁绳角度3° 8°悬挂机构前梁伸出长度1.3m 1.7m支架调节长度（净空）1.28m 2m重量310kg配重900kg铝平台重量（包括提升机、安全锁、 电控箱、靠墙轮、绳坠铁、紧固件等）421kg钢平台重量（包括提升机、安全锁、 电控箱、靠墙轮、绳坠铁、紧固件等）505kg整机重量铝合金/钢（不包括钢丝纯、电缆纯、安全纯）1631kg/1715kg注：上表所列参数为标准配置。用户在电源电压、频率或钢丝绳规格或悬 挂机构尺寸、悬吊平台形状等方面另有要求的，可以特殊订货以满足要求（二）各部件主要性能吊篮整机主要有

5、悬吊平台、提升机、安全锁、悬挂机构及钢丝绳等部件组 成。1、悬吊平台：悬吊平台由1.5m和2m基本节拼装而成，其平台长度可按 建筑物外形组合为1.5m、2m 3.5m、4m 5.5m、6m 7.5m等不同长度，特殊部 位还可作特殊处理，可以很好地满足施工需要。平台的底架四周装有挡板，可防止平台内工具或物件滑出。2、提升机：提升机由电磁制动电机、离心限速装置、两级减速机构及钢丝绳输绳机构组成。提升机是悬吊平台的动力部件，采用电动爬升式结构。ZLP630提升机输绳机构为“”型结构。提升机由电磁制动三相异步电动机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输绳机构使提升机沿着工作钢丝绳上下运动，从而带

6、动悬吊平台上升或下降。提升机电机的电磁制动装置在断电情况下自动吸合产生制动力矩使悬吊平台停止运动。另外，电动机的电磁制动器上设有手动释放装置，当突然停电时，只需将手动释放手柄向上抬起，悬吊平台即能自动滑降。3、安全锁：安全锁是悬吊平台的安全保护装置。本机采用摆臂防倾斜式安全锁。其动作原理是在摆臂上端的靠绳轮靠紧工作钢丝绳时，与摆臂相连的转轴带动绳夹打开，安全钢丝绳可顺畅的通过；当工作钢丝绳断裂或悬吊平台发生倾斜至限定角度时， 摆臂向下倒， 使绳夹合拢， 从而自动锁牢安全钢丝绳，保证悬吊平台不发生坠落或继续倾斜。4、悬挂机构：悬挂机构是架设于建筑作业面顶部支承处，通过钢丝绳来承受悬吊平台和额定载

7、重量的钢架结构。ZLP630 吊篮均使用二套悬挂机构。悬挂机构施加于建筑物或构筑物支承处上的作用力应符合建筑结构的承载要求。悬挂机构由前梁、中梁、后梁、前支架、前伸缩支架、后支架、后伸缩支架、上支架、 配重块和加强钢丝绳等组成。 前、 后梁的高度在一定范围内可以调节，调节高度为1.3651.925m。配重块的数量随吊篮的型号配置。5、钢丝绳：钢丝绳分为工作绳、安全绳和加强绳。平台的悬挂由两根工作绳和两根安全绳组成 （绳头需加工后方可使用） ， 工作钢丝绳用来悬吊工作平台，在台式机的驱动下使工作平台沿着钢丝绳上下运行；安全钢丝绳穿入安全锁，平时顺畅通过，但当吊篮工作平台倾斜或工作绳断绳时，安全锁

8、迅速将安全绳锁住，从而防止事故的发生；加强绳为悬挂机构预紧绳。工作绳为 8.3mm 直径、 6 股，从顶端到低端完整无接头。四、安全管理体系（ 1）组织机构项目部生产经理一安全员一施工队吊篮安装队-施工队安全员-安装拆除人员五、吊篮的安装及拆除方案（一）吊篮安装工艺流程（二）安装前的准备工作1、必须对进场吊篮的各个零部件进行检验核对，如有损坏有立即更换。2、 按安装流程图将吊篮各零部件运送到组装位置。 将钢丝绳用施工电梯或塔吊分别运到顶层楼面，将平台部分搬运至相应位置的地面。注意配重搬运到楼层面时不能集中堆放。3、 将吊篮安装处的场地进行清理， 保证吊篮安装处牢固可靠、平整， 并在地面划出施工

9、区域以确保行人安全。4、吊篮的钢丝绳、副绳全部固定在现浇混凝土上，用 4个U型卡扣固定。与混凝土摩擦部位用蛇皮胶管保护。在外围挑檐上用 ?10 的冲击钻打眼，将钢丝绳从眼中顺下，钢丝绳与混凝土接触部位用蛇皮橡胶管保护。5、 安全绳每个吊篮两根， 全部固定在现浇混凝土构件上， 不与钢丝绳在同一地方。（三）吊篮安装结束后的检查和调整1、检查各连接部位是否牢固可靠；钢丝绳是否完好无损；钢丝绳夹布置是否正确，螺母是否拧紧；安全保险绳的固定是否牢靠，转角处是否垫好；前梁伸出长度是否符合标准，悬挂机构的稳定力矩是否大于二倍的倾覆力矩。2、电磁制动器的检查5.1 衔铁和电磁吸盘之间的间隙应在0.81mme围

10、内。调整方法是先松开与电动机端盖顶紧的中空螺钉，再拧动安装螺钉调整好间隙，四周间隙要尽量调整均匀，最后把中空螺钉与电动机端盖重新顶紧。5.2 电磁制动器衔铁动作时应无卡滞现象且吸合后必须与摩擦盘 （制动盘）完全脱开。3、漏电断路器的检查：接通电源，合上漏电断路器开关；按试验按钮，开关应迅速跳开；按复位按钮，开关应能合上。4、安全锁锁绳检查将悬吊平台上升离地12m后停住，然后使其一端下降，在倾斜3°8。 范围内（相当于7.5m长的悬吊平台两端高度相差 40 100cm 6m长的悬吊平台 两端高度相差3283cm; 5m长的悬吊平台两端高度相差 2669cm）,安全锁应 能可靠锁住安全钢

11、丝绳。5、悬吊平台上下运行35次，每次行程不小于5nli在运行过程中检查5.3 提升机运转声音有无异常，电磁制动器动作是否灵活可靠。5.4 按急停按钮或扳动限位开关，悬吊平台都应能停止运行；5.5 悬吊平台是否倾斜，若倾斜，则将它调平。6、手动滑降检查使悬吊平台上升离地35m后停住，将电磁制动器的手动释放手柄向上抬， 悬吊平台应能平稳下滑7、限位块安装位置的调整将悬吊平台上升到最高施工位置，把限位块紧固好并调整好限位开关角度（带滚轮的转臂约旋转30°）确保限位开关能正常动作。六、受力计算6m长悬吊平台（吊篮自重+荷载+钢丝绳、提升机附件等）G=600kg由于本安装方案不用支架，所以吊

12、篮没有向侧方向倾覆的可能。（一）受力部位女儿墙混凝土厚200mm混凝土等级C20 20 N/mm2.1。 50板M15(55175.620 W?函2-rE才arf所用钢筋为HRB400其抗拉弓虽度为360N/mm,屈服强度400 N/mm2吊篮布置图如下:受力分析如图:尸O吊篮一一一1、吊篮载重重 630kG 所以 F=630 kG*10=6300N G=6000Nfl 直径为 8 的 HRB40(ffi筋 f1= 360* 3.14*8*8/4=18086.4N >6300N-6000N4所以符合要求2、N=F*sin45。=6300* <2 /2=6300*0.851=5360

13、NC2唬凝土抗压强度20N/mr2 作用点的面积：钢丝绳直径8mm女儿墙厚200mm其作用点的面积为 S=8*200=1600 mmN=20*1600=32000N> 5360N+6000N 所以符合要求3、作用在挑檐上的力n=F+G±能承受的抗压强度为32000N远大于6300N+6000N所以说符合要求4、对挑檐的垂直压力F=6300N+6000N=12300N其内部钢筋抗拉强度为：f1= 360* 3.14*8*8/4=18086.4N >12300NC20混凝土能承受的压力：N=20*1600=32000N都大于12300N所以说符合要求5、钢筋混凝土自重由于混凝

14、土时现浇完成且没有施工缝断开，所以为一个整体。1m3的混凝土大约含：水泥：350kg 砂：600kg 石子：1250kg共2200kg> F+G=1230kg所以符合要求所以此安装方案满足安全要求七、ZLP630型电动吊篮安全操作规程1、使用吊篮人员均身体健康，精神正常，经过安全技术培训与考核，执有操作证方可上岗；非指定人员不得动用吊篮。2、吊篮屋面悬挂装置安全齐全、可靠、稳定；配重压铁900KG吊篮前臂挑出长度必须遵循吊篮安装高度、前梁伸出长度与允许载重的关系表 。3、吊篮严禁超载使用，ZLP630型吊篮额定载荷630公斤。具体情况必须遵循吊篮安装高度、前梁伸出长度与允许载重的关系表

15、。4 、在现场使用中，距离整机10 米内不得有高压线。5、工作前必须检查：所有联接件齐全、牢固、可靠；无丢失损坏。6、提升机钢丝绳入口严禁砂石、螺钉、螺母、钢丝等杂物入内，以免提升机咬死切断钢丝绳造成危险。7、检查悬挂机构，各紧固件是否连接牢靠，配重块与工作钢丝绳应符合技术要求，检查安全锁是否灵敏可靠。8、检查电缆有无损坏，插头是否拧紧，保护零线是否可靠，并试验篮内配电箱的漏电保护开关是否灵敏可靠。9、 、 试验检查各按钮开关功能是否灵敏可靠， 并检查两侧提升机电机制性能 是否可靠。10、 吊篮应下放到最下层或固定在比较安全的平板 （架子） 上， 方可上下，严禁把吊篮随意放置在窗洞处或其它不安

16、全的地方跳下或爬上，下班时固定好电缆线，并切断电源锁好控制箱。11、 每次使用前均应在2 米高度下空载运行2-3 次， 确认无故障方可使用。12、每次吊篮运行只能由一个人控制，在运行前提醒篮内其他人员并确定上、下方有无障碍物方可运行。操作人员必须有二人，不允许单独一个进行作业，以确保在突然停电时，可由二人分别使用吊篮手动下降装置安全落地。13、上吊篮工作时必须戴好安全帽，系好安全带，严禁酒后上吊篮作业。14、 吊篮任一部位发现故障均不得使用。 应请专业技术人员维修， 使用人员 不得自行拆、改任何部位。15、雷、雨、大风（风力5 级以上）天气不得使用吊篮。16、施工单位应按建筑施工安全规范划出安全区，架设安全网。八、吊篮操作人员注意事项1、 吊篮操作员必须年满18 周岁， 40周岁以下，初中以上文化程度。2、 过度疲劳、情绪异常者不得上岗作业。3、 操作施工人员不得穿拖鞋或塑料底等易滑鞋进行作业。4、 操作人员上机操作前， 必须认真学习和掌握使用说明书， 必须按照检验项目逐项检验合格后实施作业。5、 作业人员发现事故隐患或者不安全因素有权要求单位领导采取相应保护与解决措施。6、 对管理人员违章指挥强令冒险作业，有权拒绝执行。7、 悬吊平台上应尽量使载荷分布均匀，并不得超载。8、 禁止在悬吊平台内通过使用梯子或其它装置取得较高工作高度。9、 不准将电动吊篮作为垂直运输或载人设备
