桥梁涂装施工方案

1、目录一、编制目的及适用范围(2)1.1 方案编制目的(2)1.2 方案适用范围(2)二、工程概况(2)2.1 、桥梁特征(2)2.2 、桥梁地处环境概述(2)三、建议防腐涂层体系的选择(2)3.1、防腐涂层体系的选择(2)四、施工机械设(4)五、施工主要管理、施工人员及组织机构(4)5.1 施工拟投入的管理人员明细表(4)5.2 施工拟投入的施工人员明细表(5)5.3 龙舟山立交桥梁外观涂装施工组织机构(6)六、涂装工程施工方案、方法与技术措施(7)6.1 、施工工艺流程(7)6.2 交通疏导方案(7)6.3 、施工平台搭建方案(9)6.4 、施工方案(12)七、质量控制(17)71、施工环境

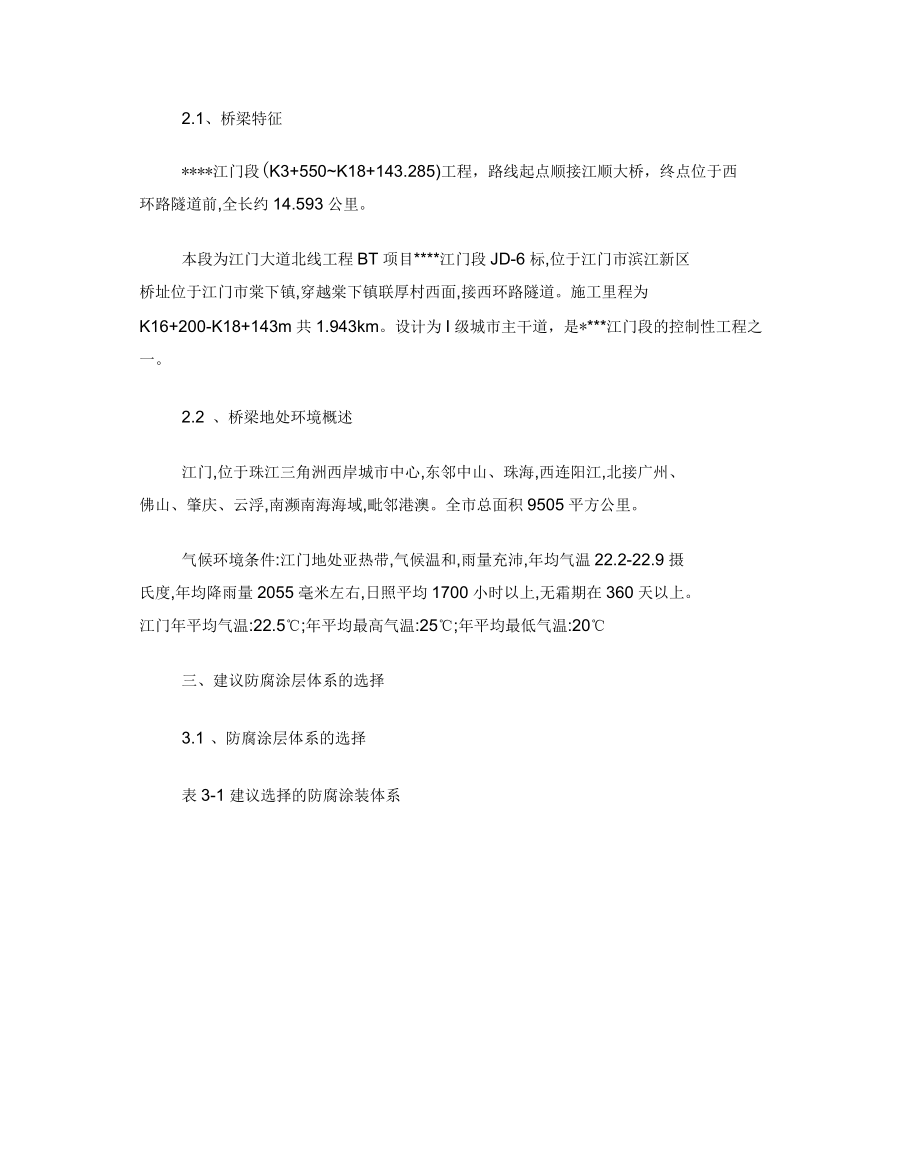

2、要求与控制(17)7.2 、过程检验控制(18)7.3 、质量记录(19)八、安全文明生产措施(20)8.1 、文明生产措施(20)8.2 、环保生产管理措施(21)1一、编制目的及适用范围1.1 方案编制目的为保证*江门段龙舟山立交段桥梁外观涂装的施工质量,统一施工质量控制,特制定本方案。1.2 方案适用范围本方案适用于*江门段龙舟山立交段桥梁外观涂装施工。二、工程概况2.1、桥梁特征*江门段(K3+550K18+143.285)工程，路线起点顺接江顺大桥，终点位于西环路隧道前,全长约14.593公里。本段为江门大道北线工程BT项目*江门段JD-6标,位于江门市滨江新区桥址位于江门市棠下镇,

3、穿越棠下镇联厚村西面,接西环路隧道。施工里程为K16+200-K18+143m共1.943km。设计为I级城市主干道，是*江门段的控制性工程之一。2.2 、桥梁地处环境概述江门,位于珠江三角洲西岸城市中心,东邻中山、珠海,西连阳江,北接广州、佛山、肇庆、云浮,南濒南海海域,毗邻港澳。全市总面积9505平方公里。气候环境条件:江门地处亚热带,气候温和,雨量充沛,年均气温22.2-22.9摄氏度,年均降雨量2055毫米左右,日照平均1700小时以上,无霜期在360天以上。江门年平均气温:22.5;年平均最高气温:25;年平均最低气温:20三、建议防腐涂层体系的选择3.1 、防腐涂层体系的选择表3-

4、1建议选择的防腐涂装体系四、施工机械设备涂装施工主要机械设备，拟投入机械设备配置表（见表4-1）五、施工主要管理、施工人员及组织机构5.1施工拟投入的管理人员明细表表6-1施工拟投入的管理人员表5.2施工拟投入的施工人员明细表5.3龙舟山立交桥梁外观涂装施工组织机构施工作业队图5-1项目部施工组织机构图六、涂装工程施工方案、方法与技术措施6.1 、施工工艺流程施工准备一施工平台搭设一基面处理一环氧树脂封闭底漆1道（50仙m）一环氧腻子修补（2道）一环氧云铁中间漆1道（200卜m）一氟碳面漆2道（80卜m）一完6.2 交通疏导方案由于桥梁涂装范围涉及到跨新南路进行桥梁梁体及下部结构施工，护栏涂装

5、施工需在龙舟山立交通车段进行，出于安全考虑及各方面要求，需参照公路养护安全作业规程要求进行临时围蔽施工。护栏施工考虑使用5个吊篮，因此考虑5个工作面同步施工，跨新南路考虑1个工作面，因此需配备6处临时交通疏导。考虑吊篮上配备爆闪灯，保证过往车辆视线及交通安全，按照各要求具体工程量如下表：表7-1交通疏导工程数量表示意图如下:限速20限速20限速40图6-2交通疏导示意图6.3 、施工平台搭建方案本项目梁的结构存在多种类型,且全部属于高空作业。根据现场情况采用三类平台,分别为:脚手架平台、吊架+高空作业车平台、移动式挂篮平台。6.3.1 脚手架平台环岛匝道桥及另外8条匝道桥除跨河段外,考虑桥跨高

6、度偏低,且梁底平整度较好,考虑满搭脚手架进行施工平台搭建。搭建原则为使用挖机对梁底进行平整,并使用压路机对其进行简单压实后，上铺10X10cm方木，脚手架然后搭设在方木上。具体工程数量见下表:表7-2脚手架工程数量表序号部位投影面积（m2）平均净空（m）支架体积（m3）1XNAM道桥3137.754.9415486.52XNB匝道桥2868.385.6216120.03XNO道桥2466.955.7614221.14XNDE道桥2834.454.1911876.15A匝道桥2262.408.9620264.06B匝道桥3091.7510.8733611.07c匝道桥3256.7112.2739

7、970.88D匝道桥3550.7212.7145123.29环岛匝道桥14082.708.61121264.910合计317937.7使用以上措施的涂装工程量为：55156m2.6.3.2 吊架+高空作业车平台匝道桥跨河段为A匝道6-8#墩跨、环岛34-1#墩跨、环岛8-12#墩跨共计10跨，由于为跨河结构，无法搭设脚手架平台。因此，根据桥跨宽度确定投入吊篮13m18m32m各一个共计3个。由于环岛匝道桥跨为非标准段，因此部分位置需配备高空作业车进行配合施工。主线桥部分由于桥下净空较高，梁底地基情况较为复杂，搭设脚手架安全系数较低。因此亦考虑采用吊架配合高空作业车。其宽度为14.5米*2+隔板

8、1米=30米,因此亦可采用32m吊架。具体数量如下表：表6-3吊架+高空作业车平台工程数量表目吊架安装示意图如下图所示图6-5高空作业车施工照片6.3.3 桥面护栏工装布置防撞护栏施工全部采用移动式挂篮进行施工，匝道桥及主线外侧护栏采用单个吊篮，主线内侧采用跨越式吊篮，工程数量见表7-4,示意图参见图7-6。表6-4移动式挂篮平台工程数量表使用以上措施白涂装面积为：37115m2。图6-6移动式挂篮施工照片6.4、施工方案6.4.1施工作业环境条件表6-5施工作业环境条件6.4.2表面处理表6-6表面处理方法护栏打磨施工墩柱打磨后效果梁底打磨6.4.3涂装工程表6-7涂装工程工艺方法工质量,漆

9、膜厚度达到设计要求。类似项目环氧封闭漆涂刷后效果,以增加涂层的平整刮涂型环氧腻子：对整个混凝土结构基面进行全面刮涂性。刮涂型环氧腻子抛磨，用60目砂纸打磨平整光滑。类似项目刮涂型腻子施工照片200um类似项目中间漆施工照片七、质量控制71、施工环境要求与控制通过对防腐施工工艺参数的控制，保证防腐施工过程有效。在项目开工前，对防腐施工的技术工人进行岗前技术培训，学习防腐施工工艺规程及本岗位的作业指导书做到考核合格后持证上岗。项目经理对施工中工艺参数进行抽查，质检员对防腐施工中的工艺参数进行连续监控，并由质检员填写主要参数监控记录表，发现问题及时进行整改/纠正，操作工在施工过程中严格按照作业指导书

10、进行施工。涂料喷涂的施工环境?f足环境控制要求，若某种涂料及品种所要求的环境条件与该要求不一致，即按此涂料及品种所要求的环境条件进行施工。大桥涂装项目施工环境参数控制见下表。表7-1施工环境参数控制7.2、过程检验控制施工过程质量检验项目、检测方法及要求见下表。表8-2施工过程质量检验项目、检测方法及要求表7-5质量控制点八、安全文明生产措施图8-1文明施工、环境保护及现场设备、设施保护措施体系框图8.1、文明生产措施8.1.1管理措施(1) 负责组织学习国家有关文明施工的法规政策和项目部制定的各项规章制度熟悉本辖区的文明施工责任。(2) 加强建设工程文明施工管理,坚持政治思想工作领先,实行以

11、人为本的管理使之行为规范化、管理制度化。(3) 项目施工前,要认真编制施工组织设计或施工方案,施工组织设计必须包含现场文明施工内容。施工现场必须按照施工组织设计或施工方案的施工平面布置图进行现场平面管理。(4) 项目部在进厂前成立文明施工领导小组,并将具体的文明施工计划上报工程部。(5) 加强职工文明生产教育,养成良好的文明生产素养。8.1.2 施工现场文明措施(1) 工地大门旁设置醒目、整洁的施工标牌,施工企业资质等级证书,以及标明建设工程的名称、规模,建设设计、监理、施工单位的名称、建设单位工地总代表,施工单位项目经理和项目总工程师的姓名等内容。(2) 施工现场要道路畅通,场地平整硬化,无

12、大面积积水,场内要设置连续、畅通的排水系统,沟池成网,合理组织排水。(3) 现场建筑材料的堆放,按照施工组织设计指定的区域范围分类堆放。在施工现场内设置宣传教育栏,进行文明施工管理、安全生产、质量保证等方面的教育。(4) 作业人员服装统一,禁止在桥面大小便,设立临时厕所,统一集中回收处理。(5) 对桥面上安排人员,对垃圾收集集中处理,保持桥面干净。(6) 对桥面容易污染的区域用彩条布进行铺盖,保证桥面不受污染。8.1.3 、办公区、生活区文明措施(1) 施工现场办公室或会议室必须布设下列图表:a.施工平面总布置图;b.施工工期总进度计划;c.施工实际进度形象图;d.单位工程、安全、防火负责人等

13、及负责人的职责范围;e. 管理机构及主管人员的分工图表;f. 睛雨图表。(2) 生活区内设置垃圾容器,不得将垃圾及杂物乱丢乱弃,生活区内设置畅通的排水沟,定期清扫。(3) 设置公共厕所和淋浴室,厕所与职工食堂应有一定距离或围蔽。(4) 生活区分片分区安置,并落实区域包干的安全、防火、综合治理制度及清理卫生的轮值制度。(5) 职工食堂内有消毒、灭蝇、防尘、防腐措施。在食堂的工作人员应经防疫部门体检合格,才能持证上岗。(6) 食堂配冰箱或冰柜,做到生熟食分开。所有装盛饭、菜、餐具须经严格消毒。严禁购进腐败变质过期食物。8.2、环保生产管理措施我部在本工程施工中,将坚持“保护和改善环境”的方针,控制

14、环境和噪声污染,坚决执行国家环境保护的三大基本政策:“预防为主”“谁污染谁治理”“强化环境管理”。实施“三同时”制度,推行清洁生产技术和清洁生产,成立环境保护领导与实施机构,并建立环保专项资金。同时按“统筹规划,合理布局,综合治理,化害为利”的原则制定切实可行的保护措施送交监理工程师批准。随时随地接受业主和监理工程师的监督及地方环保部门的检查指导。8.2.1 制度保证(1) 为保证本项目的施工环保,项目经理部依据政府有关法律法规及条例,组织编制环境保护实施细则,并严格执行。(2) 坚持监督、检查制度项目部环保小组专职人员,对各施工队的环保设施、措施执行情况,每日进行巡视、检查,并做好巡视日记,

15、发现问题,及时出具“环保通知书”,提醒注意或责令整改;每月进行一次大检查,严格按照实施细则进行处理。(3) 加强开工前教育,通过专题会议和生产例会,对全体职工进行环保教育,提高环保意识,做到动工前明确化,施工过程中管理制度化、标准化,环境保护实施具体化。8.2.2 环保措施(1) 建立以项目经理为首,由专职管理人员和各作业班组负责人组成的施工管理组织机构,建立健全环境保护保证体系。根据施工进度和施工特点,分工序制定相应的环境保护措施,加强管理,完善环境保护体制,层层强化环境保护意识,采取相应的对策、措施完善对周边环境的保护。(2) 在指挥部、监理以及加工单位等有关各方指导和监督下,我们将把环保

16、工作列入重点工作内容来抓。(3) 积极组织干部职工学习城市环境卫生管理条例,开展文明施工教育活动,提高干部、职工的环保意识。(4) 生活垃圾集中堆放,严禁随便抛投入海中及乱丢乱弃。严格遵守城市卫生条例,搞好施工场地环境卫生,并做好卫生防疫工作。(5) 材料集中堆放,并堆码整齐,应设有废料堆放场地,严禁将废料乱丢乱弃,坚持做到工完料尽场地清,确保环境整洁与清新。(6) 涂装时,应于桥面上或其他污染部位铺设防污布,尽量减少对地面的污染。(7) 严格管理废料废液,及时收集废液,以免对环境造成污染。(8) 严格遵守航道、港监等有关部门的规定,切实保证航行安全的各项安全防护措施,并保证施工安全,严格防止污染水域,严格执行各项环保措施。8.2.3 现场设备、设施保护措施(1) 建立以项目经理为首,由专职管理人员和各作业班组负责人组成的施工管理组织机构,建立健全现场设备设施保护保证体系。根据施工进度和施工特点,分工序制定相应的设备保护措施,加强管理,完善设备保护体制,层层
