1、 筒仓计算说明书 1.设计资料1.1 贮料物理特性松散物料的性能参数储量荷载计算系数1.2 分项系数的取值1.2.1 永久荷载分项系数：对结构不利时，取1.2；筒仓抗倾覆计算，取0.91.2.2 可变荷载分项系数：储粮荷载去1.3；其它可变荷载取1.41.2.3 地震作用取1.31.3 可变荷载组合系数1.3.1 无风荷载参与组合时，取1.01.3.2 有风荷载参与组合时，粮食荷载取1.0；其它可变荷载取0.61.3.3 有地震作用参与组合时，粮食荷载取0.9；地震作用取1.0；雪荷载取0.5；风荷载不计，楼面可变荷载：按实际考虑时取1.0；按等效均部荷载时取0.6。1.4 钢板筒仓的风载体型

2、系数可按如下取值1.4.1 仓壁稳定计算：取1.0；1.4.2 独立筒仓计算：取0.81.4.3 仓群计算 取1.3 1.5 深仓储粮动态压力修正系数 深仓储粮动态压力修正系数注：hn/dn>3时，表中Ch应乘以1.11.6海伦的雪压和风压值海伦的雪压和风压值城市名海拔高度风压（KN/）雪压（KN/）（m）n=50年n=50年海伦410.550.35 风压高度变化系数f距地面高度mABC201.631.250.91301.81.421.11 注：A类地面粗糙度系指近海海面，海岛，湖岸，及沙漠地区，B类指田野，乡村及房屋比较稀疏的中小城镇和大城市郊区。C类指密集建筑群的大城市。2.玉米2.

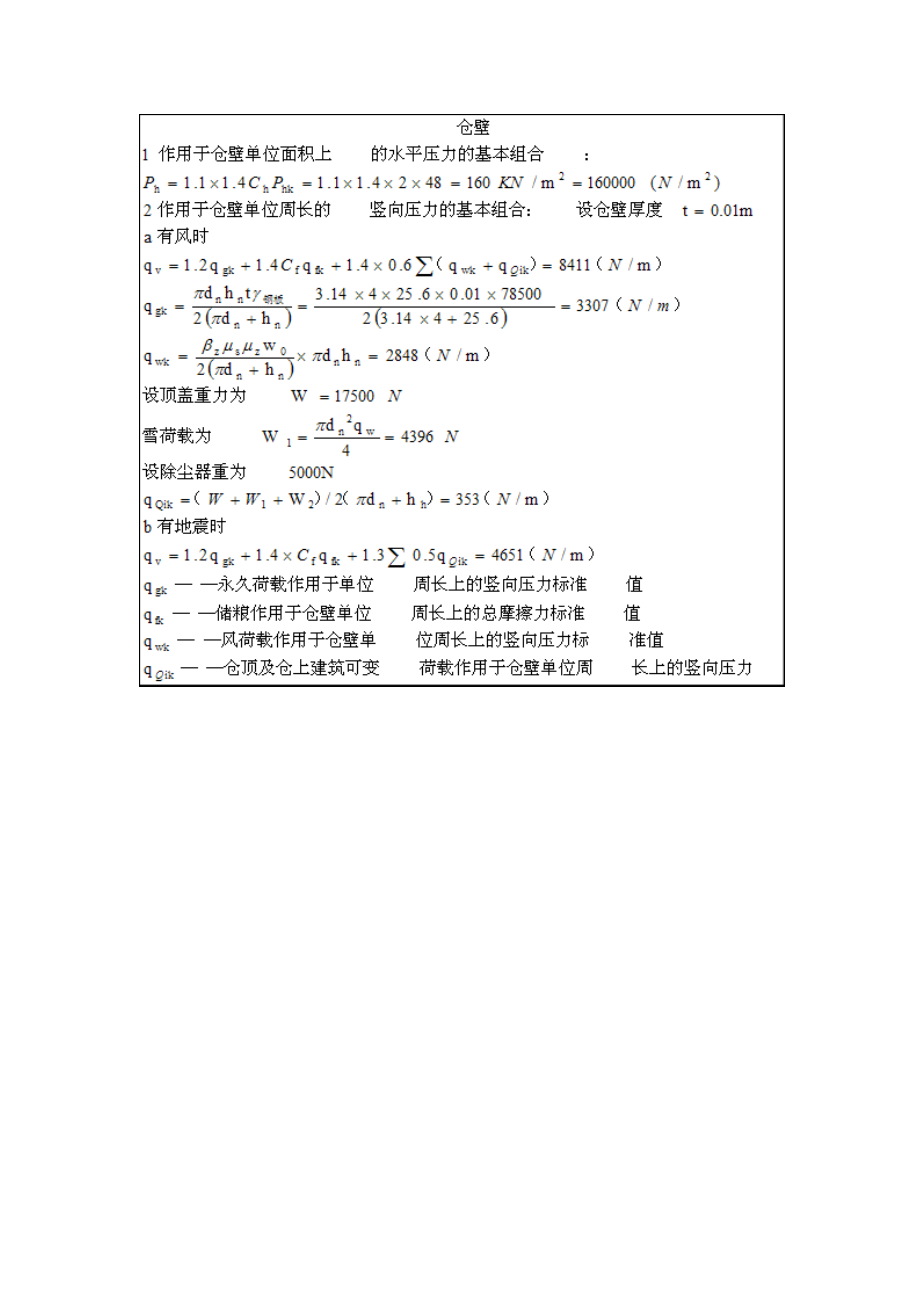

3、1 仓的容积和外形尺寸 图2.1 胶结料二维图 图2.2 仓壁厚为10mm的三维 2.2 仓厚度的计算和检验 图2.3 圆锥漏斗内力计算示意图 3.粉煤灰3.1仓的容积和外形尺寸 图3.1 粉煤灰二维图 图3.2 仓壁厚为10mm的三维图 3.2 仓厚度的计算和检验 图3.3圆锥漏斗内力计算示意图 4.计算总结经过这次200t的筒仓设计，让我掌握了基本的筒仓外形尺寸计算、仓壁强度和稳定性的验算。但是由于仓上没有建筑，忽略了一些可变荷载作用于仓壁单位周长上的竖向压力，没有准确的计算出。在验算强度时，由于不知道加劲肋的尺寸，无法计算出加劲肋组合构建的截面强度计算。 验 算 人：肖极木 5.参考文献1. 国家粮食局. 粮食钢板筒仓. 北京：中华人民共和国建设部，20012. JB/T47351997钢制焊接常压容器99页123页3. 中国煤炭建设协会. 钢筋混凝土筒仓设计规范. 北京：新华书店北京发行，2004
