模具异常及处理方法

1、模具常见异常之原因分析及对策目录1 .毛边2 .冲头易断3 .跳料4 .拉伸破裂5 .抽芽破裂及偏差6 .脱料不顺7 .螺丝易断8 .折边吠寸及角度偏差.9 .推平后间隙过大及翘边十.钢合不良十一.滑块不顺及易裂.1 .毛边产品毛边是我们冲压厂冲压模具最容易出现的异常之一，下面我就对毛边出现的原因及排除分几类讲解.1 .单纯冲孔模毛边：原因分析1.凸模与凹模磨损严重（正常损坏）2.凸模与凹模被铲（包括材料冲二次或模腔内异物等）3.凸模与凹模间隙过大.4.凸模与凹模间隙偏移.改善对策1.研磨凸凹模刃口2.视被铲坏之程度3.检查凸模与凹模5.凹模堵料而被挤裂.，保持刃口锋利.，可修复之凸凹模，可研

2、磨补焊，严重之则要换凸凹模.，视实际情况修整凸模与凹模之间隙.4.根据孔的正确位置，再确定凸模或凹模移位 5.将凹模落料孔斜度加大，保IE落料顺畅.2 .复合模及切料毛边原因分析1.复合模自动化送料偏移或不到位导致切单边而将凹凸模刃口铲坏2.内外导柱与凸凹模定位梢偏移，导致间隙不均.3.对于切料凸模（冲头）冲头端面无靠肩，而将凹模外侧磨损产生，冲头受挤外移产生毛边 改善对策1.调整送料平行度及长度，保IE不出现上述情况（模具上之定位彳卡料装置）2.重新合模，试配凸凹模之间隙后固定，再加工凸凹模定位梢.3.将冲头端部追加靠肩.3 .其它之毛边 原因分析1.工件定位过紧而刮出毛边.2.避位不够导致

3、刮出毛边（如抽芽，折边后工序在后工站的避位）3.抽芽孔上之毛边（预冲孔即有毛边）改善对策1.调整定位（保IE工序件之定位正确性）2.将避位加大.3.修整预冲孔之毛边.2 .易断冲头冲头按断的机率大小来区分，应该依次为预冲头，结构薄弱之异形冲头而此二种冲头其一 般为工作部位断掉，另切料之异形冲头，却经常因为冲头的凸定部位断掉，也一样是经常发生 的,下面就一些造成这些冲头断掉的原因及一般的改善作简短的说明一下1 .预冲头易断之原因分析1.凹模因落料斜度不够或凹模磁性过大造成堵料，以致凸模断掉.2.工作部分过长，强度不够.3.凸凹模间隙偏移.4.材料冲二次时，材料卡放到位（或模腔内有异物）5.冲次量

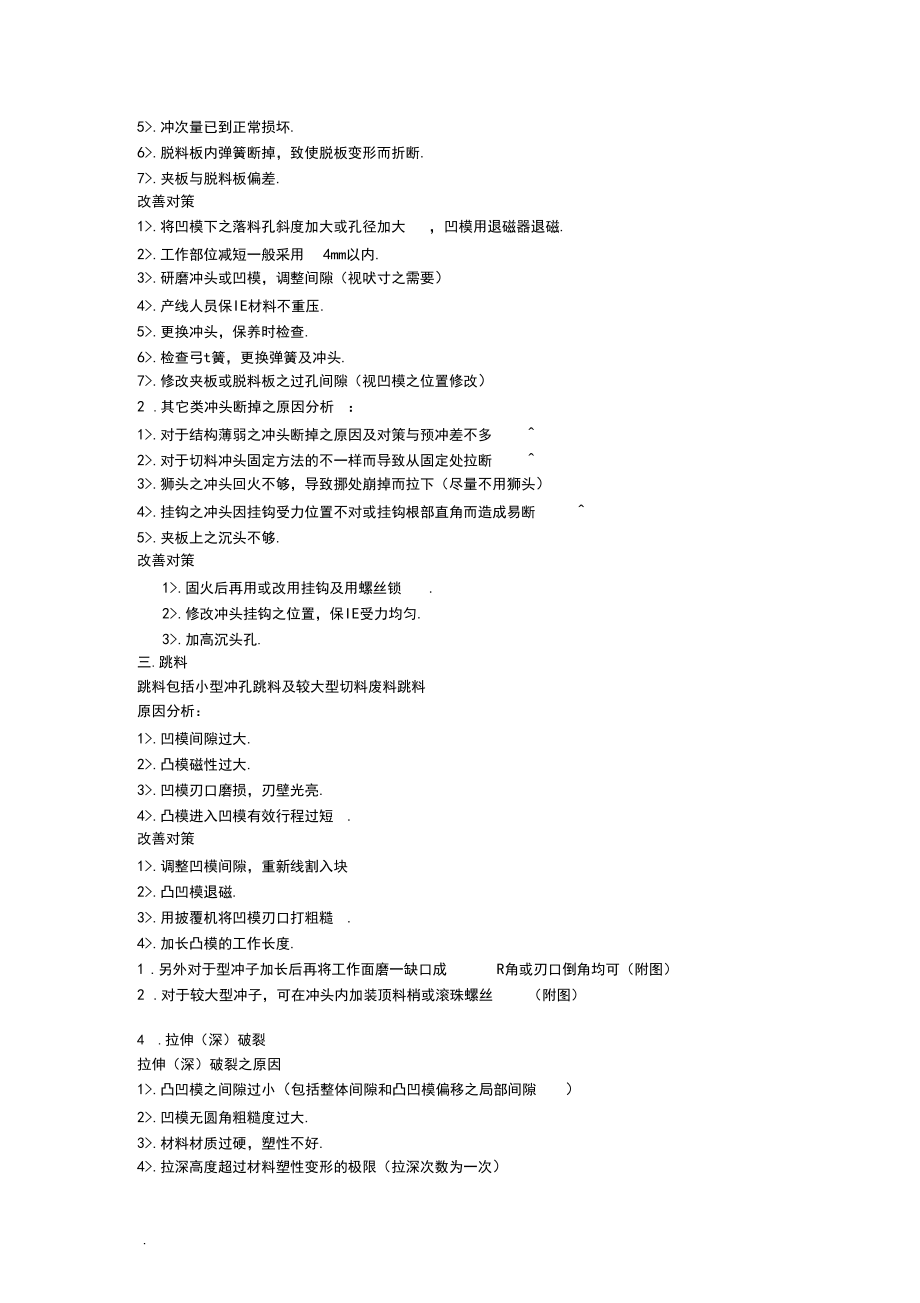

4、已到正常损坏.6.脱料板内弹簧断掉，致使脱板变形而折断.7.夹板与脱料板偏差.改善对策1.将凹模下之落料孔斜度加大或孔径加大，凹模用退磁器退磁.2.工作部位减短一般采用4mm以内.3.研磨冲头或凹模，调整间隙（视吠寸之需要）4.产线人员保IE材料不重压.5.更换冲头，保养时检查.6.检查弓t簧，更换弹簧及冲头.7.修改夹板或脱料板之过孔间隙（视凹模之位置修改）2 .其它类冲头断掉之原因分析：1.对于结构薄弱之冲头断掉之原因及对策与预冲差不多2.对于切料冲头固定方法的不一样而导致从固定处拉断3.狮头之冲头回火不够，导致挪处崩掉而拉下（尽量不用狮头）4.挂钩之冲头因挂钩受力位置不对或挂钩根部直角而

5、造成易断5.夹板上之沉头不够.改善对策1.固火后再用或改用挂钩及用螺丝锁.2.修改冲头挂钩之位置，保IE受力均匀.3.加高沉头孔.三.跳料跳料包括小型冲孔跳料及较大型切料废料跳料原因分析：1.凹模间隙过大.2.凸模磁性过大.3.凹模刃口磨损，刃壁光亮.4.凸模进入凹模有效行程过短.改善对策1.调整凹模间隙，重新线割入块2.凸凹模退磁.3.用披覆机将凹模刃口打粗糙.4.加长凸模的工作长度.1 .另外对于型冲子加长后再将工作面磨一缺口成R角或刃口倒角均可（附图）2 .对于较大型冲子，可在冲头内加装顶料梢或滚珠螺丝（附图）4 .拉伸（深）破裂拉伸（深）破裂之原因1.凸凹模之间隙过小（包括整体间隙和凸

6、凹模偏移之局部间隙）2.凹模无圆角粗糙度过大.3.材料材质过硬，塑性不好.4.拉深高度超过材料塑性变形的极限（拉深次数为一次）5.第二次拉深材料未到位6.压边力不够，拉深后凸台边缘起皱或凹陷. 改善对策：1.将凸凹模之间隙修整至正常值.2.按产品要求研磨相应R角并抛光.3.如果材料超规太多则更换材料，另可相应加大凹模 R角及光亮度可 避免.4.可以分几次拉深.5.调整定位使其能正确定位.6.凹凸模之脱料板加弹弹力，增加压边力5 .抽芽破裂及偏差1 .抽芽破裂之原因分析：1.抽芽冲头预冲刃口断掉.一次性抽芽：2.凸凹模偏位.预冲孔抽芽：3.凸模与凹模间隙过小.4.预冲孔毛边过大或冲头断掉，孔未冲

7、出.5.凸模破裂（抽芽冲头工作部位崩缺）改善对策：1.更换抽芽冲头.2.调整凸凹模位置.3.将凸凹模间隙调整至适中.4.更换预冲冲头.5.更换抽芽冲头.2 .抽芽高度不够之原因分析.1.预冲孔孔径太大.2.抽芽冲头工作部位进入凹模深度不够.3.抽芽冲头直径太小，与凹模间隙太大（或凹模直径太大）4.预冲孔之材料到抽芽工站时错位，以致抽芽后一边高一边低.改善对策；1.将预冲孔修改至适当之直径（如果预冲孔太小，导致抽芽后偏高2.加长抽芽冲头工作长度.3.将抽芽冲头修改至所需要的直径，凹模也一样.4.调整抽芽或预冲孔二个工站的定位，视抽芽孔的位置来调整. 六脱料不顺脱料不顺主要是以下几种原因造成1模板

8、磁性太大2定位太紧3脱料梢弹簧失效（脱料板也一）4脱料板上无脱料梢5材料受压线挤压宽度增加在后工序定位不良造成6材料变形平面度不良7产品折边或成形后模具上避位不够.8滑块被卡死，活动不顺9对于复合模，材料与废料未完全分开改善对策1将模板退磁2依产品定位的位置正确性调整定位3更换脱料梢弹簧（脱料板也一样）4在脱料板上追加顶料梢5最好能采用内定位.或定位在没有变异的位置6调整材料的平面度7加大模具上之让位8修整滑块.使其能滑动顺畅9上下模追加顶料梢.使材料与废料能顺利分开七螺丝易断螺丝断裂：分正常损坏与非正常损坏一正常损坏之原因1螺丝本身的 受力设计就不够（规格不对或数量不够）2螺丝本身的材质太差

9、3螺丝的正常损耗冲次已到而断改善对策1将螺丝规格改大.如用M8或M10数量增加（视实际情况而定）2更换新材质之螺丝3保养模具对更换非正常损坏1二块板之间错位而强行紧固2凸凹模间隙过小（特别是成形模具）3对于有气垫之模具，顶杆过长.气垫压力过大.导致下模螺丝断掉4折边.成形模.，冲压二片料或冲二次改善对策1扩孔或重新孔22同整凸凹模间隙3顶杆与模具气垫板标准化4尽量避免冲二次或二片料八折边尺寸及角度不良一.折边尺寸不良之原因：1 .设计时材料展开长度错误.2 . 定位髭动.3 .折边角度偏差影响吠寸.4 .材料未压死，致R角太大（模高，气垫压力等）导致尺寸偏差.5 .在冲孔时就已错位.6 .折块

10、螺丝髭动或断掉导致尺寸不稳定.7 .预折边压线位置偏差.8 材料变形，平面度不良影响定位不良.改善对策：1 .变更材料之下料长度或可增加预折边压线可修整过来.2 . 调整定位.3 .将折边角度调整至规格内，4 .调整模高及气垫压力或弹簧保证材料能压死.5 .调整前工站冲孔及切料，保证前工件之正确性.6 .更换螺丝坚固.再调整定位.7 .调整预折边压线位置.8 .调整材料平面度.折边角度不良之原因分析：1 .凹凸模间隙偏大角度偏大.2 .气垫压力过大或过小（凹模弹力过大或小）致角度偏大或小3 .凸模R角过大时.4 .折块螺丝髭掉或断掉.5 .材料变形及平面度不良.6 .预折边压线位置不对或深浅不

11、一.7 .凸模压线过高或过低致角度偏小或偏大.折边角度不良改善对策：1 .调整凹凸模之间隙.2 .调整凹模之气垫压力.3 .修整凸模R或凸模负角度减少回弹.4 .紧固或更换折块螺丝.5 .调整材料之变形及平面度.6 .调整预折边压线位置及深浅.7 .修整凸模上之压线高度.九 翘推平后间隙过大及翘边间隙过大原因分析：1 .预折边压线过深或位置偏移.2 .折边后角度偏大及往外变形.3 .推平滑块让位不够.4 .推平滑块之间隙过高或过低或模具闭合高度压得太死或未压死5 .推平滑块让位不够.6 .推平滑块之间隙过小或过大.7 .材料材质过硬.改善对策：1 .修改预折边压线的高度或位置.2 .调整折边角

12、度及材料变形度.3 .调整上模压块之高低或模高.4 .加大推平滑块之让位.5 .调整推平滑块之间隙.推平翘边之原因分析：1 .预折边压线过浅及位置不对或折边凸模无压线或压线过浅2 .推平模压块高度不够未压死.（包括模高不够）3 .推平滑块之间隙过大.4 .材料材质过硬.改善对策：1 .调整压线之深度及位置.2 .加高推平压块之高度.3 .修整推平滑块之间隙.4 .更换材料或修整预折边压线之宽度及深度可克服十挪合不良挪合不良之原因分析：1 .挪合冲头R角过大或过小.2 .抽芽孔与挪合孔偏位（折边成形时）.3 .抽芽高度不够.4 .产品在挪合模内定位不良.5 .挪合冲头破损.6 .挪合冲头与凹模孔错位.7 .挪合冲头与凹模间隙过大或过小.8 .挪合冲头过短进入凹模深度不够.改善对策：1 .修整挪合冲头R角.2 .调整折边成形时之抽芽孔与挪合孔之位置.3 .修整抽芽高度.4 .调整定位.5 .更换挪合冲头6 .调整挪合冲头与凹模.7 .调整挪合冲头与凹模之间隙.8 .加长挪合冲头.十一滑块不顺及易裂滑块不顺及易裂之原因分析：1 .滑块与模板之间隙过小.2 .滑块内弹簧断掉.3 .滑块
