酒店热泵方案

1、热泵节能方案节能目标：洗衣房余热回收利用 无锡伊莱克公司杭州办事处2014年1月目 录第一章、 工程概况及设计依据第二章、 “余热回收空气源热泵装置”技术性能优势第三章、 系统报价及商务方案第四章、 售后服务第五章、 商务合作方案 无锡伊莱克公司杭州办事处业务经理：黄华（）2014年1月第一章 工程概况及设计依据一、洗衣房能耗循环现状: 酒店洗衣房的大型加热烘干设备需要大量的热量，此热量从锅炉中以蒸汽形式送来，在工作过程中，大量的热气散发到空气中，使洗衣房的空间温度变得非常闷热，即使送入中央空调冷风也如杯水车薪、无济于事，正所谓：“冬如春、春如夏、夏如蒸笼”，这样的环境，不但洗衣房的员工非常艰

2、苦，而且，大量的能源被白白地浪费掉了，而酒店还要为这白白浪费的能耗支付可观的费用给燃气公司和供电公司。5-10冷水 锅炉加热产生蒸汽中央空调产生冷量送到洗衣房烘干设备送到洗衣房降温洗衣房温度升高排出室外造成能源浪费酒店为浪费部分也要埋单，付钱给燃气公司、供电公司目前，大部分高档酒店行业都存在这种状况，针对这种情况，我们提供一种较先进的解决方案：“余热回收空气源热泵装置”。 “余热回收空气源热泵装置”是近年来在全世界倍受关注的新能源技术，是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，提供可被人们所用的高品位热能的装置。作为自然界的现象，正如水由高处流向低处那样，热量也总是从高温

3、区流向低温区。但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样。 “余热回收空气源热泵装置”可以把热量从低温抽吸到高温。所以实质上是一种热量提升装置，作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的，所不同的只是工作温度范围不一样。 设备在工作时，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，通过传热工质循环系统提高温度进行利用，而整个装置所消耗的功仅为输出功中的一小部分，因此，采用该技术可以节约大量高品位能源。酒店洗衣房中每天有大量的热量需要排出，这些被排出的热量就是能源在白白地当废弃物扔掉，而且，还会

4、造成地球环境温度的上升。如果将这些热能利用起来，不但可以为节能降耗、保护地球做出贡献，而且还能为酒店产生可观的经济效益，一举多得。能源是可以循环利用的！我们的方案是：在洗衣房内合适位置安装“余热回收空气源热泵装置”，用于吸收洗衣房内空气中的热量，将此部分热量集中起来加热冷水，再将加热好的水温已经从5-10上升到45的水送到锅炉水箱作为锅炉预热水或生活热水，可有效节约锅炉的燃气消耗量，同时“余热回收空气源热泵装置”还能产生相当大的冷量，此部分冷量可送到洗衣房的各个角落用于洗衣房降温。预热到47的热水锅炉加热产生蒸汽（节省）送到洗衣房烘干设备洗衣房环境温度升高中央空调产生冷量送到洗衣房降温（节省）

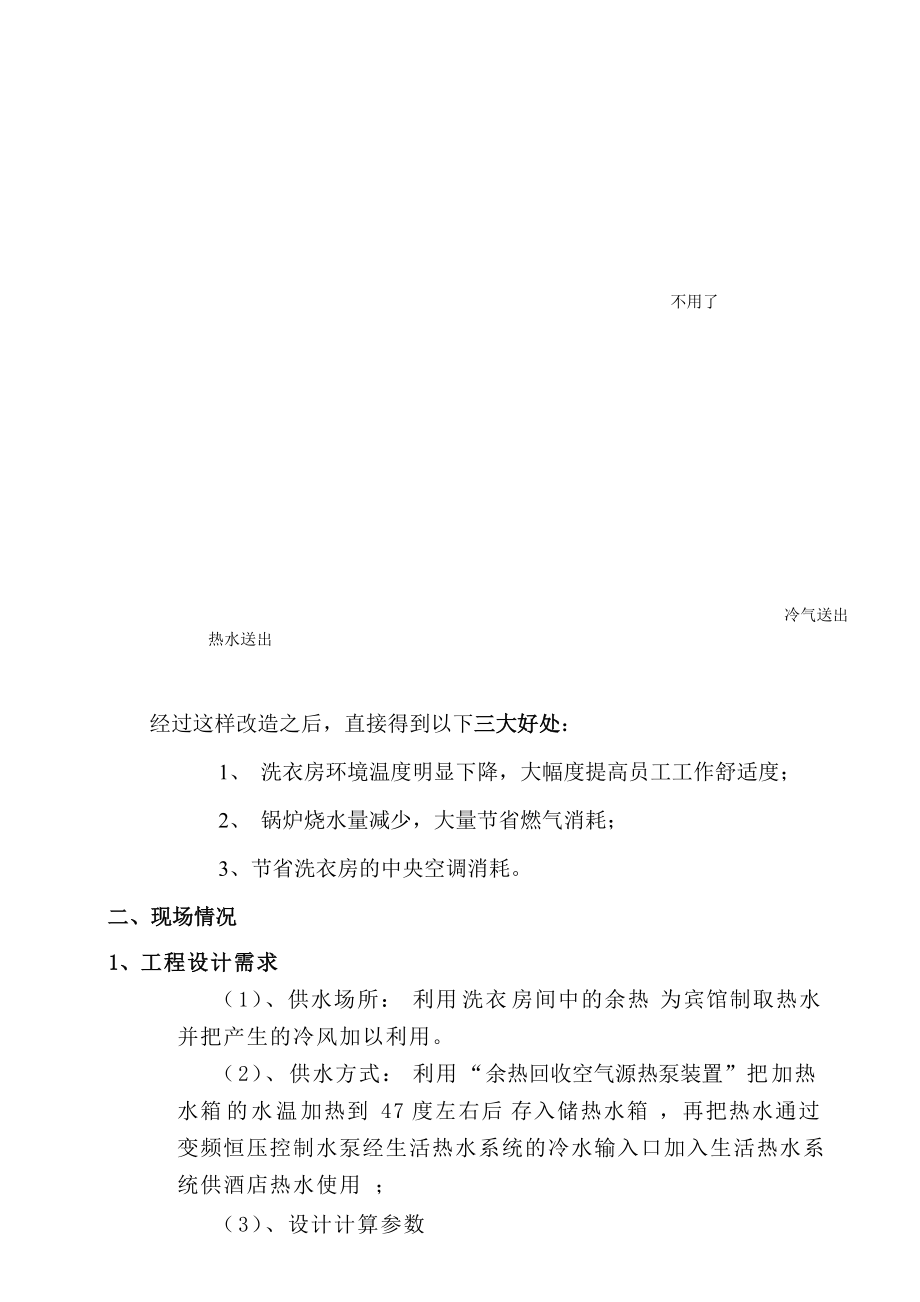

5、冷 水酒店生活热水系统烘干机高温排风吸收排风管道内高温制出热水并产生冷气吸收洗衣房空间高温制出热水并产生冷气“余热回收空气源热泵装置”热水存入储热水箱冷气放入洗衣房降温 不用了 冷气送出热水送出经过这样改造之后，直接得到以下三大好处：1、 洗衣房环境温度明显下降，大幅度提高员工工作舒适度；2、 锅炉烧水量减少，大量节省燃气消耗；3、节省洗衣房的中央空调消耗。二、现场情况1、工程设计需求（1）、供水场所：利用洗衣房间中的余热为宾馆制取热水并把产生的冷风加以利用。（2）、供水方式：利用“余热回收空气源热泵装置”把加热水箱的水温加热到47度左右后存入储热水箱，再把热水通过变频恒压控制水泵经生活热水系

6、统的冷水输入口加入生活热水系统供酒店热水使用；（3）、设计计算参数表1室外环境设计计算参数额定工况干球温度21冷热水设计计算参数额定工况冷水计算温度15湿球温度15相对湿度70%热水计算温度45室外平均风速1.5m/s 最冷工况干球温度-7最冷工况冷水计算温度5湿球温度-8相对湿度70%热水计算温度45室外平均风速3.5m/s表2 主机能效比参考图 （4）、通过上述工况可知，当环境温度在25度以上时主机的能效比（COP）平均都能达到4.0以上，该“余热回收空气源热泵装置”在这样的环境下是相当节能的。 2、洗衣房现场设备安装规划： 10 第二章 “余热回收空气源热泵装置”技术性能优势分析一、系统

7、经济性能比较、分析1、采购成本常常是客户选择产品的决定因素，而对于热水设备而言，这一点是不同的，热水设备的最大费用是运行费用，热水设备的总成本由采购成本、维护成本、运行费用三者构成，在10年的设备总成本中，采购成本仅占5%，维护成本占2%，其余的93%为运行费用。 2、“余热回收空气源热泵装置”的运行费用是目前所有的热水设备中最低，机组比太阳能节能35%，比锅炉节能60%，比燃气热水器节省80%，这是“余热回收空气源热泵装置”与众不同的地方，事实上，即使您现有的热水设备仍可使用，从节能角度来讲，也值得更换，因为使用该设备不足三年就可以让您收回投资成本。3、余热回收空气源热泵装置节能分析由于酒店

8、洗衣房的环境温度比较高，我们可以利用“余热回收空气源热泵装置”把这部分热量集中起来制造热水。以下是以洗衣房利用“余热回收空气源热泵装置”按每天产50000kg的45热水计算，对初始水温（平均）为10的生活用水进行加热，使水温度升到45的经济效益分析。加热热水所需热量： 50000kg×(45-10)×1Kcal/kg.=1750000Kcal 机型比较范围余热回收空气源热泵装置天燃气热水炉加热热水量50000kg50000kg所需热量1750000Kcal1750000Kcal使用能源商用电天燃气能源热值860kcal/度8600kcal/m3加热生活用水年平均效能比420

9、%80%所耗能量484.5度254.37m3能量单价1.00元/度3.8元/m3所需费用/天484.5元966.63元所需费用/年176842.5元352818元“余热回收空气源热泵装置”制热水的同时可产生冷量 (50匹主机)50匹×2500W/匹125KW使用空调设备产生50匹冷量每小时需耗电50匹×750W/匹37.5KW/h使用空调设备产生50匹冷量每天（16小时）耗电37.5KW/h×16小时600KW/h使用空调设备产生50匹冷量按9个月计算需耗电600KW/h×270天162000 KW/h全年节省能效162000元+352818176842

10、元337976元天第三章 系统报价序号名称型号规格数量单位单价（元）总价（元）备注1一、设备部分2空气源热泵XRKFS-384台45500182000 进口谷轮压缩机3引风机、引风管、排风管1项50005000 吊顶内4蓄热水箱10m310立方米200020000 不锈钢保温水箱5储热水箱50m350立方米180090000 不锈钢保温水箱（现场发泡）6恒温循环水泵3台27008100 上海凯泉水泵7供水增压泵1台56005600 上海凯泉水泵8小计310700 9二、材料部分10水泵底座、支架4套4001600 11主机底座、支架、吊架等1项60006000 12电磁阀 DN325个4502

11、250 埃美柯13闸 阀 DN3215个691035 埃美柯14蝶阀 DN328个50400 埃美柯15止回阀 DN324个48192 埃美柯16保温管 DN60500m2512500 华美17Y型过滤器 DN324个86344 埃美柯18水管及各接口配件 1项2000020000 PPR19小计44321 20三、控制系统及配电21系统综合控制柜3个400012000 伊莱克22恒压供水变频控制柜1套1270012700 伊莱克23电线、线管、电缆及配件1项80008000 起帆24小计32700 25四、工程取费26运输起重费1项1000010000 27现场设备安装、布线、水电路并网、调

12、试等15%1项89042 28管理费及利润10%59361 29税收8%47489 30小计205892 31合计593613 32工程总造价（RMB大写）伍拾玖万叁仟陆佰壹拾叁元整（以上报价不包括设备系统以外的进出水管、进出电线电缆的费用）“余热回收空气源热泵装置” 配套完整性说明 所选用的“余热回收空气源热泵装置”机组压缩机采用美国“三洋”牌全封闭矿物性润滑油的名牌涡旋式高效压缩机；机组其它零配件均选用国际知名品牌，经过技术人员精心设计制作，并经过严格的性能测试，确保该机组运行可靠稳定，具有极高的能效比。该“余热回收空气源热泵装置”采用微电脑模糊控制，可以动态检测用户负荷，保持负荷动态匹配

13、，始终保持平稳高效的运行，达到高效节能降耗的目的；机组均有中英文LCD显示和先进的LCD人机界面远程控制和完善的过载、过流、过压、欠流、欠压、欠相、逆相、短路、超温、超压、低油压等保护功能；并且具有完善的自动故障诊断、报警、保护、自动停机功能。 第四章 售后服务一、服务内容1、公司本着橙色服务“心”空间的理念，自购本公司产品起，质量实行三包；主机系统免费保修1年。2、保修期满后只收取材料费及差旅人工费，实行终身服务，同时，售后第一年将跟踪进行换季保养，定期回访，听取用户意见，并实行维修签单制度。3、特别承诺：自接到用户通知之时， 24 小时内赶到用户现场处理。4、长期提供设备维护和技术支持。5

14、、设立用户档案，终身维护，协助使用单位处理常见的各种设备故障，可根据用户要求对控制设备的升级或更换。6、如对本项目的机器出现故障，一时无法解决，为保障业主的急用，我公司根据实际情况提供备用设备急用。7、服务部定期或不定期的对工程回访，听取用户意见，并填写用户信息反馈表，对于回访的信息及时进行处理。二、技术培训1、 为使系统的操作管理人员能熟练地使用、管理、修改整个智能弱电系统，公司针对系统的特点制定了培训计划，先进行基础培训，结束后到现场进行实地考察与操作，以便进一步了解与掌握供水系统，从现场调试开始，免费对操作管理人员进行现场培训，直到系统操作人员能使系统正常运行为止，我方撤出现场。2、 安

15、装培训：通过培训教师的讲解、操作规范，使业主技术人员能了解各设备的电气特性、电气原理，了解各系统设备安装工艺和安装流程。1）内容包括：各子系统的理论基础原理结构，在系统安装前，教员详细讲解各系统设计思想、设计原理并对照已有的设计图和有关标准（规范）进行集中授课，让学员有看懂原理图、框图、流程图和各种标准的图形符号、代号，了解有关的专业名词、参数和技术指标。2）主要设备、器件的作用、安装位置，在施工过程中，结合系统中所使用的设备、器材等实物和说明书，教员在施工现场或机房内进行实地讲解，使学员了解各系统设备安装工艺和安装流程。3）设备的操作与使用：在施工现场对施工方案、操作规程、调试步骤等分阶段授

16、课，掌握接头、接口、节点、工作面的操作手法和要领。要求学员动手操作并达到能独立使用设备，学员可分阶段参与施工，但不作劳力，只以提高其动手能力为目的。3、 维修培训：通过培训教师的讲解，使受训者理解系统原理，配置各系统参数，能对中等难度的故障进排除。1）内容包括：系统总体结构及各水系统相互之间的关系，讲解系统总体架构和工作原理，加强学员的理论知识，为使业主人员更好的掌握维修技能做铺垫。2）系统重要参数的设定和修改，结合系统中所使用的设备、器材等实物和说明书，教员详细讲解特效药各参数的设定依据，使学员能够依据系统运行的实际情况对系统参数进行修改。3）系统设备维修，向学员介绍常用工具和检测仪器的维护和使用方法，模拟故障排除，向学员讲解故障现象和判断故障的思维逻辑与技巧，使学员掌握常见故障的排除方法。在保修期内，学员可参与系统例行检测和维护工作，并作好书面记录。4）预备知识：有较深的电气知识，暧通有较多的了解，有电气维修经验，对制冷设备较多的了解。4、操作人员培训：通过培训教师的讲解、操作示范，使业主技术人员能了解各设备的电气特性、电气原理，了解各管道设备安装工艺和安装流程。1）内容包括各管道系统的理论基础原理结构，在系统安装前
