1、某 办 公 楼 框 架 结 构 设 计专业：土木工程姓名：学号：指导教师： 前 言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。本组毕业设计题目为某办公楼框架结构设计。在毕设前期，我温习了结构力学、钢筋混凝土、建筑结构抗震设计等知识，并借阅了抗震规范、混凝土规范、荷载规范等规范。在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。特别是在SARS肆掠期间，本组在校成员齐心协力、分工合作，发挥了大家的团队精神。在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆

2、满的完成了任务，在此表示衷心的感谢。毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在进行内力组合的计算时，进一步了解了Excel。在绘图时熟练掌握了AutoCAD，以上所有这些从不同方面达到了毕业设计的目的与要求。框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。 二零零三年六月十五日 内容摘要本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。在确定框架布局

3、之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。 是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。关键词： 框架 结构设计 抗震设计 Abstract The purpose of the design is to do the anti-seismic design in the longitudin

4、al frames of axis 2、3、7、8. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear for

5、ce method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the interna

6、l force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing draw

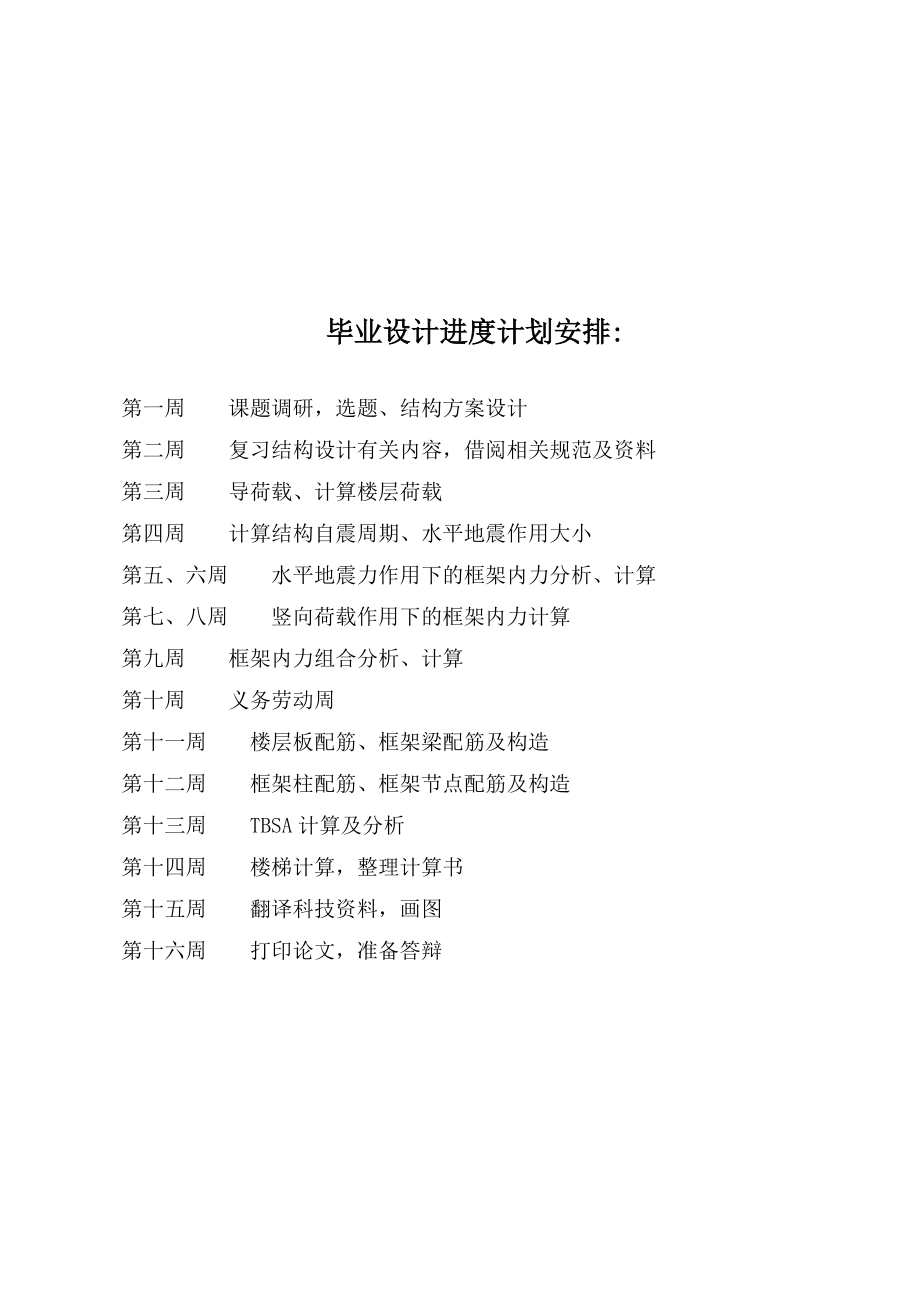

7、ings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end.Keywords : frames, structural design, anti-seismic design毕业设计进度计划安排:第一周

8、 课题调研，选题、结构方案设计第二周 复习结构设计有关内容，借阅相关规范及资料第三周 导荷载、计算楼层荷载第四周 计算结构自震周期、水平地震作用大小第五、六周 水平地震力作用下的框架内力分析、计算第七、八周 竖向荷载作用下的框架内力计算第九周 框架内力组合分析、计算第十周 义务劳动周第十一周 楼层板配筋、框架梁配筋及构造第十二周 框架柱配筋、框架节点配筋及构造第十三周 TBSA计算及分析第十四周 楼梯计算，整理计算书第十五周 翻译科技资料，画图第十六周 打印论文，准备答辩目 录第一部分：工程概况1建筑地点、建筑类型、建筑介绍、门窗使用、地质条件 1柱网与层高 1框架结构承重方案的选择 2框架结

9、构的计算简图 2梁、柱截面尺寸的初步确定 3第二部分：框架侧移刚度的计算5横梁、纵梁、柱线刚度的计算 5各层横向侧移刚度计算 6各层纵向侧移刚度计算12第三部分：重力荷载代表值的计算 13资料准备13重力荷载代表值的计算14第四部分：横向水平荷载作用下框架结构的内力和侧移计算23横向自振周期的计算23水平地震作用及楼层地震剪力的计算24多遇水平地震作用下的位移验算27水平地震作用下框架内力计算28第五部分：竖向荷载作用下框架结构的内力计算32计算单元的选择确定32荷载计算33内力计算40梁端剪力和柱轴力的计算45横向框架内力组合46框架柱的内力组合54柱端弯矩设计值的调整57柱端剪力组合和设计

10、值的调整60第六部分：截面设计62框架梁62框架柱68框架梁柱节点核芯区截面抗震验算78第七部分：楼板设计82楼板类型及设计方法的选择82设计参数82弯矩计算83截面设计87第八部分：楼梯设计91设计参数91楼梯板计算91平台板计算93平台梁计算94第九部分：框架变形验算96梁的极限抗弯承载力计算96柱的极限抗弯承载力计算97确定柱端截面有效承载力Mc98各柱的受剪承载力Vyij的计算 99楼层受剪承载力Vyi的计算100罕遇地震下弹性楼层剪力Ve的计算 101楼层屈服承载力系数yi的计算101层间弹塑性位移验算 103第十部分： 科技资料翻译104科技资料原文 104原文翻译 113第十一部

11、分：设计心得120参考资料 123第一部分：工程概况建筑地点：北京市建筑类型：六层办公楼，框架填充墙结构。建筑介绍：建筑面积约1000平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。门窗使用：大门采用钢门，其它为木门，门洞尺寸为1.2m×2.4m，窗为铝合金窗，洞口尺寸为1.8m×2.1m。地质条件：经地质勘察部门确定，此建筑场地为二类近震场地，设防烈度为8度。柱网与层高：本办公楼采用柱距为7.2m的内廊式小柱网，边跨为7.2m，中间跨为2.4m，层高取3.6m，如下图所示： 柱网布置图 框架结构承重方案的选择：竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传
