液压挖掘机驱动桥故障诊断与排除

1、 液压挖掘机驱动桥故障诊断与排除 一、驱动桥常见故障 驱动桥是由主减速器、差速器、桥壳、半轴和轮边减速器及轮毂等组成。其功用是将传动轴传来的转矩传给驱动车轮，实现转变旋转方向和降速并增大转矩。 对驱动桥的要求： （1）装配时，轴承、主减速器及轮边减速器等协作运动副，均应保留规定的间隙，以防止工作时受热膨胀卡死和保证机件的工作面有足够厚的油膜，轮齿磨损后最大使用间隙不得超过0.4mm；主减速器的主被动齿轮轮齿应有正确的啮合印痕。 （2）要有良好的润滑条件，即合适的润滑油和规定的液面高度，不得有漏油现象。 驱动桥承受较大而简单的力，长期使用引起各机件的必定摩损，加之使用或维护不当，使驱动桥的技术状

2、况变坏。当驱动桥工作时，就会消失异响、漏油、过热或其他现象。 二、驱动桥异响 1、驱动桥异响是技术状况变坏的一种表现，其响声的大小表明技术总部变坏的程度。后桥异响声和时机也不同。异响一般常随挖掘机的行驶速度、行驶条件的变化而变化。 2、缘由分析 （1）齿轮磨损挖掘机行驶时，驱动桥的减速器（主减速器和轮边减速器）和差速器齿轮就会发生磨损，润滑不良时，齿轮磨损速度更快。齿轮的轮齿磨损后失去渐开线外廓几何外形，齿轮啮合时，滚动磨擦削减，滑动磨擦增加，这不仅增大了齿轮的的啮合间隙，同时进一步加速了齿轮的磨损进程，产生了噪声，即异响。此外，齿轮轮齿就向一根悬臂梁，受载后齿根处产生的弯曲应力最大，加之交变

3、荷载的影响，齿轮根部多会产生疲惫裂纹。随着工作时间的延长，疲惫程度增加而裂纹扩展；齿轮轮齿啮合时润滑油会被挤压在啮合齿的裂纹内，裂纹在油液压力的作用下，向深度和长度延长。当齿轮承载力小于荷载时就会折断，俗称打齿。打齿后异响声会更大，甚至还会中断传动或破坏其他机件。 （2）差速器的半轴齿轮和行星齿轮的背后都垫有衬垫。这些衬垫磨损变薄，会使差速器齿轮啮合间隙增大，于是工作时消失不正常的啮合而发出响声。 （3）半轴花键齿磨损，也会使协作间隙增大。传动时，当两协作机件发生转速差，即会产生花键与键槽撞击发出异响声。 （4）轴承的影响轴承多承受交变荷载，工作时不仅会产生磨损，同时还会使滚动体与滚道表面疲惫

4、；当润滑不良时，损坏速度加快而损坏程度更加恶化，因而轴承的滚动体在滚动时，产生不规章的滚动而发出的振动响声；圆锥轴承的预紧度是靠垫片或螺纹（差速器轴承）来调整的，假如调整的预紧度过小，将会使圆锥齿轮轴向窜动造成啮合间隙时大时小，丢失正确啮合而发出异响。损坏时响声更大，甚至会将运动机件卡死。 （5）减速器和差速器的紧固（螺栓）松动，多会产生异响。 （6）润滑不良 齿轮传动时必需要润滑，假如缺油或油品低劣形不成油膜，齿轮轮齿啮合时形成干摩擦，就会发出异响。 （7）装配不当驱动桥的主减速器和差速器等配时，齿轮和轴承的协作件间均应留有肯定的间隙。间隙过大产生异响;间隙过小，齿轮啮合时进轮齿上油膜简单挤

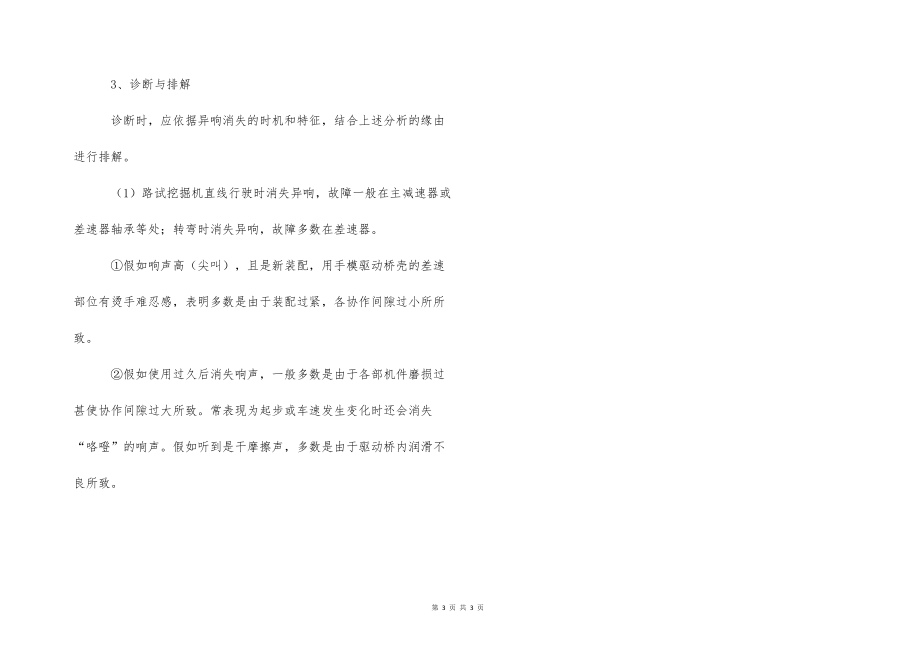

5、破，影响齿面的润滑和冷却，使金属齿面直接接触，形成干摩擦产生高热，传动中形成瞬时高温，相啮合的两齿面就会发生粘在一块的现象，消失金属齿面上沿相对滑动的方向形成伤痕，即称为咬粘。这时，齿轮工作及不平稳，产生很大的振动和噪声。 减速器的主被动齿轮啮合时，应有一个正确的啮合印痕，才能保证啮合良好。假如齿轮轮齿啮合印痕不是匀称分布在节圆线四周，挖掘机行驶时多会发出异响。 3、诊断与排解 诊断时，应依据异响消失的时机和特征，结合上述分析的缘由进行排解。 （1）路试挖掘机直线行驶时消失异响，故障一般在主减速器或差速器轴承等处；转弯时消失异响，故障多数在差速器。 假如响声高（尖叫），且是新装配，用手模驱动桥壳的差速部位有烫手难忍感，表明多数是由于装配过紧，各协作间隙过小所所致。 假如使用过久后消失响声，一般多数是由于各
