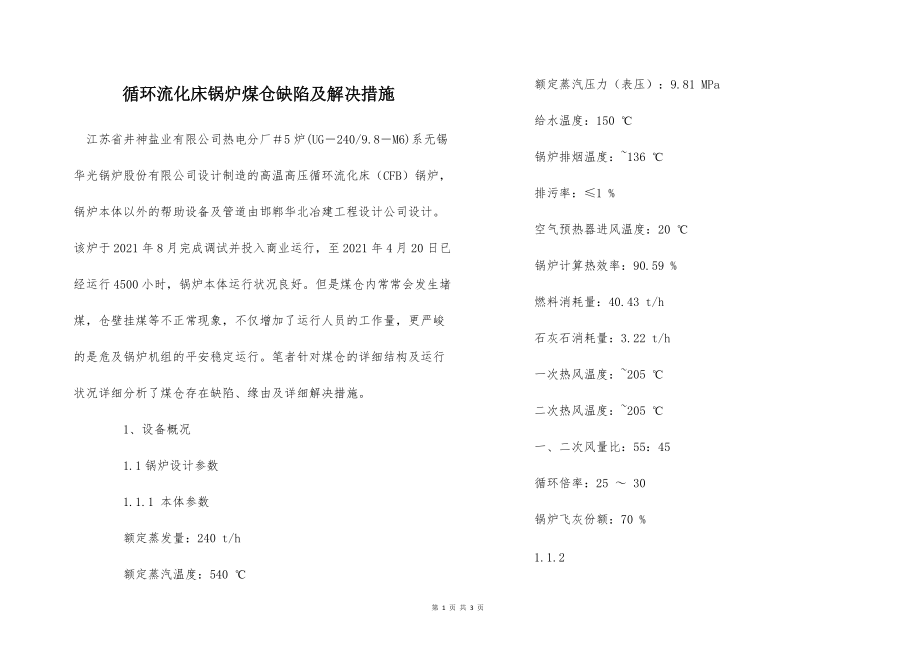

循环流化床锅炉煤仓缺陷及解决措施_第1页
循环流化床锅炉煤仓缺陷及解决措施_第2页
循环流化床锅炉煤仓缺陷及解决措施_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、 循环流化床锅炉煤仓缺陷及解决措施 江苏省井神盐业有限公司热电分厂5炉(UG240/9.8M6)系无锡华光锅炉股份有限公司设计制造的高温高压循环流化床（CFB）锅炉，锅炉本体以外的帮助设备及管道由邯郸华北冶建工程设计公司设计。该炉于2021年8月完成调试并投入商业运行，至2021年4月20日已经运行4500小时，锅炉本体运行状况良好。但是煤仓内常常会发生堵煤，仓壁挂煤等不正常现象，不仅增加了运行人员的工作量，更严峻的是危及锅炉机组的平安稳定运行。笔者针对煤仓的详细结构及运行状况详细分析了煤仓存在缺陷、缘由及详细解决措施。

2、  1、设备概况        1.1锅炉设计参数        1.1.1 本体参数        额定蒸发量：240 t/h        额定蒸汽温度：540         额定蒸汽压力（表压）：9.81 MPa

3、0;      给水温度：150         锅炉排烟温度：136         排污率：1 %        空气预热器进风温度：20         锅炉计算热效率：90.59 %

4、0; 燃料消耗量：40.43 t/h        石灰石消耗量：3.22 t/h        一次热风温度：205         二次热风温度：205         一、二次风量比：55：45        循环倍率：25 30 &

5、#160;      锅炉飞灰份额：70 %        1.1.2        设计煤种        收到基低位发热量Qnet：18653 kJ/kg        收到基全水份Mar：8.5%

6、0;  空气干燥基水份Mad：2%        干燥无灰基挥发份Vdaf：19.18%        收到基灰份Aar：35.2%        收到基碳Car：45.2%        收到基氢Har：3.56%        收到基氧

7、Oar：5.6%        收到基氮Nar0.94%        收到基硫Sar 1%        可磨系数        HG:1.6I        煤的入炉粒度要求：粒度范围010mm，50%切割粒径d50=2mm。

8、0;      1.2给煤系统概况        1.2.1煤仓结构概况        燃煤仓为钢制煤仓，共设计2台200立方的煤仓，煤仓的前后仓壁与水平面的倾向角为60°，每台煤仓从下部分叉后变成2个小煤斗接入两台给煤机，每台煤仓下部的小煤斗的夹角为60°。煤仓内部敷设了耐磨微晶板。小煤斗为方形锥体，小煤斗与给煤机连接管为内经800mm的有缝钢管，该连接管高度为1200mm，在连接管上方安装了电液插板门。煤仓的形状示意图如下所列：        实物图如下：        1.2.2给煤流程        原煤经齿辊破裂机破裂后通过皮带输送至5炉成品煤仓。正常
