TD-SCDMA室分测试培训讲座

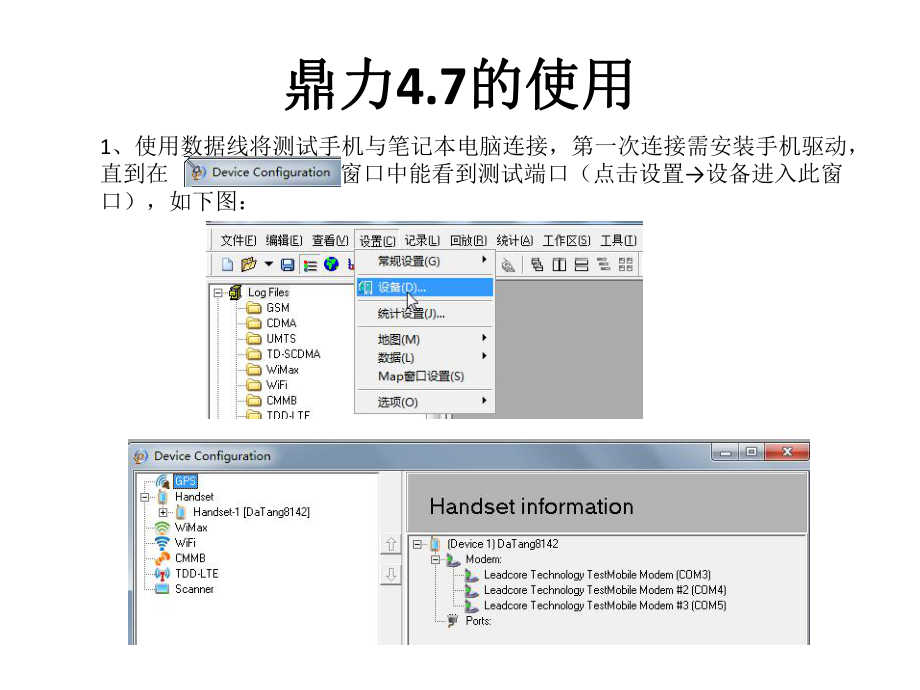

1、第一部分 测试软件鼎力的使用1、鼎力测试、鼎力测试软件与测试手机软件与测试手机简介简介2、鼎力、鼎力4.7的使用的使用3、鼎力、鼎力4.7测试界面测试界面4、鼎力、鼎力4.7窗口介绍窗口介绍5、鼎力、鼎力4.7打点测试打点测试6、鼎力、鼎力4.7测试模板测试模板第二部分 室分测试项目内容第二部分 室分测试分析和案例鼎力测试软件与测试手机简介鼎力测试软件与测试手机简介1、鼎力是珠海鼎力公司开发的一套测试软件，我们常用的是 前台测试软件鼎力 Pioneer89.2、测试手机：大唐8142鼎力鼎力4.7的使用的使用 鼎力软件以及手机驱动安装鼎力鼎力4.7的的使用使用1、使用数据线将测试

2、手机与笔记本电脑连接，第一次连接需安装手机驱动，直到在 窗口中能看到测试端口（点击设置设备进入此窗口），如下图：鼎力鼎力4.7的的使用使用2、右击Handest点击Append添加设备，如下图设置后点击OK。鼎力鼎力4.7的使用的使用3、点击工具栏中连接按钮连接设备（下图红框中按钮）3、点击如下图工具栏 按钮开始录制测试，（弹出下方窗口）再点击一次结束录制。测试结束后点击 将所连接的设备断开。 鼎力鼎力4.7的使用的使用4、测试模板的配置：点击OK开始测试后弹出如下窗口，点击Advance配置测试模板，如下图鼎力鼎力4.7的使用的使用语音测试模板配置鼎力鼎力4.7的使用的使用384和H数据业务

3、测试模板鼎力鼎力4.7的使用的使用VP测试模板鼎力鼎力4.7的使用的使用鼎力鼎力4.7的使用的使用 保存保存工程工程在经过以上各个设置之后，最好对以上的配置做一保存，以方便以后调用本次配置。保存的方法为：在软件图标中选择 按钮：下图的文件名并不是Log文件的名字，而是工程的一个快捷方式。其中会保存前期所有的配置：鼎力鼎力4.7的使用的使用建议保存工程之前对相应指标的阈值色标及统计区间进行设置，具体操作如下1、阈值色标设置：设置常规设置-阈值，弹出以下对话框鼎力鼎力4.7的使用的使用选择 TD-SCDMA DATA，在Field下拉框中选择相应的项目，Colors下即可更改相应的区间数值及其对应

4、的色标，下方的 + - 号用来增加或删除区间个数。2、统计区间设置：软件默认的统计指标区间与客户要求的可能不同，需要在保存工程之前设置一下，以免每次统计前重复劳动。 选择 设置统计设置 弹出以下对话框鼎力鼎力4.7的使用的使用双击TD-SCDMA鼎力鼎力4.7的使用的使用有对号的即为“统计选择数据”输出的报表中的项目,双击即可修改其统计区间鼎力鼎力4.7测试界面测试界面点击左侧菜单栏调用需要的窗口（红色为常用窗口）鼎力鼎力4.7窗口介绍窗口介绍TD Serving+Neighbors：第一行为服务小区，以下为邻小区。参数名称参数名称全称全称取值范围取值范围单位单位参数描述参数描述UARFCNU

5、TRA Absolute Radio Frequency Channel Number032678 主服务小区的主频点CPI 0127 小区识别符RSCPReceived Signal Code Power-115-25dBm主服务小区或邻小区主频点PCCPCH的RSCPCarrierRSSI -94-32dBm载波RSSIPath LossPath Loss30165dB路径损耗Rs/Rn -115-25 dBm小区重选判决准则参数Cell NameCell Name文字 小区名DistanceDistance0100000mUE到基站的距离鼎力鼎力4.7窗口窗口介绍介绍TD Radio ：

6、服务小区的各项无线参数鼎力鼎力4.7窗口介绍窗口介绍TD Radio窗口各参数介绍，详见附件鼎力鼎力4.7窗口窗口介绍介绍Message：查看信令鼎力鼎力4.7窗口窗口介绍介绍Events List： 事件窗口。鼎力鼎力4.7窗口窗口介绍介绍MAP：DT测试中能将地图信息及基站位置信息显示出来，同时手机所在位置能在地图上实时显现出来。（注意：室分打点测试在该窗口中操作）MAP窗口详细介绍见附件：鼎力鼎力4.7打点测试打点测试1、打点测试前需将室分覆盖区域平面图保存为图片。2、点击编辑地图导入，弹出窗口，如图选择导入图片，点击OK后弹出选择图片窗口，导入图片。如下图：鼎力鼎力4.7打点测试打点测

7、试3、点击MAP中的 按钮鼎力鼎力4.7打点打点测试测试3、导入平面图后点击窗口按钮 就可以开始进行打点测试。4、起点必须打第一个点，然后采用步行速度行进测试，视面积大小，均匀打点。注意：1、打点位置必须与测试所处位置一致 2、拐角处必须要打点室分测试项目流程 室分测试项目内容1、 TD-SCDMA PCCPCH覆盖测试覆盖测试：测试测试目的目的：测试小区覆盖的PCCPCH RSCP和 C/I，评估TD-SCDMA网络室内覆盖情况。测试要求：测试要求：根据室分系统设计平面图设计测试路线，尽可能遍布室分覆盖范围内所有区域（道路、绿化区、小区内楼宇的地下楼层、低层、中层、高层公共走廊、楼梯、电梯及

8、房间等区域）；对于房间，应注意对门窗附近的信号进行测量；对于公共走廊、楼梯，应注意对拐角等区域的测量。测试步骤：测试步骤：根据室分实际环境，选择合适的测试路线；以步行速度按照测试路线进行测试；验收标准：验收标准：整体覆盖率PCCPCH RSCP -80dBm且PCCPCH C/I 0dB的概率应大于95%；对于室内走廊、电梯间、地下室、停车场等施工难度较大的空间，PCCPCH RSCP可降低至-85dBm。室分测试项目内容2、室分覆盖信号外泄测试室分覆盖信号外泄测试：测试目的：测试目的：评估小区内无线网络的信号泄露情况 。测试测试要求：要求：室分覆盖区域外10米处路线；当室分覆盖区域外道路距离

9、小区建筑小于10米时，以道路为测试为参考点。测试测试步骤步骤：根据室分外环境，选择测试路线；将测试终端依次锁定到室分系统信源小区，以步行速度沿测试路线行走。验收验收标准：标准：室分信号泄漏至室分覆盖区域外10米处的信号强度-90dBm 或 低于室外主小区10dBm。室分测试项目内容3、语音业务测试语音业务测试：测试目的：测试目的：评估小区覆盖区域内TD-SCDMA语音业务（CS12.2K）的覆盖情况和业务 性能。测试测试要求：要求：根据小区实际环境，选择合适的测试路线，以步行速度按照测试路线进行测试；使用测试终端发起CS12.2K语音呼叫，如无法拨通，则等候15秒后重播；如拨通，则等候45秒，

10、挂断，等候15秒后重播；如果碰到掉话，则记录测试地点，重新建立呼叫，继续进行测试。直至遍历测试路线；使用路测系统记录测试路线上的如下指标：DPCH信道的C/I。结果分析：结果分析： 1.TD-SCDMA语音呼叫建立成功率= TD-SCDMA网接通次数/ TD-SCDMA 网起次数100%； 2.TD-SCDMA语音掉话率= TD-SCDMA网掉话次数/释放前TD-SCDMA网占 用次数100%。验收验收标准：标准：TD-SCDMA语音呼叫建立成功率99%； TD-SCDMA语音掉话率1%；TD-SCDMA MOS值3.0以上占90%。 ；室分测试项目内容4、 TD-SCDMA视频电话业务测试视

11、频电话业务测试：测试目的：测试目的：评估小区覆盖区域内视频电话业务（CS64K）的覆盖情况和业务性能测试测试要求：要求：根据小区实际环境，选择合适的测试路线，以步行速度按照测试路线进行测试；3. 使用测试终端发起CS64K视频呼叫，拨打另一部测试终端，如无法拨通，则等候15秒后重播；如拨通，则等候45秒，挂断，等候15秒后重播；如果碰到掉话，则记录测试地点，重新建立呼叫，继续进行测试。直至遍历测试路线；4. 使用路测系统记录测试路线上的如下指标：终端发射功率和链路层下行误块率，并记录试呼总次数、接通次数和掉话次数。结果分析：结果分析：1.TD-SCDMA视频电话呼叫建立成功率= TD-SCDM

12、A网接通次数/ TD-SCDMA网 起 呼次数 100%； 2. TD-SCDMA视频电话掉话率= TD-SCDMA网掉话次数/释放前TD-SCDMA网占用 次数100%； 3.TD-SCDMA视频电话链路层误块率= TD-SCDMA链路层出错块次数 /TD-SCDMA链 路层传输总块数100% （链路层）。验收验收标准：标准：TD-SCDMA视频电话呼叫建立成功率99%； TD-SCDMA视频电话掉话率1%；TD-SCDMA视频电话链路层误块率1%。室分测试项目内容5、 TD-SCDMA分组数据业务测试分组数据业务测试：测试目的：测试目的：评估小区覆盖区域内PS业务的覆盖情况和业务性能测试测

13、试要求：要求：根据小区实际环境，选择合适的测试点位。测试点应为人员经常活动区域，测试楼层的选点应保证PCCPCH RSCP不小于-80dBm。用测试终端，通过路测系统发起PS64/384K业务。如不能成功，等候15秒后重新激活，直到成功；下载一个20MBYTE文件，记录1分钟的FTP平均下载速率和下行平均BLER。验收验收标准：标准：PS64/384K 应用层平均下载速率 346kbpsPS64/384K 下行BLER 10% 室分测试项目内容6、 TD-HSPA业务业务测试测试：测试目的：测试目的：评估小区覆盖区域内TD-HSDPA业务的覆盖情况和业务性能测试测试要求：要求：根据小区实际环境

14、，选择合适的测试点位。测试点应为人员经常活动且容易采用上网卡上网的区域，测试楼层的选点应保证PCCPCH RSCP不小于-80dBm。 用测试终端，通过路测系统建立发起HSDPA业务。如不能成功，等候15秒后重新激活，直到成功；下载一个100MBYTE文件，记录1分钟的FTP平均下载速率和下行平均BLER。用测试终端，通过FTP工具建立发起HSUPA业务。如不能成功，等候15秒后重新激活，直到成功；上传一个100MBYTE文件，记录1分钟的FTP平均上传速率和上行平均BLER。验收验收标准：标准：TD-HSPA业务应用层下载平均传输速率 1.2mbpsTD-HSPA业务下行BLER 10%室分

15、测试分析 后台分析后台分析1.导导入测试数据：入测试数据：在导航栏中Log Files下面右键点击右键点击TD-SCDMA或双击或双击TD-SCDMA：室分测试分析弹出数据导入窗口如下：点击Import DatasFrom Original File，从硬盘中选择要分析的测试数据：室分测试分析室分测试分析室分测试分析室分测试分析2 数据解码：数据解码：测试数据导入后需要进行解压解码解压解码，以便显示测试数据里的参数、事件等。双击导航栏相应测试数据下的窗口名称：Map，Events List，Message，Graph，TD Radio等可对测试数据进行解码，或在菜单栏“统计”菜单下主被叫联合报

16、表、评估报表等，选择多个文件进行解码，同时获得相关统计报表：室分测试分析当解码进度条消失后即完成解码过程，工作区中将出现刚刚打开的Map窗口，依次双击导航栏中的Events List，Message，Graph等窗口，即可看到相应的各窗口信息：室分测试分析3信令信令窗口操作窗口操作1、信令解码：Message窗口显示指定测试数据完整的解码信息，可以分析三层信息反映的网络问题；自动诊断三层信息流程存在的问题并指出问题位置和原因。每个测试数据都有一个Message窗口，将Message窗口直接从导航栏中拖拽到工作区中或双击Message，即可打开该测试数据的Message窗口。在Message窗口中双击信令，弹出如上图所示的信令解码窗口，显示信令解码信息。室分测试分析2、信令过滤：Message窗口的下拉框显示了当前三层信息的信息类型。用户可以利用该下拉框选择或直接输入需要查找的三层信息名，并利用Message窗口的 按钮框的 和 按钮向上或向下查找指定的三层信息，当查找到第一个该信息类型时，把测试数据的当前测试点移动到相应位置。用户也可以利用鼠标任意点取当前测试点位置。用户也可以利用鼠标点击当前任意测试点，使之成为当前测试点。点击窗口右下角处的 按钮，可以激活Message窗口显示的三层信息详细内容列表。通过对信息类的选择，可以使三层信息
