沉砂池施工计划

1、四川安宁铁钛股份有限公司一车间老一泵站沉砂池建设工程施工方案编制单位：攀枝花市东华建筑工程有限责任公司编制人：审核人：二0一二年七月一日、工程概况混凝土垫层采用100厚C10素混凝土，池底、池壁及飞檐采用C30S6钢筋混凝土，泥斗采用C30混凝土。主要工程量为：I级钢或1407kg,U级钢筋25873kg,垫层C10混凝土12.78m3池底、池壁及飞檐C30S6混凝土170.4m3泥斗C30混凝土139m3防水层处理357m2二、工程进度计划计划开工日期：2012年7月1日；计划完工日期：2012年8月20日。共计50天。三、施工方案根据水池的设计和实际地形地貌，施工前做好改路和施工测量工作，

2、以线路中心线为界进行施工。采用挖掘机开挖基础，预留30cm人工清基，保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，保持基梢干燥。池底及池壁的钢筋制作采用集中加工、现场安装；池底、池壁及飞檐混凝土严格按照设计配合比现拌现用，随时抽样；泥斗混凝土严格按照设计配合比现拌现用。四、施工工艺一车间净水处理系统工程沉砂池结构大样图：结施01结方g04、进行施工。五、原材料1、石料(1)、石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷，足设计要求。2）、石料不得含有防碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质。（3）片石的厚度不应小于150mm（卵

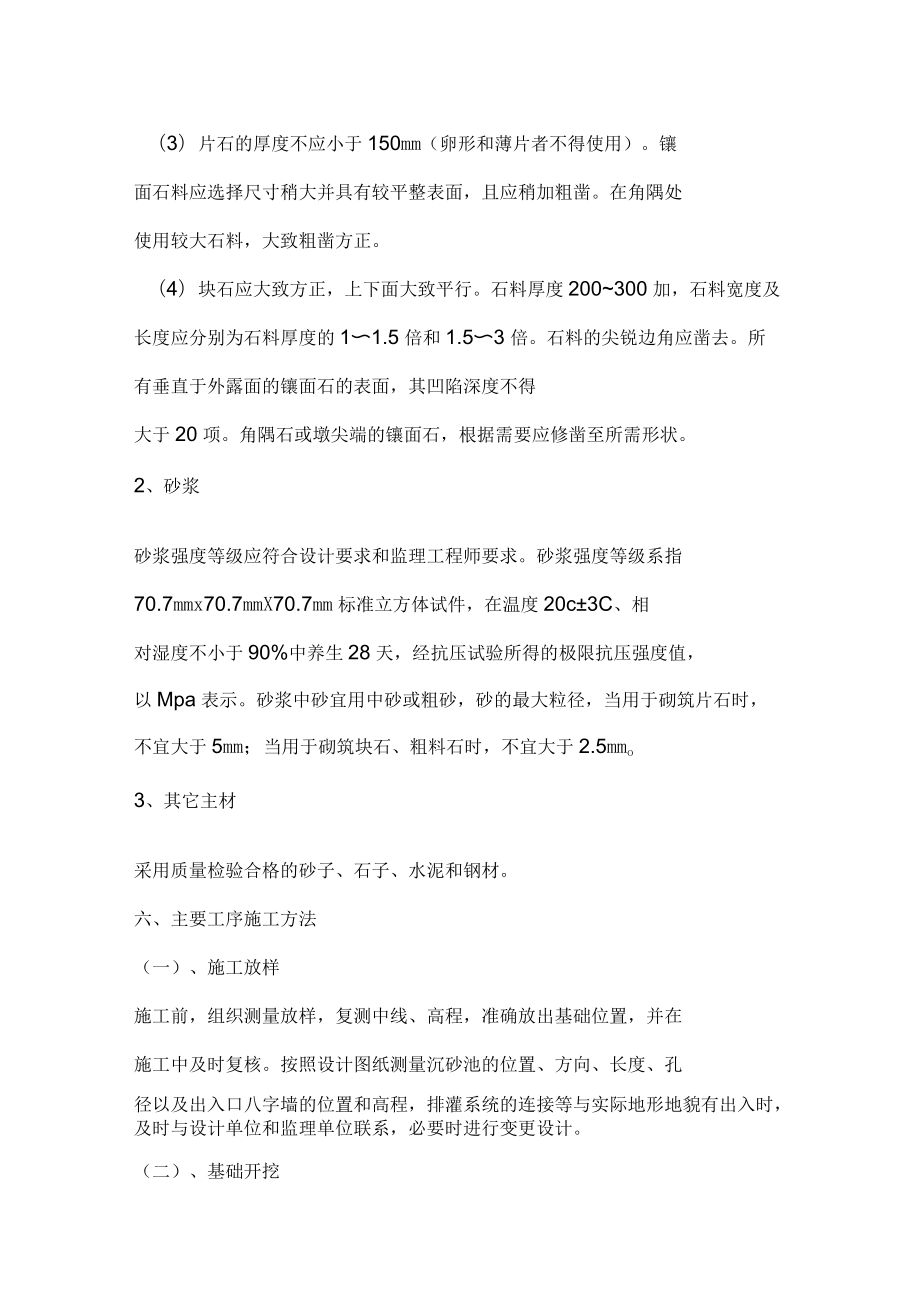

3、形和薄片者不得使用）。镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿。在角隅处使用较大石料，大致粗凿方正。（4）块石应大致方正，上下面大致平行。石料厚度200300加，石料宽度及长度应分别为石料厚度的11.5倍和1.53倍。石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面，其凹陷深度不得大于20项。角隅石或墩尖端的镶面石，根据需要应修凿至所需形状。2、砂浆砂浆强度等级应符合设计要求和监理工程师要求。砂浆强度等级系指70.7mmx70.7mmX70.7mm标准立方体试件，在温度20c±3C、相对湿度不小于90%中养生28天，经抗压试验所得的极限抗压强度值，以Mpa表示。砂浆中

4、砂宜用中砂或粗砂，砂的最大粒径，当用于砌筑片石时，不宜大于5mm；当用于砌筑块石、粗料石时，不宜大于2.5mmo3、其它主材采用质量检验合格的砂子、石子、水泥和钢材。六、主要工序施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。按照设计图纸测量沉砂池的位置、方向、长度、孔径以及出入口八字墙的位置和高程，排灌系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。（二）、基础开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。土质基坑开挖采用挖掘机开挖，人工配合，预留30cm厚人工清基，弃土石、材料及机具堆放设

5、置在距坑顶边缘1.02.0m外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。保证基础开挖符合设计图纸要求及规范有关规定。当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，采取适当措施进行处理，当达到设计和规范要求后进行下道工序。（三）、基础施工底板钢筋加工制作集中在工作间完成，依据设计图纸放样下料，严格按照设计图纸的钢筋数量、尺寸和形状弯制，钢筋焊接采用双面焊，焊缝长度不小于5d,焊缝饱满，其它技术要求严格执行规范。加工合格现场安装。底板钢筋安装完毕经监理工程师检验合格后及时进行基础混凝土作业。混凝土基础严格按照设计和规范的要求施工

6、，需要立模时，采用标准化的组合钢模板，按照设计图纸寸尺安装模板，采用架管支撑加固。混凝土严格按照设计配合比现拌现用，利用滑槽将混凝土滑入模内，按照混凝土施工作业规范要求分层浇筑，插入式振动棒振捣。浇筑底板顶面时，应控制好流水面高程和大面平整度，底板顶面与墙身结合面除拉毛或凿毛外，其他按照公路桥涵施工技术规范要求进行处理。（四）、池壁、隔墙及飞檐施工1、池壁、隔墙及飞檐加工制作集中在工作间完成，依据设计图纸放样下料，严格按照设计图纸的钢筋数量、尺寸和形状弯制，钢筋焊接采用双面焊，焊缝长度不小于5d,焊缝饱满，其它技术要求严格执行规范。加工合格现场安装。2、池壁、隔墙及飞檐立模池壁、隔墙及飞檐钢筋

7、安装完毕经监理工程师检验合格后方可立模。侧模、底模立模使用标准组合钢模板，采用满堂碗扣支架方式。支架采用1.2X0.9X1.2m（长x宽高）的间距拼接，用斜拉杆将整个支架连成整体。安装支架前，对底模上的垫木详细检查，准确调整支架垫木的顶部标高，必要时按照规范要求预留一定的预拱度。支架安装完毕后，对其平面位置、顶面标高、节点连接及纵横向稳定性进行全面检查，确认无误后安装标准钢模板，模板均匀的刷好脱模剂，模板接缝密合，相邻模板高差不大于2mm模板平面度控制在5mmz下。模板尺寸正确无误，其误差控制在规范允许范围之内。经监理工程师验收合格后安装盖板钢通。3、混凝土浇筑及时进行基础混凝土作业。混凝土基

8、础严格按照设计和规范的要求施工，需要立模时，采用标准化的组合钢模板，按照设计图纸寸尺安装模板，采用袈食支撑加固。混凝土严格按照设计配合比现拌现用，利用吊车、料斗灌入模内，按照混凝土施工作业规范要求分层浇筑，插入式振动棒振捣。注意观察到混凝土不再下沉，表面泛浆，水平有光泽时即可缓慢抽出振捣棒，抽出速度过快可导致混凝土内部产生空洞。同时，由专人负责观察模板的变化，随时检查支撑等，以防止意外情况的发生。浇筑混凝土时，要注意预埋锚栓钢筋。当混凝土强调达到5Mpa以上时，经监理工程师同意后拆除模板，拆完后及时用草袋覆盖，由专人洒水养生。4、拆模盖板硅强度达到2.5Mpa时，方可拆除侧模。底部模板在硅强度

9、达到设计强度的85必上，方可拆除。拆模时自上而下，左右对称进行，拆模中要注意安全，由专人负责，统一指挥。经监理工程师检查合格后，对台背进行回填养护（五）、防水层池内外壁用7.5号砂浆抹平，内壁及底板采用砂浆防水两度，每度厚度1-1.5mm。其它技术要求按照规范和监理工程师的指示施工。（六）、八字墙施工八字墙基础为C30P6昆凝土，施工时与池壁一起进行。施工方法和池壁的施工方法一样。（七）、泥斗施工泥斗为C30混凝土，施工方法和池底板的施工方法一样。（八）、附属工程附属工程按照设计图纸的尺寸、高程放样后组织施工，严格执行有关施工规范的要求，确保工程质量。（九）、台背回填1、台背填土必须涵身混凝土

10、强度达到设计强度的80%以后，方可进行回填。2、采用经监理工程师批准的能够充分压实的回填材料，严禁采用草皮土、垃圾和有机土回填。（十）、雨季施工水池周围结合实际地形地貌，完善雨季防排水设施。现场布置，材料、机具的堆放位置要合理，科学。对废旧的水渠要及时修复利用，按照“疏、导、截”的原则确保“三沟”畅通。七、质量保证措施和质量检验标准（一）、质量保证措施质量保证体系见图结施01结施04，质量保证措施如下：1、 开展全面质量管理抓好质量教育，加强全员质量意识，牢固树立“百年大计，质量第一”的观念。从材料的采购供应、质检验收到各个工序的施工生产过程，竣工验交等执行全过程管理，用良好的工作质量来保证工

11、序质量，把全面质量管理的思想、方法确实应用到本标段施工的全过程。2、 健全质量检查机构、加强质量监督检查在项目经理部设置安全质量部，有专职质检工程师对整个工程进行全方位施工检测。同时队级设质检员，工班有专人兼职质检工作。施工时坚持自检、互检、交接检制度，使工程质量在施工全过程都处于受控状态之中。3、 严格质量标准工程严格按标准化作业，做到工序有标准，有检查，凡是检查都要有结论（按奖罚条例执行）。各项工程的主要工序，严格按照作业标准进行操作，把新技术、新工艺、新方法，运用到各项施工生产中去，切实保证标准化作业质量。4、 、严格控制质量程序严格执行监理工程师签证制度，上一道工序没有通过，下一道工序

12、不得进行。5、 严格奖惩制度明确质量责任，实行工资、奖金与工程质量挂钩，奖罚分明。6、 、严把材料关外购材料必须三证（出厂证、合格证、检验证）齐全，进场后需按规定抽检，合格后方可使用。材料必须选择质量好，信誉高的厂家订购。（二）、质量检验标准1、涵台地基承载力必须满足设计要求。2、沉降缝、防水层、台背填土应按施工规范和图纸要求施工。3、外观鉴定（1）、涵身直顺，涵底铺砌密实平整。（2）、进出口与上下游沟槽连接顺适，流水畅通，无滞留物。(3)、帽石及一字墙或八字墙平直，无翘曲现象。4、典混凝检查项目，见浇筑报告项次检查项目规定值或允许偏差检查方法i混凝土强度(Mpa在合格标准内按公路工程质量检验评定标准2高度(mm-10,+5用尺检查3个断面3宽度(mrm±304顶板厚度不小于设计值尺量：检查35处5平整度(mm52m直尺：每10m检查2处X3尺6侧板和底版厚度不小于设计值尺量：检查35处八、安全保证措施安全保措施如下：1、安全管理制度、所有与施工有关人员在施工现场必须持有上岗证、带安全帽，否则予以1050元不等的罚款。、施工队每天进行施工安全检查并做好详细记录，提出保持或改进措施，并落实实行。、坚持以自查为主，互查为辅，边查边改的原则；主要查思想、查制度、查纪律、查领导、查隐患、查事故处理。结合季节特点，重点查
