周界系统验收标准(1)

1、安全防范系统质量验收记录表A-GC001单位工程名称沈阳地铁1、2号线监控系统完善工程 分部工程名称周界报警系统分项工程名称电子围栏报警系统验收部位 十三号街车辆段施 工 单 位沈阳东软系统集成工程有限公司项目经理祁雪 施工质量验收标准名称及编号GB 12663 防盗报警控制器通用技术条件 GB/T 7649-2008 脉冲电子围栏及其安装和安全运行 GB 50348 安全防范工程技术规范 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1产品型号与订购合同一致符合要求符合要求2外观无明显缺陷，标签及附件齐备，标示清晰规范符合要求3报警控制主机布防/报警/撤防/记录查

2、询等功能正常符合要求4报警控制主机与管理软件通讯正常，在管理软件上对报警控制主机可实现布防/撤防/记录查询等符合要求5电子围栏在高压状态下，用一根导线一端与围栏任意一根合金线短接，导线另一端与围栏任意相邻的一根合金线靠近5mm,导线与合金线靠近部位会产生高压火花符合要求6用导线将围栏任意相邻两根合金线短接，围栏主机产生报警；符合要求7断开围栏任意一根合金线，围栏主机产生报警符合要求8断开围栏主机电源，围栏主机输出信号改变（常闭变开路，常开变闭合）符合要求一般项目1报警控制主机键盘操作灵活，中文显示界面清晰，符合要求2电子围栏立杆整齐、牢靠，合金线接头可靠，警示牌排列均匀符合要求施工单位检查评定

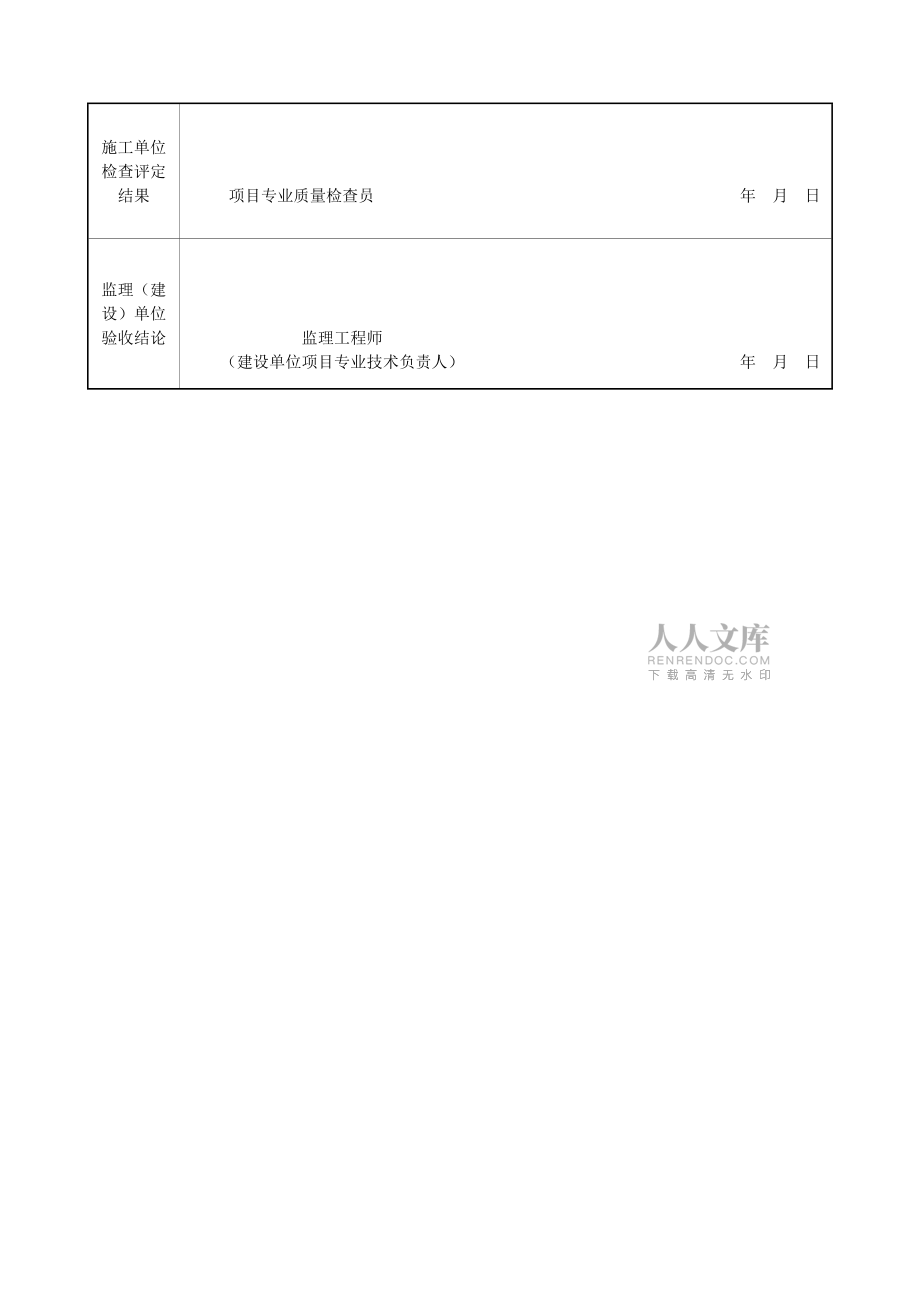

3、结果项目专业质量检查员 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日检 验 规 定 和 说 明适用范围：本节适用于电子围栏周界防范系统质量检验与验收。检验批的划分：按照一套报警控制主机作为一个子系统划分检验批。检查数量：主要设备全检，配件类抽检。主控项目：1、 电子围栏设备到达现场应进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。 检验数量：全部设备。 检验方法：对照设计文件检查出厂合格证等质量证明文件，并观察检查外观及形状。2、 产品外观无明显缺陷，标签及附件齐备，标示清晰规范检验数量：全部检查。检验方法：目测3、 报警控制主机键盘布

4、防/报警/撤防/记录查询等功能正常； 检验数量：全部设备。 检验方法：通过报警控制主机操作，设置布防/报警/撤防/记录查询等功能正常。 4、电子围栏主机与报警控制主机的中心管理软件通讯正常，可通过操作管理软件对电子围栏主机进行布防/撤防等； 检验数量：全部设备。 检验方法：通过操作管理软件对电子围栏主机进行布防/撤防等； 5、电子围栏在高压状态下，用一根导线一端与围栏任意一根合金线短接，导线另一端与 围栏任意相邻的一根合金线靠近5mm,导线与合金线靠近部位会产生高压火花； 检验数量：全部检查。检验方法：施工现场技术人员操作配合，验收人员现场观察检查。 6、用导线将围栏任意相邻两根合金线短接，围

5、栏主机产生报警；检验数量：全部检查。检验方法：施工现场技术人员操作配合，验收人员现场观察检查。 7、断开围栏任意一根合金线，围栏主机产生报警；检验数量：全部检查。检验方法：施工现场技术人员操作配合，验收人员现场观察检查。 8、断开围栏主机的电源，围栏主机输出信号发生改变；检验数量：全部检查。检验方法：施工现场技术人员操作配合，验收人员现场观察检查。一般项目：1、主机键盘操作灵活，中文显示界面清晰；检验数量：全部检查。检验方法：按键操作，目测。 2、电子围栏立杆整齐、牢靠，合金线接头可靠，警示牌排列均匀；检验数量：全部检查。检验方法：目测。三：参照标准GB 12663 防盗报警控制器通用技术条件

6、 GB/T 7649-2008 脉冲电子围栏及其安装和安全运行 GB 50348 安全防范工程技术规范 安全防范系统质量验收记录表A-GC002单位工程名称沈阳地铁1、2号线监控系统完善工程 分部工程名称周界报警系统分项工程名称激光对射报警系统验收部位浑南停产场施 工 单 位沈阳东软系统集成工程有限公司项目经理祁雪 施工质量验收标准名称及编号GB 12663 防盗报警控制器通用技术条件 GB 10408.4-2000 入侵探测器 第四部分 主动红外入侵探测器 GB 50348 安全防范工程技术规范 施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1产品型号与订购合同一

7、致符合要求符合要求2外观无明显缺陷，标签及附件齐备，标示清晰规范符合要求3报警控制主机布防/报警/撤防/记录查询等功能正常符合要求4任意遮断上面两光束或者任意遮断下面两光束，激光对射报警正常（单组遮断报警状态）符合要求5将激光对射断电，激光对射报警正常符合要求一般项目1报警控制主机键盘操作灵活，中文显示界面清晰符合要求2激光对射安装牢固，无松动符合要求施工单位检查评定结果项目专业质量检查员 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日检 验 规 定 和 说 明适用范围：本节适用于激光对射周界防范系统质量检验与验收。检验批的划分：按照一套报警控制主机作为

8、一个子系统划分检验批。检查数量：主要设备全检，配件类抽检。主控项目：1、 激光对射设备到达现场应进行检查，其型号、规格、质量应符合设计要求及相关产品标准的规定。 检验数量：全部设备。 检验方法：对照设计文件检查出厂合格证等质量证明文件，并观察检查外观及形状。2、 产品外观无明显缺陷，标签及附件齐备，标示清晰规范检验数量：全部检查。检验方法：目测3、 报警控制主机键盘布防/报警/撤防/记录查询等功能正常； 检验数量：全部设备。 检验方法：通过报警控制主机操作，设置布防/报警/撤防/记录查询等功能正常。4、 任意遮断上面两光束或者任意遮断下面两光束，激光对射报警正常（单组遮断报警状态）；检验数量：全部设备。检验方法：施工现场技术人员操作配合，验收人员现场观察检查。5、 将激光对射断电，激光对射报警正常；检验数量：全部检查。检验方法：施工现场技术人员操作配合，验收人员现场观察检查。一般项目：1、主机键盘操作灵活，中文显示界面清晰；检验数量：全部检
