地暖系统毕业设计答辩

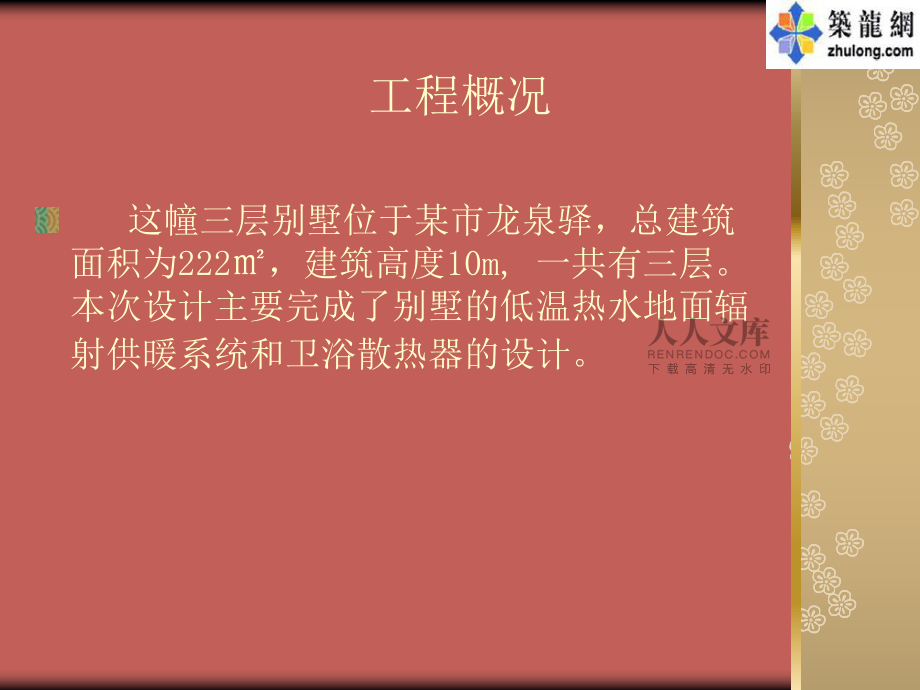

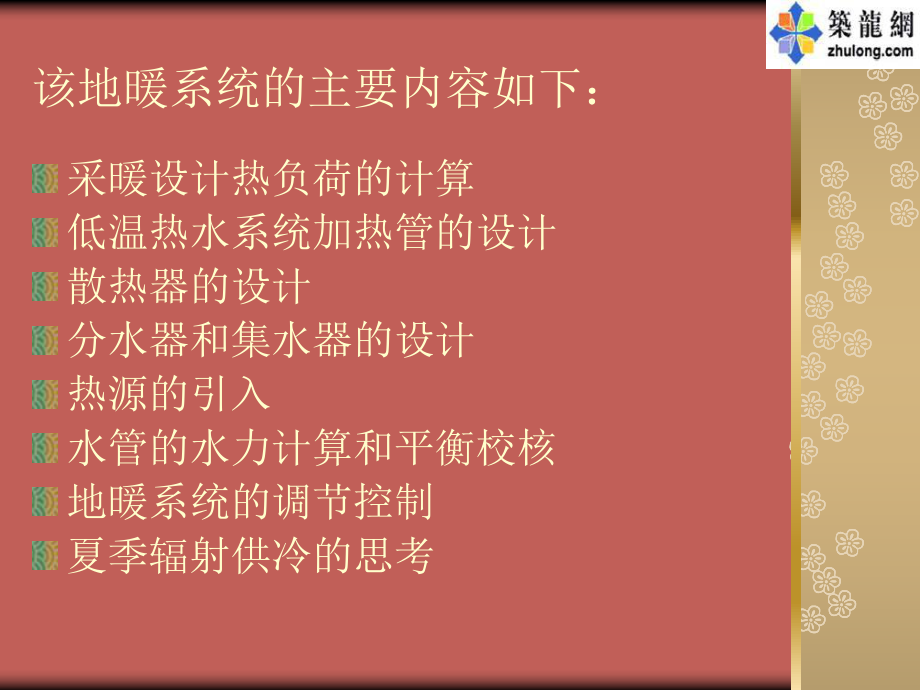

1、本科学士学位毕业设计答辩题目： 某山庄地暖系统设计答辩人：学号：导师：工程概况这幢三层别墅位于某市龙泉驿，总建筑面积为222，建筑高度10m, 一共有三层。本次设计主要完成了别墅的低温热水地面辐射供暖系统和卫浴散热器的设计。 设计气象参数室外气象参数供暖室外计算（干球）温度2 冬季室外风速0.9m/s 冬季室外相对湿度80%冬季最低日平均温度-1.1 室内设计参数地暖的供回水温度：56/48散热器的供回水温度：56/48室内温度：卫生间22，餐厅、卧室、阳光书房、起居室、衣帽间、楼梯间、女儿房20。 该地暖系统的主要内容如下：采暖设计热负荷的计算低温热水系统加热管的设计散热器的设计分水器和集水

2、器的设计热源的引入水管的水力计算和平衡校核地暖系统的调节控制夏季辐射供冷的思考采暖设计热负荷的计算围护结构传热耗热量的计算 Q1=kf(tn-tw)a冷风渗透耗热量的计算 V=Lln Q2=0.278Vpwcp(tn-tw)采暖设计热负荷的计算冷风侵入耗热量的计算 Q3=Nkf(tn-tw)a地面散热量的计算 计算地表面平均温度公式： tpj=tn+9.82*(qx/100)0.969低温热水系统加热管的设计加热管的布置宜采用回字型或直列型。加热管内水的流速不宜小于0.25ms。地面的固定设备和卫生洁具下，不应布置加热管。查表确定PB加热管的间距。计算每个环路PB管的长度。散热器的设计散热器的

3、选型原则散热器的选型计算Q=Qn(t64.5)n 分水器和集水器的设计分集水器分支环路不宜多于8路 分集水器最大断面流速不宜大于0.8ms 分集水器上阀门的设置分集水器的长度确定分集水器的放置位置热源的引入根据采暖需求选择一台“法罗力多米康柏特”室内型燃气壁挂炉 ，它的功率是18KW。壁挂炉的放置位置。水管的水力计算和平衡校核首先根据公式 ：G=0.86Q（t,g- t,h）计算出各管段的流量。查地板采暖与分户热计量技术上的附表5-3-1，选出合理的管径、比摩阻、流速。修正比摩阻。统计出各个管段的总局部阻力系数。水管的水力计算和平衡校核根据公式 ： Py=RL 算出各管段的沿程阻力损失。根据公

4、式 ： Pi=v22 算出各管段的局部阻力损失。根据公式 ： P=Py+Pi 算出各管段的总压力损失。根据公式 ：不平衡率=（P1-P2）P110015%，校核并联管路之间的水力平衡。 地暖系统的调节控制低温热水地面辐射供暖系统构成：1、热源：壁挂炉；2、总管部分：含分水器到锅炉的总管，保温带、分水器、阀门、过滤器等；3、地下盘管部分：含地暖盘管、铝箔、钢丝网等其他辅材组成；4、散热器部分：含埋地管、排气阀、自动恒温阀、流量平衡阀；5、地暖温控部分：含温控面板、温控阀、执行器三部分组成。地暖系统的调节控制整个系统的温度调节主要是靠分集水器调节。分水器的各出水支路具备流量平衡的调节装置；集水器的各回水支路配有恒温调节装置，同时在分水器连接的主管上加装电动二通阀，它受相应回路上的室温控制器的控制，可实现地暖分区温度的自动控制。 地暖系统的调节控制分区控制：一般家庭生活分为动、静两个区域，动区往往是大开间，即多环路同在一个采暖区，这样的空间宜采用电动二通阀+室温控制器形成区域控制，其中温控器可选用一周/一天编程定时恒温控制，温控器备有控制锅炉的联动输出。当房间温度达到设定的舒适温度时，电动阀自动关闭、也可以使锅炉停止工作。在确保舒适的前提，实现自动化控制与节能运行。 夏季辐射供冷的思考它必须与置换通风结合，将室外新风经过除湿处理后送入室内，既解决了新风问题，又降低了室
