多彩用保护胶和分散相乳液的筛选

1、多彩用保护胶粉和分散相乳液的筛选李广军 王波 刘洪亮（河北晨阳工贸集团有限公司 河北保定徐水 邮编：072550）摘要：讨论了保护胶和分散相乳液的反应性，保护胶和纤维素的反应性，分散相乳液中加入色浆后的渗色、渗乳液性。关键词： 反应性 纤维素 渗色 渗乳液1试验目的本公司水性多彩涂料经过近几年的发展各方面都已经基本稳定，但是有些问题还是存在，如：多彩涂料的初始粘度和最终粘度会有10%左右差异，做出的多彩通透性不够，做出的彩粒软硬可调性不大，有轻微的渗色、渗乳液。本次试验目的如下：a、 找出性能稳定、供应充分、市场上使用率高且和保护胶粉适应性广的多彩分散相乳液乳液(和保护胶最好不反应或者反应性小

2、，便于控制粘度)。b、 找出性能稳定、供应充分、市场上使用率高且和保护胶粉适应性广的多彩纤维素(和保护胶反应性快速、充分，便于控制粘度、粒子软硬度)。c、 做出的分散相，加入色浆后易调色d、 做出的分散相，造粒后有较好的防渗色、防渗乳液性2试验2.1 主要原材料 RS-6733乳液(巴德富集团)、BLJ-938乳液(上海保利佳化工)、 BLJ-9381乳液(上海保利佳化工)、BLJ-9385乳液(上海保利佳化工)、GTS保护胶粉(上海网格国际贸易有限公司)、GES保护胶粉(上海网格国际贸易有限公司)、S-482保护胶粉(洛克伍德)、AP525保护胶粉(美国钻石化学)、250HBR纤维素(亚什兰

3、)、MP-033改性膨润土(美国钻石化学)、HE-10K纤维素(亚什兰)、Plus 330PA纤维素(亚什兰，下面简称330)、451FQ纤维素(阿克苏诺贝尔)、481FQ纤维素(阿克苏诺贝尔)、AMP-95多功能助剂(陶氏化学)、去离子水。2.2 试验仪器JSF-550多用途搅拌机、电子称。2.3 保护胶和分散相乳液的反应性在保护胶和清漆的反应性中，保护胶首先方案和备选方案的保护为首先AP 525，GTS、S-482的单一保护胶作为备选方案。此次筛选时，用此三种保护胶测试分散相的稳定性。测试时为保证与我公司现有配方一致性(现有配方中，保护胶粉加入量为0.3%、乳液为30%，纤维素为1%)，保

4、护胶粉：分散相乳液=0.3:30。保护胶粉制成7%的保护保护胶液，其中GTS用现成的8%的保护胶液。GES因在与连续相的试验中有比较好耐水性，所以本次实验再次考虑。测试配方如下：表1-1：保护胶和分散相乳液的反应性配方编号配方3-1配方3-2配方3-3配方3-4配方3-5配方3-6配方3-7配方3-8原材料保护胶7%S-48225.7125.717%AP-52525.7125.718%S-GTS22.522.57%S-GES25.7125.71乳液RS-6733180180180180938180180180180总计205.71205.71202.5205.71205.71205.71202

5、.5205.71初始粘度(ku)54.550.954.251.85050.351.851.54h粘度(ku)83.251.570.572.452.154.557.859.6翌日粘度(ku)87.6537672.458.460.467.577.6粘度变化率0.38 0.04 0.29 0.28 0.14 0.17 0.23 0.34 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度 由此表知，AP 525表现最优-和两种乳液反应性均较小。GES表现较差，接下来试验中不再考虑。表1-2：保护胶和分散相乳液的反应性配方编号配方3-13配方3-14配方3-1

6、5配方3-16配方3-17配方3-18配方3-19配方3-20原材料保护胶7%S-48225.7125.717%AP-52525.7125.718%S-GTS22.522.57%S-GES25.7125.71乳液93811801801801809385180180180180总计205.71205.71202.5205.71205.71205.71202.5205.71初始粘度(ku)78.2100.3103.4100.384.683.3110.2101.74h粘度(ku)134130.6129.3粘度高，无法测出135.8130.4翌日粘度(ku)139.9粘度高，无法测出粘度变化率0.44

7、 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度 按此表的配方做试验时，粘度迅速增稠，因反应剧烈，做出的分散相里面有很多小颗粒。 由保护胶和乳液反应性知，9381、9385为反应性乳液。和保利佳厂家交流时，对方人员说：做出反应性乳液的目的是为了增加内聚力，故接下来试验继续考虑。GES和此次测试乳液均反应较大，接下来试验中不再考虑。2.3 分散相乳液中加入纤维素后和保护胶的反应性根据已知的多彩成粒原理，现有的单一保护胶做多彩涂料，均为纤维素和保护胶轻微反应，其它辅助反应，使做出的多彩粒子软硬适中、可调。一般的配方中纤维素用量为1%，所以配方设计为：保

8、护胶粉：纤维素：分散相乳液=0.3:1：30。测试配方如下(按我公司现有配方总量200算，去掉颜填料、助剂，添加AMP-95 0.1%)： 表2-1：乳液为6733时S-482和不同纤维素的反应性配方编号配方4-1配方4-2配方4-3配方4-4配方4-5原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液RS-67336060606060保护胶7%S-4828.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77180.77

9、初始粘度(ku)115.7110.4108.6109.2111.6翌日粘度(ku)110.2112111.4111.8114.210天粘度（KU）111.2110.2109.6110.6114.4粘度变化率-0.04 0.00 0.01 0.01 0.02 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。表2-2：乳液为6733时AP 525和不同纤维素的反应性配方编号配方4-6配方4-7配方4-8配方4-9配方4-10原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332H

10、E10K0.43300.8451FQ1481FQ1乳液RS-67336060606060保护胶7%AP-5258.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77180.77初始粘度(ku)107.4107.5106.7101.8111.9翌日粘度(ku)108.5114.5111.4104.2112.610天粘度（KU）106.4107.2108.299110.2粘度变化率-0.01 0.00 0.01 -0.03 -0.02 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/

11、初始粘度由表知，分散相几乎没有后增稠现象的发生。250HBR和330复配粘度明显偏低(试验中发现多彩分散相造粒粘度一般105KU-125KU比较好)。表2-3：乳液为6733时GTS和不同纤维素的反应性配方编号配方4-11配方4-12配方4-13配方4-14配方4-15原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液RS-673360606060608%S-GTS7.57.57.57.57.5AMP-950.20.20.20.20.2总计179.7179.7179.7179.7179.7初始粘度(

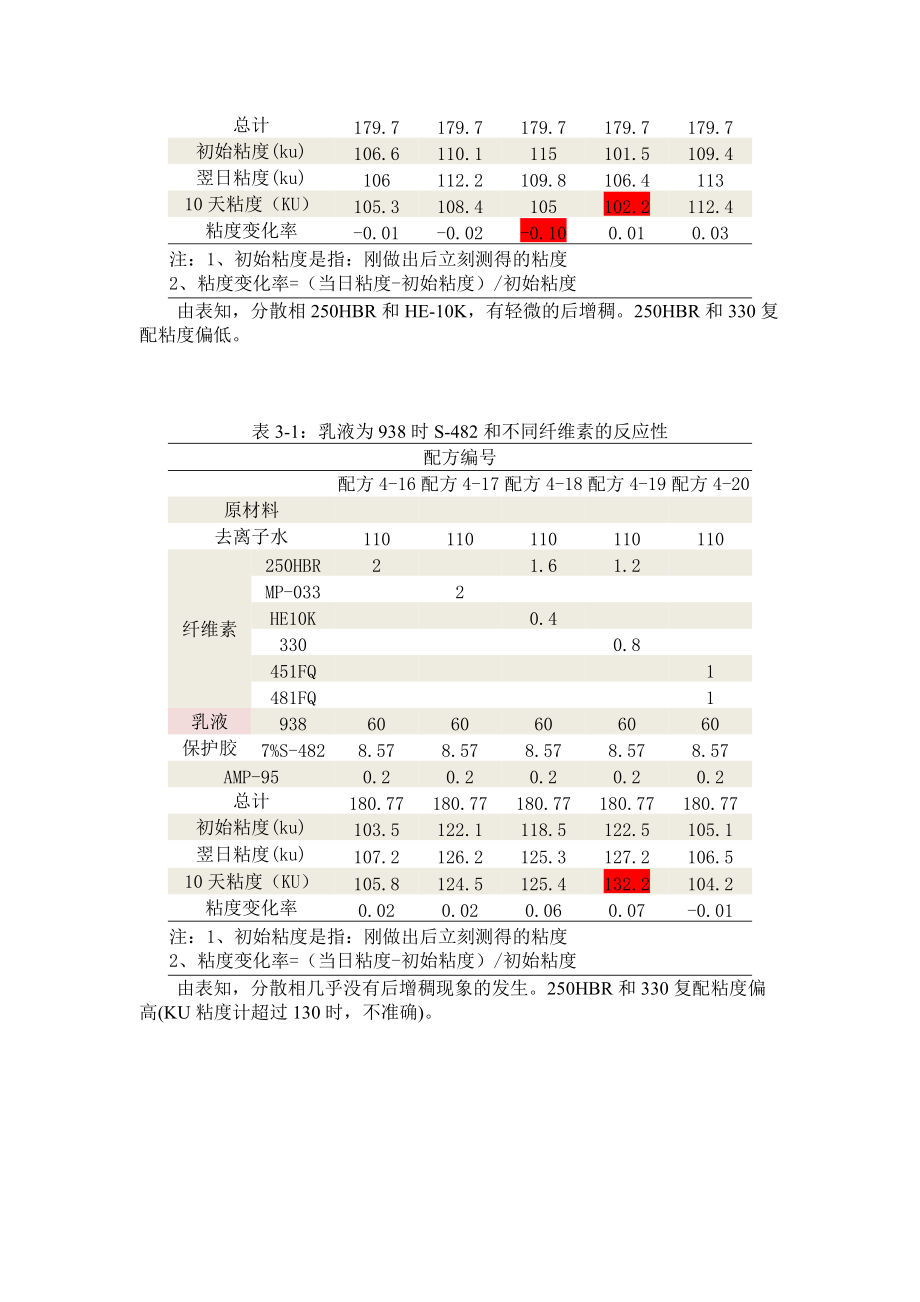

12、ku)106.6110.1115101.5109.4翌日粘度(ku)106112.2109.8106.411310天粘度（KU）105.3108.4105102.2112.4粘度变化率-0.01 -0.02 -0.10 0.01 0.03 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相250HBR和HE-10K，有轻微的后增稠。250HBR和330复配粘度偏低。表3-1：乳液为938时S-482和不同纤维素的反应性配方编号配方4-16配方4-17配方4-18配方4-19配方4-20原材料去离子水110110110110110纤维素25

13、0HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液9386060606060保护胶7%S-4828.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77180.77初始粘度(ku)103.5122.1118.5122.5105.1翌日粘度(ku)107.2126.2125.3127.2106.510天粘度（KU）105.8124.5125.4132.2104.2粘度变化率0.02 0.02 0.06 0.07 -0.01 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变

14、化率=（当日粘度-初始粘度）/初始粘度 由表知，分散相几乎没有后增稠现象的发生。250HBR和330复配粘度偏高(KU粘度计超过130时，不准确)。表3-2：乳液为938时AP 525和不同纤维素的反应性配方编号配方4-21配方4-22配方4-23配方4-24配方4-25原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液9386060606060保护胶7%AP-5258.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77

15、180.77初始粘度(ku)107.5115.4119.2127.5104.6翌日粘度(ku)109.6116.2125.6133.8106.21周粘度（KU）108.9120.2126.9139.4106.2粘度变化率0.01 0.04 0.06 0.09 0.02 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度 由表知，分散相几乎没有后增稠现象的发生。250HBR和330复配粘度偏高(KU粘度计超过130时，不准确)。表3-3：乳液为938时GTS和不同纤维素的反应性配方编号配方4-26配方4-27配方4-28配方4-29配方4-30原材料去离

16、子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液9386060606060保护胶7%S-4827%AP-5258%S-GTS7.57.57.57.57.5AMP-950.20.20.20.20.2总计179.7179.7179.7179.7179.7初始粘度(ku)103.8116.6118123.2104.3翌日粘度(ku)107.8124122.5130.2108.21周粘度（KU）107.6123.8126.5136.8108.8粘度变化率0.04 0.06 0.07 0.10 0.04 注：1、初始

17、粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。250HBR和330复配粘度偏高(KU粘度计超过130时，不准确)。表4-1：乳液为9381时S-482和不同纤维素的反应性配方编号配方4-31配方4-32配方4-33配方4-34配方4-35原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液93816060606060AMP-950.20.20.20.20.2保护胶7%S-4828.578.578.578.578.57总计180.

18、77180.77180.77180.77180.77初始粘度(ku)116.8117.4110.8110.5115翌日粘度(ku)120.3122.1117117.31211周粘度（KU）116.3118.6118.2117.1125粘度变化率0.00 0.01 0.06 0.06 0.08 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。表4-2：乳液为9381时AP 525和不同纤维素的反应性配方编号配方4-36配方4-37配方4-38配方4-39配方4-40原材料去离子水110110110110110纤维

19、素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液93816060606060AMP-950.20.20.20.20.2保护胶7%AP-5258.578.578.578.578.57总计180.77180.77180.77180.77180.77初始粘度(ku)110.2113.5114.5110.9113.2翌日粘度(ku)112.4119.8117116.6116.11周粘度（KU）107.4115.2115.2113.4115.5粘度变化率-0.03 0.01 0.01 0.02 0.02 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘

20、度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。表4-3：乳液为9381时GTS和不同纤维素的反应性配方编号配方4-41配方4-42配方4-43配方4-44配方4-45原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液93816060606060AMP-950.20.20.20.20.2保护胶8%S-GTS7.57.57.57.57.5总计179.7179.7179.7179.7179.7初始粘度(ku)110.6114.2115109.2110.2翌日粘度(ku)

21、114.3117.2119.7116.2117.41周粘度（KU）112.2110.5117.4112.2114.2粘度变化率0.01 -0.03 0.02 0.03 0.04 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。表5-1：乳液为9385时S-482和不同纤维素的反应性配方编号配方4-46配方4-47配方4-48配方4-49配方4-50原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液9385606060

22、6060AMP-950.20.20.20.20.2保护胶7%S-4828.578.578.578.578.57总计180.77180.77180.77180.77180.77初始粘度(ku)117.1116.2118.8118.6105.4翌日粘度(ku)120.3122.8122118.61041周粘度（KU）121.2124120.4110.6111.8粘度变化率0.03 0.06 0.01 -0.07 0.06 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。表5-2：乳液为9385时AP 525和不同纤

23、维素的反应性配方编号配方4-51配方4-52配方4-53配方4-54配方4-55原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液93856060606060AMP-950.20.20.20.20.2保护胶7%AP-5258.578.578.578.578.57总计180.77180.77180.77180.77180.77初始粘度(ku)110.2113.1113.5108.4110.8翌日粘度(ku)111.4118.2116.5110.6110.51周粘度（KU）113.3118.2114.5

24、104.5110.1粘度变化率0.03 0.04 0.01 -0.04 -0.01 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。表5-3：乳液为9385时GTS和不同纤维素的反应性配方编号配方4-56配方4-57配方4-58配方4-59配方4-60原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液93856060606060AMP-950.20.20.20.20.2保护胶8%S-GTS7.57.57.57.57.

25、5总计179.7179.7179.7179.7179.7初始粘度(ku)108.2115.4113.8120.1108.5翌日粘度(ku)110.6115.8115.5126.8107.41周粘度（KU）111.2114.2112.2132.5104.8粘度变化率0.03 -0.01 -0.01 0.09 -0.04 注：1、初始粘度是指：刚做出后立刻测得的粘度2、粘度变化率=（当日粘度-初始粘度）/初始粘度由表知，分散相几乎没有后增稠现象的发生。在试验中，没有发现9381、9385比其它乳液有较好的内聚力，考虑9381、9385和清漆反应剧烈，使用这两个后做出的多彩就要多一项考虑，故此接下来

26、的试验不再考虑。2.4 不同乳液的分散相对色浆的相融性此次测试相融性项目有：是否易手工调色、是否渗色、是否渗乳液。分散相试验到的乳液有6733和938，在保护胶和分散相乳液中的试验知，6733有轻微的后增稠，但是加入纤维素后均没有出现类似的现象，故选6733和938乳液进入第三轮试验。试验配方、结果如下：表6-1：乳液为6733时手工调色性、渗色性、渗乳液性配方编号配方4-1配方4-2配方4-3配方4-4配方4-5原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液RS-67336060606060保

27、护胶7%S-4828.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77180.77手工调色难易程度44444渗色性11111.5渗乳液性00000注：1、手工调色难易程度： 1(难调色) 5（易调色)2、渗色、渗乳液性：每个配方分取三部分，分别加入铁红、铁黄、铁黑色浆，加入量为4%，调色造粒后储存12h，观察渗色、渗乳液性 0 正常 5严重 表6-2：乳液为6733时手工调色性、渗色性、渗乳液性配方编号配方4-6配方4-7配方4-8配方4-9配方4-10原材料去离子水110110110110110纤维素250HB

28、R21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液RS-67336060606060保护胶7%AP-5258.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77180.77手工调色难易程度44444渗色性1.51.5111渗乳液性00010注：1、手工调色难易程度： 1(难调色) 5（易调色）2、渗色、渗乳液性：每个配方分取三部分，分别加入铁红、铁黄、铁黑色浆，加入量为4%，调色造粒后储存12h，观察渗色、渗乳液性 0 正常 5严重 表6-3：乳液为6733时手工调色性、渗色性、

29、渗乳液性配方编号配方4-11配方4-12配方4-13配方4-14配方4-15原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液RS-67336060606060保护胶8%S-GTS7.57.57.57.57.5AMP-950.20.20.20.20.2总计179.7179.7179.7179.7179.7手工调色难易程度44444渗色性1.511.511渗乳液性00010注：1、手工调色难易程度： 1(难调色) 5（易调色）2、渗色、渗乳液性：每个配方分取三部分，分别加入铁红、铁黄、铁黑色浆，加入量

30、为4%，调色造粒后储存12h，观察渗色、渗乳液性 0 正常 5严重 由表6-1-6-3：乳液为6733时手工调色性较好、渗色性一般、渗乳液性几乎没有。表7-1：乳液为938时手工调色性、渗色性、渗乳液性配方编号配方4-16配方4-17配方4-18配方4-19配方4-20原材料去离子水110110110110110纤维素250HBR21.61.2MP-0332HE10K0.43300.8451FQ1481FQ1乳液9386060606060保护胶7%S-4828.578.578.578.578.57AMP-950.20.20.20.20.2总计180.77180.77180.77180.77180.77手工调色难易程度44444渗色性11111渗乳液性21002注：1、手工调色难易程度： 1(难调色) 5（易调色）2、渗色、渗乳液性：每个配方分取三部分，分别加入铁红、铁黄、铁黑色浆，加入量为4%，调色造粒后储存12h，观察渗色、渗乳液性 0 正
