垃圾综合处理项目建议书

1、垃圾综合处理项目建议书改革开放以来，随着人们生活水平的提高，使得我国城 市固体废弃物骤增，但我们在城市生活垃圾处理上，却始终 未能跟上时代发展的步伐。因为技术落后，很多垃圾填埋场 边建边跨，让不少国债资金打了水漂；加之土地资源紧，新 上项目已无地可征。转而投向垃圾焚烧，近几年由于国民环 保意识的觉起，焚烧遭到前所未有的强烈反对。成了过街老 鼠人人喊打，以致许多焚烧发电项目边建边停。“一埋了之”埋不了，“一烧了之”也烧不了，看来垃圾处理，剩下来似乎只有堆肥了。 但由于种种原因，这些年， 垃圾堆肥却一直萎靡不振，走着下坡路，甚至滑向低谷。被 人们看好的堆肥处理，竟被发现自行淘汰，已成明日黄 花，处

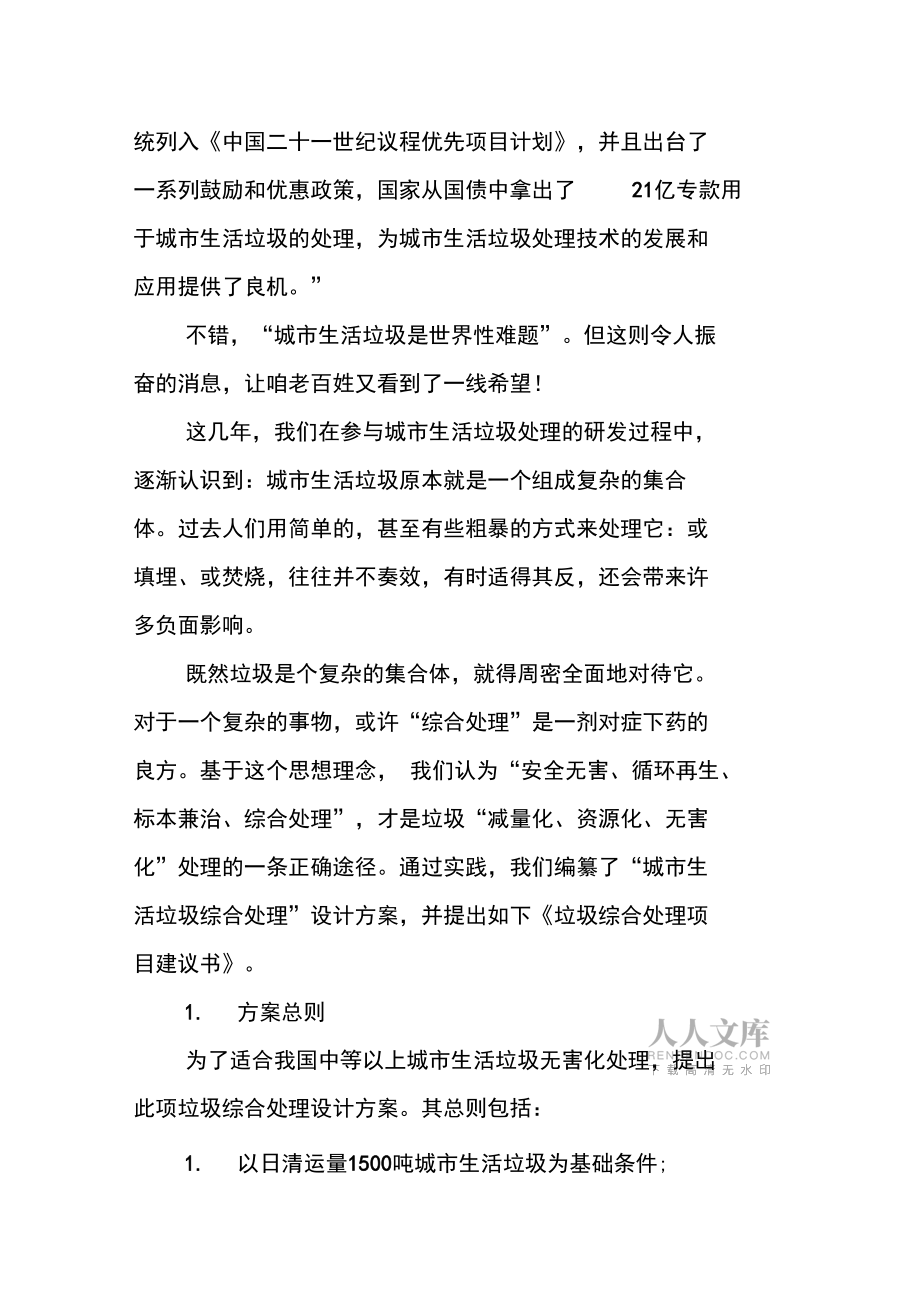

2、境也十分尴尬。耳闻目睹这些不可思议的变化， 令人深省。冷静之余，那么，我们的垃圾去处究竟在那儿？本世纪千禧伊始，国家就提出了垃圾处理必须遵循“减 量化、资源化、无害化”的原则。可十年过去了，据有关资 料透露，我国城市垃圾无害化处理率尚不足6%。那么，下一个十年又将是几许？诸如此类的问题，让所有关注环保的 朋友在思索前不久传来一则信息：“城市生活垃圾是世界性难题。在众多需要解决的社会问题中，城市生活垃圾被列为亟待解 决的三大环境问题之首。我国政府已将垃圾处理与无害化系统列入中国二十一世纪议程优先项目计划，并且出台了 一系列鼓励和优惠政策，国家从国债中拿出了21亿专款用于城市生活垃圾的处理，为城市

3、生活垃圾处理技术的发展和 应用提供了良机。”不错，“城市生活垃圾是世界性难题”。但这则令人振 奋的消息，让咱老百姓又看到了一线希望！这几年，我们在参与城市生活垃圾处理的研发过程中， 逐渐认识到：城市生活垃圾原本就是一个组成复杂的集合 体。过去人们用简单的，甚至有些粗暴的方式来处理它：或 填埋、或焚烧，往往并不奏效，有时适得其反，还会带来许 多负面影响。既然垃圾是个复杂的集合体，就得周密全面地对待它。 对于一个复杂的事物，或许“综合处理”是一剂对症下药的 良方。基于这个思想理念， 我们认为“安全无害、循环再生、 标本兼治、综合处理”，才是垃圾“减量化、资源化、无害 化”处理的一条正确途径。通过实

4、践，我们编纂了“城市生 活垃圾综合处理”设计方案，并提出如下垃圾综合处理项 目建议书。1. 方案总则为了适合我国中等以上城市生活垃圾无害化处理，提出 此项垃圾综合处理设计方案。其总则包括：1. 以日清运量1500吨城市生活垃圾为基础条件;2. 本方案严格遵守国家对垃圾处理“减量化、资源化、无害化”的原则展开；3. 本综合处理不涉及垃圾焚烧与填埋；4. 综合处理包括垃圾分选、堆肥、炼油三个主要板块；5. 为防止二次污染，垃圾分选采用干法；6. 垃圾堆肥改用生化堆肥，选择新型高科技微生物发酵 技术；7. 塑胶类回收采用全封闭式无害化热裂解炼油装置；8. 其他可再生资源一律以“零排放”为目标，实施减

5、量 化、资源化处理。2. 生产工艺基本概况本设计以日清运量 1500吨城市生活垃圾为处理对象， 核心装置实行“开五备一”的生产模式。因为垃圾处理不像 其他工厂，它是纳入城市生活圈的大环境之中，一年四季十 二个月天天都有垃圾产生，因此垃圾处理厂365天必须每天运行，任何一天都不允许擅自停产。垃圾分选，是本工艺设计的生产核心。 所谓“开五备一”， 即垃圾分选系统按照 6条日处理300吨的生产线设计，以确 保五条生产线的正常运行；另一条作为备用线，以防不测， 或作为计划维修时轮流倒用。原料（垃圾）由环卫部门符合卫生规范（棚盖齐全）的 自卸式卡车装送，进入厂区后先经地磅（汽车衡）称重、电 脑计量（为与

6、政府部门结算垃圾处理费之需）。然后开往“指 定的”垃圾分选生产线，卸入指定的原料库。因为同时有五 条分选生产线在作业，必需有周密的调度管理，使之原料有 条不紊地均匀分配，以保证各条生产线的正常运行。全厂分“垃圾分选、堆肥、炼油”三个主要板块串连组 成，行政按分选车间、堆肥车间、炼油车间划分。其后的成 品分设为三个成品库， 分别按品种归类存放， 即：有机肥库、 成品油库、杂品库。杂品库为存放其他分拣出的可再生资源， 虽然共用一个大库，但各类回收的杂品，必须划区分别集中 堆放与管理，以便于销售。另设维修车间，负责全厂的机电维护捡修，包括机械设 备、电气仪表（强电、弱电）等等。因为全厂有大大小小的

7、机电设备数百台，保全工作关系到全厂安全、正常、连续运 转的基础，切不可小视、3. 分选车间分选是垃圾综合处理的灵魂，它是落实减量化、资源化 的重要环节。通过对垃圾的分选，不仅补上了前期垃圾分类 缺失的一课，也是我们组织力量，认真实施“垃圾寻宝”之 旅的开端。3.1.分选工艺简介本设计采用干式分选工艺， 主要包括：机械分选、磁选、风选和人工分选四大组合（参见3.1.1.干法工艺）。其中“风选”为我们自己独立开发的“风选系统”，其工艺性能优于德国“豪斯特曼”系统的配置。垃圾由环卫自卸车卸入原料库后，便开始进入垃圾分选 生产车间。常见的垃圾给料方式有“行车抓斗给料”、“步进机给料”、“铲斗车给料”。

8、经过分析比较，后两种方式必须 有人直接介入其中，如“步进机给料”要用铲车将垃圾推上 步进平台，而“铲斗车给料”更是由司机将垃圾铲起倒入进 料口。而我们选用的“行车抓斗给料”是在人、机完全隔离 的状况下进行操控的。每条生产线由“盘料行车抓斗”和“给料行车抓斗”组 成，所有行车抓斗均选择垃圾专用抓斗。“盘料行车抓斗”负责将自卸车倒入的垃圾，移至进料缓冲等待区，“盘料”的另一个目的是为了抓松垃圾， 使其松散便于后序分选；“给 料行车抓斗”则负责均匀给料，两台行车要相互配合，控制 好抓斗的投放节奏，以确保后序生产的稳定。行车的操作人 员，均在封闭的隔离室里工作，与料库隔窗操纵，不直接接 触物料，操作间

9、亦无异味熏扰。给料斗出口连接板式输送机，然后经布料机，送上输送 带，布料目的是为了均匀铺摊物料，为后序的分拣作业打好 基础。物料在输送带上以较慢的速度前行，缓缓进入分选车 间。分选车间是垃圾综合处理厂的核心，这里机械设备众 多，在一条连续的生产线上，所有工段相互衔接，一环扣着 一环，每个环节都不得有任何闪失。除了生产管理要保证所 有机器设备的完好率，我们在设计时已经考虑了连锁控制安 全保障系统。按照“开五备一”的设计，本车间建有六个标准分选厂 房（宽24米、长64米、高10米），每一分选厂房为一独立 的工段，每一工段都连接一个原料库（宽24来、长10米、高10米）。每个工段的机器设备用电量为3

10、00kw，以五开一备计，正常开车时全车间总用电量为 5X300=1500kw （包括车 间照明）。3.2.实现资源再利用我国的混装垃圾，可谓“五花八门”，有果皮、菜渣，塑胶、废纸，碎铜、烂铁，玻璃、渣土，破衣、旧鞋，等等 一应俱全。虽然不同地域，不同季节有所差别，但大同小异。 总的来说可分为如下九大类，它们都是分选车间的资源回收 的“产品”。分选以后，均可进行循环再利用，以期达到零 排放。1. 厨房垃圾（包括剩菜剩饭、瓜皮果壳、菜帮残叶、碎 骨蛋壳等）：打碎后全可作为堆肥原料，送往本厂堆肥车间。2. 塑胶类（各种塑料瓶、软性塑料袋、塑料玩具、扁平物类、泡沫塑料、编织袋类、塑料绳、橡胶制品等等）

11、：全可入炉作为炼油原料，直供本厂炼油车间。3. 金属类（主要是废铁类、铁皮听头、一拉罐、酒瓶盖、废旧干电池等）：我国垃圾中的有色金属很少（铝铜类早被 街头收废拾荒者淘去），除干电池按国家要求另作回收；大 多数黑色金属废铁，回收可作为钢铁冶炼的原料。4. 玻璃类（大大小小的各种瓶子以及其他玻璃制品等）废旧玻璃供玻璃厂重新熔融后再利用。5. 纸品类（包括纸板、纸盒、废旧纸张等）：供造纸厂打浆造纸再利用。6. 纤维类（旧衣、破布、以及废旧棉胎、被褥等所谓大件纠缠物）：供保温材料厂回收制成工业保温材料，或其他 非民用纤维制品；全棉材料亦可用于造纸业。7. 鞋革类（各种皮鞋、球鞋、旅游鞋、胶鞋等）：可供

12、给下游回收业。8. 木材类（包括树技、木头、破旧家具等大件干扰类）可用作燃料，提供给本厂塑料热裂解炼油。9. 渣土类（煤渣、灰土、砖瓦石块等等）：煤渣、灰土筛下后可作为堆肥的载体，起到改善土壤团粒结构；砖瓦石 块可用于修筑路基。4. 堆肥车间传统的生物发酵的方式（厌氧堆肥和好氧堆肥），由于技术落后、堆肥质量差，以致失去市场，逐渐被淘汰，早就 没了发展前景。国内在堆肥上也做过一些其他尝试，如北京某公司开发了一种称之为“分类还原法”，它是以“水解还原及固氮制 肥技术”为核心，两年前我们曾在陕西阎良，参观了他们的 一个日处理150吨的试验厂（占地 45亩），与这项技术的主 要负责人有过直接的交流。据

13、介绍，该垃圾处理系统的投资 预算为15-20万元/吨（以处理1吨生活垃圾的能力计，理 论投资预算为15-20万元）。在看了他们的生产车间后，发现它的分拣处理过于简 陋，有点“刀耕火种”之嫌，而后序制肥部分，确有独到之 处，与众不同。这个被环境科学研究院赵章元先生称说：“它的有机质部分直接进入到高温，高温加催化剂，再加一些它 的专利制剂，这样出来的肥料第一是没有味，臭味是没有， 第二他再想办法把这个制剂做成高效的肥料，这是它的优 势。”该工艺的做法是，它把分选后的垃圾，一批批投放到“高 温高压水解喷爆罐”（称之为“人造胃”）中，加上催化剂， 经过化学反应，然后再喷爆（像做爆米花似的）出来。整个

14、流程包括：催化、萃取、浓缩、沉淀、喷瀑、烘干、筛选、 活化、固氮、混料，等等一系列复杂的化学和物理过程，塔 塔罐罐一大串。把垃圾处理当作精细化工一样来对待。小规 模或许不显大碍，但对于一个日处理教千吨的城市生活垃圾 厂，不可想象它将是怎样一个场景。既然称作“分类还原法”，参观以后，该工艺让人有种 “分类不足、还原有余”的感觉，前轻后重，似乎有失偏颇。 前面我们已经讨论过，我国的城市生活垃圾为混合垃圾，如 果不把“分类”这件事做好 ，而精力都用上制肥上，可能得 不偿失。从投资分析来看，若要加强分选投入，可能20万/t拿不下来。还有一种用蚯蚓吞噬垃圾，来生产“蚯蚓生态肥”的做法。广西梧州就曾搞过这样的工业化尝试，建了4条蚯蚓育肥生产线，每条生产线置于一台巨大的“蚯蚓反应器”中， 器内由5层B1400X20m的胶带输送机叠加起来，头尾交错。 上下衔接，胶带以极慢的速度缓缓而行。4条生产线由4台巨大的“蚯蚓反应器”组成，共计20台宽带输送机嵌
