规约报文分析(对初学者不错)

1、101规约报文分析 主站链路请求报文：10 49 01 4A 16启动字符：10H控制域：  49H  ->  0100 1001                    DIR（传输方向位）=0  PRM（启动报文位）=1     主站->从站

2、60;               FCB（帧计数位）=0  FCV（帧计数有效位）=0（无效）                    功能码=9  召唤链路状态链路地址域：01H帧校验和  ：4AH （前面除启动字符外的所有字节的累加）结

3、束字符  ：16H 从站链路请求响应报文：10 8B 01 8C 16启动字符：10H控制域：  8BH  ->  1000 1011                    DIR（传输方向位）=1  PRM（启动报文位）=0     从站->主站   &#

4、160;                ACD（要求访问位）=0（无一级数据）  DFC（数据位）=0（表示子站可以继续接收数据）                    功能码=11  以链路状态或访问请求回答请求帧链路地址域：01H帧校验

5、和  ：8CH （前面除启动字符外的所有字节的累加）结束字符  ：16H 主站链路复位请求报文：10 40 01 41 16启动字符：10H控制域：  40H  ->  0100 0000                    DIR（传输方向位）=0  PRM（启动报文位）=1

6、0; 主站->从站                    FCB（帧计数位）=0  FCV（帧计数有效位）=0（无效）                    功能码=0  复位远方链路链路地址域

7、：01H帧校验和  ：41H （前面除启动字符外的所有字节的累加）结束字符  ：16H 从站链路复位响应报文：10 80 01 81 16启动字符：10H控制域：  80H  ->  1000 0000                    DIR（传输方向位）=1  PRM（启动报文位）=0

8、60;  从站->主站                    ACD（要求访问位）=0（无一级数据）  DFC（数据位）=0（表示子站可以继续接收数据）                    功

9、能码=0  确认  链路地址域：01H帧校验和  ：81H （前面除启动字符外的所有字节的累加）结束字符  ：16H 主站召唤2级数据报文：10 7B 01 7C 16启动字符：10H控制域：  7BH  ->  0111 1011                    DIR（传输方向位）=0  PR

10、M（启动报文位）=1     主站->从站                    FCB（帧计数位）=1  FCV（帧计数有效位）=1（有效）

11、0;  功能码=11  召唤用户2级数据链路地址域：01H帧校验和  ：7CH结束字符  ：16H 从站无所召唤数据响应报文：10 89 01 8A 16启动字符：10H控制域：  89H  ->  1000 1001                    DIR（传输方向位）=1  PRM（启动报文位

12、）=0     从站->主站                    ACD（要求访问位）=0（无一级数据）  DFC（数据位）=0（表示子站可以继续接收数据）                &#

13、160;   功能码=9  无所召唤的数据  链路地址域：01H帧校验和  ：8AH结束字符  ：16H  主站总召报文：68 09 09 68 73 01 64 01 06 01 00 00 14 F4 16启动字符：68HASDU长度：09H（9个字节，即73 01 64 01 06 01 00 00 14）重复长度：09H启动字符：68H控制域：  73H  ->  0111 0011

14、;              DIR（传输方向位）=0  PRM（启动报文位）=1     主站->从站                    FCB（帧计数位）=1  FCV（帧计数有效位）=1（有效）

15、                    功能码=3  传送数据链路地址域：    01H数据类型标识：  64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：      06H（Cause=6，激活）应用服务数据单元地址：01H信息体地址：00H

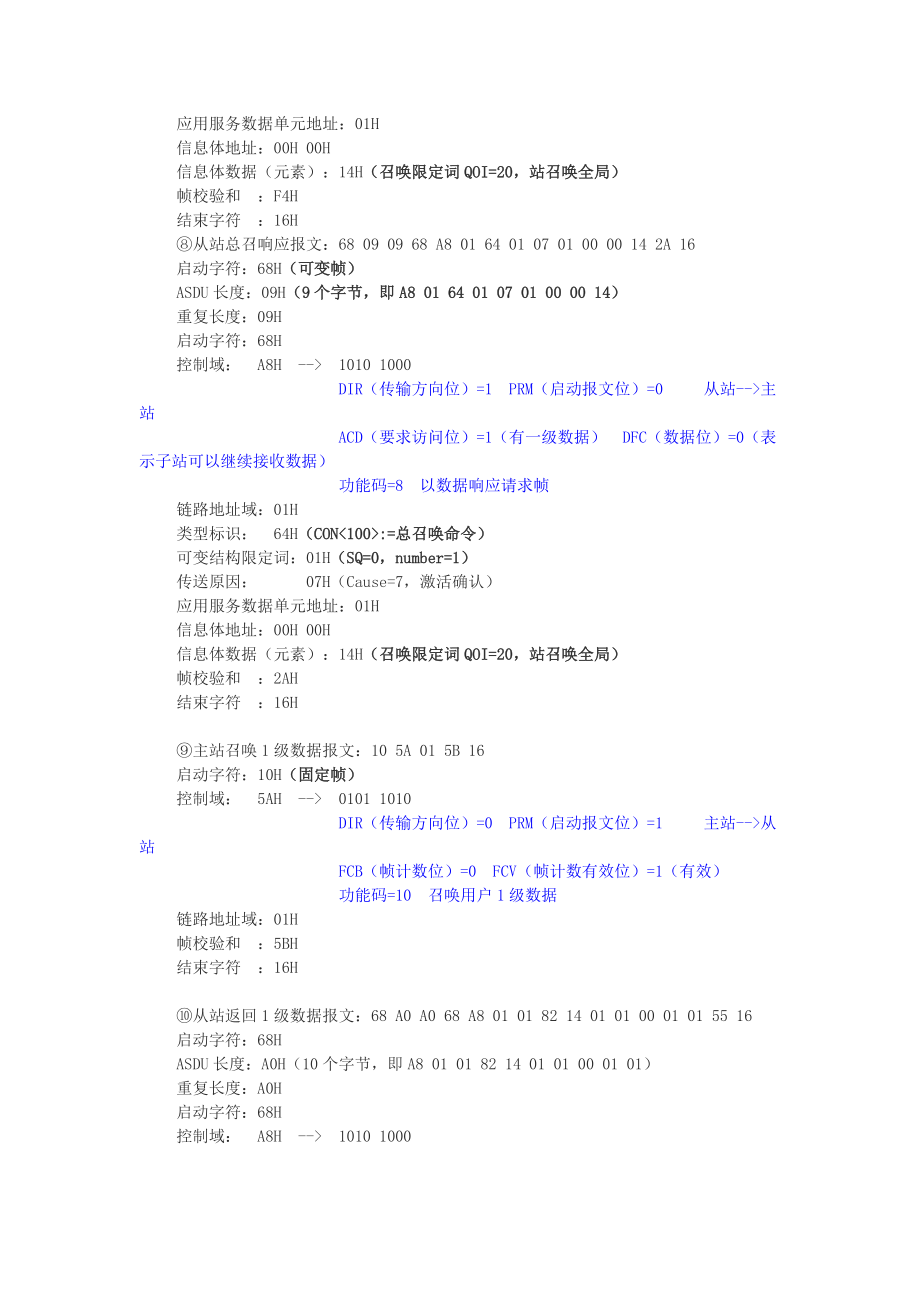

16、00H信息体数据（元素）：14H（召唤限定词QOI=20，站召唤全局）帧校验和  ：F4H结束字符  ：16H 从站总召响应报文：68 09 09 68 A8 01 64 01 07 01 00 00 14 2A 16启动字符：68H（可变帧）ASDU长度：09H（9个字节，即A8 01 64 01 07 01 00 00 14）重复长度：09H启动字符：68H控制域：  A8H  ->  1010 1000          &

17、#160;         DIR（传输方向位）=1  PRM（启动报文位）=0     从站->主站                    ACD（要求访问位）=1（有一级数据）  DFC（数据位）=0（表示子站可以继续接收数据）

18、;                  功能码=8  以数据响应请求帧链路地址域：01H类型标识：  64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：      07H（Cause=7，激活确认）应用服务数据单元地址：01H信息体地址：00H 00H信息体数据（元素）：14H（召唤限定词QOI=

19、20，站召唤全局）帧校验和  ：2AH结束字符  ：16H  主站召唤1级数据报文：10 5A 01 5B 16启动字符：10H（固定帧）控制域：  5AH  ->  0101 1010                    DIR（传输方向位）=0  PRM（启动报文位）=1

20、  主站->从站                    FCB（帧计数位）=0  FCV（帧计数有效位）=1（有效）                    功能码=10  召唤用户1级

21、数据链路地址域：01H帧校验和  ：5BH结束字符  ：16H 从站返回1级数据报文：68 A0 A0 68 A8 01 01 82 14 01 01 00 01 01 55 16启动字符：68HASDU长度：A0H（10个字节，即A8 01 01 82 14 01 01 00 01 01）重复长度：A0H启动字符：68H控制域：  A8H  ->  1010 1000

22、0;       DIR（传输方向位）=1  PRM（启动报文位）=0     从站->主站                    ACD（要求访问位）=1（有一级数据）  DFC（数据位）=0（表示子站可以继续接收数据）    &#

23、160;               功能码=8  以数据响应请求帧链路地址域：01H类型标识：  01H（CON<1>:=单点信息）可变结构限定词：82H（SQ=1，number=2，表示有两个连续的单点信息）传送原因：      14H（Cause=20，响应站召唤）应用服务数据单元地址：01H信息体地址：01H 00H（低位在前，高位在后）信息体数据：01H 01H（两

24、个单点信息，1表示合）帧校验和  ：55H结束字符  ：16H  11.主站对时（时钟同步）报文：68 0F 0F 68 53 01 67 01 06 01 00 00 E4 28 23 0F 01 02 09 0D 16启动字符：68HASDU长度：0FH控制域：  53H  ->  0101 0011                  &

25、#160; DIR（传输方向位）=0  PRM（启动报文位）=1     主站->从站                    FCB（帧计数位）=0  FCV（帧计数有效位）=1（有效）            &#

26、160;       功能码=3  传送数据链路地址域：01H类型标识：  67H（CON<103>:=时钟同步命令）可变限定词：01H（SQ=0，number=1）传送原因：  06H（Cause=6，激活）应用服务数据单元地址：01H信息体地址：00H 00H（低位在前，高位在后）信息体数据：E4H 28H 23H 0FH 01H 02H 09H（CP56Time2a，七个八位位组二进制时间）帧校验和  ：0DH结束字符  ：16H 12.从站对时响应报文：6

27、8 0F 0F 68 88 01 67 01 07 01 00 00 7C 3C 11 0F 01 02 09 DD 16 启动字符：68HASDU长度：0FH控制域：  88H  ->  1000 1000                    DIR（传输方向位）=1  PRM（启动报文位）=0 &

28、#160;   从站->主站                    ACD（要求访问位）=0（有一级数据）  DFC（数据位）=0（表示子站可以继续接收数据）

29、  功能码=8  以数据响应请求帧链路地址域：01H类型标识：  67H（CON<103>:=时钟同步命令）可变限定词：01H（SQ=0，number=1）传送原因：  07H（Cause=7，激活确认）应用服务数据单元地址：01H信息体地址：00H 00H（低位在前，高位在后）信息体数据：7CH 3CH 11H 0FH 01H 02H 09H （CP56Time2a，七个八位位组二进制时间）帧校验和  ：DDH结束字符  ：16H3）101规约-控制域的定义： D7

30、     D6        D5       D4      D3     D2    D1    D0      01帧计数位FCB帧计数有效位FCV2³2²2

31、85;2ºDIRPRM传输方向位启动报文位要求访问位ACD数据流控制位DFC功能码10  主站 -> 子站  子站 -> 主站 传输方向位DIR。DIR=0，表示报文是由主站向子站传输。     启动报文位PRM。PRM=1，表示主站向子站传输，主站为启动站。    帧计数位FCB。主站向同一个子站传输新一轮的发送/确认(SEND/CONFIRM)或请求/响应(REQUEST/RESPOND)传输服务时，将FCB 位取相反值，主站为每一个子站保留一个帧计数位的拷贝，若超时没有从子站收到所期望的报文，或接收出现差错，则主站不改变帧计数位(
