1、结构力学复习题A卷参考答案及题解一、单项选择题（每题5分，共6题，总计30分 ）1. 图示平面体系的几何组成性质为（ A ） A 几何变不变，无多余约束。 B 几何变不变，有多余约束。 C 几何变瞬变，有多余约束。 D 几何常变2、图示梁中B支座反力的数值与方向（ C ） A 60kN 向上 B 35 kN 向上 C 20kN 向上 D 15 kN 向下3、图示桁架中内力为零的杆件数目为（ B ） A 8 B 9 C 10 D 11 4、图示三铰拱截面D的弯矩（下边受拉为正）M ( A ).kNM A 160 B 180 C 200 D 240 5、图示刚架支座A下沉距离及向左移动距离均为微小

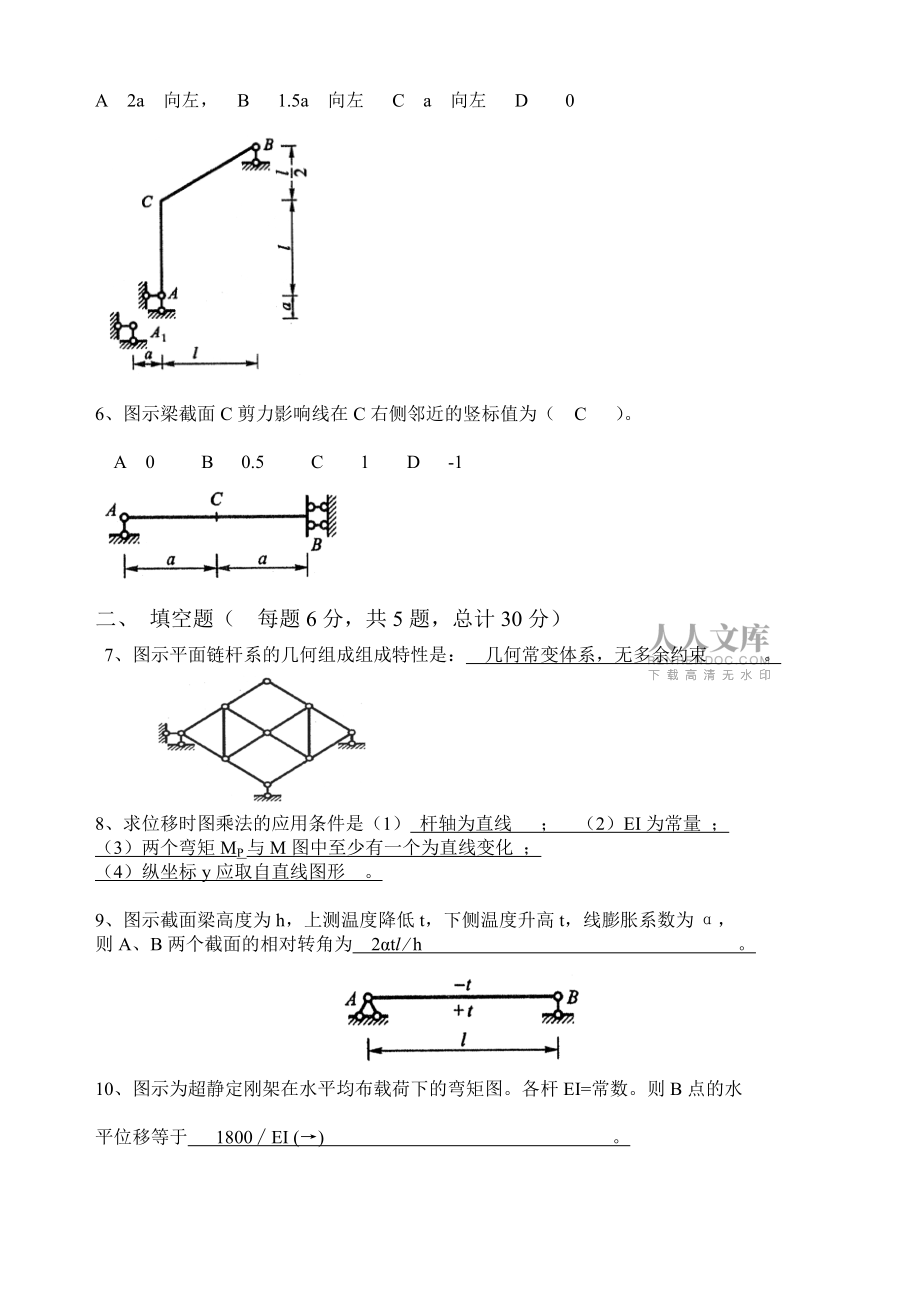

2、位移a，则结点C的水平位移等于（ A ）。 A 2a 向左， B 1.5a 向左 C a 向左 D 0 6、图示梁截面C剪力影响线在C右侧邻近的竖标值为（ C ）。 A 0 B 0.5 C 1 D -1二、 填空题（ 每题6分，共5题，总计30分） 7、图示平面链杆系的几何组成组成特性是： 几何常变体系，无多余约束 。8、求位移时图乘法的应用条件是（1） 杆轴为直线 ； （2）EI为常量 ；（3）两个弯矩MP与M图中至少有一个为直线变化 ；（4）纵坐标y应取自直线图形 。9、图示截面梁高度为h，上测温度降低t，下侧温度升高t，线膨胀系数为，则A、B两个截面的相对转角为2tl h。10、图示为超静定刚架在水平均布载荷下的弯矩图。各杆EI=常数。则B点的水平位移等于 1800EI () 。11、图a所示梁。k为弹簧系数，当采用图b所示的力法基本条件求解时，力法基本方程的右边项等于 -X1k 。三 分析计算题（ 40分，共3题）12、 求图示结构的内力图（ 10分）13、求图示刚架的
