1、施工测量施工技术措施1、测量放线及标高的控制(1) 、主轴线设计A、选定一条主轴线，主轴线尽量位于场地中央，主轴线定位点 应不少于三个。B、纵横轴线要互相垂直，长度要能控制整个建筑物场地的范围。C、主轴线中，纵横轴各个端点应布置在场区的边界上，为便于 恢复过程中损坏的轴线点， 必要时主轴线各个端点可布置在场区外的 延长线上。D为便于定线，轴线点不要落在建筑物上，各种管线上和道路中。(2) 、主轴线点精确位置的测定和主轴线方向调整A、 主轴点精确位置的确定：按角度交会法所测定主轴点的初步位置， 不会正好符合设计位置， 因而必须将其联合在测量控制线上， 并构成简单的典型图形， 如三角 中插入一点，

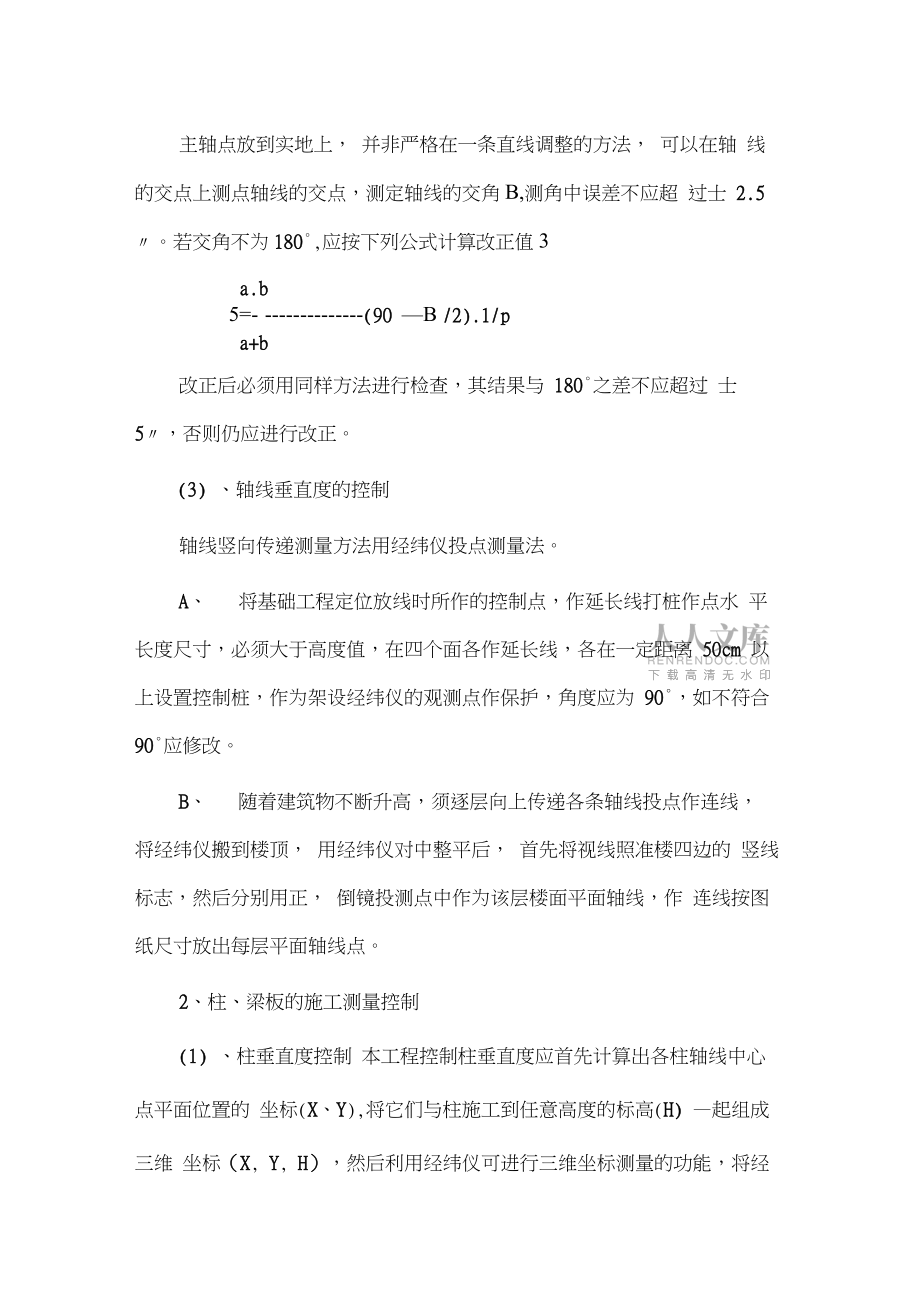

2、固定角插入一点等，然后进行三角测量和平差计算，求 得主轴点实测坐标，并将其与设计坐标进行比较，根据它们的坐标， 将实测点与设计点相对位置绘于透明纸上， 在实地以测量控制点定向， 改正至设计位置。B、主轴线的控制主轴点放到实地上， 并非严格在一条直线调整的方法， 可以在轴 线的交点上测点轴线的交点，测定轴线的交角B,测角中误差不应超 过士 2.5 。若交角不为180°,应按下列公式计算改正值3a.b5=-(90 B /2).1/pa+b改正后必须用同样方法进行检查，其结果与 180°之差不应超过 士 5，否则仍应进行改正。(3) 、轴线垂直度的控制轴线竖向传递测量方法用经纬仪

3、投点测量法。A、将基础工程定位放线时所作的控制点，作延长线打桩作点水 平长度尺寸，必须大于高度值，在四个面各作延长线，各在一定距离 50cm 以上设置控制桩，作为架设经纬仪的观测点作保护，角度应为 90°，如不符合 90°应修改。B、随着建筑物不断升高，须逐层向上传递各条轴线投点作连线， 将经纬仪搬到楼顶， 用经纬仪对中整平后， 首先将视线照准楼四边的 竖线标志，然后分别用正， 倒镜投测点中作为该层楼面平面轴线，作 连线按图纸尺寸放出每层平面轴线点。2、柱、梁板的施工测量控制(1) 、柱垂直度控制 本工程控制柱垂直度应首先计算出各柱轴线中心点平面位置的 坐标(X、Y),将它们与柱施工到任意高度的标高(H) 起组成三维 坐标（X, Y, H），然后利用经纬仪可进行三维坐标测量的功能，将经 纬仪架设在控制点或临时控制点上 （ 临时控制点已经精确测定 ） ，按 （X、Y，H）对柱进行空间定位，即可保证柱施工垂直度完全能够满足 设计要求。（2） 、梁板施工测量控制梁板施工的测量控制主要是控制梁的标高, 而标高的控制则可通 过测量垂直距离来实现。 施工时,将水准仪架设在控制点或临时控制 点上,利用经纬仪可直接测量两点间垂直距离的功能, 由梁上某一位 置的设计标高，计算出
