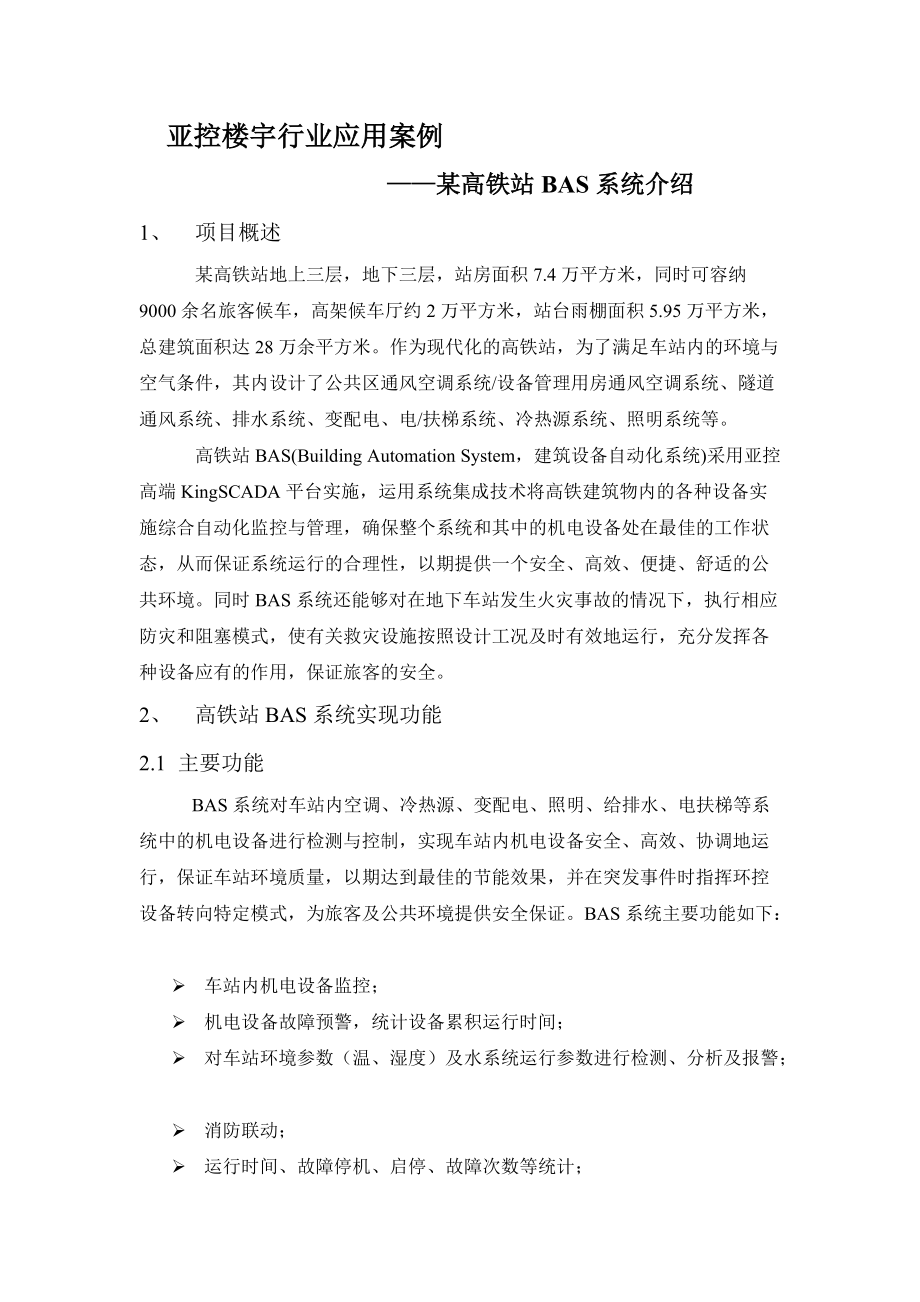

某高铁站BAS系统案例介绍_第1页
某高铁站BAS系统案例介绍_第2页
某高铁站BAS系统案例介绍_第3页
某高铁站BAS系统案例介绍_第4页
某高铁站BAS系统案例介绍_第5页
已阅读5页，还剩3页未读， 继续免费阅读

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、亚控楼宇行业应用案例 某高铁站BAS系统介绍1、 项目概述某高铁站地上三层，地下三层，站房面积7.4万平方米，同时可容纳9000余名旅客候车，高架候车厅约2万平方米，站台雨棚面积5.95万平方米，总建筑面积达28万余平方米。作为现代化的高铁站，为了满足车站内的环境与空气条件，其内设计了公共区通风空调系统/设备管理用房通风空调系统、隧道通风系统、排水系统、变配电、电/扶梯系统、冷热源系统、照明系统等。高铁站BAS(Building Automation System，建筑设备自动化系统)采用亚控高端KingSCADA平台实施，运用系统集成技术将高铁建筑物内的各种设备实施综合自动化监控与管理，确保

2、整个系统和其中的机电设备处在最佳的工作状态，从而保证系统运行的合理性，以期提供一个安全、高效、便捷、舒适的公共环境。同时BAS系统还能够对在地下车站发生火灾事故的情况下，执行相应防灾和阻塞模式，使有关救灾设施按照设计工况及时有效地运行，充分发挥各种设备应有的作用，保证旅客的安全。2、 高铁站BAS系统实现功能2.1 主要功能 BAS系统对车站内空调、冷热源、变配电、照明、给排水、电扶梯等系统中的机电设备进行检测与控制，实现车站内机电设备安全、高效、协调地运行，保证车站环境质量，以期达到最佳的节能效果，并在突发事件时指挥环控设备转向特定模式，为旅客及公共环境提供安全保证。BAS系统主要功能如下：

3、 Ø 车站内机电设备监控；Ø 机电设备故障预警，统计设备累积运行时间； Ø 对车站环境参数（温、湿度）及水系统运行参数进行检测、分析及报警； Ø 消防联动；Ø 运行时间、故障停机、启停、故障次数等统计； Ø 管理资料并定期打印报表；Ø 能源管理。2.2 高铁站BAS系统组成（1）公共通风空调系统（2）设备管理用房通风空调系统（3）冷热源系统（4）给排水系统（5）隧道通风系统（6）照明系统（7）电扶梯系统（8）变配电系统（9）消防系统（10）视频监控系统3、 某高铁站BAS系统网络结构图 1 BAS系统网络结构图4、 系统方案

4、亮点a) 火宅报警与空调通风系统联动b) 能源管理模块化c) 照明系统灯光定时、分批群控d) 手机移动客户端浏览e) 时间表管理，根据冬夏时令，调整设备运行自动开启时间5、 系统效果图 2 系统总貌图 3 照明系统图 4 冷热源系统图 5 给排水系统图 6 空调系统图 7 配电系统图8 能源管理图 9 能耗分析6、 总结随着中国经济飞速发展，高铁建投使用越来越普遍，出行乘坐高铁的旅客也越来越多，如何提供一个舒适、安全、高效、绿色的车站环境是非常值得考虑的问题。高铁站BAS系统是计算机、通信、网络、自动控制等多项技术交叉发展的产物，通过将车站建筑内的空调、冷热源、给排水、照明、电梯、消防等众多分散设备的运行、安全状况进行统一集中监视、管理，节省人力资源，提供维护人员工作效率；通过对环境
