煤矿用电缆型号及规格

1、煤矿用电缆型号及规格MT 818煤矿用电缆，按部分发布，拟分为13个部分：第1部分： 移动类软电缆一般规定移动类软电缆电压：额定电压用U0/U表示，单位为kV。U0表示任一主绝缘导体与“地”(金属屏蔽、金属套或周围介质)之间的电压有效值；U为多芯电缆或单芯电缆系统任意两相导体之间的电压有效值。在交流系统中，电缆的额定电压应至少等于使用电缆的系统的标称电压，这个条件对U0和U值均适用移动类软电缆命名原则：移动类软电缆的命名由七部分组成：其中：第一、第二、第三、第四部分构成电缆的型号；第五、第六、第七部分构成电缆的规格。 第一部分：用大写字母M表示煤矿用电缆的系列代号。 第二部分：使用特性代号，反

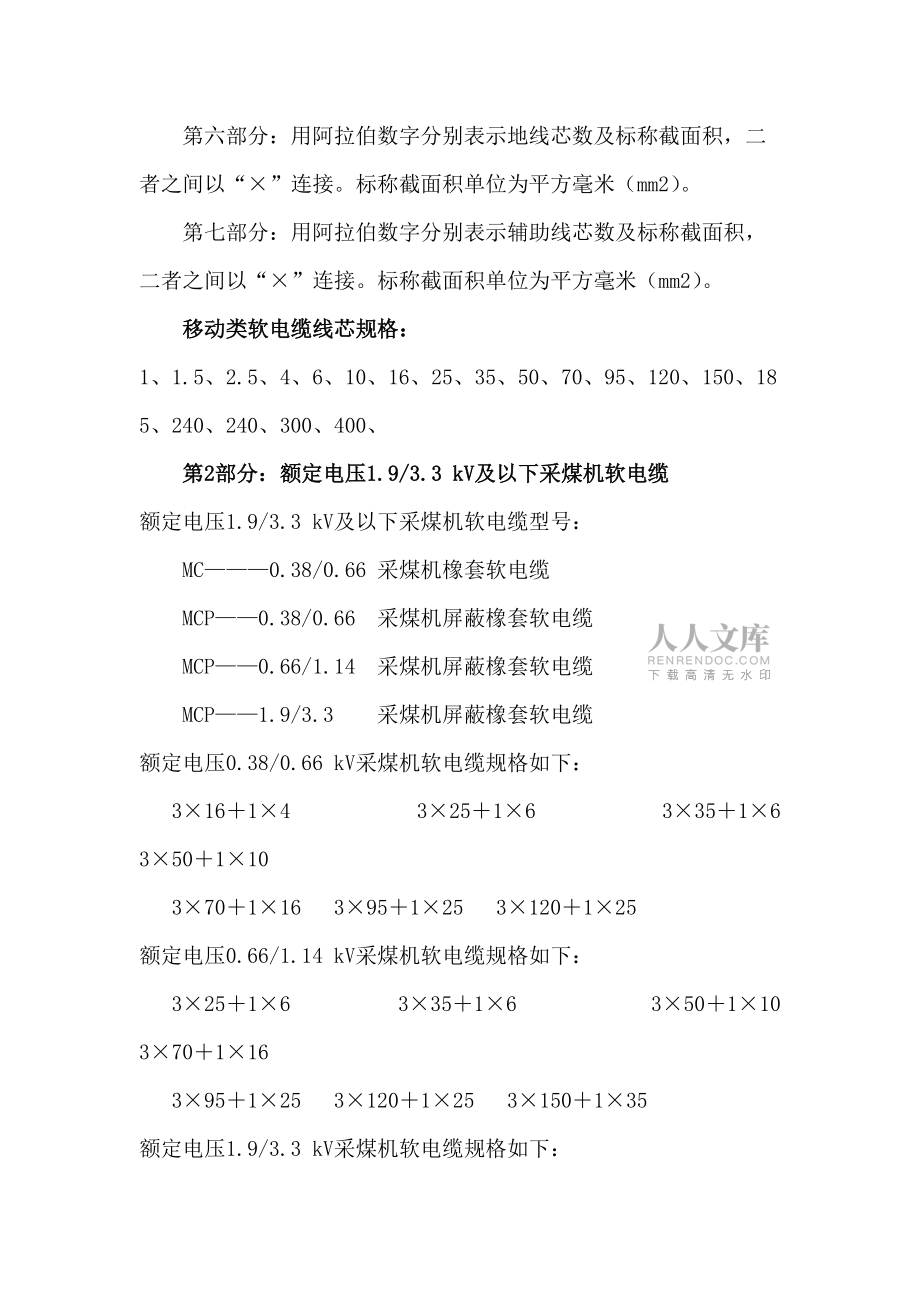

2、映电缆所使用的场合，C：采煤机用，M：帽灯用，Y：采煤设备（移动）用，Z：电钻用。 第三部分：电缆的结构特征，B：编织加强；J监视或辅助芯线；P：非金属屏蔽；PT：金属屏蔽；Q：轻型；R：绕包加强。 第四部分：用阿拉伯数字表示额定电压U0U，单位为千伏（kV）。 第五部分：用阿拉伯数字分别表示动力线芯数及标称截面积，二者之间以“×”连接。标称截面积单位为平方毫米（mm2）。 第六部分：用阿拉伯数字分别表示地线芯数及标称截面积，二者之间以“×”连接。标称截面积单位为平方毫米（mm2）。 第七部分：用阿拉伯数字分别表示辅助线芯数及标称截面积，二者之间以“×”连接。标称

3、截面积单位为平方毫米（mm2）。 移动类软电缆线芯规格：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、240、300、400、第2部分：额定电压1.9/3.3 kV及以下采煤机软电缆额定电压1.9/3.3 kV及以下采煤机软电缆型号：MC0.38/0.66 采煤机橡套软电缆 MCP0.38/0.66 采煤机屏蔽橡套软电缆MCP0.66/1.14 采煤机屏蔽橡套软电缆MCP1.9/3.3 采煤机屏蔽橡套软电缆额定电压0.38/0.66 kV采煤机软电缆规格如下： 3×161×4 3×251×6 3&#

4、215;351×6 3×501×10 3×701×16 3×951×25 3×1201×25额定电压0.66/1.14 kV采煤机软电缆规格如下： 3×251×6 3×351×6 3×501×10 3×701×16 3×951×25 3×1201×25 3×1501×35额定电压1.9/3.3 kV采煤机软电缆规格如下： 3×251×10 3

5、15;351×10 3×501×16 3×701×25 3×951×25 3×1201×35 3×1501×35第3部分：额定电压1.9/3.3 kV及以下采煤机屏蔽监视加强型软电缆额定电压1.9/3.3 kV及以下采煤机屏蔽监视加强型软电缆型号：MCPJB0.66/1.14，采煤机屏蔽监视编织加强型橡套软电缆； 电缆可直接拖曳使用。MCPJB1.9/3.3，采煤机屏蔽监视编织加强型橡套软电缆；电 缆可直接拖曳使用。MCPJR0.66/1.14，采煤机屏蔽监视绕包加强型橡套软电缆； 但

6、电缆必须在保护链板内使用。MCPJR1.9/3.3，采煤机屏蔽监视绕包加强型橡套软电缆；但 电缆必须在保护链板内使用。额定电压0.66/1.14 kV及1.9/3.3 kV采煤机屏蔽监视加强型软电缆规格：3×351×16 3×501×25 3×701×35 3×951×50注：各规格的控制线芯及监视线芯均为 3×1.5。 第4部分：额定电压1.9/3.3 kV及以下采煤机金属屏蔽软电缆额定电压1.9/3.3 kV及以下采煤机金属屏蔽软电缆型号： MCPT0.66/1.14， 采煤机金属屏蔽橡套软电缆 MC

7、PTJ0.66/1.14 ，采煤机金属屏蔽橡套软电缆 MCPT1.9/3.3 ， 采煤机金属屏蔽橡套软电缆 MCPTJ1.9/3.3 ， 采煤机金属屏蔽橡套软电缆 额定电压0.66/1.14 kV采煤机金属屏蔽软电缆规格（MCPT型）：3×251×163×4 3×351×163×4 3×501×253×43×701×353×6 3×951×503×6 3×1201×503×103×1501×703

8、×10额定电压0.66/1.14 kV采煤机金属屏蔽软电缆规格（MCPTJ型）：3×161×161×16 3×251×161×16 3×351×161×163×501×251×25 3×701×351×35 3×951×501×503×1201×501×70 3×1501×701×70额定电压1.9/3.3kV采煤机金属屏蔽软电缆规格（MCPT型）

9、：3×251×163×4 3×351×353×4 3×501×353×43×701×503×6 3×951×503×6 3×1201×703×103×1501×703×10额定电压1.9/3.3kV采煤机金属屏蔽软电缆规格（MCPTJ型）：3×251×251×16 3×351×351×16 3×501×351

10、×25 3×701×501×35 3×951×501×50 3×1201×701×70 3×1501×701×70注：例 3×251×163×4表示：动力线芯3×25；地线芯1×16 ；控制线芯3×4； 例 3×251×251×16表示：动力线芯3×25；地线芯1×16 ；辅助线芯1×16； 第5部分：额定电压0.66/1.14 kV及以下移动软电

11、缆 额定电压0.66/1.14 kV及以下移动软电缆型号： MY-0.38/0.66 ， 煤矿用移动橡套软电缆 MYP0.38/0.66， 煤矿用移动屏蔽橡套软电缆MYP0.66/1.14， 煤矿用移动屏蔽橡套软电缆 额定电压0.66/1.14 kV及以下移动软电缆规格（单芯）：1×4 1×6 1×10 1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×300 1×400 额定电压0.

12、38/0.66kV移动软电缆规格： 3×41×4 3×61×6 3×101×10 3×161×10 3×251×16 3×351×16 3×501×16 3×701×25 3×951×25 3×1201×35 3×251×50额定电压0.66/1.14 kV移动软电缆规格： 3×101×10 3×161×10 3×251

13、5;16 3×351×16 3×501×16 3×701×25 3×951×25 3×1201×35 3×251×50注：例 3×251×16表示：动力线芯3×25；地线芯1×16 第6部分：额定电压8.7/10 kV及以下移动金属屏蔽监视型软电缆额定电压8.7/10 kV及以下移动金属屏蔽监视型软电缆型号：MYPTJ3.6/6， 煤矿用移动金属屏蔽监视型橡套软电缆 MYPTJ6/10， 煤矿用移动金属屏蔽监视型橡套软电缆MYPTJ8.

14、7/10， 煤矿用移动金属屏蔽监视型橡套软电缆额定电压3.6/6kV移动金属屏蔽监视型软电缆规格：3×253×16/33×2.5 3×353×16/33×2.5 3×503×16/33×2.5 3×703×25/33×2.53×953×35/33×2.5 3×1203×25/33×2.53×1503×50/33×2.5 额定电压6/10kV移动金属屏蔽监视型软电缆规格：3×25

15、3×16/33×2.5 3×353×16/33×2.5 3×503×25/33×2.5 3×703×35/33×2.53×953×50/33×2.5 3×1203×50/33×2.53×1503×50/33×2.5 额定电压8.7/10kV移动金属屏蔽监视型软电缆规格：3×253×16/33×2.5 3×353×16/33×2.5 3&#

16、215;503×25/33×2.5 3×703×35/33×2.53×953×50/33×2.5 3×1203×50/33×2.53×1503×50/33×2.5注：例 3×253×16/33×2.5表示：动力线芯3×25；地线芯3×16/3 ； 控制线芯3×2.5；地线3×16/3就是3根16/3mm²的地线，也即把mm²分成等份分别编织在平方的绝缘线芯上，也就是编

17、织层兼作地线 第7部分：额定电压6/10 kV及以下移动屏蔽软电缆额定电压6/10 kV及以下移动屏蔽软电缆型号：MYPT1.9/3.3，煤矿用移动金属屏蔽橡套软电缆MYP3.6/6， 煤矿用移动屏蔽橡套软电缆MYPT3.6/6， 煤矿用移动金属屏蔽橡套软电缆MYPT6/10， 煤矿用移动金属屏蔽橡套软电缆额定电压1.9/3.3 kV移动屏蔽软电缆规格（MYPT1.9/3.3）：3×353×16/3 3×503×16/3 3×703×25/3 3×953×35/33×1203×35/3 3

18、15;1503×50/3额定电压3.6/6kV移动屏蔽软电缆规格（MYP3.6/6）：3×161×16 3×251×16 3×351×16 3×501×253×701×25 3×951×35 3×1201×35 3×1501×50额定电压3.6/6kV移动屏蔽软电缆规格（MYPT3.6/6）：3×163×16/3 3×253×16/3 3×353×16/3 3

19、5;503×16/33×703×25/3 3×953×35/3 3×1203×35/3 3×1503×50/3额定电压6/10kV移动屏蔽软电缆规格（MYPT6/10）：3×163×16/3 3×253×16/3 3×353×16/3 3×503×25/33×703×25/3 3×953×50/3 3×1203×50/3 3×1503×50/3第8

20、部分：额定电压0.3/0.5kV煤矿用电钻电缆 额定电压0.3/0.5kV煤矿用电钻电缆型号：MZ0.3/0.5， 煤矿用电钻橡套电缆MZP0.3/0.5，煤矿用电钻屏蔽橡套电缆额定电压0.3/0.5kV煤矿用电钻电缆规格：3×2.51×2.5 3×41×43×2.51×2.51×2.5 3×41×41×4注：例 3×2.51×2.51×2.5表示：动力线芯 3×2.5；地线芯1×2.5； 控制线芯1×2.5。第9部分：额定电压0.3/

21、0.5kV煤矿用移动轻型软电缆 额定电压0.3/0.5kV煤矿用移动轻型软电缆型号：MYQ0.3/0.5，煤矿用移动轻型橡套软电缆，主要用于煤矿井下 巷道照明、输送机连锁和控制与与信号设备电源 连接。额定电压0.3/0.5kV煤矿用移动轻型软电缆规格：2×1.0 2×1.5 2×2.5 3×1.0 3×1.5 3×2.54×1.0 4×1.5 4×2.5 7×1.0 7×1.5 7×2.512×1.0 12×1.5 12×2.5 第10部分：煤矿用矿工帽灯线煤矿用矿工帽灯线型号：MM煤矿用矿工帽灯线煤矿用矿工帽灯线规格： 2×0.75 2×1.2 第11部分：额定电压10kV及以下固定敷设电力电缆一般规定 额定电压10kV及以下固定敷设电力电缆命名原则： 额定电压10kV及以下固定敷设电力电缆型号的组成和排列顺序如下： 第一部分：用大写字母M表示煤矿用阻燃电缆的系列代号。 第二部分：用大写字母V表示聚氯乙烯绝缘材料的代号；用大写字母YJ表示交联聚乙烯绝缘材料代号。 第三部分：用大写字母V表示聚氯乙烯护套(内衬层)材料代号。当电缆有外护层时，本部分表示内衬层
